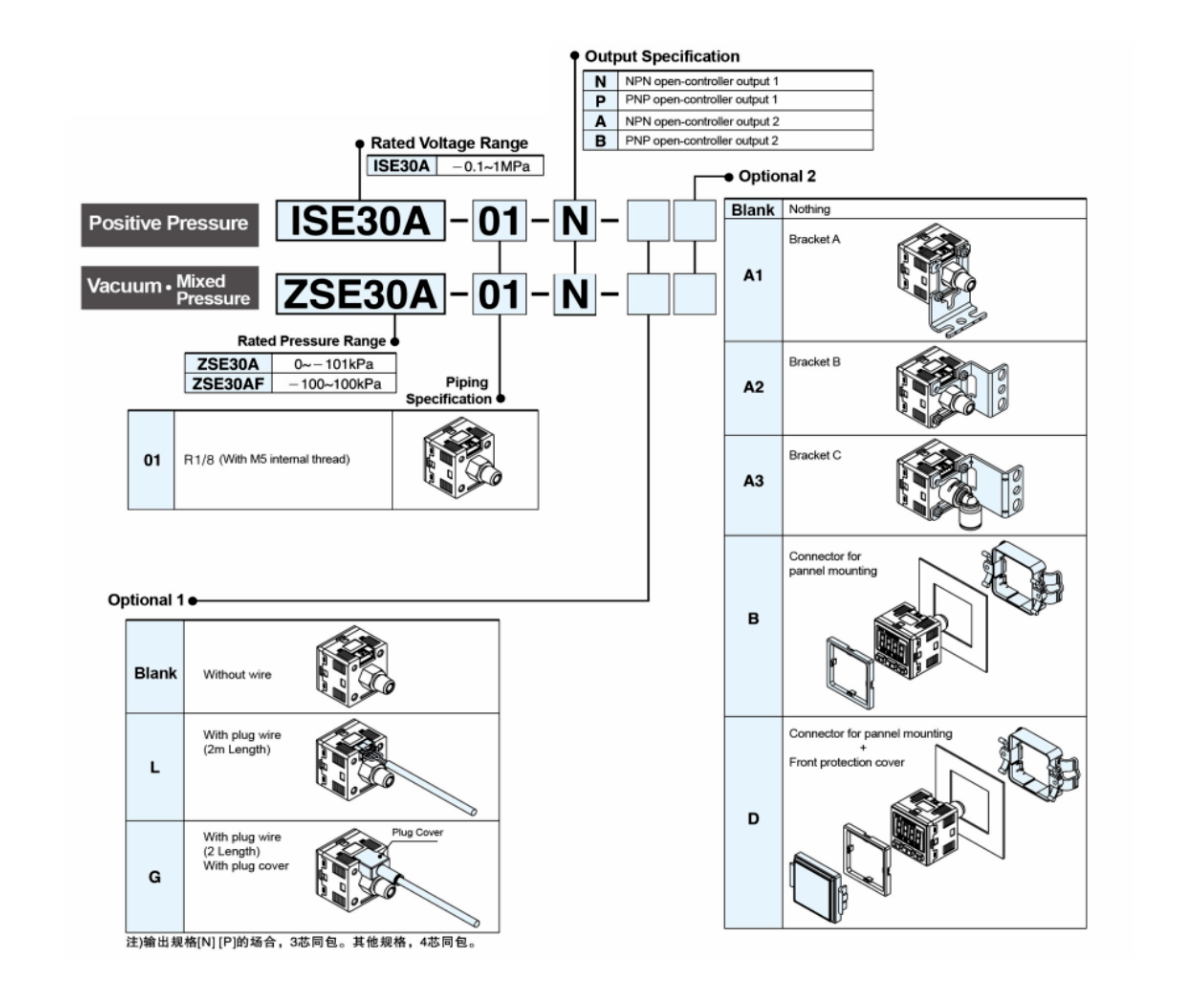

| মডেল |
ZSE30AF
(মিশ্র চাপ) |
ZSE30A (ভ্যাকুয়াম চাপ) |
ISE30A
(ইতিবাচক চাপ) |
| রেট করা চাপের পরিসীমা |
-100.0~100.0kPa |
0~-101kPa |
0.0~1.000এমপিএ |
| প্রেসার রেঞ্জ সেট করুন |
-101.0~101.0kPa |
-101.3~10.0kPa |
-0.100~1.000MPa |
| চাপ প্রতিরোধী |
300kPa |
1.5 এমপিএ |
| তরল |
বায়ু, অ-ক্ষয়কারী, অ-দাহনীয়তা |
| প্রেসার ইউনিট ন্যূনতম স্কেল সেট করুন |
kPa |
0.1 |
- |
| MPa |
- |
0.001 |
| kgf/cm² |
0.001 |
0.01 |
| বার |
0.001 |
0.01 |
| psi |
0.01 |
0.1 |
| inHg |
0.1 |
- |
| mmHg |
1 |
- |
| ভোল্টেজ |
12 থেকে 24V DC ±10%, রিপল পিক 10% এর নিচে |
| ব্যবহার বর্তমান |
≤40mA নীচে (কোন লোড নেই) |

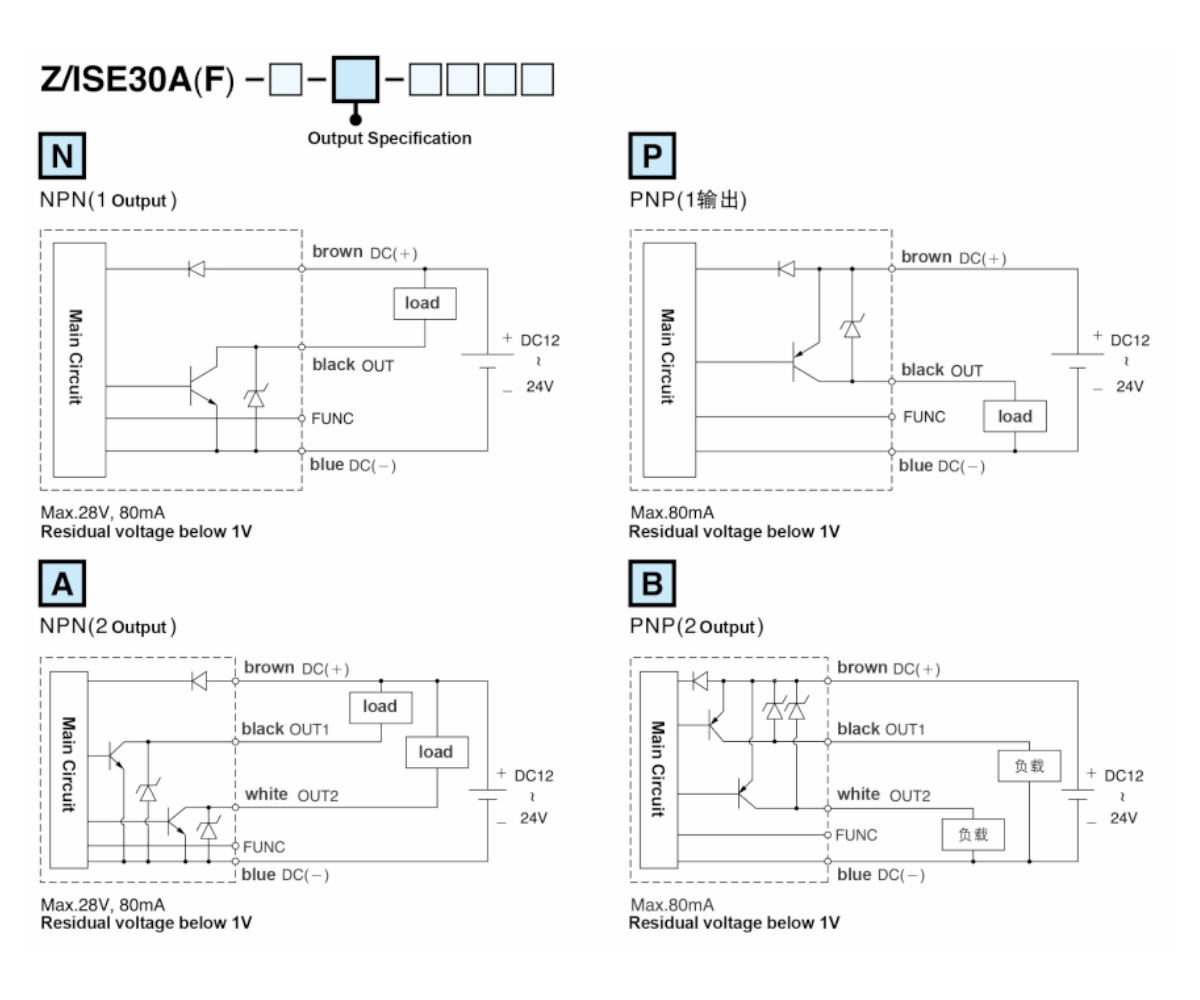

| আউটপুট পরিবর্তন করুন |
2 NPN ওপেন-কন্ট্রোলার আউটপুট 2 PNP ওপেন-কন্ট্রোলার আউটপুট
সর্বাধিক।লোড বর্তমান:125mA সর্বাধিক।লোড বর্তমান:125mA
সর্বোচ্চ সরবরাহ ভোল্টেজ:30VDC সর্বোচ্চ।সরবরাহ ভোল্টেজ:24VDC
অভ্যন্তরীণ চাপ হ্রাস: 1.5V নীচে অভ্যন্তরীণ চাপ হ্রাস: 1.5V নীচে |
| যথার্থতা পুনরাবৃত্তি করুন |
±0.2% F.S ±1 সংখ্যা নীচে |
| ডিফারেনশিয়াল |
একক পয়েন্ট সেটিং মডেল |
সামঞ্জস্যযোগ্য (*1) |
| ডিফারেনশিয়াল Mode Window |
| উইন্ডো তুলনা মোড |
| প্রতিক্রিয়া সময় |
≤2.5ms(ভুল কাজ রোধ করার ফাংশন:25ms,100ms,250ms,
500ms, 1000ms, 1500ms ঐচ্ছিক) |
| আউটপুট শর্ট সার্কিট সুরক্ষা |
হ্যাঁ |

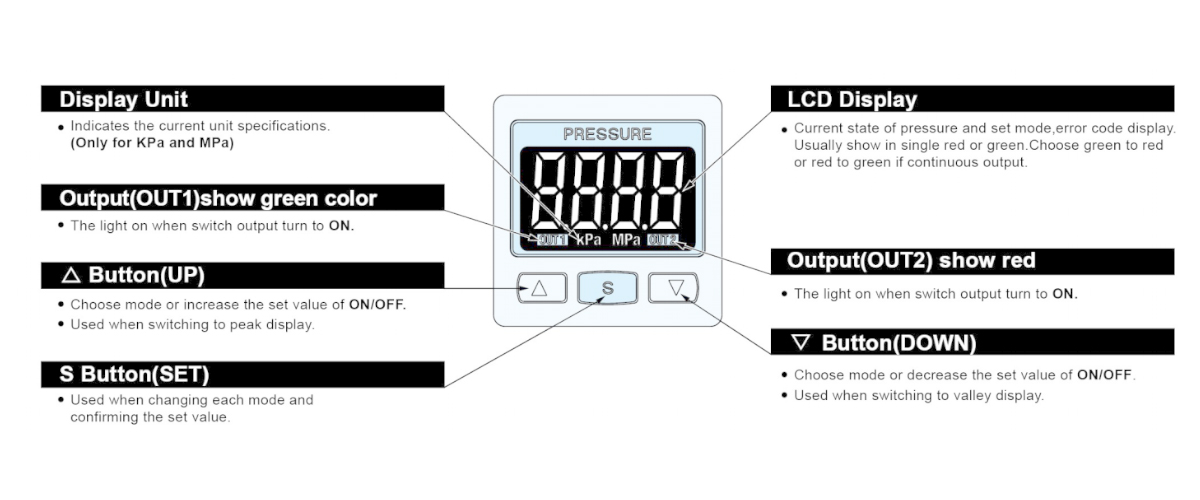

| প্রদর্শন |
3টি রঙ (লাল/সবুজ/কমলা) ডিসপ্লে (স্যাম্পলিং রেট:5 বার/সেকেন্ড) |
| প্রদর্শন Accuracy |
≤±2% F.S ±1 সংখ্যা (পরিবেষ্টিত তাপমাত্রা: 25±3℃) |
| অ্যাকশন ইন্ডিকেটর লাইট |
কমলা রঙ (1 & 2 নির্দেশক আলো) OUT1 OUT2 |
লিনিয়ার অ্যানালগ আউটপুট
[ভোল্টেজ আউটপুট(*2)] |
আউটপুট ভোল্টেজ: 1~5V≤±2.5%F.S (রেটেড চাপ পরিসীমা)
লিনিয়ারিটি:≤±1%F.S
আউটপুট প্রতিবন্ধকতা প্রায় 1kΩ |
লিনিয়ার অ্যানালগ আউটপুট
[ভোল্টেজ আউটপুট(*3)] |
আউটপুট বর্তমান: 4~20mA≤±2.5%F.S (রেটেড চাপ পরিসীমা)
লিনিয়ারিটি:≤±1%F.S
সর্বোচ্চ লোড প্রতিবন্ধকতা: 300Ω (ভোল্টেজ 12V)
600Ω(ভোল্টেজ হল 24V)
ন্যূনতম লোড প্রতিবন্ধকতা: 50Ω |
পরিবেশগত
প্রতিরোধী |
সুরক্ষা স্তর |
IP40 |
| পরিবেষ্টিত তাপমাত্রা |
অ্যাকশন: 0 ~ 50 ℃, সংরক্ষণ করুন: -10 ~ 60 ℃ (কোনও শিশির বা জমাট বাঁধা নেই) |
| পরিবেষ্টিত আর্দ্রতা |
অ্যাকশন এবং সেভ: 35~85% RH (কোন শিশির নেই) |
| চাপ প্রতিরোধী |
1000V AC 1মিনিট (সীসা এবং প্লাস্টিকের শেলের মধ্যে) |
নিরোধক প্রতিরোধ |
500MΩ উপরে (500V DC) (সীসা এবং প্লাস্টিকের শেলের মধ্যে) |
| কম্পন-প্রতিরোধী |
জটিল প্রশস্ততা 1.5 মিমি, প্রতি মিনিটে 10Hz~55Hz~10Hz, প্রতি দিকে 2 ঘন্টা (X,Y,Z) |
| শক প্রুফ |
100m/s²(10G)প্রতি দিকে 3 ঘন্টা (X,Y,Z) |
| তাপমাত্রার বৈশিষ্ট্য |
≤±2.5% F.S. রেফারেন্স তাপমাত্রার তুলনা করুন25℃(0-50℃ এর মধ্যে) |

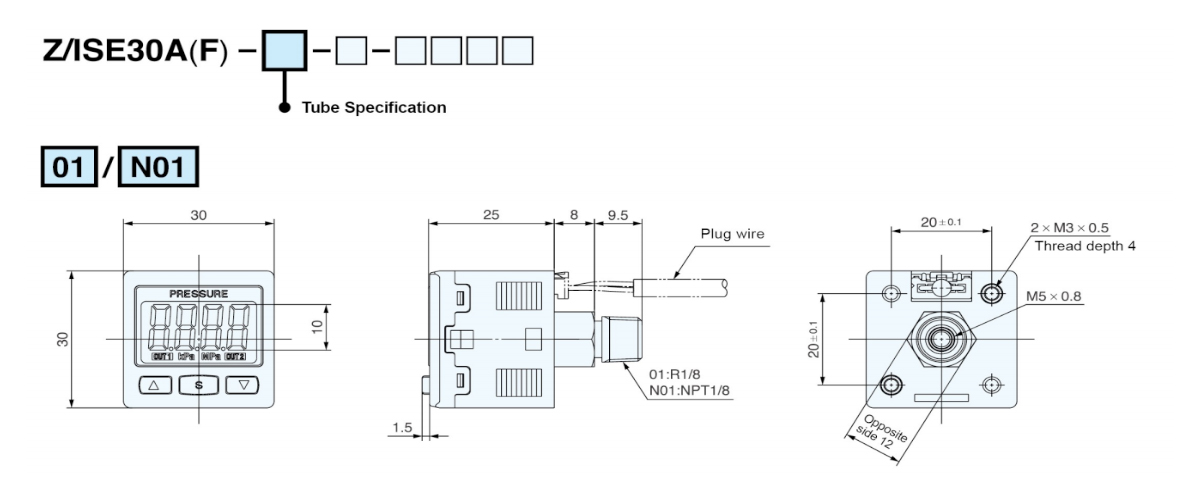

| সংযোগ ব্যাস |
R1M:R1/8",M5;T1M:1/8"NPT,10-32UNF;G1M:G1/8",M5 |
| তারের স্পেসিফিকেশন |
তেল প্রতিরোধী পিভিসি তার (0.15 মিমি²) |
| ওজন |
প্রায় 80 গ্রাম (2 মিটার তার সহ) |
দ্রষ্টব্য: 1. একক-পয়েন্ট সেটিং মোড এবং উইন্ডো তুলনা মোড 1-8 সংখ্যার বিচ্যুতি সামঞ্জস্য করতে পারে।
2. ভোল্টেজ আউটপুট নির্বাচন করার সময়, কোন বর্তমান আউটপুট নেই। দুটি আউটপুট প্রকারের মধ্যে শুধুমাত্র একটি নির্বাচন করা যেতে পারে।
3. বর্তমান আউটপুট নির্বাচন করার সময়, কোন ভোল্টেজ আউটপুট নেই। দুটি আউটপুট প্রকারের মধ্যে শুধুমাত্র একটি নির্বাচন করা যেতে পারে৷৷ |
|
