একক অভিনয় বনাম ডাবল অ্যাক্টিং সিলিন্ডার: মূল পার্থক্য

একক অভিনয় বনাম ডাবল অ্যাক্টিং সিলিন্ডার: সংক্ষিপ্ত উত্তর

আপনার যদি দ্রুত রায়ের প্রয়োজন হয়: একটি ডবল অ্যাক্টিং সিলিন্ডার আপনাকে উভয় দিকে চালিত গতি দেয়, যখন একটি একক অভিনয় সিলিন্ডার শুধুমাত্র একটি স্ট্রোকের জন্য সংকুচিত বায়ু ব্যবহার করে এবং ফিরে আসার জন্য একটি স্প্রিং বা মাধ্যাকর্ষণ উপর নির্ভর করে। এই একক পার্থক্যটি আপনি কীভাবে একটি বাস্তব বায়ুসংক্রান্ত সিস্টেমে একটি বায়ু সিলিন্ডার নির্বাচন, ইনস্টল এবং বজায় রাখার প্রতিটি দিককে আকার দেয়।

অ্যাপ্লিকেশানগুলির জন্য যেখানে সুনির্দিষ্ট নিয়ন্ত্রণ, উভয় দিকে উচ্চ বল আউটপুট এবং এক্সটেনশন এবং প্রত্যাহার উভয় ক্ষেত্রেই সামঞ্জস্যপূর্ণ গতি - যেমন ক্ল্যাম্পিং ফিক্সচার, প্রেস টুলিং এবং লিনিয়ার ট্রান্সফার সিস্টেম - একটি ডবল অ্যাক্টিং এয়ার সিলিন্ডার প্রায় সবসময়ই সঠিক পছন্দ। স্প্রিং-রিটার্ন ক্ল্যাম্পিং, ভালভ অ্যাকচুয়েশন বা যে কোনও কাজের জন্য যেখানে একটি চালিত স্ট্রোক যথেষ্ট, একটি সিঙ্গেল অ্যাক্টিং সিলিন্ডার খরচ, জটিলতা এবং বায়ু খরচকে অর্থপূর্ণভাবে কমিয়ে দেয়।

নীচের বিভাগগুলি ভেঙ্গে দেয় যে প্রতিটি প্রকার একটি যান্ত্রিক স্তরে কীভাবে কাজ করে, যেখানে বাস্তব কর্মক্ষমতা পার্থক্যগুলি বাস্তবে প্রদর্শিত হয় এবং কীভাবে আপনার নির্দিষ্ট সিস্টেমের জন্য সঠিক নির্বাচন করা যায়।

কিভাবে একটি একক অভিনয় এয়ার সিলিন্ডার কাজ করে

একটি একক অভিনয় সিলিন্ডারে একটি চাপযুক্ত পোর্ট থাকে। যখন সংকুচিত বায়ু প্রবেশ করে, তখন এটি পিস্টনকে এক দিকে ঠেলে দেয় - সাধারণত এক্সটেনশন স্ট্রোক। রিটার্ন স্ট্রোকটি সিলিন্ডারের বডির ভিতরে রাখা একটি সংকুচিত কয়েল স্প্রিং দ্বারা চালিত হয়, বা কিছু কনফিগারেশনে লোডের ওজন দ্বারা।

স্প্রিং কারখানায় একটি নির্দিষ্ট বল মান আগে থেকে লোড করা হয়. স্ট্যান্ডার্ড একক অভিনয় সিলিন্ডারগুলি মোটামুটি থেকে শুরু করে স্প্রিং ফোর্স ব্যবহার করে 8 N থেকে 60 N বোরের আকার এবং স্ট্রোকের দৈর্ঘ্যের উপর নির্ভর করে। সেই স্প্রিং ফোর্সটি পাওয়ার স্ট্রোকের সময় বাতাসের চাপের বিরুদ্ধে কাজ করে, যার মানে রডের প্রান্তে কার্যকর আউটপুট শক্তি একা বায়ুচাপ তৈরির চেয়ে কম।

একটি 50 মিমি বোরের একক অভিনয় সিলিন্ডারের জন্য যা 6 বার (87 psi), তাত্ত্বিক বল প্রায় 1,178 N। 25 N-এর একটি সাধারণ স্প্রিং ফোর্স বিয়োগ করার পরে এবং সীল ঘর্ষণ (সাধারণত 5-10% তাত্ত্বিক বলের) জন্য অ্যাকাউন্টিং করার পরে, প্রায় ড্রপ ড্রপের জন্য প্রকৃত শক্তি 1,030-1,050 N . এই ছাড়টি ছোট বোর আকারে আরও তাৎপর্যপূর্ণ বৃদ্ধি পায় যেখানে স্প্রিং ফোর্স মোট উপলব্ধ শক্তির একটি বৃহত্তর শতাংশের প্রতিনিধিত্ব করে।

মূল অভ্যন্তরীণ উপাদান

• একক এয়ার পোর্ট (সাধারণত পুশ-টাইপ সিলিন্ডারের জন্য ক্যাপ শেষে)
• পিস্টন মুখ এবং রড-এন্ড ক্যাপ এর মধ্যে বসন্ত বসন্ত ফিরে
• চাপ তৈরি হওয়া রোধ করতে বসন্তের দিকে শ্বাস-প্রশ্বাসের পোর্ট বা ভেন্ট করুন
• একক পিস্টন সীল (একটি গতিশীল সীল অবস্থান)
• সিলিন্ডারের মাথায় রড সিল

শ্বাস-প্রশ্বাসের বন্দরটি প্রায়শই ইনস্টলেশনের সময় উপেক্ষা করা হয় তবে এটি সমালোচনামূলক। যদি এটি দূষণের দ্বারা অবরুদ্ধ হয়ে যায় বা দুর্ঘটনাক্রমে প্লাগ হয়ে যায়, তবে বসন্তের দিকে আটকে থাকা বায়ু পিছনের চাপ তৈরি করে যা এক্সটেনশন বলকে হ্রাস করে এবং স্ট্রোকের গতিকে অপ্রত্যাশিতভাবে ধীর করে দেয়।

কিভাবে একটি ডাবল অ্যাক্টিং এয়ার সিলিন্ডার কাজ করে

একটি ডাবল অ্যাক্টিং সিলিন্ডারে দুটি এয়ার পোর্ট রয়েছে - একটি ক্যাপ প্রান্তে এবং একটি রডের প্রান্তে। রড প্রসারিত করতে, সংকুচিত বায়ু ক্যাপ-এন্ড পোর্টে প্রবেশ করে যখন রড-এন্ড পোর্টটি নিঃশেষ হয়ে যায়। প্রত্যাহার করতে, সরবরাহ সুইচ করে: বাতাস রডের প্রান্তে প্রবেশ করে যখন ক্যাপের প্রান্তটি নিঃশেষ হয়ে যায়। একটি দিকনির্দেশক নিয়ন্ত্রণ ভালভ (সাধারণত একটি 5/2 বা 4/2 সোলেনয়েড ভালভ) এই সুইচিং পরিচালনা করে।

কারণ কোন প্রত্যাবর্তন বসন্ত শোষণ শক্তি নেই, সম্পূর্ণ বায়ুসংক্রান্ত বল উভয় দিক উপলব্ধ . যাইহোক, বোঝার জন্য একটি গুরুত্বপূর্ণ অসামঞ্জস্য রয়েছে: রড-এন্ড বোর এরিয়া ক্যাপ-এন্ড বোর এরিয়া থেকে ছোট কারণ পিস্টন রড এর মধ্য দিয়ে যায়। এর মানে হল প্রত্যাহার বল সবসময় একই সরবরাহ চাপে এক্সটেনশন ফোর্সের চেয়ে সামান্য কম থাকে।

একটি 63 মিমি বোর, একটি 20 মিমি রড ব্যাস সহ একটি ডাবল অ্যাক্টিং সিলিন্ডারের জন্য, 6 বারে কাজ করে:

• এক্সটেনশন ফোর্স (ক্যাপ এন্ড): π/4 × 63² × 6 = প্রায় 1,871 N
• প্রত্যাহার বল (রড শেষ): π/4 × (63² – 20²) × 6 = প্রায় 1,682 N

এক্সটেনশন এবং প্রত্যাহারের মধ্যে শক্তির মধ্যে মোটামুটি 10-12% পার্থক্য বোর আকার জুড়ে সামঞ্জস্যপূর্ণ এবং এটি ডাবল অ্যাক্টিং সিলিন্ডার সাইজিং গণনার একটি আদর্শ ফ্যাক্টর। যদি আপনার প্রত্যাহার স্ট্রোক একটি অর্থপূর্ণ লোড বহন করে, তাহলে আপনাকে অবশ্যই প্রত্যাহার শক্তির উপর ভিত্তি করে সিলিন্ডারের আকার দিতে হবে, এক্সটেনশন বল নয়।

মূল অভ্যন্তরীণ উপাদান

• দুটি এয়ার পোর্ট (ক্যাপ এন্ড এবং রড এন্ড)
• পিস্টনের উভয় পাশে ডাবল-লিপড বা ইউ-কাপ পিস্টন সিল
• সিলিন্ডারের মাথায় রড সিল এবং ওয়াইপার
• কোন বসন্ত নেই - স্ট্রোকের জন্য সম্পূর্ণ অভ্যন্তরীণ বোর দৈর্ঘ্য উপলব্ধ
• উভয় প্রান্তের অবস্থানে ঐচ্ছিক অভ্যন্তরীণ কুশন

পাশাপাশি-পাশে তুলনা: একক অভিনয় বনাম ডাবল অ্যাক্টিং সিলিন্ডার

ফোর্স আউটপুট: যেখানে সংখ্যাগুলি সত্যিই ভিন্ন হয়

বল গণনা হল যেখানে ইঞ্জিনিয়াররা প্রায়শই এই দুটি সিলিন্ডারের প্রকারের তুলনা করার সময় ব্যয়বহুল ভুল করে। সূত্রগুলি পৃষ্ঠে অনুরূপ দেখায়, কিন্তু একটি একক অভিনয় সিলিন্ডারে বসন্ত বিয়োগ একটি পরিবর্তনশীল প্রবর্তন করে যা স্ট্রোকের অবস্থানের সাথে পরিবর্তিত হয়।

একটি কয়েল স্প্রিং এর বল হুকের আইন অনুসরণ করে: বল সংকুচিত হওয়ার সাথে সাথে রৈখিকভাবে বৃদ্ধি পায়। এর মানে একটি একক ক্রিয়াশীল সিলিন্ডারের কার্যকর আউটপুট শক্তি পুরো স্ট্রোক জুড়ে পরিবর্তিত হয় . এক্সটেনশনের শুরুতে, স্প্রিং তার মুক্ত দৈর্ঘ্যের কাছাকাছি এবং ন্যূনতম প্রতিরোধের প্রয়োগ করে। সম্পূর্ণ এক্সটেনশনের মাধ্যমে, এটি সম্পূর্ণরূপে সংকুচিত হয়েছে এবং সর্বাধিক প্রতিরোধের প্রয়োগ করে — রডটি ওয়ার্কপিসের সাথে মিলিত হওয়ার ঠিক মুহূর্তে আউটপুট থেকে সর্বাধিক শক্তি বিয়োগ করে।

5 বার সরবরাহ চাপে 100 মিমি স্ট্রোকের সাথে একটি 40 মিমি বোরের একক অভিনয় সিলিন্ডার বিবেচনা করুন:

• তাত্ত্বিক বায়ুসংক্রান্ত বল: ~628 N
• এক্সটেনশনের শুরুতে স্প্রিং বল: ~10 N (মুক্ত দৈর্ঘ্যের কাছাকাছি)
• সম্পূর্ণ এক্সটেনশনে স্প্রিং ফোর্স: ~35 N (সম্পূর্ণ সংকুচিত)
• কার্যকর বল পরিসীমা: প্রায় 580-615 N স্ট্রোক জুড়ে

5 বারে একই 40 মিমি বোরের একটি ডাবল অ্যাক্টিং সিলিন্ডারের জন্য, এক্সটেনশন ফোর্স স্ট্রোক জুড়ে একটি সামঞ্জস্যপূর্ণ ~628 N (মাইনাস সিল ঘর্ষণ, যা মোটামুটি ধ্রুবক)। প্রেসিং, ফর্মিং বা ক্ল্যাম্পিংয়ের মতো অ্যাপ্লিকেশনগুলিতে এই সামঞ্জস্যতা অত্যন্ত গুরুত্বপূর্ণ যেখানে স্ট্রোকের শেষের শক্তি হল সমালোচনামূলক ডিজাইন প্যারামিটার।

একটি একক অভিনয় সিলিন্ডারের রিটার্ন স্ট্রোক সম্পূর্ণরূপে স্প্রিং দ্বারা পরিচালিত হয়। সীল ঘর্ষণ এবং একটি পরিমিত লোডের বিরুদ্ধে পিস্টন ফেরত দেওয়ার জন্য ডিজাইন করা একটি স্প্রিং হতে পারে নেট বল 15-50 N সিলিন্ডারের আকারের উপর নির্ভর করে। এটিকে কয়েকশ নিউটনের ডাবল অ্যাক্টিং সিলিন্ডারের রিটার্ন ফোর্সের সাথে তুলনা করুন, এবং এটি স্পষ্ট হয়ে যায় যে কেন একক অভিনয় সিলিন্ডারগুলি এমন অ্যাপ্লিকেশনের জন্য অনুপযুক্ত যেখানে প্রত্যাহার অবশ্যই উল্লেখযোগ্য প্রতিরোধকে অতিক্রম করতে হবে বা দ্রুত লোড সরাতে হবে।

দুই প্রকারের মধ্যে গতি নিয়ন্ত্রণের পার্থক্য

ফ্লো কন্ট্রোল ভালভ (মিটার-আউট কনফিগারেশন) ব্যবহার করে সিলিন্ডার থেকে নির্গত বায়ুপ্রবাহকে সীমাবদ্ধ করে বা সরবরাহের বায়ুপ্রবাহ (মিটার-ইন কনফিগারেশন) সীমাবদ্ধ করে বায়ুসংক্রান্ত সিস্টেমে গতি নিয়ন্ত্রণ করা হয়। মিটার-আউট নিয়ন্ত্রণ সাধারণত পছন্দ করা হয় কারণ এটি আরো স্থিতিশীল, লোড-স্বাধীন গতি নিয়ন্ত্রণ প্রদান করে।

একটি ডবল অ্যাক্টিং এয়ার সিলিন্ডারের জন্য, আপনি উভয় পোর্টে প্রবাহ নিয়ন্ত্রণ ভালভ ইনস্টল করুন। এটি আপনাকে এক্সটেনশন এবং প্রত্যাহার করার জন্য স্বাধীন গতির সামঞ্জস্য দেয় — আপনি 200 মিমি/সেকেন্ডে এক্সটেনশন চালাতে পারেন এবং 500 মিমি/সেকেন্ডে প্রত্যাহার করতে পারেন, উদাহরণস্বরূপ, সাধারণ ভালভ সমন্বয় সহ। এই স্বাধীন নিয়ন্ত্রণ হাই-সাইকেল অটোমেশনে মূল্যবান যেখানে সাইকেল টাইম অপ্টিমাইজেশান গুরুত্বপূর্ণ।

একটি একক অ্যাক্টিং সিলিন্ডারের জন্য, আপনি এক্সটেনশন গতি নিয়ন্ত্রণ করতে চাপযুক্ত দিকে বাতাসের ভিতরে এবং বাইরে মিটার করতে পারেন। তবে, রিটার্নের গতি স্প্রিং ফোর্স এবং লোড দ্বারা স্থির করা হয় . যদি স্প্রিং শক্ত হয় এবং লোড হালকা হয়, পিস্টন দ্রুত ফিরে আসে, শেষ ক্যাপের উপর প্রভাব লোড তৈরি করে। যদি বসন্ত নরম হয় এবং লোড ভারী হয়, তবে প্রত্যাবর্তন খুব ধীর বা অসম্পূর্ণ হতে পারে। স্প্রিং-রিটার্ন সিলিন্ডারের প্রত্যাবর্তন ধীর করার জন্য আপনি কেবল একটি ভালভ চালু করতে পারবেন না — যার জন্য স্প্রিং নিজেই পরিবর্তন করা বা একটি ডেডিকেটেড কুশন যোগ করা প্রয়োজন।

অনুশীলনে, এটি রিটার্ন স্ট্রোকের পরিবর্তনশীল লোড সহ অ্যাপ্লিকেশনগুলির জন্য একক অভিনয় সিলিন্ডারগুলিকে খারাপভাবে উপযুক্ত করে তোলে বা যেখানে একটি প্রক্রিয়ার সাথে মেলে রিটার্নের গতি টিউন করা প্রয়োজন। প্যাকেজিং লাইন, রোবোটিক এন্ড-অফ-আর্ম টুলিং এবং ট্রান্সফার কনভেয়রগুলির জন্য সাধারণত প্রয়োজন হয় যে উভয় স্ট্রোকের গতি স্বাধীনভাবে ডায়াল করা হবে - এবং এটি সেই অ্যাপ্লিকেশনগুলির বেশিরভাগকে দৃঢ়ভাবে ডবল অ্যাক্টিং টেরিটরিতে ঠেলে দেয়।

বায়ু খরচ: সংকুচিত বায়ু খরচ তুলনা

সংকুচিত বায়ু একটি উত্পাদন কারখানার সবচেয়ে ব্যয়বহুল ইউটিলিটিগুলির মধ্যে একটি। ইউএস ডিপার্টমেন্ট অফ এনার্জির মতো সংস্থাগুলির গবেষণায় এটি অনুমান করা হয়েছে কম্প্রেসড এয়ার সিস্টেম শিল্প বিদ্যুৎ খরচের 20-30% জন্য দায়ী , এবং বায়ুসংক্রান্ত অ্যাকুয়েটররা সেই সিস্টেমের মধ্যে প্রাথমিক ভোক্তা। একক এবং ডবল অ্যাক্টিং সিলিন্ডারের মধ্যে বায়ু খরচের পার্থক্য বোঝা তাই একটি একাডেমিক অনুশীলন নয় - এটি অপারেটিং খরচের উপর সরাসরি প্রভাব ফেলে।

একটি একক ক্রিয়াশীল সিলিন্ডার শুধুমাত্র পাওয়ার স্ট্রোকে চাপযুক্ত বায়ু গ্রহণ করে। রিটার্ন স্ট্রোক বসন্ত দ্বারা চালিত হয়, এবং পাওয়ার স্ট্রোকের দিক থেকে বায়ু কেবল বায়ুমন্ডলে নিঃশেষ হয়ে যায়। একটি সম্পূর্ণ চক্রের জন্য, সরবরাহ চাপে কম্প্রেশন অনুপাতের জন্য সামঞ্জস্যপূর্ণ, স্ট্রোকের দৈর্ঘ্য দ্বারা গুণিত বোর এরিয়ার সমান বায়ুর পরিমাণ।

একটি ডাবল অ্যাক্টিং সিলিন্ডার উভয় স্ট্রোকে বায়ু গ্রাস করে। যাইহোক, যেহেতু রড-এন্ড বোর এরিয়া ক্যাপ-এন্ডের চেয়ে ছোট, তাই রিট্র্যাকশন স্ট্রোকে খরচ হওয়া আয়তন এক্সটেনশন স্ট্রোকের তুলনায় সামান্য কম। প্রতি চক্রে মোট বায়ু খরচ হয় মোটামুটি 1.7 থেকে 1.9 বার রড ব্যাসের উপর নির্ভর করে একটি সমতুল্য একক অভিনয় সিলিন্ডার দ্বারা গৃহীত বাতাস।

একটি কংক্রিট উদাহরণের জন্য: একটি 50 মিমি বোর, 100 মিমি স্ট্রোক ডাবল অ্যাক্টিং সিলিন্ডার 6 বারে কাজ করে এবং প্রতি মিনিটে 60 বার সাইকেল চালালে প্রায় খরচ হয়:

• প্রতি স্ট্রোক ক্যাপ এন্ড: (π/4 × 0.05²) × 0.1 × (6 1) = ~1.37 লিটার (মুক্ত বায়ু) প্রতি স্ট্রোক
• প্রতি স্ট্রোক রড শেষ (ধারণা করা হচ্ছে 20 মিমি রড): প্রতি স্ট্রোকে প্রায় 1.09 লিটার
• প্রতি মিনিটে 60টি চক্রে মোট: ~146 লিটার/মিনিট মুক্ত বাতাস

একটি সমতুল্য একক অভিনয় সিলিন্ডার প্রায় 82 লিটার/মিনিট খরচ করবে। দুটি শিফটে 20 টি সিলিন্ডার সহ একটি মেশিন জুড়ে, বার্ষিক বিদ্যুৎ খরচের পার্থক্য পরিমাপযোগ্য হয়ে যায়। আপনি যখন প্রচুর পরিমাণে সিলিন্ডার স্থাপন করছেন, বা যখন সিলিন্ডারগুলি দীর্ঘ স্ট্রোকে বা উচ্চ চক্রের হারে কাজ করে, তখন বায়ু খরচের পার্থক্য অর্থপূর্ণভাবে অপারেটিং অর্থনীতিকে প্রভাবিত করে — এমনকি যদি ডাবল অ্যাক্টিং সিলিন্ডার অন্যথায় প্রযুক্তিগতভাবে উচ্চতর হয়।

স্ট্রোকের দৈর্ঘ্যের সীমাবদ্ধতা: কেন একক অভিনয় সিলিন্ডার প্রথম দিকে টপ আউট

একটি একক অভিনয় সিলিন্ডারে অভ্যন্তরীণ রিটার্ন স্প্রিং শারীরিকভাবে স্ট্রোক কতক্ষণ হতে পারে তা সীমিত করে। স্ট্রোকের দৈর্ঘ্য বাড়ার সাথে সাথে আপনার একটি দীর্ঘ স্প্রিং প্রয়োজন, যার জন্য একটি দীর্ঘ সিলিন্ডার বডি প্রয়োজন - এবং দীর্ঘ স্প্রিংগুলি স্থিতিশীল রাখা এবং বোরের ভিতরে সঠিকভাবে পরিচালিত হওয়া কঠিন। এমনকি প্রত্যাহার করা অবস্থানেও তারা সামগ্রিক সিলিন্ডারে আরও দৈর্ঘ্য যুক্ত করে।

বেশিরভাগ নির্মাতারা সর্বাধিক 25 মিমি থেকে 200 মিমি স্ট্রোকের সাথে একক অভিনয় সিলিন্ডার সরবরাহ করে। কয়েকটি বিশেষ নকশা 300 মিমি পর্যন্ত পৌঁছায়। এর বাইরে, বসন্ত অবাস্তব হয়ে ওঠে। যদি আপনার আবেদনের জন্য একটি 400 মিমি, 600 মিমি, বা 1,000 মিমি স্ট্রোকের প্রয়োজন হয়, তবে একটি ডাবল অ্যাক্টিং সিলিন্ডার হল স্ট্যান্ডার্ড এয়ার সিলিন্ডার পণ্য পরিসরে একমাত্র কার্যকর বিকল্প।

এই সীমাবদ্ধতা শক্তির সাথেও ইন্টারঅ্যাক্ট করে: স্ট্রোক বাড়ার সাথে সাথে স্প্রিং কম্প্রেশন সম্পূর্ণ এক্সটেনশনে হয়, যার অর্থ স্ট্রোকের শেষে বসন্তকে কাটিয়ে উঠতে আরও বেশি শক্তি খরচ হয়। একটি একক অভিনয় নকশায় প্রায় 100-150 মিমি-এর বেশি স্ট্রোকের জন্য, স্প্রিং ফোর্স বিয়োগ মোট উপলব্ধ বায়ুসংক্রান্ত শক্তির একটি উল্লেখযোগ্য শতাংশ হতে শুরু করে, বিশেষ করে ছোট বোর আকারে।

ব্যর্থ-নিরাপদ আচরণ: একটি সমালোচনামূলক নিরাপত্তা বিবেচনা

এই দুটি সিলিন্ডারের মধ্যে সবচেয়ে কার্যত গুরুত্বপূর্ণ পার্থক্যগুলির মধ্যে একটি হল বায়ু সরবরাহ হারিয়ে গেলে কী ঘটে — তা কম্প্রেসার ব্যর্থতা, জরুরি স্টপ বা লাইন ফেটে যাওয়ার কারণে।

চাপ কমে গেলে একটি একক অভিনয় স্প্রিং-রিটার্ন সিলিন্ডার স্বয়ংক্রিয়ভাবে তার স্প্রিং-সাইড অবস্থানে ফিরে আসবে। যদি সিলিন্ডারটি পাওয়ার স্ট্রোকে (এক্সটেনশন) একটি ওয়ার্কপিস আটকানোর জন্য কনফিগার করা হয়, তবে বাতাসের ক্ষতি এটিকে ছেড়ে দেয়। যদি এটি স্প্রিং-এক্সটেন্ডের সাথে কনফিগার করা হয় (যা কিছু ডিজাইন নিরাপত্তা ক্ল্যাম্পিংয়ের জন্য অফার করে), তবে বাতাসের ক্ষতির কারণে এটি ক্ল্যাম্প হয়ে যায়। এই নির্ধারক আচরণ ইচ্ছাকৃতভাবে নিরাপত্তা অ্যাপ্লিকেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে।

মেশিন গার্ডিং, ব্রেক রিলিজ মেকানিজম, এবং ইমার্জেন্সি স্টপ প্রায়শই সিঙ্গেল অ্যাক্টিং সিলিন্ডার ব্যবহার করে সুনির্দিষ্টভাবে কারণ তাদের ব্যর্থ-নিরাপদ আচরণটি স্প্রিং দ্বারা অনুমানযোগ্য এবং গ্যারান্টিযুক্ত, বৈদ্যুতিক সংকেত বা একটি ভালভ অবস্থান দ্বারা নয়।

বিপরীতভাবে, একটি ডাবল অ্যাক্টিং সিলিন্ডার বায়ু হারিয়ে গেলে তার শেষ অবস্থান ধরে রাখে — যদি নির্দেশমূলক ভালভটি একটি ডিটেন্ট বা স্প্রিং-সেন্টার টাইপ হয় যা উভয় পোর্টকে ব্লক করে। এটি কখনও কখনও বাঞ্ছনীয় (আপনি চান না যে একটি লোড করা অক্ষ নেমে যাক), তবে এটি বিপজ্জনকও হতে পারে যদি সিলিন্ডারটি ক্ল্যাম্পিং বা প্রেসিং অপারেশনের মাঝখানে থাকে যখন বায়ু ব্যর্থ হয়।

ISO 13849 এবং IEC 62061 সহ নিরাপত্তা মানগুলির জন্য মেশিন ডিজাইনারদের ত্রুটি অবস্থার অধীনে সমস্ত অ্যাকচুয়েটরদের আচরণ বিশ্লেষণ এবং নথিভুক্ত করার প্রয়োজন হয়। একটি একক অভিনয় এবং দ্বৈত অভিনয় সিলিন্ডারের মধ্যে নির্বাচন করা এই বিশ্লেষণের সাথে সরাসরি প্রাসঙ্গিক, এবং একক অভিনয় ধরণের ব্যর্থ-নিরাপদ বৈশিষ্ট্য প্রায়শই এটিকে সুরক্ষা-রেটেড সার্কিটে একটি স্থান অর্জন করে এমনকি যখন একটি ডাবল অ্যাক্টিং সিলিন্ডার অন্যথায় এর বৃহত্তর নিয়ন্ত্রণযোগ্যতার জন্য ব্যবহার করা হতে পারে।

প্রতিটি সিলিন্ডার প্রকারের জন্য সাধারণ প্রয়োগের ক্ষেত্র

যেখানে একক অভিনয় সিলিন্ডার এক্সেল

• বায়ুসংক্রান্ত ভালভ অ্যাকুয়েটর: কোয়ার্টার-টার্ন বল ভালভ এবং গেট ভালভগুলি প্রায়ই স্প্রিং-রিটার্ন সিঙ্গেল অ্যাক্টিং সিলিন্ডার ব্যবহার করে যাতে বাতাসের চাপ কমে গেলে ভালভ একটি পরিচিত নিরাপদ অবস্থানে (খোলা বা বন্ধ) ব্যর্থ হয়।
• সংক্ষিপ্ত স্ট্রোক সহ ক্ল্যাম্পিং ফিক্সচার: মেশিনের জন্য ওয়ার্কপিস ধরে রাখা যেখানে মেশিনিং ফোর্স সবসময় এক দিকে থাকে এবং ক্ল্যাম্পকে শুধুমাত্র কম লোডের অধীনে ছেড়ে দেওয়া (প্রত্যাহার) করতে হয়।
• দরজা এবং হ্যাচ নিয়ন্ত্রণ: যেখানে স্প্রিং রিটার্ন পাওয়ার ব্যর্থতা বন্ধ নিশ্চিত করে।
• গেট বাছাই এবং অপসারণ: কনভেয়রগুলিতে সরল ফ্লিপ গেট যেখানে একটি দিক সর্বদা ডিফল্ট এবং অন্যটি চালিত অ্যাকচুয়েশন।
• ব্রেক এবং ক্লাচ ব্যস্ততা: জরুরী স্টপের জন্য স্প্রিং-অ্যাপ্লাই ব্রেক করুন — বাতাস হারিয়ে গেলে ব্রেক লেগে যায়।

যেখানে ডাবল অ্যাক্টিং সিলিন্ডার প্রয়োজন

• বাছাই এবং স্থান অটোমেশন: এক্সটেনশন এবং প্রত্যাহার উভয়ই চালিত, গতি-নিয়ন্ত্রিত এবং পরিবর্তনশীল অংশের ওজন পরিচালনা করতে সক্ষম হতে হবে।
• প্রেস এবং গঠন অপারেশন: উভয় দিক উচ্চ বল; রিটার্ন অবশ্যই ওয়ার্কপিস স্প্রিংব্যাক বা ইজেক্টর প্রতিরোধকে অতিক্রম করতে হবে।
• লং-স্ট্রোক রৈখিক স্থানান্তর: 200 মিমি-এর বেশি স্ট্রোকের জন্য একটি ডবল অ্যাক্টিং এয়ার সিলিন্ডার প্রয়োজন।
• রডলেস সিলিন্ডার অ্যাপ্লিকেশন: রডলেস নিউম্যাটিক সিলিন্ডারগুলি সহজাতভাবে ডবল অ্যাক্টিং, দীর্ঘ-ভ্রমণ অনুভূমিক স্থানান্তরের জন্য ব্যবহৃত হয় যেখানে একটি প্রচলিত রড সিলিন্ডার অকার্যকরভাবে দীর্ঘ হবে।
• কাত এবং ঘোরানো টেবিল: টেবিলে টিপ দেওয়া এবং ফেরানো উভয়ের জন্যই চালিত, নিয়ন্ত্রণযোগ্য বল প্রয়োজন।
• 60 সাইকেল/মিনিটের উপরে হাই-সাইকেল অ্যাপ্লিকেশন: যেখানে শক লোডিং ছাড়াই চক্রের সময় বজায় রাখার জন্য প্রত্যাহার গতি অবশ্যই সঠিকভাবে টিউন করা উচিত।

কন্ট্রোল ভালভ প্রয়োজনীয়তা: 3/2 বনাম 5/2

একক এবং ডবল অ্যাক্টিং সিলিন্ডারের মধ্যে এয়ার পোর্টের পার্থক্য সরাসরি প্রয়োজনীয় কন্ট্রোল ভালভ নির্ধারণ করে, যা তারের, বহুগুণ নকশা এবং খরচকে প্রভাবিত করে।

A 3/2 ভালভ (3 পোর্ট, 2 অবস্থান) একটি একক অভিনয় সিলিন্ডারের জন্য যথেষ্ট। এক অবস্থানে, এটি সিলিন্ডার পোর্টে সরবরাহকে সংযুক্ত করে। অন্য অবস্থানে, এটি সিলিন্ডার পোর্টকে নিষ্কাশনের সাথে সংযুক্ত করে। বসন্ত বাকি সামলাচ্ছে। একটি 3/2 ভালভ শারীরিকভাবে ছোট এবং সাধারণত 5/2 ভালভের তুলনায় 20-40% কম ব্যয়বহুল। অনেকগুলি ভালভ একসাথে গেঞ্জ করা হলে এটির জন্য একটি সহজ বহুগুণ ব্লকের প্রয়োজন হয়।

A 5/2 ভালভ (5 পোর্ট, 2 অবস্থান) একটি ডবল অভিনয় সিলিন্ডার জন্য মান. একটি অবস্থানে, সরবরাহ ক্যাপের প্রান্তে যায় এবং রড শেষ হয়ে যায়। অন্য অবস্থানে, সরবরাহ রডের প্রান্তে যায় এবং ক্যাপ শেষ হয়ে যায়। দুটি নিষ্কাশন পোর্ট সাধারণত যেখানে গতি নিয়ন্ত্রণের জন্য প্রবাহ নিয়ন্ত্রণ ভালভ ইনস্টল করা হয়।

অনেকগুলি অক্ষ সহ সিস্টেমে - একটি 20-স্টেশন সমাবেশ মেশিন, উদাহরণস্বরূপ - 20 3/2 ভালভ এবং 20 5/2 ভালভের মধ্যে ক্রমবর্ধমান খরচের পার্থক্য অর্থপূর্ণ হতে পারে। সাধারণ অ্যাপ্লিকেশনে ছোট সিলিন্ডারের জন্য, এই খরচের পার্থক্য প্রায়শই একটি একক অভিনয় সিলিন্ডার নির্দিষ্ট করার ন্যায্যতা দেয় এমনকি যখন একটি ডবল অ্যাক্টিং সিলিন্ডার কিছুটা ভালো পারফরম্যান্স দিতে পারে।

এটাও খেয়াল করুন স্প্রিং রিটার্ন, ডিটেন্ট (মেমরি), বা ডুয়াল সোলেনয়েড অ্যাকচুয়েশন সহ 5/2 ভালভ পাওয়া যায় , প্রতিটি অফার বিভিন্ন ব্যর্থ রাষ্ট্র আচরণ. সিস্টেম-স্তরের নিরাপত্তা আচরণ নির্ধারণ করতে ভালভের প্রকারের পছন্দ সিলিন্ডারের প্রকারের সাথে ইন্টারঅ্যাক্ট করে — এমন কিছু যা ডিজাইনের পর্যায়ে বিশ্লেষণ করতে হবে, পরে পুনর্বিন্যাস করা যাবে না।

অনুশীলনে রক্ষণাবেক্ষণের পার্থক্য

সীল গণনার পরিপ্রেক্ষিতে, একটি একক অভিনয় সিলিন্ডারে ডাবল অ্যাক্টিং সিলিন্ডারের তুলনায় কম গতিশীল সিলিং পৃষ্ঠ থাকে। কম সীল সাধারণত কম ফুটো পথ এবং সামান্য কম সীল প্রতিস্থাপন ফ্রিকোয়েন্সি মানে. যাইহোক, একটি একক অভিনয় সিলিন্ডারে বসন্ত হল একটি অতিরিক্ত পরিধানের উপাদান যা ডাবল অ্যাক্টিং ডিজাইনে বিদ্যমান নেই।

বায়ুসংক্রান্ত সিলিন্ডারের স্প্রিংগুলি লক্ষ লক্ষ চক্রের জন্য রেট করা হয়, তবে তারা ক্লান্তি সৃষ্টি করে। একটি স্প্রিং যা উত্তেজনা হারিয়েছে সিলিন্ডারটি ধীরে ধীরে, অসম্পূর্ণভাবে, বা একেবারেই না ফিরে আসবে। একটি মেশিনে যা 24 ঘন্টা প্রতি মিনিটে 60 সাইকেল গতিতে চলে, একটি সিলিন্ডার শেষ হয় প্রতি বছর 86 মিলিয়ন চক্র . সেই চক্রের হারে বসন্তের ক্লান্তি একটি বাস্তব রক্ষণাবেক্ষণের বিবেচনা, বিশেষ করে ছোট স্ট্রোক সহ সিলিন্ডারে যেখানে প্রতি চক্রের স্প্রিং কম্প্রেশন বসন্তের মোট ভ্রমণের একটি বড় অংশ।

ডবল অ্যাক্টিং সিলিন্ডারের জন্য, সিল পরিধান প্রাথমিক রক্ষণাবেক্ষণের উদ্বেগ। আধুনিক পলিউরেথেন এবং পিটিএফই-ভিত্তিক পিস্টন সিলগুলি সাধারণত স্থায়ী হয় 50 থেকে 100 মিলিয়ন চক্র পরিষ্কার, লুব্রিকেটেড বা তেল-মুক্ত শুষ্ক বায়ু সহ স্বাভাবিক অপারেটিং অবস্থার অধীনে। দূষিত বায়ু সরবরাহ উভয় ধরনের সিলিন্ডারের অকাল সীল ব্যর্থতার সবচেয়ে সাধারণ কারণ।

একটি একক অভিনয় সিলিন্ডারের শ্বাস-প্রশ্বাসের বন্দরটি নির্দিষ্ট উল্লেখের দাবি রাখে: প্রতিরোধমূলক রক্ষণাবেক্ষণের অংশ হিসাবে এটি নিয়মিত পরিদর্শন এবং পরিষ্কার করা উচিত। একটি আটকে থাকা শ্বাস-প্রশ্বাস ধীরে ধীরে কার্যক্ষমতা কমিয়ে দেয় যে সিলিন্ডারটি খারাপ আচরণ শুরু না করা পর্যন্ত এটি লক্ষ্য করা যায় না - প্রতিক্রিয়াশীল মেরামতের চেয়ে নির্ধারিত পরিদর্শনকে আরও গুরুত্বপূর্ণ করে তোলে।

উভয় প্রকারের জন্য সঠিক বোর সাইজ নির্বাচন করা

যে কোনো এয়ার সিলিন্ডার নির্দিষ্ট করার ক্ষেত্রে সঠিক বোর সাইজিং হল সবচেয়ে মৌলিক পদক্ষেপ। একটি বোরের আন্ডার সাইজিং অপর্যাপ্ত বল তৈরি করে; অতিরিক্ত আকার বাতাস এবং অর্থ অপচয় করে। প্রতিটি সিলিন্ডারের জন্য প্রক্রিয়াটি কিছুটা আলাদা।

একক অভিনয় সিলিন্ডার জন্য

1. স্ট্রোকের শেষে প্রয়োজনীয় বল নির্ধারণ করুন (যেখানে স্প্রিং কম্প্রেশন সর্বাধিক)।
2. প্রয়োজনীয় আউটপুট শক্তিতে নির্বাচিত স্ট্রোকের জন্য সর্বাধিক স্প্রিং বল যোগ করুন।
3. সীল ঘর্ষণ যোগ করুন (সাধারণত নিরাপত্তা মার্জিন হিসাবে তাত্ত্বিক শক্তির 10%)।
4. প্রয়োজনীয় বোর এলাকা গণনা করুন: এলাকা = মোট বল ÷ সরবরাহ চাপ।
5. গণনা করা এলাকা থেকে পরবর্তী স্ট্যান্ডার্ড বোর সাইজ আপ নির্বাচন করুন।
6. রিটার্ন স্ট্রোকে লোডের বিপরীতে পিস্টন ফিরিয়ে দেওয়ার জন্য স্প্রিং ফোর্স যথেষ্ট কিনা তা যাচাই করুন।

ডাবল অ্যাক্টিং সিলিন্ডারের জন্য

1. এক্সটেনশন এবং রিট্র্যাকশন স্ট্রোক উভয়ের জন্য আলাদাভাবে প্রয়োজনীয় বল নির্ধারণ করুন।
2. উপলব্ধ সরবরাহের চাপে প্রতিটি স্ট্রোকের জন্য প্রয়োজনীয় বোর গণনা করুন, প্রত্যাহার গণনায় রড-এন্ড এলাকা হ্রাসের জন্য হিসাব করুন।
3. ঘর্ষণ, মিসলাইনমেন্ট এবং চাপের তারতম্যের জন্য 1.25-1.5× এর একটি নিরাপত্তা ফ্যাক্টর যোগ করুন।
4. বোর নির্বাচন করুন যা উভয় স্ট্রোকের প্রয়োজনীয়তা পূরণ করে — সাধারণত দুটি গণনা করা মানের মধ্যে বড়।
5. রডের ব্যাসটি বাকলিং সীমার বিপরীতে চেক করুন যদি রডটি সংকোচনের মধ্যে থাকে এবং এর ব্যাসের তুলনায় দীর্ঘ হয়।

উভয় ধরনের সিলিন্ডার জুড়ে স্ট্যান্ডার্ড বোরের আকার ISO 15552 নিয়ম অনুসরণ করে: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 এবং 200 মিমি সবচেয়ে সাধারণ। একটি স্ট্যান্ডার্ড বোরের আকার নির্দিষ্ট করা নির্মাতাদের মধ্যে বিনিময়যোগ্যতা নিশ্চিত করে এবং খুচরা যন্ত্রাংশ ব্যবস্থাপনাকে সহজ করে।

অপারেটিং প্রেসার রেঞ্জ এবং নির্বাচনের উপর তাদের প্রভাব

একক এবং ডবল অ্যাক্টিং এয়ার সিলিন্ডার উভয়ই এর সাধারণ অপারেটিং চাপের জন্য রেট করা হয় 1 থেকে 10 বার (14.5 থেকে 145 psi) , সবচেয়ে সাধারণ শিল্প সরবরাহের চাপ 6 বার (87 psi)। যাইহোক, নিম্নচাপে কাজ করা প্রতিটি প্রকারকে ভিন্নভাবে প্রভাবিত করে।

একক অভিনয় সিলিন্ডারের জন্য, স্প্রিং প্রিলোড প্লাস সিল ঘর্ষণ কাটিয়ে উঠতে একটি ন্যূনতম অপারেটিং চাপ প্রয়োজন। যদি সরবরাহের চাপ কমে যায়, বলুন, 6 বারের জন্য রেট করা সিস্টেমে 3 বার, কার্যকর আউটপুট বল মোটামুটি 50% কমে যায়। কিন্তু স্প্রিং ফোর্স অপরিবর্তিত থাকে — অর্থাৎ একক ক্রিয়াশীল সিলিন্ডারের বল হ্রাস একই হ্রাসকৃত চাপে ডাবল অ্যাক্টিং টাইপের তুলনায় অসামঞ্জস্যপূর্ণ।

উপরন্তু, একক ক্রিয়াশীল সিলিন্ডারে প্রস্তুতকারকের দ্বারা নির্দিষ্ট একটি ন্যূনতম অপারেটিং চাপ থাকতে পারে যার নীচে সিলিন্ডারটি স্প্রিং এর বিপরীতে সম্পূর্ণরূপে প্রসারিত হবে না। এই থ্রেশহোল্ডটি সাধারণত পণ্য ডেটাশিটে তালিকাভুক্ত করা হয় এবং আপনার সিস্টেমে ন্যূনতম নিশ্চিত সরবরাহ চাপের সাথে তুলনা করা উচিত - নামমাত্র সরবরাহ চাপ নয়।

ডাবল অ্যাক্টিং সিলিন্ডারগুলি এই ক্ষেত্রে চাপের ওঠানামার জন্য কম সংবেদনশীল কারণ কোনও স্ট্রোকেরই ঘর্ষণ অতিক্রম করার জন্য একটি নির্দিষ্ট যান্ত্রিক প্রতিরোধ নেই। নিম্ন চাপে, বল আউটপুট উভয় স্ট্রোকের আনুপাতিকভাবে হ্রাস পায়, এবং সিস্টেমটি এখনও কাজ করে - শুধুমাত্র কম বল উপলব্ধ।

ডাবল অ্যাক্টিং সিলিন্ডার ভেরিয়েন্টগুলি জানার মতো

দ্বৈত অভিনয় বিভাগের মধ্যে, বেশ কয়েকটি বিশেষ নকশা নির্দিষ্ট অ্যাপ্লিকেশন প্রয়োজনীয়তাগুলিকে সম্বোধন করে:

• ডাবল রড ডাবল অ্যাক্টিং সিলিন্ডার: পিস্টন রডটি সিলিন্ডারের উভয় প্রান্ত থেকে প্রসারিত। উভয় পক্ষের একই বোর এলাকা আছে, তাই সম্প্রসারণ এবং প্রত্যাহার বাহিনী অভিন্ন। যখন প্রতিসাম্য বল আউটপুট সমালোচনামূলক হয় বা যখন যান্ত্রিক সংযোগ বা উভয় দিকে পরিমাপের রেফারেন্সের জন্য থ্রু-রড প্রয়োজন হয় তখন ব্যবহৃত হয়।
• ট্যান্ডেম সিলিন্ডার: একই পিস্টন রডে সিরিজে মাউন্ট করা দুটি ডাবল অ্যাক্টিং সিলিন্ডার। দুটি পিস্টন একই সাথে কাজ করে, প্রদত্ত বোরের ব্যাস থেকে উপলব্ধ বলকে মোটামুটি দ্বিগুণ করে। যখন বোর স্থান সীমিত কিন্তু উচ্চ বল প্রয়োজন তখন ব্যবহার করা হয়।

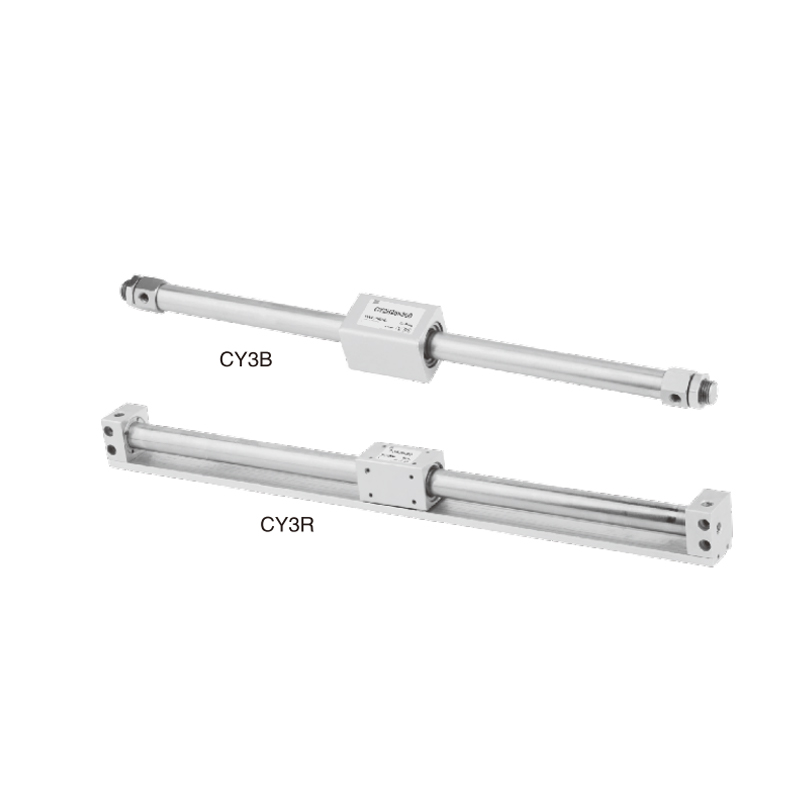

• রডলেস ডবল অ্যাক্টিং সিলিন্ডার: লোডটি সিলিন্ডারের দেয়ালে একটি স্লট বা চৌম্বকীয় সংযোগের মাধ্যমে পিস্টনের সাথে বাহ্যিকভাবে সংযোগ করে। একটি কমপ্যাক্ট প্যাকেজে খুব দীর্ঘ স্ট্রোক সক্ষম করে। 6,000 মিমি বা তার বেশি স্ট্রোকে উপলব্ধ।
• নির্দেশিত ডবল অ্যাক্টিং সিলিন্ডার: রডের উপর ঘূর্ণন ঘূর্ণন ঘূর্ণন সঁচারক বল এবং পার্শ্ব-লোড শক্তি নির্মূল করতে সিলিন্ডার বডির সাথে সরাসরি রৈখিক গাইডকে একীভূত করে। বাহ্যিক গাইড ছাড়াই সুনির্দিষ্ট রৈখিক গতি এবং কৌণিক নির্ভুলতার প্রয়োজন হয় এমন অ্যাপ্লিকেশনগুলির জন্য গুরুত্বপূর্ণ।

সারাংশ: একক অভিনয় এবং দ্বৈত অভিনয়ের মধ্যে নির্বাচন করা

আপনি মূল পার্থক্যকারীদের বিরুদ্ধে আপনার আবেদনের প্রয়োজনীয়তাগুলি ম্যাপ করার পরে সিদ্ধান্তটি সোজা। নিম্নলিখিত কাঠামো ব্যবহার করুন:

• একক অভিনয় বেছে নিন কখন: আবেদনের ব্যর্থ-নিরাপদ হোম পজিশনে ফিরে আসা প্রয়োজন; স্ট্রোক ছোট (150-200 মিমি এর নিচে); প্রয়োজনীয় রিটার্ন ফোর্স ন্যূনতম; বায়ু খরচ কমাতে হবে; সহজ ভালভ সার্কিটরি পছন্দ করা হয়; এবং ভালভ এবং নদীর গভীরতানির্ণয় খরচ সঞ্চয় স্কেলে অর্থবহ।
• দ্বৈত অভিনয় বেছে নিন কখন: উভয় স্ট্রোক অবশ্যই অর্থপূর্ণ শক্তি প্রদান করবে; স্ট্রোকের দৈর্ঘ্য 200 মিমি ছাড়িয়ে গেছে; উভয় স্ট্রোকের স্বাধীন গতি নিয়ন্ত্রণ প্রয়োজন; চক্র হার উচ্চ এবং রিটার্ন গতি টিউন করা আবশ্যক; রিটার্ন স্ট্রোকের লোড পরিবর্তনশীল বা উল্লেখযোগ্য; অথবা অ্যাপ্লিকেশন একটি প্রেস, স্থানান্তর, বা বাছাই এবং স্থান প্রক্রিয়া.

শিল্প অটোমেশন অ্যাপ্লিকেশনের বিশাল সংখ্যাগরিষ্ঠ মধ্যে, ডবল অ্যাক্টিং এয়ার সিলিন্ডার হল ডিফল্ট ওয়ার্কহরস - নমনীয়, শক্তিশালী এবং সম্পূর্ণ নিয়ন্ত্রণযোগ্য। একক অভিনয় সিলিন্ডার সহজ, নিরাপত্তা-সমালোচনামূলক, বা খরচ-সংবেদনশীল ডিজাইনে তার স্থান অর্জন করে যেখানে এর অন্তর্নিহিত স্প্রিং-রিটার্ন আচরণ একটি সীমাবদ্ধতার পরিবর্তে একটি বৈশিষ্ট্য। বিস্তারিত এই স্তরে উভয় প্রকার বোঝার ফলে আপনি কনভেনশনের পরিবর্তে ইঞ্জিনিয়ারিং প্রয়োজনীয়তার ভিত্তিতে ইচ্ছাকৃতভাবে সেই নির্বাচন করতে পারবেন৷
