CU/CUK সিরিজ ফ্রি মাউন্ট সিলিন্ডার
  • CU/CUK সিরিজ ফ্রি মাউন্ট সিলিন্ডার
ফ্রি মাউন্ট সিলিন্ডার

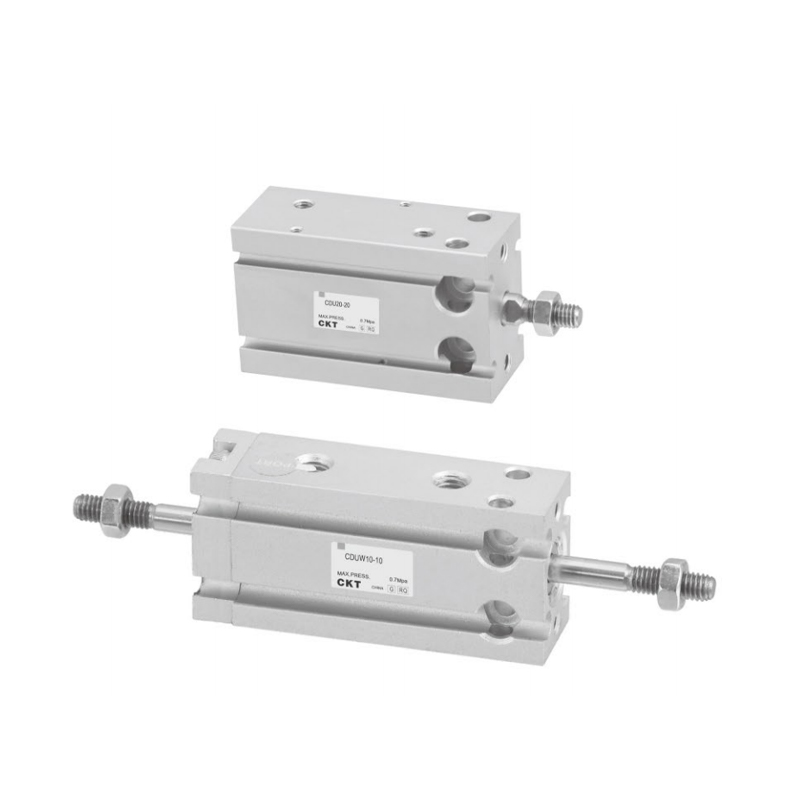

CU/CUK সিরিজ ফ্রি মাউন্ট সিলিন্ডার

CU/CUK সিরিজ ফ্রি মাউন্ট সিলিন্ডার হল একটি মডুলার ফ্রি-মাউন্ট সিলিন্ডার যা স্ট্রাকচারাল অপ্টিমাইজেশানের মাধ্যমে অত্যন্ত নমনীয় যান্ত্রিক ইন্টিগ্রেশন অর্জন করে। এর নকশাটি ইনস্টলেশন প্রক্রিয়াকে সরলীকরণ এবং একাধিক কাজের অবস্থার সাথে খাপ খাইয়ে নেওয়ার উপর দৃষ্টি নিবদ্ধ করে এবং গতিশীল লোড পরিস্থিতিতে নির্ভুল গতি নিয়ন্ত্রণের প্রয়োজনীয়তার জন্য উপযুক্ত।

মূল বৈশিষ্ট্য
▸ কাঠামোগত স্বাধীনতা: শরীর বহু-অক্ষীয় স্থির ইন্টারফেস প্রদান করে, অ-মানক ইনস্টলেশন ভঙ্গি সমর্থন করে, এবং অ্যাডাপ্টারের উপাদানগুলি বাদ দেয়;

▸ লাইটওয়েট এবং কম্প্যাক্ট গঠন: কম-জড়তা বডি ডিজাইন উল্লেখযোগ্যভাবে সিস্টেমের লোড হ্রাস করে এবং স্থানের ব্যবহারকে অপ্টিমাইজ করে;

▸ একাধিক স্পেসিফিকেশন বিকল্প: বিস্তৃত সিলিন্ডার ব্যাস এবং স্ট্রোক সংমিশ্রণ কভার করে, ভিন্ন লোড এবং স্থানচ্যুতি পরিস্থিতির সাথে খাপ খাইয়ে নেয়;

▸ উচ্চ স্থিতিশীলতা নির্দেশিকা: তেল-মুক্ত দীর্ঘমেয়াদী এবং স্থিতিশীল অপারেশন অর্জনের জন্য এক-টুকরা নির্ভুলতা-গ্রাউন্ড পিস্টন রড গাইড কাঠামো;

▸ অন্তর্নির্মিত সেন্সর সিস্টেম: ম্যাগনেটিক কাপলিং সুইচের এমবেডেড প্যাকেজিং ডিজাইন বাহ্যিক হস্তক্ষেপের ঝুঁকি দূর করে এবং পজিশনিং ফিডব্যাককে সংহত করে।

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:CUJB সিরিজের ছোট ফ্রি ইনস্টলেশন সিলিন্ডার
পরবর্তী:কোনো পরবর্তী নিবন্ধ নেই
  • বোরের আকার (মিমি) 6 10 16 20 25 32
    তরল বায়ু
    অ্যাকশন দ্বৈত অভিনয়
    একক অভিনয়: বসন্ত ফিরে / প্রসারিত
    সর্বোচ্চ। অপারেটিং চাপ 0.7MPa
    মিন.
    অপারেটিং
    চাপ
    (এমপিএ)     		ডাবল
    অভিনয়     		একক খুঁটি 0.12 0.06 0.05
    ডাবল rod, non-rotating rod, pneumatic cushioning 0.15 0.1 0.08
    অ-ঘূর্ণায়মান ডবল রড টাইপ 0.18 0.13 0.11
    একক
    অভিনয়     		স্ট্যান্ডার্ড 0.2 0.15 0.13
    অ-ঘূর্ণায়মান রড 0.23 0.18 0.16
    পরিবেষ্টিত এবং তরল তাপমাত্রা স্বয়ংক্রিয় সুইচ সহ:-10~60℃, অটো সুইচ ছাড়া:-10~70℃
    কুশন উভয় প্রান্ত রাবার বাম্পার
    পিস্টন গতি 50~500mm/s
    স্ট্রোক দৈর্ঘ্য সহনশীলতা (মিমি) 1
    তৈলাক্তকরণ প্রয়োজন নেই
    মাউন্টিং বিনামূল্যে মাউন্ট (বেশ কিছু মাউন্ট স্লট)
    রড অ-ঘূর্ণায়মান সঠিকতা ±0.8° ±0.5°
    পোর্ট সাইজ M5×0.8 45665
    *যদি তেল দেওয়ার প্রয়োজন হয়, অনুগ্রহ করে টারবাইন তেল নং 1 ISOVG32 ব্যবহার করুন।

  • স্ট্রোকেল অটো সুইচ মডেল
    বোর
    আকার
    (মিমি)     		স্ট্যান্ডার্ড স্ট্রোক (মিমি) দীর্ঘ স্ট্রোক
    (দ্বৈত অভিনয়)
    *স্বয়ংক্রিয় সুইচ মডেল
    (সরাসরি মাউন্ট)
    ডাবল অভিনয় একক অভিনয়
    6 5,10,15,
    20,25,30     		5,10,15 40                    50                             60 M9N
    M9B
    M9P
    10
    16
    20 5,10,15,20,
    25,30,40,50     		60,70
    80,90
    100
    25
    32
    তারের দৈর্ঘ্য চিহ্নিতকরণ: কোন চিহ্ন নেই - 0.5 মি, এল - 3 মি, জেড - 5 মিটার উদাহরণ: M9N, M9NL

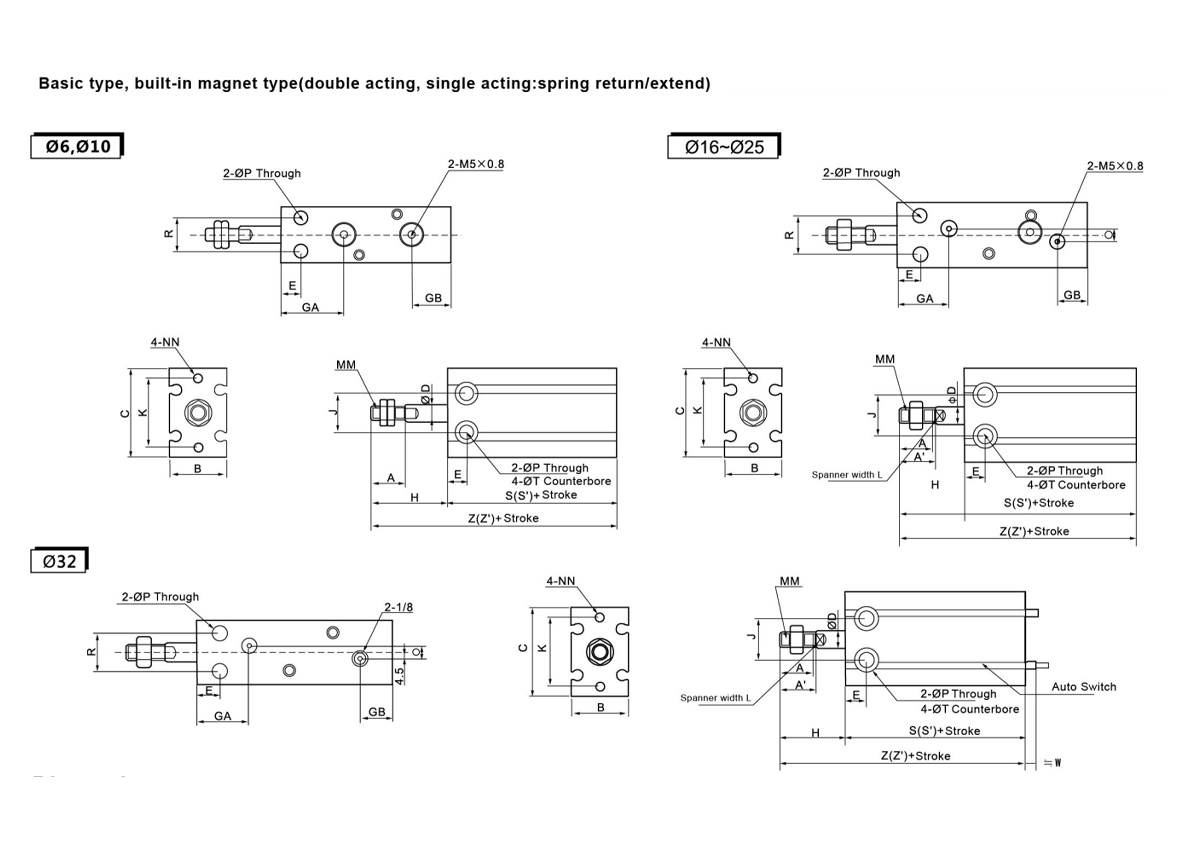

  • মাত্রা
    মডেল A ক' B C ØD E জিএ জিবি J K L এমএম এনএন ØP Q R ØT
    C-C□ U6 7 - 13 22 3 7 15 10 10 17 - M3×0.5 M3×0.5
    গভীর5     		3.2 - 7 6deep4.8
    C-C□ U10 10 - 15 24 4 7 16.5 10 11 18 - M4×0.7 M3×0.5 Deep5 3.2 - 9 6 deep5
    C-C□ U16 11 12.5 20 32 6 7 16.5 11.5 14 25 5 M5×0.8 M4×0.7 Deep6 4.5 4 12 ৭.৬ গভীর ৬.৫
    C-C□ U20 12 14 26 40 8 9 19 12.5 16 30 6 M6×1.0 M5×0.8 Deep8 5.5 9 16 9.3deep8
    C-C□ U25 15.5 18 32 50 10 10 21.5 13 20 38 8 M8×1.25 M5×0.8Deep8 5.5 9 20 9.3 গভীর9
    C-C□ U32 19.5 22 40 62 12 11 23 13 24 48 10 M10×1.25 M6×1.0Deep9 6.6 13.5 24 ১১ গভীর ১১.৫
    ডাবল অ্যাক্টিং ডাইমেনশন
    মডেল H মৌলিক প্রকার বিল্ট-ইন চুম্বক
    S Z W এস' জেড'
    C-C□ U6-□ D 13 33 46 2.5 33 46
    C-C□ U10-□ D 16 36 52 1 36 52
    C-C□ U16-□ D 16 30 46 0 40 56
    C-C□ U20-□ D 19 36 55 1 46 65
    C-C□ U25-□ D 23 40 63 -1 50 73
    C-C□ U32-□ D 27 42 69 -4 52 79
    একক অভিনয় (বসন্ত রিটার্ন) মাত্রা
    মডেল H মৌলিক প্রকার বিল্ট-ইন চুম্বক
    S Z W এস' জেড'
    ৫ম দশম 15 তম ৫ম দশম 15 তম ৫ম দশম 15 তম ৫ম দশম 15 তম
    C-C□ U6-□ S 13 38 43 48 51 56 61 2.5 38 43 48 51 56 61
    C-C□ U10-□ S 16 41 46 56 57 62 72 1 41 46 56 57 62 72
    C-C□ U16-□ S 16 35 40 50 51 56 66 0 45 50 60 61 66 76
    C-C□ U20-□ S 19 41 46 56 60 65 75 1 51 56 66 70 75 85
    C-C□ U25-□ S 23 45 50 60 68 73 83 -1 55 60 70 78 83 93
    C-C□ U32-□ S 27 47 52 62 74 79 89 -4 57 62 72 84 89 99
    একক অভিনয় (স্প্রিং এক্সটেনড) মাত্রা
    মডেল H মৌলিক প্রকার বিল্ট-ইন চুম্বক
    S Z W এস' জেড'
    ৫ম দশম 15 তম ৫ম দশম 15 তম ৫ম দশম 15 তম ৫ম দশম 15 তম ৫ম দশম 15 তম
    C-C□ U6-□ T 18 23 28 38 43 48 56 66 76 2.5 38 43 48 56 66 76
    C-C□ U10-□ T 21 26 31 41 46 56 62 72 87 1 41 46 56 62 72 87
    C-C□ U16-□ T 21 26 31 45 50 60 66 76 91 0 45 50 60 66 76 91
    C-C□ U20-□T 24 29 34 41 46 56 65 75 90 1 51 56 66 75 85 100
    C-C□ U25-□ T 28 33 38 45 50 60 73 83 98 -1 55 60 70 83 93 108
    C-C□ U32-□T 32 37 42 47 52 62 79 89 104 -4 57 62 72 89 99 114

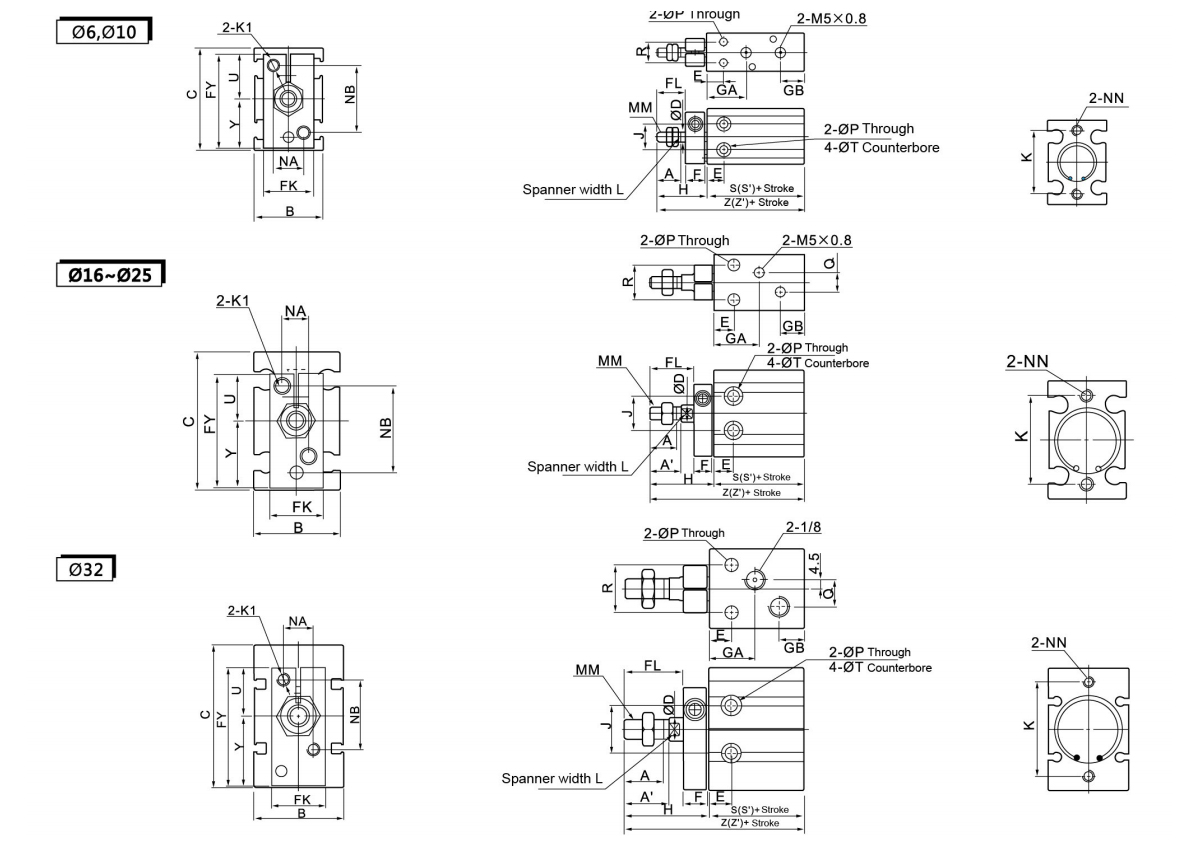

    মাত্রা
    মডেল A ক' B C ØD E F FL FK FY জিএ জিবি H J K L এমএম এন.এ এনবি এনএন ØP Q R ØT U Y K1
    C-C□ UK6 7 - 13 22 3 7 8 9 11 20.5 15 10 18 10 17 - M3×0.5 6 14 M3×0.5deep5 3.4 - 7 6deep4.8 10 10.5 M3
    C-C□ UK10 10 - 15 24 4 7 8 12 12 22 16.5 10 21 11 18 - M4×0.7 7 15 M3×0.5deep5 3.4 - 9 6 deep5 10.5 11.5 M3
    C-C□ UK16 11 12.5 20 32 6 7 8 17 13 28 16.5 11.5 26 14 25 5 M5×0.8 6 18 M4×0.7deep6 4.5 4 12 ৭.৬ গভীর ৬.৫ 12.5 15.5 M4
    C-C□ UK20 12 14 26 40 8 9 8 20 16 33 19 12.5 29 16 30 6 M6×1.0 8 20 M5×0.8deep8 5.5 9 16 9.3deep8 13.5 19.5 M4
    C-C□ UK25 15.5 18 32 50 10 10 10 22 20 43.5 21.5 13 33 20 38 8 M8×1.25 10 28 M5×0.8deep8 5.5 9 20 9.3 গভীর9 19 24.5 M5
    C-C□ UK32 19.5 22 40 62 12 11 12 29 24 51.5 23 12.5 42 24 48 10 M10×1.25 12 32 M6×1.0deep9 6.6 13.5 24 ১১ গভীর ১১.৫ 21 30.5 M5
    ডাবল অ্যাক্টিং ডাইমেনশন
    মডেল H অটো ছাড়া
    সুইচ     		অন্তর্নির্মিত
    চুম্বক সুইচ
    S Z W এস' জেড'
    C-C□ UK6-□D 18 33 51 2.5 33 51
    C-C□ UK10-□D 21 36 57 1 36 57
    C-C□ UK16-□D 26 30 56 0 40 66
    C-C□ UK20-□ D 29 36 65 1 46 75
    C-C□ UK25-□D 33 40 73 -1 50 83
    C-C□ UK32-□D 42 42 84 -4 52 94
    একক অভিনয় (বসন্ত রিটার্ন) মাত্রা
    মডেল H অটো সুইচ ছাড়া বিল্ট-ইন চুম্বক Switch
    S Z W S জেড'
    ৫ম দশম 15 তম ৫ম দশম 15 তম ৫ম দশম 15 তম ৫ম দশম 15 তম
    C-C□ UK6-□ S 18 38 43 48 56 61 66 2.5 38 43 48 56 61 66
    C-C□ UK10-□ S 21 41 46 56 62 67 77 1 41 46 56 62 67 77
    C-C□ UK16-□ এস 26 35 40 50 61 66 76 0 45 50 60 71 76 86
    C-C□ UK20-□ S 29 41 46 56 70 75 85 1 51 56 66 80 85 95
    C-C□ UK25-□ এস 33 45 50 60 78 83 93 -1 55 60 70 88 93 103
    C-C□ UK32-□ S 42 47 52 62 89 94 104 -4 57 62 72 99 104 114
    একক অভিনয় (স্প্রিং এক্সটেনড) মাত্রা
    মডেল H ØT U Y অটো ছাড়া Switch বিল্ট-ইন চুম্বক Switch
    S Z W এস' জেড'
    ৫ম দশম 15 তম ৫ম দশম 15 তম ৫ম দশম 15 তম ৫ম দশম 15 তম ৫ম দশম 15 তম
    C-C□ UK6-□T 23 28 33 6 গভীর 4.8 10 10.5 38 43 48 61 71 81 2.5 38 43 48 61 71 81
    C-C□ UK10-□T 26 31 36 6গভীর5 10.5 11.5 41 46 56 67 77 92 1 41 46 56 67 77 92
    C-C□ UK16-□T 31 36 41 7.6গভীর6.5 12.5 15.5 45 50 60 76 86 101 0 45 50 60 76 86 101
    C-C□ UK20-□ T 34 39 44 9.5গভীর8 13.5 19.5 41 46 56 75 85 100 1 51 56 66 85 95 110
    C-C□ UK25-□T 38 43 48 9.5 গভীর9 19 24.5 45 50 60 83 93 108 -1 55 60 70 93 103 118
    C-C□ UK32-□T 47 52 57 ১১ গভীর ১১.৫ 21 30.5 47 52 62 94 104 119 -4 57 62 72 104 114 129
