CG1 সিরিজের একক রড ডাবল অ্যাক্টিং লাইট সিলিন্ডার সরবরাহকারী

বাড়ি / পণ্য / এয়ার সিলিন্ডার / মিনি সিলিন্ডার / CG1 সিরিজের একক রড ডাবল অ্যাক্টিং লাইট সিলিন্ডার

CG1 সিরিজের একক রড ডাবল অ্যাক্টিং লাইট সিলিন্ডার CG1 সিরিজের একক রড ডাবল অ্যাক্টিং লাইট সিলিন্ডার CG1 সিরিজের একক রড ডাবল অ্যাক্টিং লাইট সিলিন্ডার
  • CG1 সিরিজের একক রড ডাবল অ্যাক্টিং লাইট সিলিন্ডার
  • CG1 সিরিজের একক রড ডাবল অ্যাক্টিং লাইট সিলিন্ডার
  • CG1 সিরিজের একক রড ডাবল অ্যাক্টিং লাইট সিলিন্ডার
মিনি সিলিন্ডার

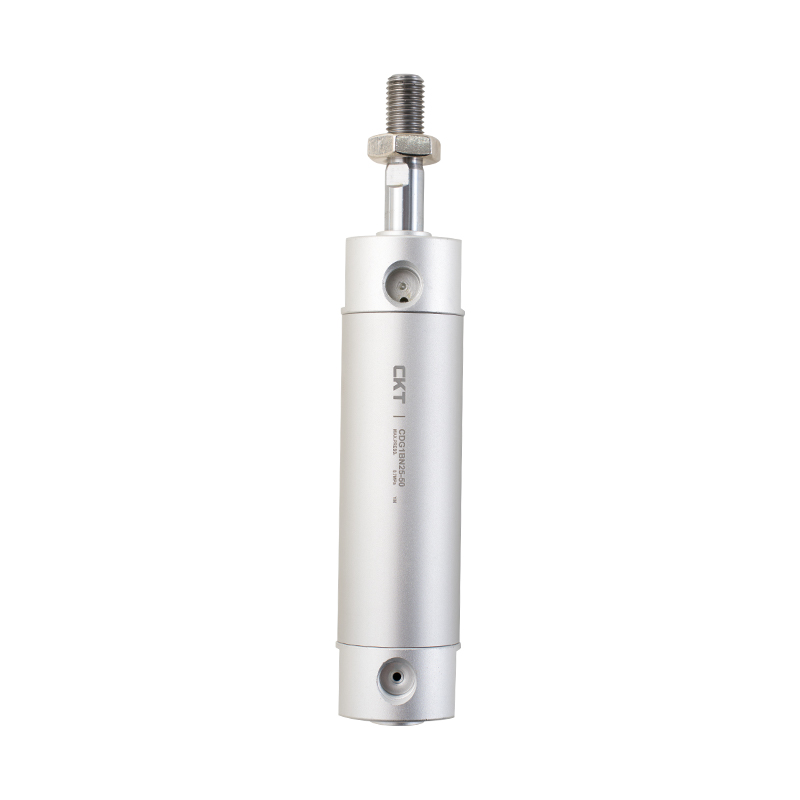

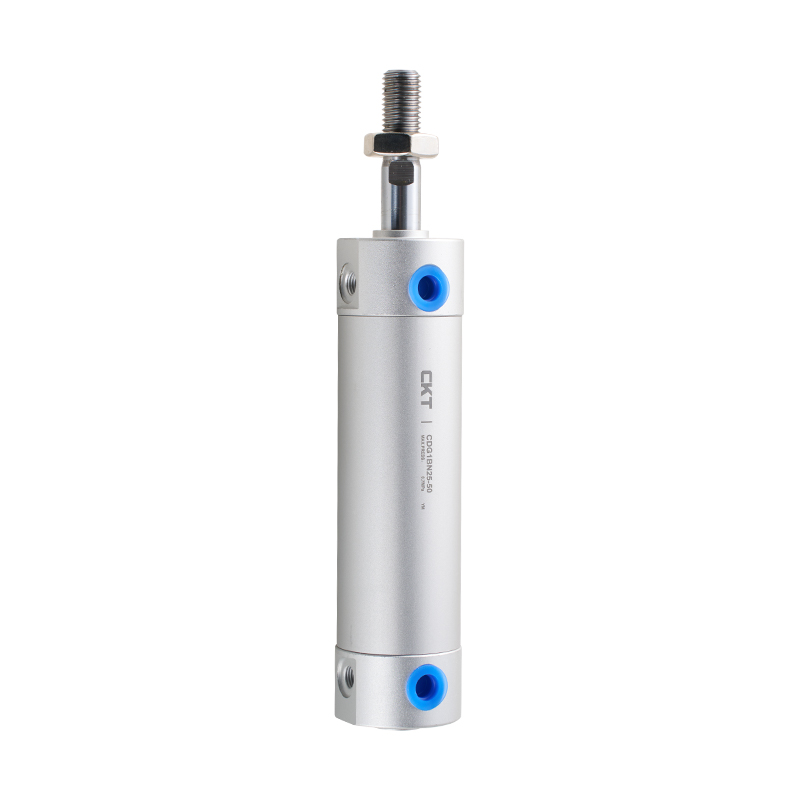

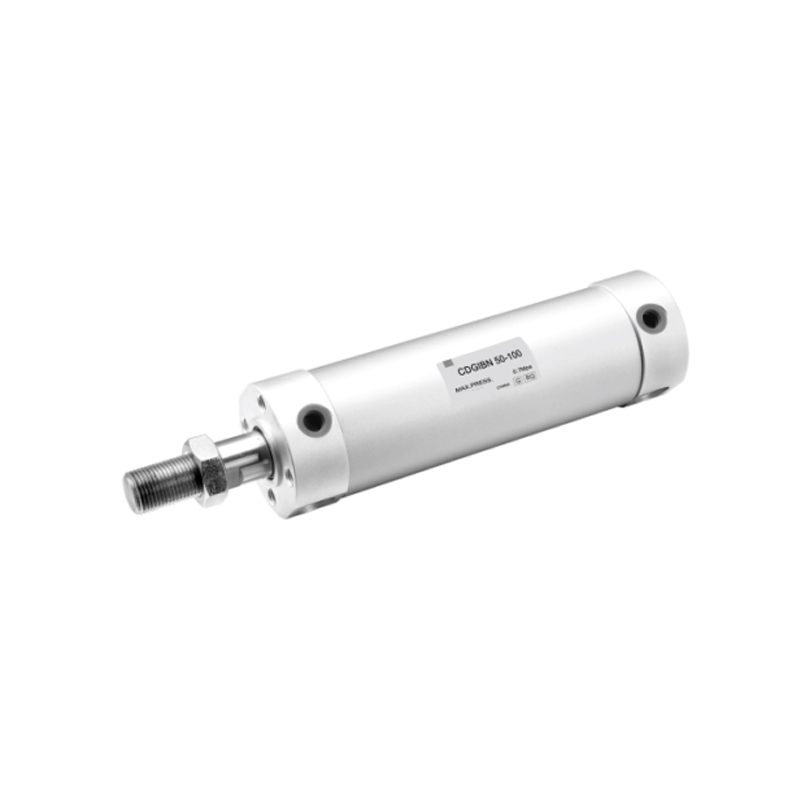

CG1 সিরিজের একক রড ডাবল অ্যাক্টিং লাইট সিলিন্ডার

1. সামনের এবং পিছনের কভারগুলি সিলিন্ডারের বিপরীত প্রভাব কমাতে স্থির অ্যান্টি-কলিশন প্যাড দিয়ে সজ্জিত;
2. সিলিন্ডার ব্যারেল এবং সামনে এবং পিছনের কভারগুলি সিলিং এবং স্থিতিশীলতা নিশ্চিত করার জন্য নির্ভুল থ্রেড দ্বারা সংযুক্ত থাকে;
3. সামনের কভারটি একটি স্ব-তৈলাক্তকরণ বিয়ারিং দিয়ে সজ্জিত, এবং কোনও অতিরিক্ত তৈলাক্তকরণের প্রয়োজন নেই;
4. গ্রাহকদের বেছে নেওয়ার জন্য বিভিন্ন ধরনের ইনস্টলেশন ফর্ম পাওয়া যায়, যা ব্যবহারের জন্য সুবিধাজনক;
5. সামনে এবং পিছনের কভারের উভয় পাশে ইনস্টলেশনের গর্ত রয়েছে;
6. বায়ু এবং রাবার বাফার প্রকার ঐচ্ছিক৷৷

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:কোনো পূর্ববর্তী নিবন্ধ নেই
পরবর্তী:MI সিরিজ স্টেইনলেস স্টীল মিনি সিলিন্ডার
  • সিলিন্ডার ব্যাস (মিমি) 20 25 32 40 50 63 80 100
    ব্যবহৃত তরল বায়ু
    অপারেটিং মোড ডাবল-অভিনয়
    সর্বাধিক অপারেটিং চাপ 1.0MPa
    ন্যূনতম অপারেটিং চাপ 0.05MPa
    পরিবেষ্টিত এবং তরল তাপমাত্রা চৌম্বক সুইচ: -10°C থেকে 60°C
    অ-চৌম্বকীয় সুইচ: -10°C থেকে 70°C
    পিস্টন গতি 50~1000mm/s 50~700mm/s
    বাফারিং রাবার কুশনিং/এয়ার কুশনিং
    স্ট্রোক দৈর্ঘ্য সহনশীলতা মিমি ~1000:(0~ 1.4)
    ~1200:(0~ 1.8)     		~1000:(0~ 1.4)
    ~1500:(0~ 1.8)
    * তৈলাক্তকরণ প্রয়োজন নেই
    সংযোগ ব্যাস Rc 1/8 1/8 1/8 1/8 1/4 1/4 3/8 1/2
    *যদি তেল দেওয়ার প্রয়োজন হয়, টারবাইন তেল নং 1 ISOVG32. ব্যবহার করুন

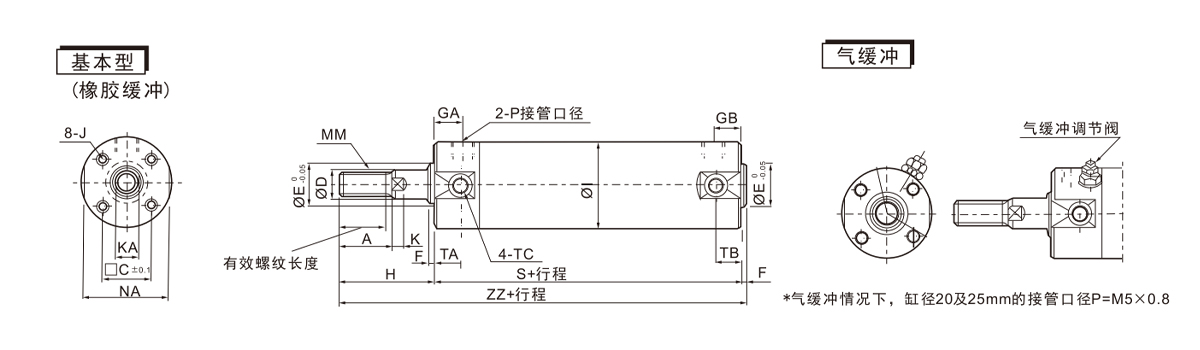

  • সিলিন্ডার ব্যাস (মিমি) ভ্রমণ পরিসীমা (মিমি) কার্যকর থ্রেড দৈর্ঘ্য A □C OD ØE F জিএ জিবি I J K কেএ এমএম এন.এ P S টি.এ টিবি টিসি H জেডজেড
    20 ~200 15.5 18 14 8 12 2 12 10 26 M4×0.7  Deep7 4 6 M8×1.25 24 *1/8 69 11 11 M5×0.8 35 106
    25 ~300 19.5 22 16.5 10 14 2 12 10 31 M5×0.8  গভীর7.5 5.5 8 M10×1.25 29 *1/8 69 11 11 M6×0.75 40 111
    32 ~300 19.5 22 20 12 18 2 12 10 38 M5×0.8  Deep8 5.5 10 M10×1.25 35.5 1/8 71 11 10 M8×1.0 40 113
    40 ~300 27 30 26 16 25 2 13 10 47 M6×1  Deep12 6 14 M14×1.5 44 1/8 78 12 10 M10×1.25 50 130
    50 ~300 32 35 32 20 30 2 14 12 58 M8×1.25  Deep16 7 18 M18×1.5 55 1/4 90 13 12 M12×1.25 58 150
    63 ~300 32 35 38 20 32 2 14 12 72 M10×1.5  Deep16 7 18 M18×1.5 69 1/4 90 13 12 M14×1.5 58 150
    80 ~300 37 40 50 25 40 3 20 16 89 M10×1.5  Deep22 10 22 M22×1.5 80 3/8 108 - - 71 182
    100 ~300 37 40 60 30 50 3 20 16 110 M12×1.75  Deep22 10 26 M26×1.5 100 1/2 108 - - 71 182

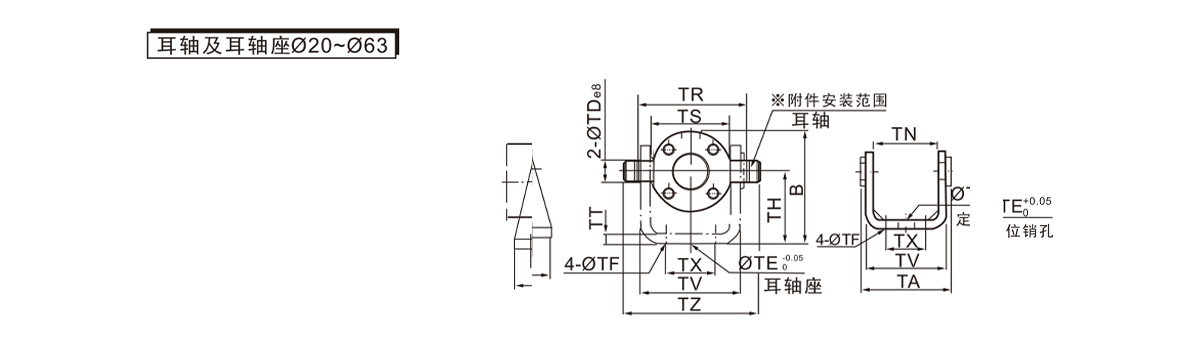

    সিলিন্ডার ব্যাস (মিমি) কানের অক্ষ কানের খাদ আসন
    অংশ সংখ্যা ØTDeB অংশ সংখ্যা B টিবি ØTE ØTF TH টিআর টিএস টিটি টিভি টিডব্লিউ TX টিওয়াই টিজেড
    20 CG-T020 8 -0.025
    -0.047     		CG-020-24A 38 11 10 5.5 25 39 28 3.2 35.8 42 16 28 47.6
    25 CG-T025 10 -0.025
    -0.047     		CG-025-24A 45.5 11 10 5.5 30 43 33 3.2 39.8 42 20 28 53
    32 CG-T032 12 -0.032
    -0.059     		CG-032-24A 54 10 10 6.6 35 54.5 40 4.5 49.4 48 22 28 67.7
    40 CG-T040 14 -0.032
    -0.059     		CG-040-24A 63.5 10 10 6.6 40 65.5 49 4.5 58.4 56 30 30 78.7
    50 CG-T050 16 -0.032
    -0.059     		CG-050-24A 79 12 20 9 50 80 60 6 72.4 64 36 36 98.6
    63 CG-T063 18 -0.032
    -0.059     		CG-063-24A 96 12 20 11 60 98 74 8 90.4 74 46 46 119.2

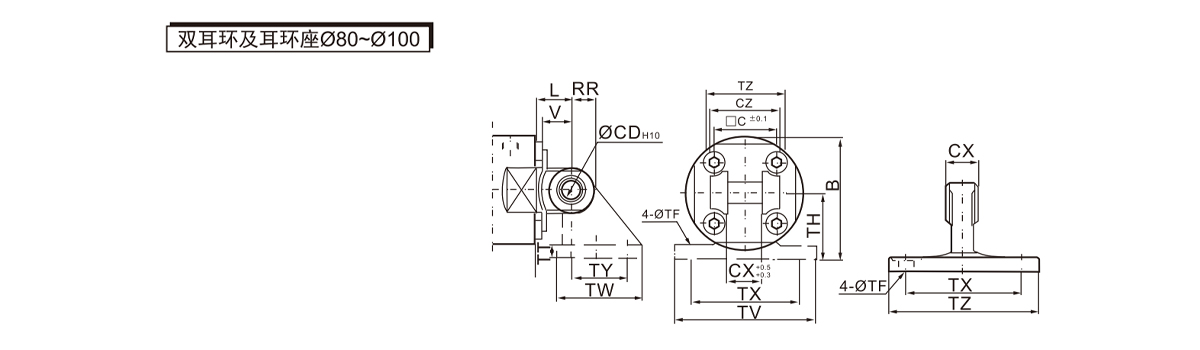

    সিলিন্ডার ব্যাস (মিমি) ডাবল কানের দুল কানের দুল ধারক
    অংশ সংখ্যা ØCD  H10 সিএক্স সিজেড L আরআর V অংশ সংখ্যা ØTF TH টিটি টিভি টিডব্লিউ TX টিওয়াই টিজেড
    80 CG-D080 18 0.070
    0     		28 56 35 18 25 CG-080-24A 11 55 11 110 72 85 45 64
    100 CG-D100 22 0.084
    0     		32 64 43 20 31 CG-100-24A 13.5 65 12 130 93 100 60 72

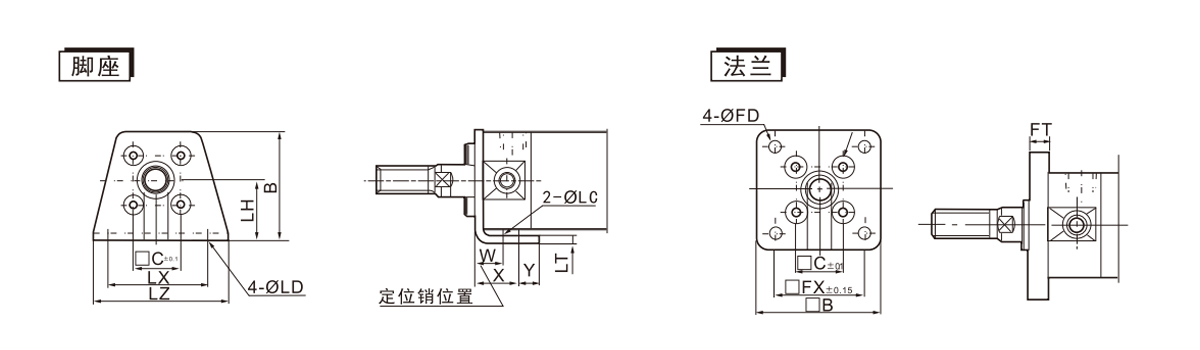

    সিলিন্ডার ব্যাস (মিমি) ফুটরেস্ট ফ্ল্যাঞ্জ
    অংশ সংখ্যা ØLC ØLD এলএইচ এলটি এলএক্স এলজেড B W X Y অংশ সংখ্যা □বি □FX ØFD এফটি
    20 CG-L020 4 5.5 20 3 32 44 34 10 15 7 CG-F020 40 28 5.5 6
    25 CG-L025 4 5.5 22 3 36 49 38.5 10 15 7 CG-F025 44 32 5.5 7
    32 CG-L032 4 6.6 25 3 44 58 45 10 16 8 CG-F032 53 38 6.6 7
    40 CG-L040 4 6.6 30 3 54 71 54.5 10 16.5 9 CG-F040 61 46 6.6 8
    50 CG-L050 5 9 40 4.5 66 86 70.5 17.5 22 11 CG-F050 76 58 9 9
    63 CG-L063 5 11 45 4.5 82 106 82.5 17.5 22 13 CG-F063 92 70 11 9
    80 CG-L080 6 11 55 4.5 100 125 101 20 28.5 14 CG-F080 104 82 11 11
    100 CG-L100 6 14 65 6 120 150 121 20 30 16 CG-F100 128 100 14 14

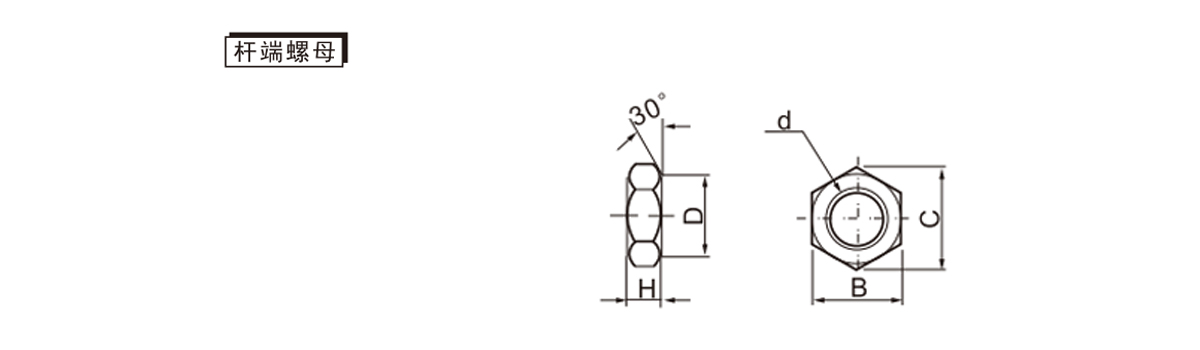

    সিলিন্ডার ব্যাস (মিমি) রড শেষ বাদাম
    অংশ সংখ্যা d H B C D
    20 NT-02 M8×1.25 5 13 15 12.5
    2,532 NT-03 M10×1.25 6 17 19.6 16.5
    40 NT-G04 M14×1.5 8 19 (২১.৯) 18
    ৫,০৬৩ NT-G05 M18×1.5 11 24 (২৭.৭) 23
    80 NT-08 M22×1.5 13 32 (37.0) 31
    100 NT-10 M26×1.5 16 41 (47.3) 39

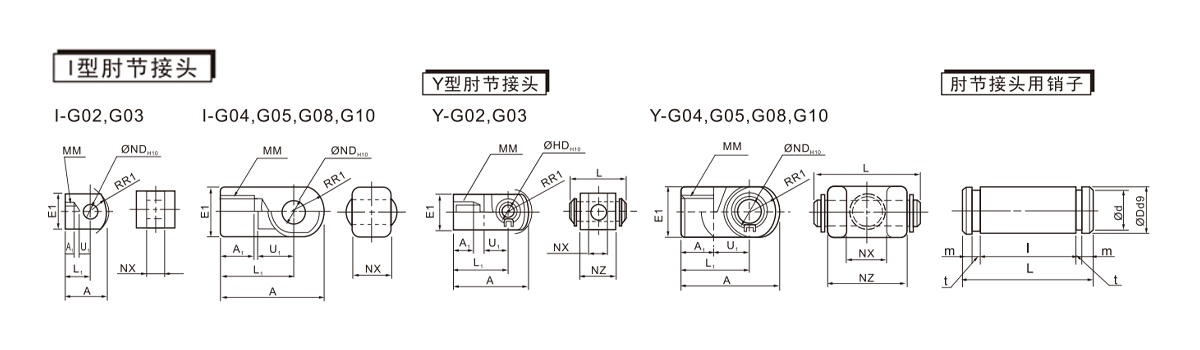

    সিলিন্ডার ব্যাস (মিমি) টাইপ I কনুই জয়েন্ট Y-টাইপ কনুই যুগ্ম সংযোগকারী কনুই জয়েন্ট পিন
    অংশ সংখ্যা A A1 E1 L1 এমএম আরআর1 U1 ND H10 এনএক্স অংশ সংখ্যা A A1 E1 L1 এমএম আরআর1 U1 ND H10 এনএক্স এনএল L অংশ সংখ্যা ØDd9 L od I m t
    20 I-G02 34 8.5 □16 25 M8×125 10.3 11.5 8 0.058
    0     		8 -0.2
    -0.4     		Y-G02 34 8.5 □ 16 25 M8×125 10.3 11.5 8 0.058
    0     		8 0.4
    0.2     		16 21 IY-G02 8 0.040
    0.076     		21 7.6 16.2 1.5 0.9
    25,32 I-G03 41 10.5 □20 30 M10×125 12.8 14 10 0.058
    0     		10 -0.2
    -0.4     		Y-G03 41 10.5 □ ২০ 30 M10×125 12.8 14 10 0.058
    0     		10 0.4
    0.2     		20 25.6 IY-G03 10 0.040
    0.076     		25.6 9.6 20.2 1.55 1.15
    40 I-G04 42 14 Ø20 30 M14×1.5 12 14 10 0.058
    0     		18 -0.3
    -0.5     		Y-G04 42 16 φ20 30 M14×1.5 12 14 10 0.058
    0     		18 0.5
    0.3     		36 41.6 Y-G04 10 0.040
    0.076     		41.6 9.6 36.2 1.55 1.15
    50,53 I-G05 56 18 Ø28 40 M18×1.5 16 20 14 0.070
    0     		22 -0.3
    -0.5     		Y-G05 56 20 φ28 40 M18×1.5 16 20 14 0.070
    0     		22 0.5
    0.3     		44 50.6 IY-G05 14 0.050
    0.093     		50.6 13.4 44.2 2.05 1.15
    80 I-G08 71 21 Ø38 50 M22×1.5 21 27 18 0.070
    0     		28 -0.3
    -0.5     		Y-G08 71 23 φ৩৮ 50 M22×1.5 21 27 18 0.070
    0     		28 0.5
    0.3     		56 64 IY-G08 18 0.050
    0.093     		64 17 56.2 2.55 1.35
    100 I-G10 79 21 Ø44 55 M26×1.5 24 31 22 0.084
    0     		32 -0.3
    -0.5     		Y-G10 79 24 φ44 55 M26×1.5 24 31 22 0.084
    0     		32 0.5
    0.3     		64 72 IY-G10 22 0.055
    0.177     		72 21 64.2 2.55 1.35
    *Ø80 এবং Ø100 সিলিন্ডারের কনুই জয়েন্টগুলির জন্য ব্যবহৃত পিনগুলি ডাবল কানের রিংয়ের জন্য ব্যবহৃত পিনগুলির মতোই৷
