গাইড রড সহ MGP সিরিজের পাতলা সিলিন্ডার সরবরাহকারী

বাড়ি / পণ্য / এয়ার সিলিন্ডার / মাল্টি-অক্ষ সিলিন্ডার / গাইড রড সহ MGP সিরিজের পাতলা সিলিন্ডার

গাইড রড সহ MGP সিরিজের পাতলা সিলিন্ডার গাইড রড সহ MGP সিরিজের পাতলা সিলিন্ডার
  • গাইড রড সহ MGP সিরিজের পাতলা সিলিন্ডার
  • গাইড রড সহ MGP সিরিজের পাতলা সিলিন্ডার
মাল্টি-অক্ষ সিলিন্ডার

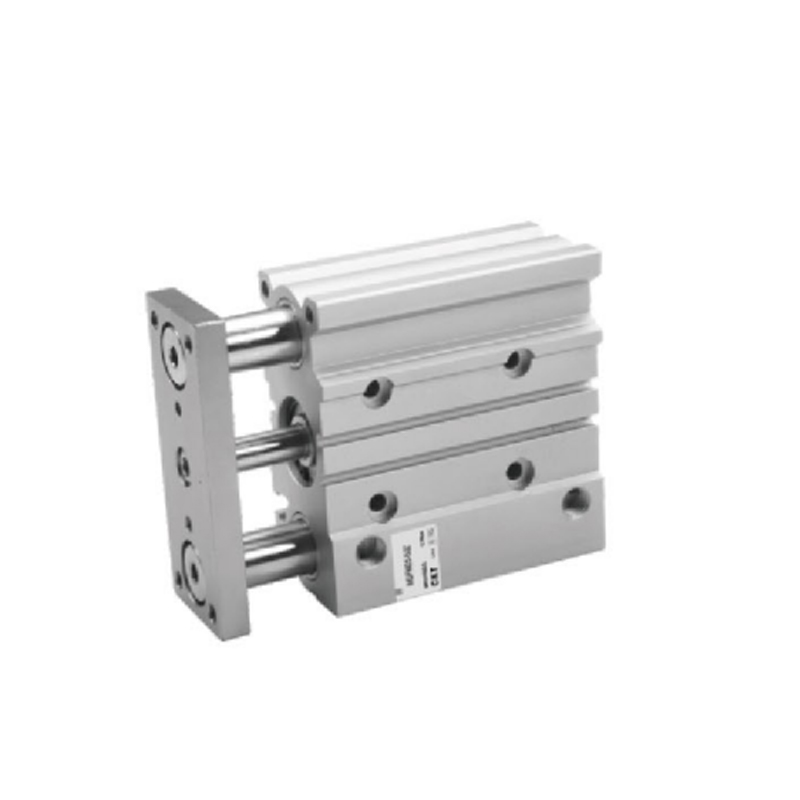

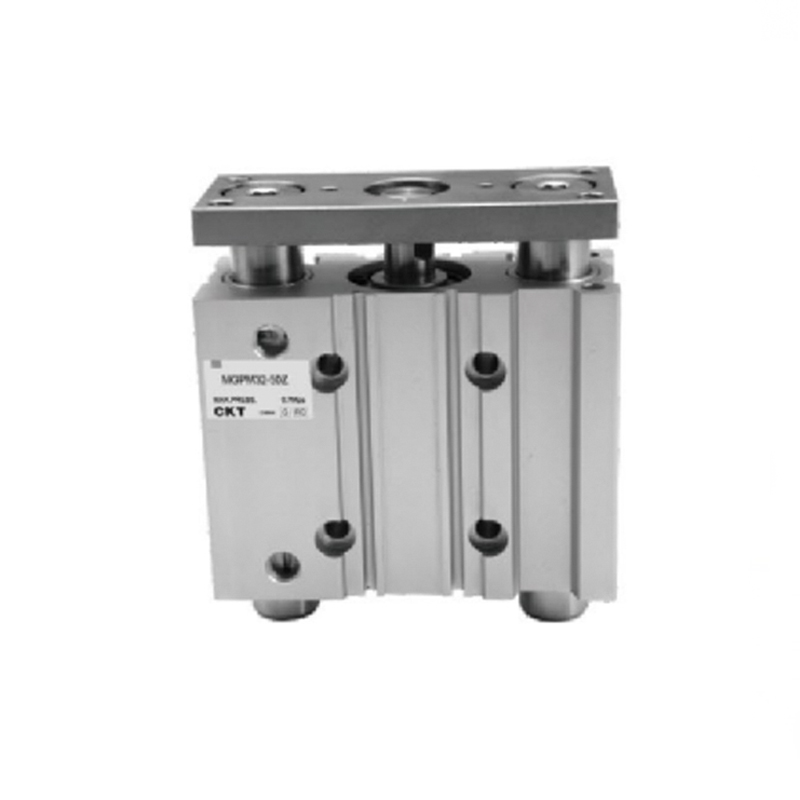

গাইড রড সহ MGP সিরিজের পাতলা সিলিন্ডার

1. ছোট আকার এবং হালকা ওজন
2. শক্তিশালী পার্শ্বীয় লোড প্রতিরোধের
3. শক্তিশালী ঘূর্ণন সঁচারক বল প্রতিরোধের
4. উচ্চ অ ঘূর্ণন নির্ভুলতা
5. গাইড রড ভারবহন একটি স্লাইডিং বিয়ারিং বা একটি বল ভারবহন হতে পারে
6. ইনস্টল করা সহজ
7. দুই পাশের পাইপের অবস্থান নির্বাচন করা যেতে পারে

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:গাইড রড সহ MGJ সিরিজের ক্ষুদ্র সিলিন্ডার
পরবর্তী:রড ডাবল রড সিলিন্ডারের মাধ্যমে CXSW সিরিজ

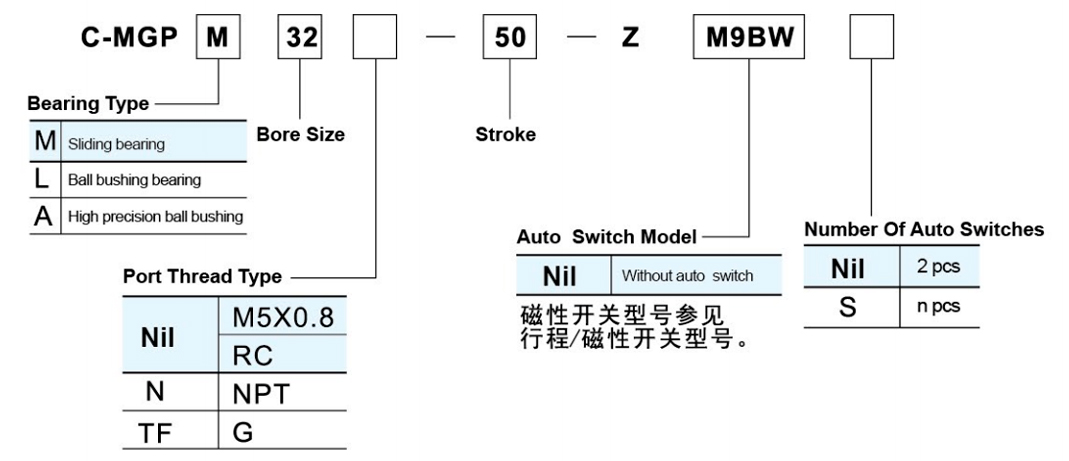

  • স্ট্যান্ডার্ড স্পেসিফিকেশন
    বোরের আকার (মিমি) 12 16 20 25 32 40 50 63 80 100
    তরল বায়ু
    অ্যাকশন দ্বৈত অভিনয়
    সর্বোচ্চ অপারেটিং চাপ (MPa) 1.0
    ন্যূনতম অপারেটিং চাপ (MPa) 0.12 0.1
    পরিবেষ্টিত এবং তরল তাপমাত্রা -10 ~ 60 ℃ (কোন হিমায়িত নয়)
    পিস্টন গতি 50~500mm/s 50 ~ 400 মিমি
    কুশন উভয় প্রান্ত রাবার বাম্পার
    স্ট্রোক দৈর্ঘ্য সহনশীলতা 1.5 মিমি
    * তৈলাক্তকরণ প্রয়োজন নেই
    ভারবহন স্লাইড বিয়ারিং/বল বুশিং/উচ্চ নির্ভুল বলবুশিং
    অ-ঘূর্ণায়মান
    নির্ভুলতা
    (বাতা অংশ)     		স্লাইড বিয়ারিং ±0.08° ±0.07° ±0.06° ±0.05° ±0.04°
    বল বুশিং ±0.10° ±0.09° ±0.08° ±0.06° ±0.05°
    উচ্চ নির্ভুলতা
    বল বুশিং
    পাইপিং পোর্ট M5×0.8 1/8 1/4 3/8
    *আপনি যদি তৈলাক্তকরণ ব্যবহার করতে চান তাহলে অনুগ্রহ করে ISOVG32 ব্যবহার করুন।

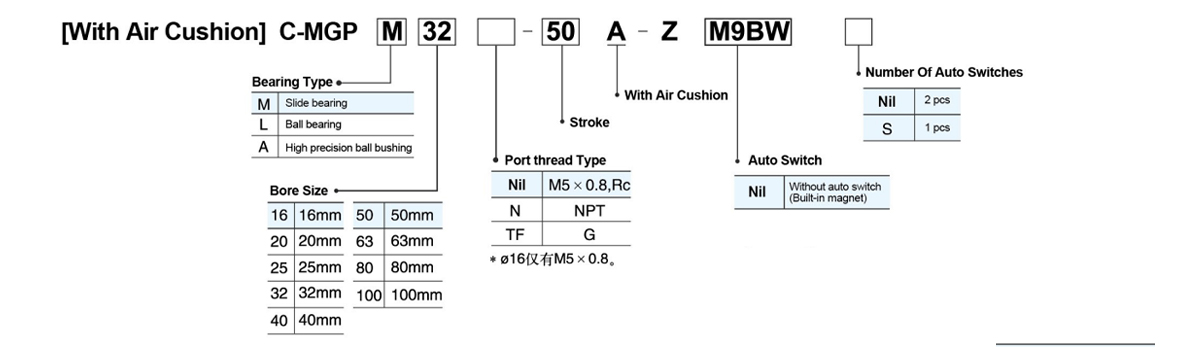

    বোরের আকার(মিমি) 16 20,25,32,40,50,63,80,100
    সর্বাধিক অপারেটিং চাপ (MPa) 1.0
    ন্যূনতম অপারেটিং চাপ (MPa) 0.15 0.12
    কুশন বায়ু cushion on both ends

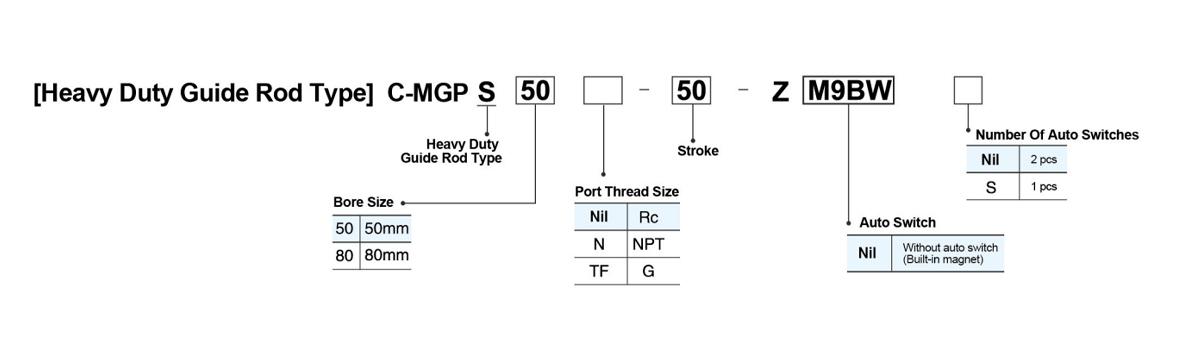

    স্পেসিফিকেশন
    বোরের আকার (মিমি) 50 80
    অপারেটিং চাপের পরিসীমা (MPa) 0.1~1.0
    অপারেটিং পিস্টন গতি (মিমি/সে) ৫০~৪০০
    কুশন উভয় প্রান্তে রাবার বাম্পার
    স্ট্যান্ডার্ড স্ট্রোক 25,50,75,100,125,150,175,200
    শেষ প্লেট নন-ঘূর্ণায়মান সঠিকতা ±0.05° ±0.04°

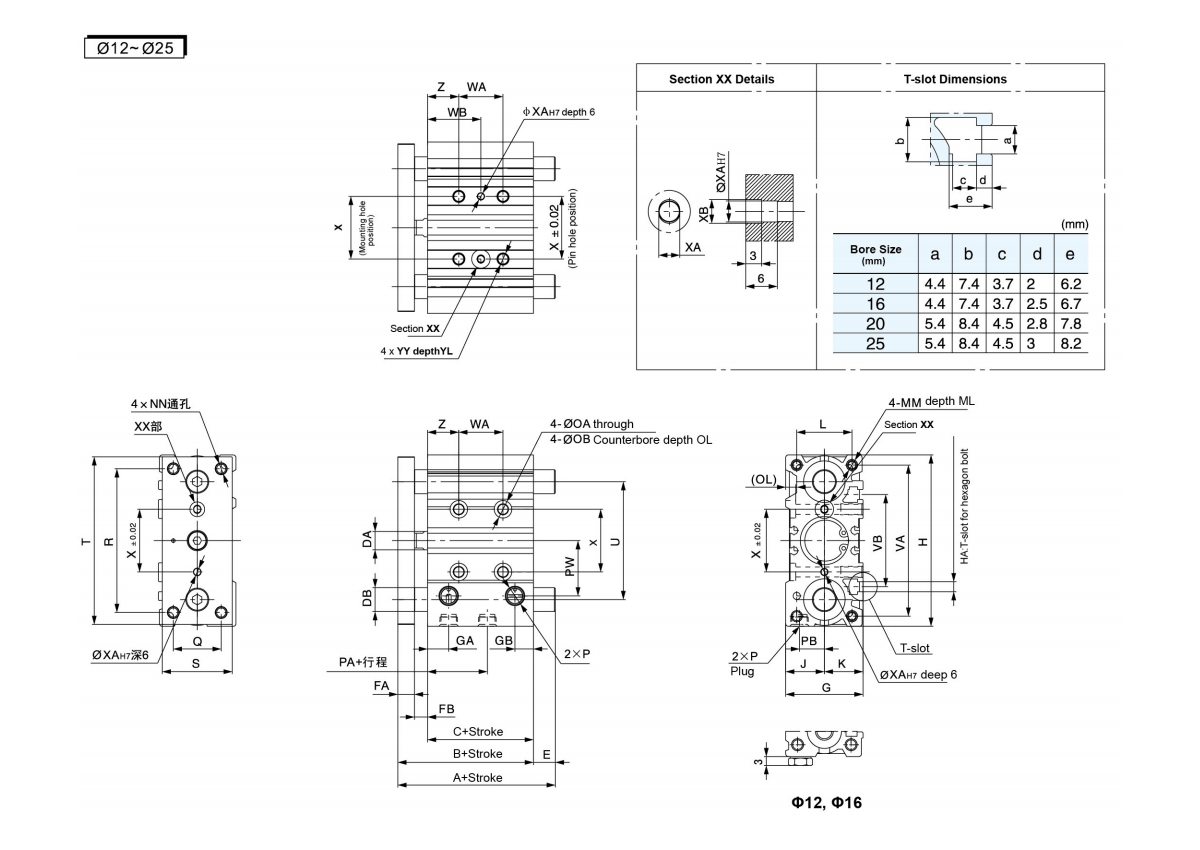

  • C-MGPM,C-MGPL,C-MGপিএ সাধারণ মাত্রা                                                                                                                                                                 (মিমি)
    বোর
    আকার
    (মিমি)     		স্ট্রোক (মিমি) B C ডিএ এফ.এ FB G জিএ জিবি H হা J K L এমএম এমএল এনএন OA ওবি ওএল P
    শূন্য টিএন টিএফ
    12 10,20,30,40,50,75,100,
    125,150,175,200,250     		42 29 6 7 6 26 11.5 8 58 M4 13 13 18 M4×0.7 10 M4×0.7 4.3 8 4.5 M5×0.8 - -
    16 46 33 8 7 6 30 11.5 8.5 64 M4 15 15 22 M5×0.8 12 M5×0.8 4.3 8 4.5 M5×0.8 - -
    20 20,30,40,50,75,100,125,150,
    175,200,250,300,350,400     		53 37 10 8 8 36 11.5 9 83 M5 18 18 24 M5×0.8 13 M5×0.8 5.4 9.5 5.5 Rc1/8 NPT1/8 জি 1/8
    25 53 37.5 10 9 7 42 11.5 9.5 93 M5 21 21 30 M6×1.0 15 M6×1.0 5.4 9.5 5.5 Rc1/8 NPT1/8 জি 1/8

    বোর
    আকার
    (মিমি)     		পিএ পিবি পিডব্লিউ Q R S T U ভিএ ভিবি WA WB X XA এক্সবি YY YL Z
    30 তম বা
    কম     		9sr3oS
    কম     		100তম 200তম বা তার কম 200তম 300তম বা তার কম 300 তম 30 তম বা
    কম     		30তম 100তম বা তার কম 100তম 200তম বা তার কম 200তম 300তম বা তার কম 300 তম
    12 13 8 18 14 48 22 56 41 50 37 20 40 110 200 - 15 25 60 105 - 23 3 3.5 M5×0.8 10 5
    16 14.5 10 19 16 54 25 62 46 56 38 24 44 110 200 - 17 27 60 105 - 24 3 3.5 M5×0.8 10 5
    20 13.5 10.5 25 18 70 30 81 54 72 44 24 44 120 200 300 29 39 77 117 167 28 3 3.5 M6×1.0 12 17
    25 12.5 13.5 30 26 78 38 91 64 82 50 24 44 120 200 300 29 39 77 117 167 34 4 4.5 M6×1.0 12 17

    C-MGPM স্লাইড বিয়ারিং IA,ডিবি,E মাত্রা                                 (মিমি)
    বোর
    আকার
    (মিমি)     		A ডিবি E
    50তম বা তার কম 50তম 100তম বা তার কম 100তম 200তম বা তার কম 200 তম 50তম বা তার কম 50তম 100তম বা তার কম 100তম 200তম বা তার কম 200 তম
    12 42 60.5 82.5 82.5 8 0 18.5 40.5 40.5
    16 46 64.5 92.5 92.5 10 0 18.5 46.5 46.5
    20 53 77.5 77.5 110 12 0 24.5 24.5 57
    25 53.5 77.5 77.5 109.5 16 0 24 24 56



    সি-এমজিপিএল (বল বুশিং)
    C-MGপিএ(Hlgh নির্ভুল বল বুশিং)/A,ডিবি,E মাত্রা   (মিমি)
    বোরSize(mm) A ডিবি E
    30তম বা তার কম 30তম 100তম বা তার কম 100তম 200তম বা তার কম 200 তম 30তম বা তার কম 30তম 100তম বা তার কম 100তম 200তম বা তার কম 200 তম
    12 43 55 84.5 84.5 6 1 13 42.5 42.5
    16 49 65 94.5 94.5 8 3 19 48.5 48.5
    20 59 76 100 117.5 10 6 23 47 64.5
    25 65.5 81.5 100.5 117.5 13 12 28 47 64

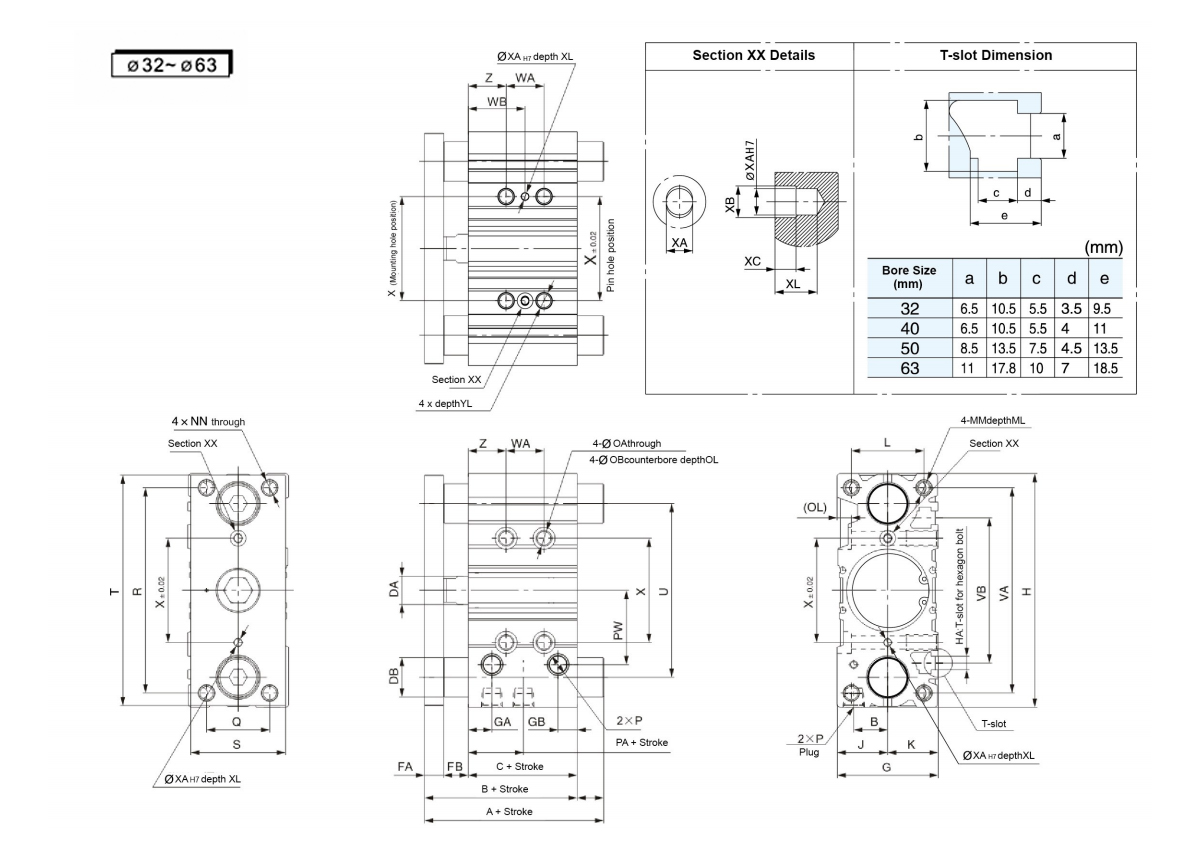

    C-MGPM,C-MGPL,C-MGপিএ সাধারণ মাত্রা                                                                                                                                                                 (মিমি)
    বোর
    আকার
    (মিমি)     		স্ট্রোক (মিমি) B C ডিএ এফ.এ FB G জিএ জিবি H হা J K L এমএম এমএল এনএন OA ওবি ওএল P
    শূন্য টিএন টিএফ
    32 25,50,75,
    100,125,150,
    175,200,250,
    300,350,400।     		59.5 37.5 14 10 12 48 12 9.5 112 M6 24 24 34 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 জি 1/8
    40 66 44 14 10 12 54 15 12 120 M6 27 27 40 M8×1.25 20 M8×1.25 6.7 11 7.5 Rc1/8 NPT1/8 জি 1/8
    50 72 44 18 12 16 64 14.5 12 148 M8 32 32 46 M10×1.5 22 M10×1.5 8.6 14 9 Rc1/4 NPT1/4 জি 1/4
    63 77 49 18 12 16 78 15.5 14 162 M10 39 39 58 M10×1.5 22 M10×1.5 8.6 - 9 Rc1/4 NPT1/4 জি 1/4

    বোর
    আকার
    (মিমি)     		পিএ পিবি পিডব্লিউ Q R S T U ভিএ ভিবি WA WB X XA এক্সবি এক্সসি এক্সএল YY YL Z
    25তম বা তার কম 25তম 100তম বা তার কম 100তম 200তম বা তার কম 200তম 300তম বা তার কম 300 তম 25তম বা তার কম 25তম 100তম বা তার কম 100তম 200তম বা তার কম 200তম 300তম বা তার কম 300 তম
    32 6.5 16 35.5 30 96 44 110 78 98 63 24 48 124 200 300 33 45 83 121 171 42 4 4.5 3 6 M8×1.25 16 21
    40 13 18 39.5 30 104 44 118 86 106 72 24 48 124 200 300 34 46 84 122 172 50 4 4.5 3 6 M8×1.25 16 22
    50 9 21.5 47 40 130 60 146 110 130 92 24 48 124 200 300 36 48 86 124 174 66 5 6 4 8 M10×1.5 20 24
    63 13 28 58 50 130 70 158 124 142 110 28 52 128 200 300 38 50 88 124 174 80 5 6 4 8 M10×1.5 20 24

    C-MGPM স্লাইড বিয়ারিং IA,ডিবি,E মাত্রা                                                 (মিমি)
    বোর
    আকার
    (মিমি)     		A ডিবি E
    50তম বা তার কম 50তম 200তম বা তার কম 200 তম 50তম বা তার কম 50তম 200তম বা তার কম 200 তম
    32 75 93.5 129.5 20 15.5 34 70
    40 75 93.5 129.5 20 9 27.5 63.5
    50 88.5 109.5 150.5 25 16.5 37.5 78.5
    63 88.5 109.5 150.5 25 11.5 32.5 73.5

    সি-এমজিপিএল (বল বুশিং)
    C-MGPA(Hlgh নির্ভুল বল বুশিং)/A,DB,E মাত্রা(মিমি)
    বোর
    আকার
    (মিমি)     		A ডিবি E
    50তম বা তার কম 50তম 100তম বা তার কম 100তম 200তম বা তার কম 200 তম 50তম বা তার কম 50তম 100তম বা তার কম 100তম 200তম বা তার কম 200 তম
    32 79.5 96.5 116.5 138.5 16 20 37 57 79
    40 79.5 96.5 116.5 138.5 16 13.5 30.5 50.5 72.5
    50 91.5 112.5 132.5 159.5 20 19.5 40.5 60.5 87.5
    63 91.5 112.5 132.5 159.5 20 14.5 35.5 55.5 82.5

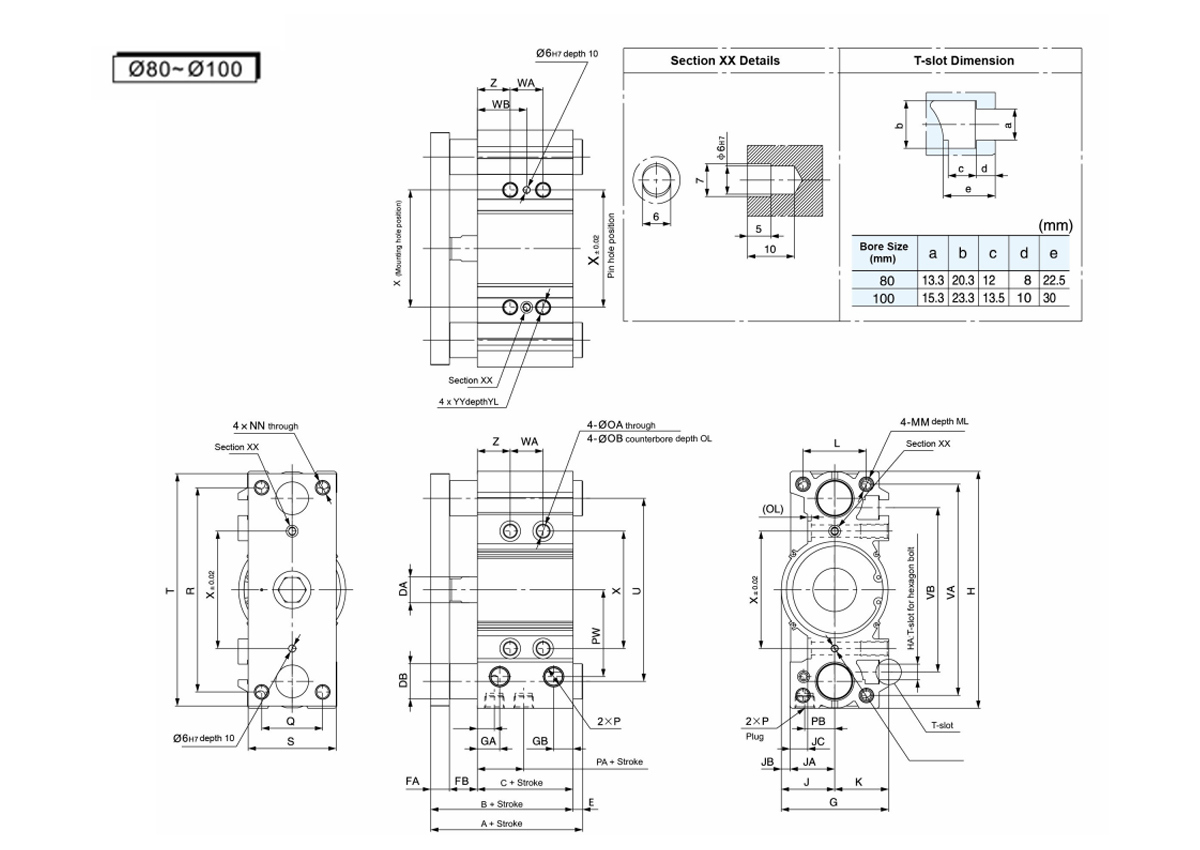

    C-MGPM,C-MGPL,C-MGPA সাধারণ মাত্রা                                                                                                (মিমি)
    বোর
    আকার
    (মিমি)
    স্ট্রোক
    (মিমি)     		B C ডিএ এফ.এ FB G জিএ জিবি জিসি H হা J জে.এ জেবি জে.সি K L এমএম এমএল এনএন OA ওবি ওএল P
    শূন্য টিএন টিএফ
    80 25,50,75,100,
    125,150,175,200,
    250,300,350,400     		96.5 56.5 22 16 24 91.5 19 16.5 14.5 202 M12 45.5 38 7.5 15 46 54 M12×1.75 25 M12×1.75 10.6 17.5 3 Rc3/8 NPT3/8 G3/8
    100 16 66 26 19 31 111.5 22.5 20.5 18 240 M14 55.5 45 10.5 10 56 62 M14x2.0 31 M14x2.0 12.5 20 8 Rc3/8 NPT3/8 G3/8

    বোর
    আকার
    (মিমি)     		পিএ পিবি পিডব্লিউ Q R S T U ভিএ ভিবি WA WB X YY YL Z
    25তম বা তার কম 25তম 100তম বা তার কম 100তম 200তম বা তার কম 200তম 300তম বা তার কম 300 তম 25তম বা তার কম 25তম 100তম বা তার কম 100তম 200তম বা তার কম 200 তম
    300তম বা তার কম     		300 তম
    80 14.5 25.5 74 52 174 75 198 156 180 140 28 52 128 200 300 42 54 92 128 178 100 M12×1.75 24 28
    100 17.5 32.5 89 64 210 90 236 188 210 166 48 72 148 220 320 35 47 85 121 171 124 M14×2.0 28 11

    সি-এমজিপিএম স্লাইড বিয়ারিং আইএ, ডিবি, ই ডাইমেনশন
    (মিমি)
    বোর
    আকার
    (মিমি)     		A ডিবি E
    50তম বা তার কম 50 তম
    200তম বা তার কম     		200 তম 50তম বা তার কম 50 তম
    200তম বা তার কম     		200 তম
    80 104.5 131.5 180.5 30 8 35 84
    100 126.5 151.5 190.5 36 10.5 35.5 74.5

    সি-এমজিপিএল (বল বুশিং)
    C-MGPA (উচ্চ নির্ভুল বল বুশিং) / A,DB,E মাত্রা
    (মিমি)
    বোর
    আকার
    (মিমি)     		A ডিবি E
    25তম বা তার কম ২৫তম ৫০তম বা তার কম 50তম 200তম বা তার কম 200 তম 25তম বা তার কম ২৫তম ৫০তম বা তার কম 50তম 200তম বা তার কম 200 তম
    80 104.5 128.5 158.5 191.5 25 8 32 62 95
    100 119.5 145.5 178.5 201.5 30 3.5 29.5 62.5 85.5
