TDA/TN সিরিজ ডাবল সিলিন্ডার (Ø10~Ø32) সরবরাহকারী

বাড়ি / পণ্য / এয়ার সিলিন্ডার / মাল্টি-অক্ষ সিলিন্ডার / TDA/TN সিরিজ ডাবল সিলিন্ডার (Ø10~Ø32)

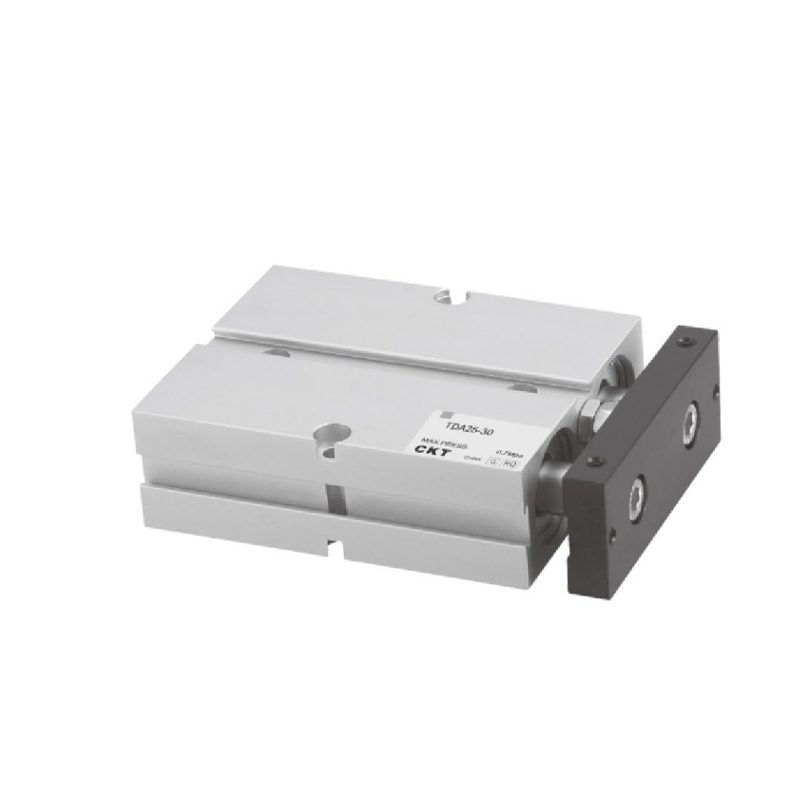

TDA/TN সিরিজ ডাবল সিলিন্ডার (Ø10~Ø32)
  • TDA/TN সিরিজ ডাবল সিলিন্ডার (Ø10~Ø32)
মাল্টি-অক্ষ সিলিন্ডার

TDA/TN সিরিজ ডাবল সিলিন্ডার (Ø10~Ø32)

1. এমবেডেড বডি স্থির এবং ইনস্টলেশনের স্থান বাঁচাতে ইনস্টল করা হয়েছে;
2. এটির নির্দিষ্ট অ্যান্টি-বেন্ডিং এবং অ্যান্টি-টরশন বৈশিষ্ট্য রয়েছে এবং এটি নির্দিষ্ট পার্শ্বীয় লোড সহ্য করতে পারে;
3. মাল্টি-পজিশন লোডিং সুবিধার জন্য ফিক্সিং প্লেটের তিন দিকে মাউন্টিং গর্ত রয়েছে;
4. শরীরের সামনের প্রান্তে বিরোধী সংঘর্ষ প্যাড সিলিন্ডার স্ট্রোক সামঞ্জস্য করতে এবং প্রভাব উপশম করতে পারে;
5. এই সিরিজের সিলিন্ডারের স্ট্যান্ডার্ড কনফিগারেশন হল ম্যাগনেটিক টাইপ, এবং ম্যাগনেটিক টাইপ ছাড়া কোন বিকল্প নেই।

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:CXS সিরিজ ডাবল সিলিন্ডার (বেসিক টাইপ)
পরবর্তী:কোনো পরবর্তী নিবন্ধ নেই
  • স্পেসিফিকেশন
    বোরের আকার (মিমি) 10 16 20 25 32
    অ্যাকশন দ্বৈত অভিনয়
    তরল বায়ু
    অপারেটিং প্রেশার রেঞ্জ 0.1~1.0MPa(14~145psi)
    প্রমাণ চাপ 1.5MPa(215psi)
    অপারেটিং তাপমাত্রা
    (℃)     		-20~70
    অপারেটিং স্পিড রেঞ্জ
    (মিমি/সেকেন্ড)     		30~500
    সামঞ্জস্যযোগ্য স্ট্রোক -10~0
    স্ট্রোক দৈর্ঘ্য সহনশীলতা 1.00
    কুশন বাম্পার
    অ-ঘূর্ণায়মান সহনশীলতা ±0.4° ±0.3°
    পোর্ট সাইজ M5×0.8 পিটি 1/8
    *নন-ঘূর্ণন নির্ভুলতা বলতে বোঝায় যে কোণে সিলিন্ডার ফিক্সিং প্লেটটি ঘোরাতে পারে যখন সিলিন্ডার সম্পূর্ণরূপে প্রত্যাহার করা হয়；
    **এনপিটি এবং জি থ্রেড ধরনের পাইপ সংযোগের জন্য উপলব্ধ।
    এছাড়াও: C-TN সিরিজ সম্পূর্ণ চৌম্বক।

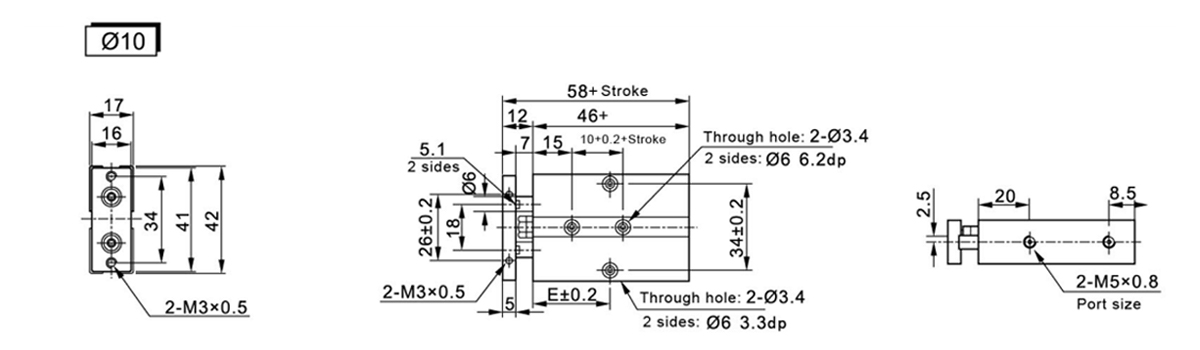

  • প্রতীক/স্ট্রোক 10 20 30 40 50 60 70 80 90 100
    E 30 30 35 40 45 50 55 60 65 70

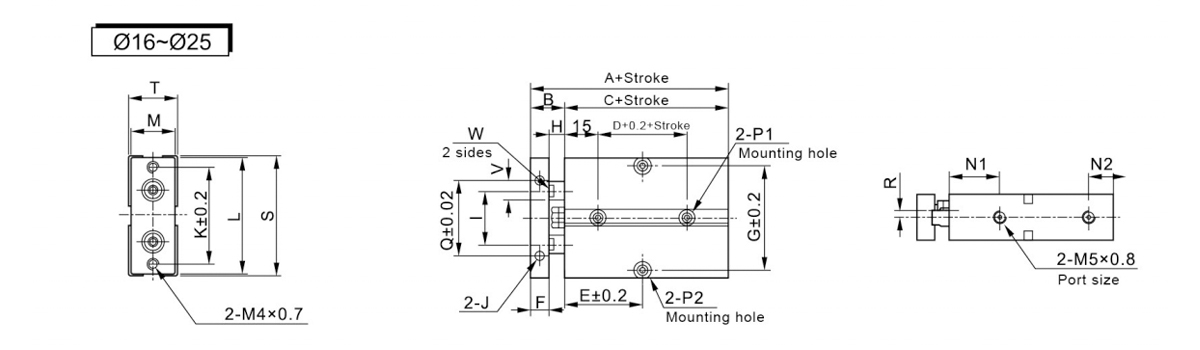

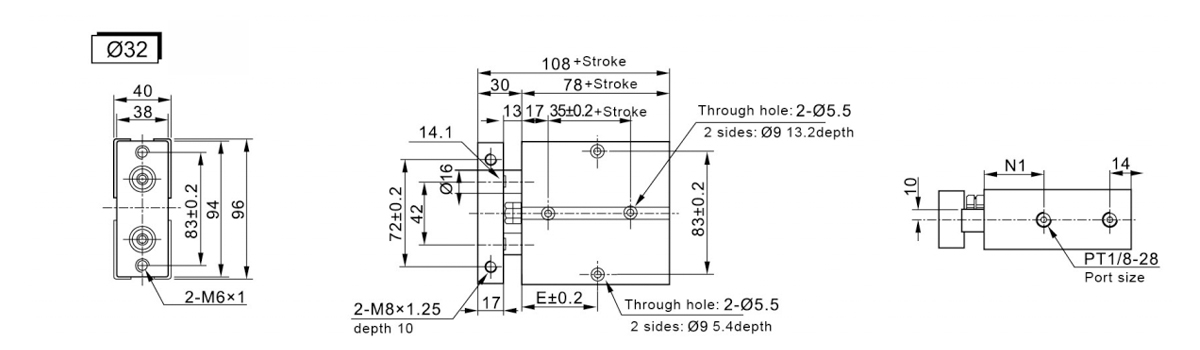

    প্রতীক/স্ট্রোক A B C D স্ট্রোক≤ 10 20 30 40 50 60 70 80 90 100 125 150 175 200 F
    16 68 15 53 20 E 30 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 8
    20 78 20 58 20 35 35 40 45 50 55 60 65 70 75 87.5 100 112.5 125 10
    25 81 19 62 30 40 40 45 50 55 60 65 70 75 80 92.5 105 117.5 130 10

    প্রতীক/স্ট্রোক G H 1 J K L M N1 N2 P1 P2 Q R S T V W
    16 47 7 24 M4×0.7 গভীরতা5 47 53 20 22 11 উভয় দিক: 07.5 গভীরতা 7.2 মিমি গর্তের মধ্য দিয়ে Ø4.5 উভয় দিক: 08 গভীরতা 4.5 মিমি গর্তের মাধ্যমে 4.5 34 3 54 21 8 6.1
    20 55 10 28 M4×0.7 গভীরতা5 55 61 24 25 12 উভয় দিক: 07.5 গভীরতা 7.2 মিমি গর্তের মধ্য দিয়ে Ø4.5 উভয় পক্ষ: 08 গভীরতা 4.5 মিমি গর্তের মাধ্যমে Ø4.5 44 3.5 62 25 10 8.1
    25 66 9 34 M4×0.7 গভীরতা5 66 72 29 27 12 উভয় দিক: 07.5 গভীরতা 7.2 মিমি গর্তের মধ্য দিয়ে Ø4.5 উভয় দিক: 08 গভীরতা 4.5 মিমি গর্তের মাধ্যমে 4.5 56 6 73 30 12 10.1

    প্রতীক/স্ট্রোক 10 20 30 40 50 60 70 80 90 100 125 150 175 200
    E 45 50 55 60 65 70 75 80 85 90 102.5 115 127.5 140
    N1 35 40
