CDJPB সিরিজ (ডাবল অ্যাক্টিং) নিডেল সিলিন্ডার সরবরাহকারী

বাড়ি / পণ্য / এয়ার সিলিন্ডার / সুই সিলিন্ডার / CDJPB সিরিজ (ডাবল অ্যাক্টিং) নিডেল সিলিন্ডার

CDJPB সিরিজ (ডাবল অ্যাক্টিং) নিডেল সিলিন্ডার
  • CDJPB সিরিজ (ডাবল অ্যাক্টিং) নিডেল সিলিন্ডার
সুই সিলিন্ডার

CDJPB সিরিজ (ডাবল অ্যাক্টিং) নিডেল সিলিন্ডার

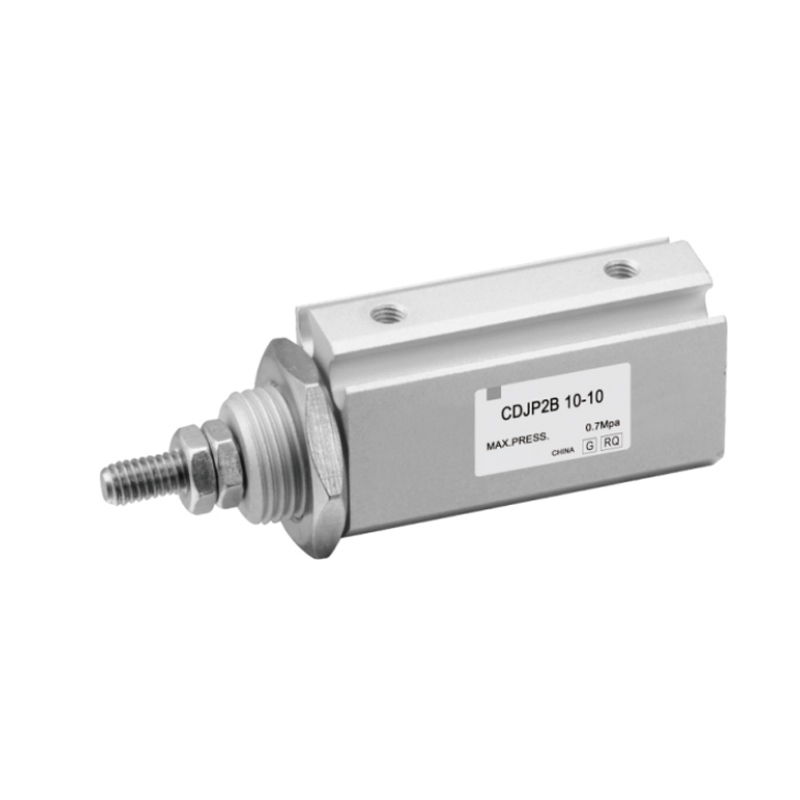

CDJPB সিরিজ (ডাবল অ্যাক্টিং) নিডেল সিলিন্ডার হল একটি নির্ভুল বায়ুসংক্রান্ত অ্যাকুয়েটর যা স্থান-সীমাবদ্ধ পরিস্থিতিগুলির জন্য ডিজাইন করা হয়েছে। এটি একটি কম্প্যাক্ট কাঠামোর মাধ্যমে দক্ষ লিনিয়ার রেসিপ্রোকেটিং গতি অর্জন করে এবং অত্যন্ত সমন্বিত অটোমেশন সিস্টেমের জন্য উপযুক্ত।

মূল বৈশিষ্ট্য:

1. চরম স্থান ব্যবহার: অত্যন্ত নিবিড় কনফিগারেশন এবং লাইটওয়েট বডি উল্লেখযোগ্যভাবে ইকুইপমেন্ট লেআউট স্পেসকে অপ্টিমাইজ করে এবং স্থানের সীমাবদ্ধতার সাথে সিস্টেমের অভিযোজনযোগ্যতা উন্নত করে।

2. কনফিগারেশন নমনীয়তা: স্ট্রোক এবং সিলিন্ডার ব্যাস প্যারামিটার গ্রুপের একাধিক স্পেসিফিকেশন কভার করে, ডিফারেন্টিয়েটেড লোড এবং ডাইনামিক প্রয়োজনীয়তার সাথে খাপ খাইয়ে নেয় এবং অ্যাপ্লিকেশনের প্রস্থ নিশ্চিত করে।

3. সিস্টেম ইন্টিগ্রেশন স্বাধীনতা: মডুলার ইনস্টলেশন টপোলজি এবং বর্ধিত আনুষঙ্গিক ইন্টারফেস সমর্থন করে, এটি ব্যবহারের জন্য প্রস্তুত বৈশিষ্ট্য দেয় এবং ইঞ্জিনিয়ারিং ইন্টিগ্রেশন জটিলতা হ্রাস করে।

4. এমবেডেড সনাক্তকরণ ইউনিট: একটি সমন্বিত বডি টপোলজি স্ট্রাকচার তৈরি করতে একটি নন-কন্টাক্ট ম্যাগনেটিক ইন্ডাকশন সুইচকে ইন্টিগ্রেট করে এবং ডিবাগিং-ফ্রি পজিশনিং সিগন্যাল ফিডব্যাক ফাংশন উপলব্ধি করে৷

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:কোনো পূর্ববর্তী নিবন্ধ নেই
পরবর্তী:সিজেপিবি সিরিজ (একক অভিনয়) নিডেল সিলিন্ডার
  • সিলিন্ডার ব্যাস (মিমি) 6 10 15
    ব্যবহৃত তরল বায়ু
    অ্যাকচুয়েশন টাইপ ডাবল-অভিনয়
    সর্বোচ্চ অপারেটিং চাপ  MPa 0.7
    ন্যূনতম অপারেটিং চাপ এমপিএ 0.12 0.06
    পরিবেষ্টিত এবং তরল তাপমাত্রা অ-চৌম্বকীয় সুইচ: -10 ডিগ্রি সেলসিয়াস,
    চৌম্বক সুইচ: -10°C থেকে 60°C
    বাফারিং উভয় প্রান্তে রাবার বাফার
    পিস্টন গতি 50~500mm/s
    স্ট্রোক সহনশীলতা মিমি 10
    * তৈলাক্তকরণ প্রয়োজন নেই
    সংযোগ ব্যাস M5×0.8
    *যদি তৈলাক্তকরণের প্রয়োজন হয়, টারবাইন তেল নং ব্যবহার করুন

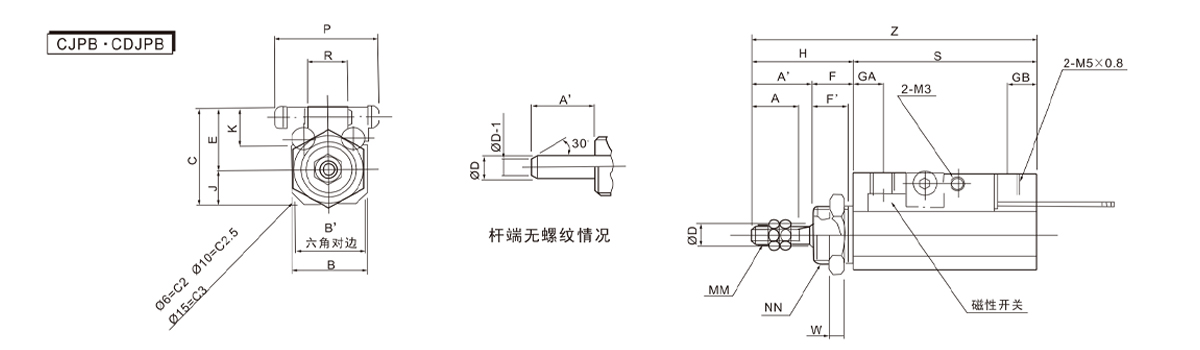

  • সিলিন্ডার ব্যাস
    (মিমি)     		A ক' B খ' ØD F চ' জিএ জিবি H J K এমএম এনএন R S W Z ম্যাগনেটিক সুইচ
    ৫ম দশম 15তম 20 তম 30 তম ৫ম দশম 15তম 20 তম 30 তম C E P
    6 7 9 14 14 3 8 6.5 6 6 17 6 8 M3×0.5 M10×1.0 7 30.5 35.5 40.5 45.5 - 3 47.5 52.5 57.5 62.5 - 16.5 10.5 20
    10 10 12 15 17 5 8 6.5 6 7 20 7 8 M4×0.7 M12×1.0 8 30.5 35.5 40.5 45.5 55.5 4 50.5 55.5 60.5 65.5 75.5 20 13 21
    15 12 14 20 19 6 10 8.5 6 7 24 9 8 M5×0.8 M14×1.0 10 30.5 35.5 40.5 45.5 55.5 5 54.5 59.5 64.5 69.5 79.5 24.5 15.5 23

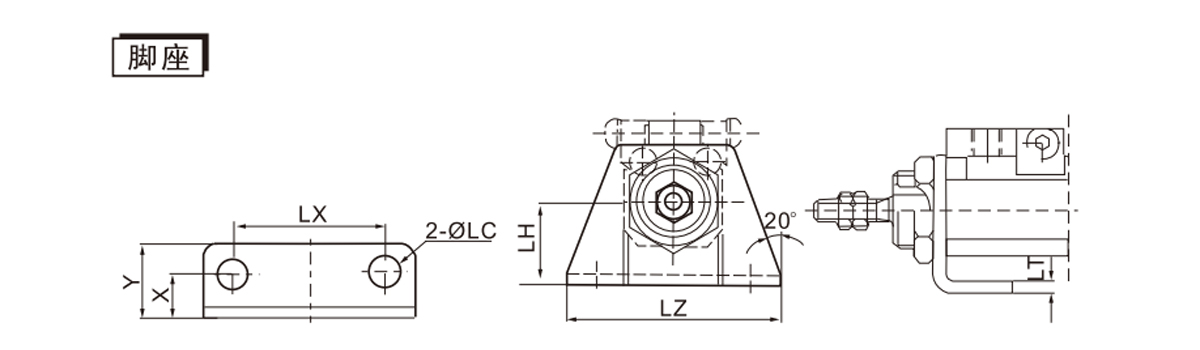

    সিলিন্ডার ব্যাস
    (মিমি)     		ফুটরেস্ট
    অংশ সংখ্যা এলএইচ এলটি এলজেড এলএক্স X Y ØLC
    6 CP-L006 11 1.6 28 20 6.5 10.5 3.4
    10 CP-L010 13 1.6 33 24 7 12 4.5
    15 CP-L015 18 2.3 43 30 10 16.5 4.5

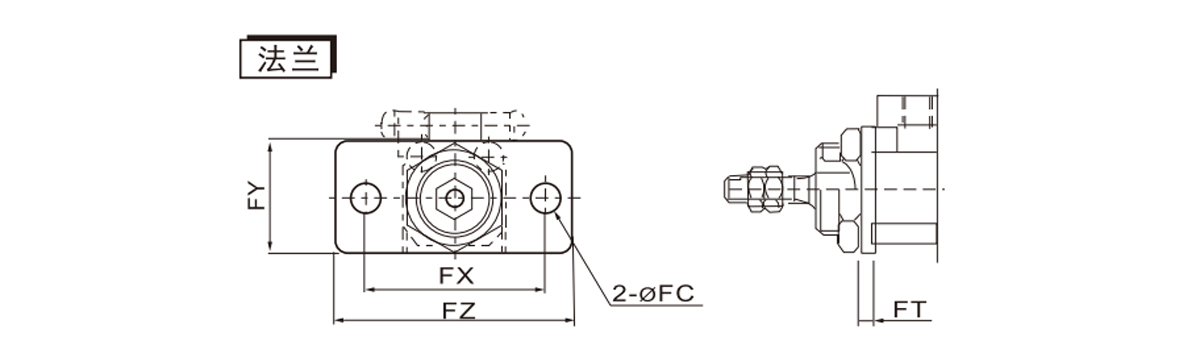

    সিলিন্ডার ব্যাস
    (মিমি)     		ফ্ল্যাঞ্জ
    অংশ সংখ্যা এফটি এফএক্স FY FZ ØFC
    6 CP-F006 1.6 24 16 32 3.4
    10 CP-F010 1.6 28 18 37 4.5
    15 CP-F015 2.3 36 22 49 5.5

    সিলিন্ডার ব্যাস
    (মিমি)     		কানের খাদ আসন অংশ সংখ্যা S Z জেডজেড R
    ৫ম দশম 15তম 20 তম 30 তম ৫ম দশম 15তম 20 তম 30 তম ৫ম দশম 15তম 20 তম 30 তম
    6 CP-T006 35.5 40.5 45.5 50.5 - 48.5 53.5 58.5 63.5 - 52.5 57.5 62.5 67.5 - 7
    10 CP-T010 40.5 45.5 50.5 55.5 65.5 54 59 64 69 79 60.5 65.5 70.5 75.5 85.5 8
    15 CP-T015 42 47 52 57 67 58 63 68 73 83 66 71 76 81 91 10

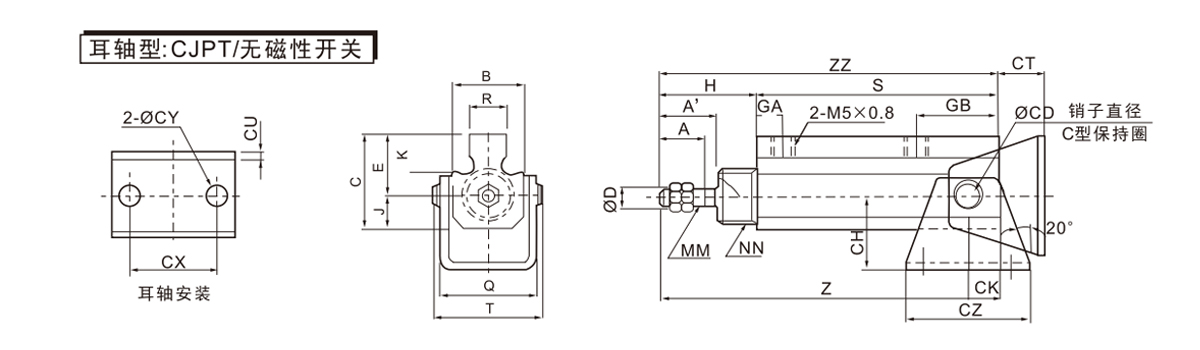

    সিলিন্ডার ব্যাস
    (মিমি)     		A A′ B C ØD E জিএ জিবি H J K এমএম এনএন Q T ØCD সিএইচ সি.কে সিটি সিইউ সিএক্স ØCY সিজেড
    6 7 9 14 16.5 3 10.5 6 11 17 6 8 M3×0.5 M10×1.0 18.5 20.4 3 16 4 12 1.6 18 3.4 26
    10 10 12 15 20 5 13 6 17 20 7 8 M4×0.7 M12×1.0 20.5 23.9 5 20 6.5 13.5 1.6 24 4.5 33
    15 12 14 20 24.5 6 15.5 6 18.5 24 9 8 M5×0.8 M14×1.0 28 31.7 6 25 8 17 2.9 29 5.5 42

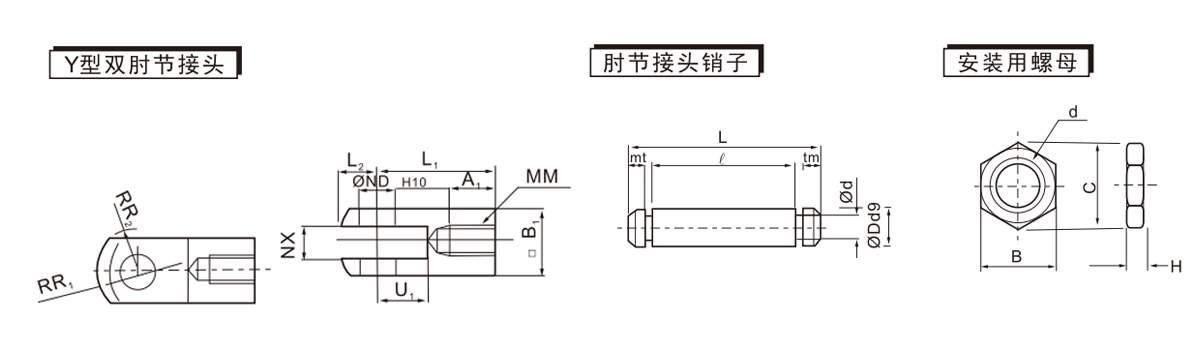

    সিলিন্ডার ব্যাস
    (মিমি)     		Y-টাইপ ডাবল কনুই জয়েন্ট কনুই জয়েন্ট পিন সিলিন্ডার বডি বাদাম
    অংশ সংখ্যা A1 B1 ØNDH10 L1 L2 এমএম U1 এনএক্স R1 R2 অংশ সংখ্যা ØDd9 L od ρ M t অংশ সংখ্যা d H B C
    6 Y-P006 5 6 3 0.04 12 3.5 M3×0.5 5 3 5 4 IY-P006 3 -0.02 9 2.85 62 0.75 0.65 SNP-006 M10×1 3 14 16.2
    0 -০.০৪৫
    10 Y-P010 6.5 10 5 0.048 16 5.5 M4×0.7 7 5 8 6.3 IY-P010 5 -০.০৩০ 13.6 4.8 10.2 1 0.7 SNP-010 M12×1 3 17 19.6
    0 -0.060
    15 Y-P015 7 12 6 0.048 19 7 M5×0.8 9 6 10 7.8 IY-P015 6 -০.০৩০ 15.8 5.7 12.2 1 0.8 SNP-015 M14×1 4 19 21.9
    0 -0.060

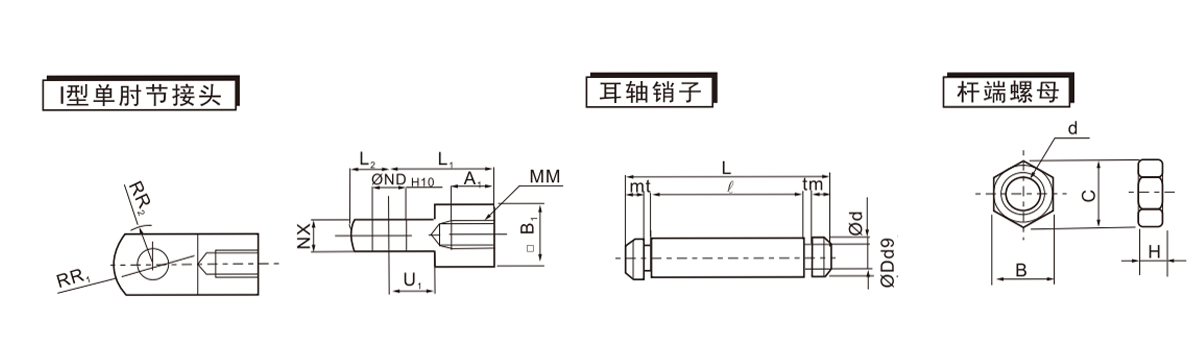

    সিলিন্ডার ব্যাস
    (মিমি)     		একক কনুই জয়েন্ট কানের খাদ পিন রড শেষ বাদাম
    অংশ সংখ্যা A1 B1 ØNDH10 L1 L2 এমএম U1 এনএক্স R1 R2 অংশ সংখ্যা ØDd9 L od ρ M t অংশ সংখ্যা d H B C
    6 I-P006 5 6 3 0.04 12 3.5 M3×0.5 5 3 5 4 সিটি-P006 3 -0.02 20.4 2.85 17.6 0.75 0.65 NTP-006 M3×0.5 1.8 5.5 6.4
    0 -০.০৪৫
    10 I-P010 6.5 10 5 0.048 16 5.5 M4×0.7 7 5 8 6.3 সিটি-P010 5 -০.০৩০ 23.9 4.8 20.5 1 0.7 NTP-010 M4×0.7 2.4 7 8.1
    0 -0.060
    15 I-P015 7 12 6 0.048 19 7 M5×0.8 9 6 10 7.8 সিটি-P015 6 -০.০৩০ 31.7 5.7 28.1 1 0.8 NTP-015 M5×0.8 3.2 8 92
    0 -0.060
