এমকে সিরিজ রোটারি ক্ল্যাম্প সিলিন্ডার সরবরাহকারী

বাড়ি / পণ্য / এয়ার সিলিন্ডার / রোটারি সিলিন্ডার / এমকে সিরিজ রোটারি ক্ল্যাম্প সিলিন্ডার

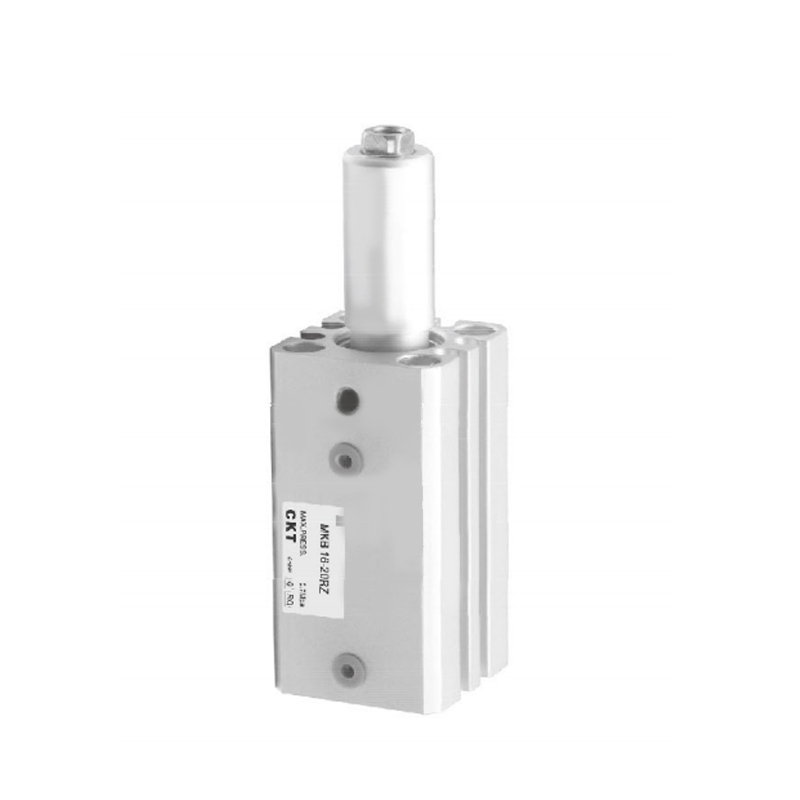

এমকে সিরিজ রোটারি ক্ল্যাম্প সিলিন্ডার
  • এমকে সিরিজ রোটারি ক্ল্যাম্প সিলিন্ডার
রোটারি সিলিন্ডার

এমকে সিরিজ রোটারি ক্ল্যাম্প সিলিন্ডার

এমকে সিরিজ রোটারি ক্ল্যাম্প সিলিন্ডার হল একটি সংমিশ্রিত বায়ুসংক্রান্ত অ্যাকচুয়েটর যা ইন্টিগ্রেটেড রোটারি ড্রাইভ এবং রেডিয়াল ক্ল্যাম্পিং ফাংশন সহ। এর ইন্টিগ্রেটেড ডিজাইন ওয়ার্কপিস রোটেশন পজিশনিং এবং একক সিলিন্ডারের মাধ্যমে সিঙ্ক্রোনাসভাবে কঠোর লকিং অর্জন করে, যান্ত্রিক সিস্টেমের জটিলতাকে উল্লেখযোগ্যভাবে অপ্টিমাইজ করে।

মূল বৈশিষ্ট্য:
▸দ্বৈত-ক্রিয়া যৌগিক কাঠামো

ঘূর্ণন এবং ক্ল্যাম্পিং ক্রিয়াগুলির টাইমিং লিঙ্কেজ এয়ার সার্কিট ড্রাইভের অধীনে উপলব্ধি করা হয়, অতিরিক্ত ট্রান্সমিশন মেকানিজমের প্রয়োজন ছাড়াই, একাধিক অ্যাকচুয়েটরগুলির সমন্বয় ত্রুটি দূর করে

▸স্পেস-সেভিং সুবিধা

ঘূর্ণন অক্ষ এবং ক্ল্যাম্পিং চোয়াল সমান্তরালভাবে সাজানো হয়, বিভক্ত দ্রবণের তুলনায় অক্ষীয় ইনস্টলেশন স্থান 40% এর বেশি হ্রাস করে

▸উচ্চ দৃঢ়তা লকিং

কীলক-আকৃতির বল সম্প্রসারণ প্রক্রিয়া শেষ অবস্থানে একটি যান্ত্রিক স্ব-লকিং প্রভাব তৈরি করে এবং ক্ল্যাম্পিং বল বায়ু উৎসের ওঠানামার দ্বারা প্রভাবিত হয় না

▸বিস্তৃত পরিসর অভিযোজনযোগ্যতা

মডুলার ইন্টারফেসটি ISO স্ট্যান্ডার্ড মাউন্টিং বেসপ্লেটের সাথে সামঞ্জস্যপূর্ণ এবং কাস্টমাইজড ক্ল্যাম্পিং চোয়াল স্ট্রোক এবং ঘূর্ণন কোণ (90°/180°) সমর্থন করে

▸দীর্ঘমেয়াদী sealing সুরক্ষা

গাইড অংশটি একটি ডাবল-ঠোঁটের পরিধান-প্রতিরোধী সিলিং রিং গ্রহণ করে এবং অভ্যন্তরীণ সমন্বিত ধুলো স্ক্র্যাপিং কাঠামো তেল কুয়াশা পরিবেশ কাটার জন্য উপযুক্ত

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:কোনো পূর্ববর্তী নিবন্ধ নেই
পরবর্তী:কোনো পরবর্তী নিবন্ধ নেই
  • বোরের আকার (মিমি) 12 16 20 25 32 40 50 63
    তরল বায়ু
    অ্যাকশন দ্বৈত অভিনয়
    সর্বোচ্চ অপারেটিং চাপ 1MPa
    ন্যূনতম অপারেটিং চাপ 0.1MPa
    পরিবেষ্টিত এবং তরল তাপমাত্রা অটো সুইচ সহ:-10~ 60℃ অটো সুইচ ছাড়া:-10~ 70℃
    পিস্টন গতি 50～200 মিমি/সেকেন্ড
    কুশন রাবার বাম্পার
    স্ট্রোক দৈর্ঘ্য সহনশীলতা (মিমি) 0.6
    -0.4
    * তৈলাক্তকরণ প্রয়োজন নেই
    রোটারি অ্যাঙ্গেল 90°±10°
    রোটারি দিকনির্দেশনা ঘড়ির কাঁটার দিকে · ঘড়ির কাঁটার বিপরীত দিকে
    রোটারি স্ট্রোক (মিমি) 7.5 9.5 15 19
    ক্ল্যাম্প স্ট্রোক (মিমি) 10 ·20 20 ·50
    অনুমোদনযোগ্য নমন মুহূর্ত (M ·m) 1 3.8 7 13 27 47 107 182
    **তাত্ত্বিক ক্ল্যাম্প ফোর্স(N) 40 7.5 100 185 300 525 825 1400
    অ-ঘূর্ণায়মান সঠিকতা (বাতা অংশ) ±14° ±1.2° ±0.9° ±0.7°
    পাইপিং পোর্ট M5×0.8 Rc¹/8 Rc¹/4
    *আপনি যদি লুব্রিকেশন ব্যবহার করতে চান তাহলে অনুগ্রহ করে ISOVG32 ব্যবহার করুন।
    * * 0.5MPa চাপে।

  • স্ট্রোক/ স্বয়ংক্রিয় স্যুইচ মডেল
    প্রযোজ্য
    বোর সাইজ
    (মিমি)     		*অটো সুইচ মডেল
    মৌলিক প্রকার
    ইন-লাইন Ø12,Ø16
    Ø32~063     		M9NV M9NAV** A96V
    M9PV M9PAV** A93V
    M9BV M9BAV** A90V
    M9NWV
    M9PWV
    M9BWV
    স্থায়ী-
    আইকুলার     		Ø20~063 M9N M9NA** A96
    M9P M9PA** A93
    M9B M9BA** A90
    M9NW
    P3DW
    M9PW
    M9BW
    তারের দৈর্ঘ্য চিহ্নিতকরণ: কোন চিহ্ন নেই - 0.5 মি, এল - 3 মি, জেড - 5 মি
    উদাহরণ: A73, A73L

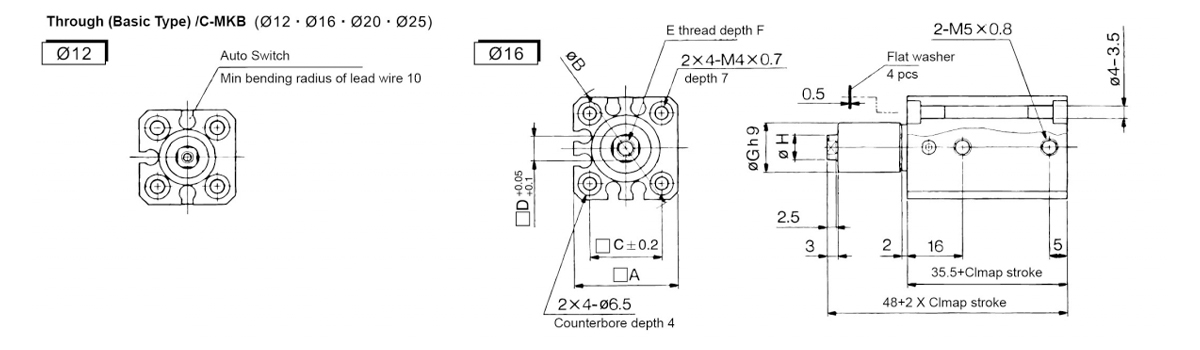

  • মৌলিক
    মডেল A B C D E F Gh9 H
    C-MKB12 25 32 15.5 5 M3×0.5 5.5 11 6
    C-MKB16 29 38 20 7 M5×0.8 6.5 14 8

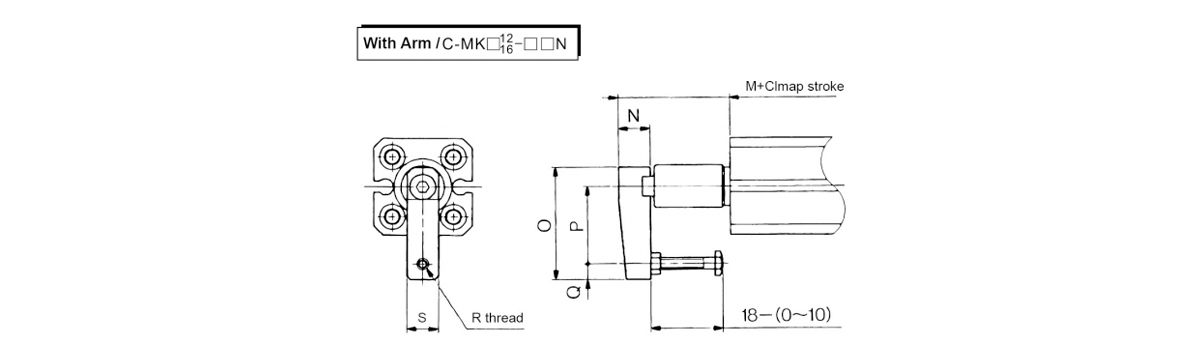

    আর্ম সহ
    মডেল M N O P Q R S
    C-MKB12-□□N 18.5 8 29 20 4 M3×0.5 8
    C-MKB16-□□N 21.5 11 36 25 5 M4×0.7 11

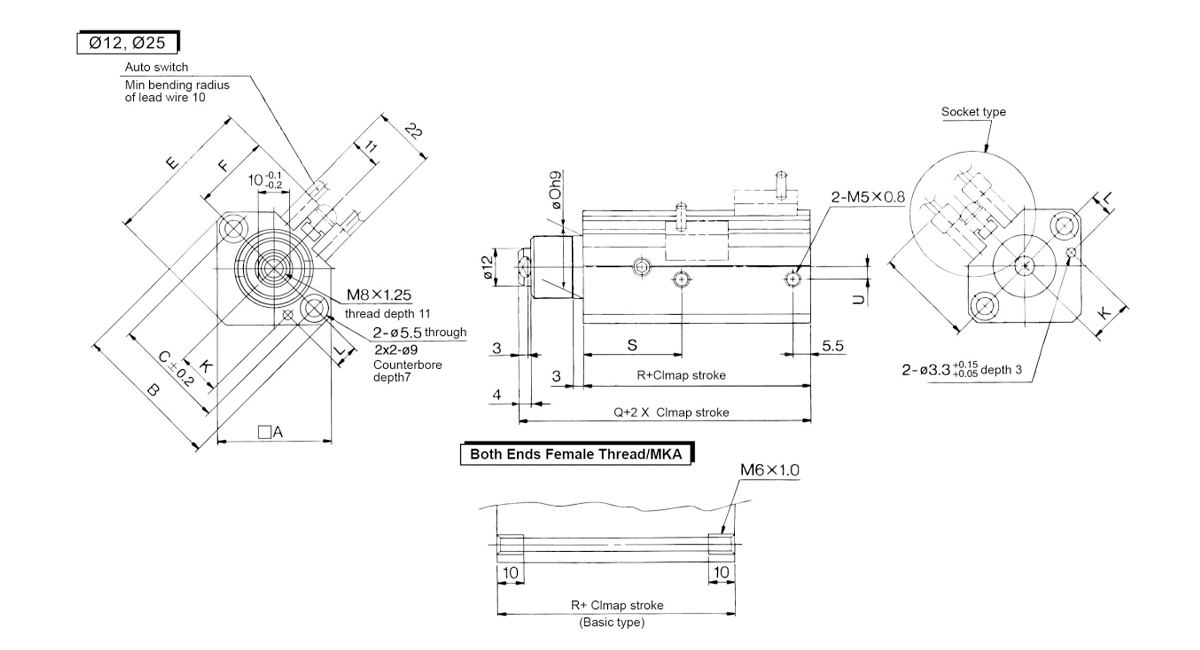

    মডেল A B C E F K L ওহ9 Q R S U
    C-MKB20 36 46.8 36 48 24.5 ১৩.৫=০.১৫ 7.5±0.15 20-8.052 72.5 62 31 4
    C-MKB25 40 52 40 53.8 27.5 16±0.15 8±0.15 238052 73.5 63 32 5
    দ্রষ্টব্য 1) উপরের মাত্রাগুলি D-A73L চৌম্বকীয় সুইচের উপর ভিত্তি করে।
    দ্রষ্টব্য 2) যখন পিস্টন রড সম্পূর্ণভাবে প্রসারিত হয়, তখন ক্ল্যাম্পিং স্ট্রোক যোগ করুন এবং উপযুক্ত মাত্রায় স্ট্রোক রিটার্ন করুন।

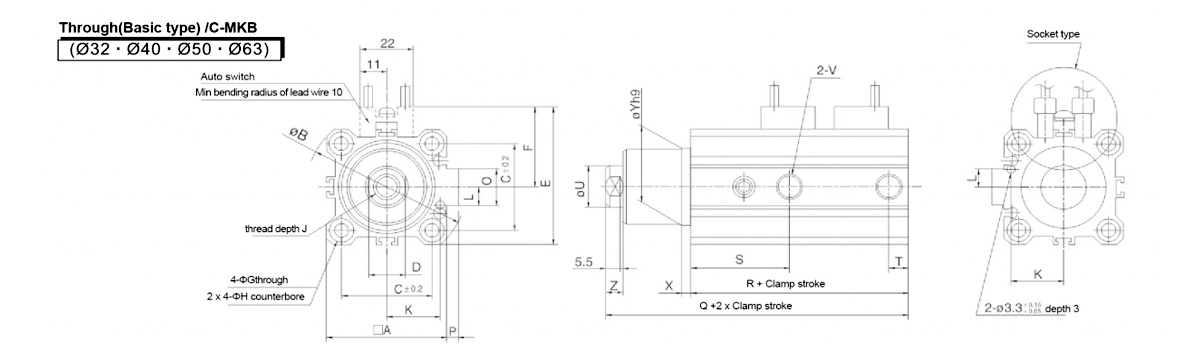

    মডেল A B C D E F G H I J K L O P Q R S T U V X Yh9 Z
    C-MKB32 45 60 34 14 -0.1 54 31.5 5.5 9 গভীর 7 M10×1.5 12 20±0.15 7±0.15 14 4.5 93.5 71.5 37 7.5 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB40 52 69 40 14 -0.1 61 35 5.5 9 গভীর 7 M10×1.5 12 24±0.15 7±0.15 14 5 94.5 65 29.5 8 16 Rc1/8 3 30 0 6.5
    -0.2 -0.062
    C-MKB50 64 86 50 17 -0.1 73 41 6.6 11 গভীর 8 M12×1.75 15 30±0.15 8±0.15 19 7 112 76.5 34 10.5 20 Rc1/4 3.5 37 0 7.5
    -0.2 -0.062
    C-MKB63 77 103 17 -0.1 86 47.5 9 14 গভীর 10.5 লি M12×1.75 15 35±0.15 9±0.15 19 7 115 80 35 10.5 20 Rc1/4 3.5 48 0 7.5
    60 -0.2 -0.062

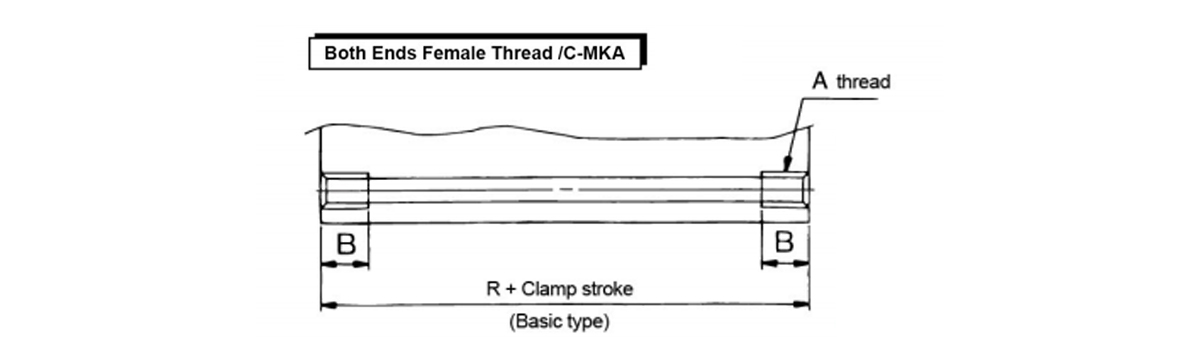

    মডেল A B
    C-MKA32 M6×1.0 10
    C-MKA40 M6×1.0 10
    C-MKA50 M8×1.25 14
    C-MKA63 M10×1.5 18

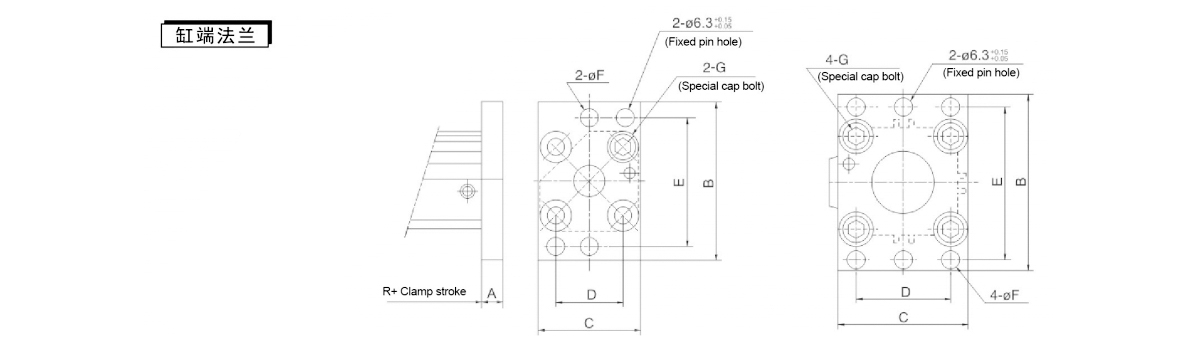

    সিলিন্ডার শেষ ফ্ল্যাঞ্জ
    উপাদান প্রযোজ্য
    বোর সাইজ     		A B C D E F G
    C-MK-F020 20 8 60 39 25.5 48 6.6 M6×1.0
    C-MK-F025 25 8 64 42 28 52 6.6 M6×1.0
    C-MK-F032 32 8 65 48 34 56 5.5 M6×1.0
    C-MK-F040 40 8 72 54 40 62 5.5 M6×1.0
    C-MK-F050 50 9 89 67 50 76 6.6 M8×1.25
    C-MK-F063 63 9 8 80 60 92 9 M10×1.5
    দ্রষ্টব্য: ফ্ল্যাঞ্জ ইনস্টল করার সময়, রডলেস সাইড সিলিন্ডার কভার ইনস্টলেশনের প্রকার নির্বাচন করতে ভুলবেন না: C-MK□□-□□F।

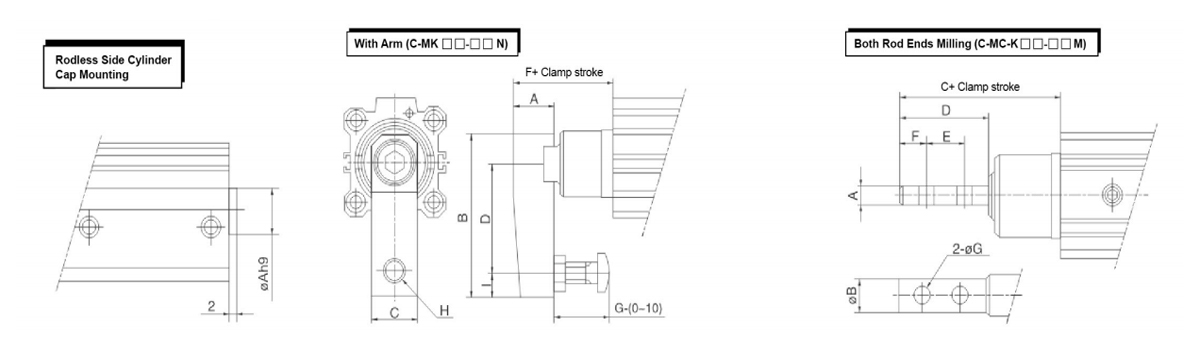

    রডলেস সাইড সিলিন্ডার ক্যাপ মাউন্টিং আর্ম সহ উভয় রড শেষ মিলিং
    মডেল A B C D F G H I মডেল A B C D E F G
    মডেল আহ9 C-MKD20-□ON 14 51 16 35 22 22 M6×1.0 7 C-MKD20-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□20-□□F 13 C-MKD25-□ON 14 51 16 35 22 22 M6×1.0 7 C-MK□25-□□M 4 10 42.5 34 17 8.5 5.2
    C-MK□25-□□F 15 C-MKD32-□□N 18 67 20 45 35.5 25 M8×1.25 10 C-MK□32-□□M 6 14 53.5 36 18 9 6.2
    C-MK□32-□□F 21 C-MKD40-□□N 18 67 20 45 43 25 M8×1.25 10 C-MK□40-□□M 6 14 61 36 18 9 6.2
    C-MK□40-□□F 28 C-MK□50-□ON 22 88 22 65 53 40 M10×1.5 10 C-MK□50-□□M 8 18 77 46 23 11.5 8.2
    C-MK□9-□□F 35 C-MKD63-□□N 22 88 22 65 52.5 40 M10×1.5 10 C-MKD63-□□M 8 18 76.5 46 23 11.5 8.2
