KQB2 সিরিজ স্টেইনলেস স্টীল ওয়ান টাচ ফিটিং সরবরাহকারী

বাড়ি / পণ্য / বায়ুসংক্রান্ত আনুষঙ্গিক / স্টেইনলেস স্টীল ওয়ান টাচ ফিটিং / KQB2 সিরিজ স্টেইনলেস স্টীল ওয়ান টাচ ফিটিং

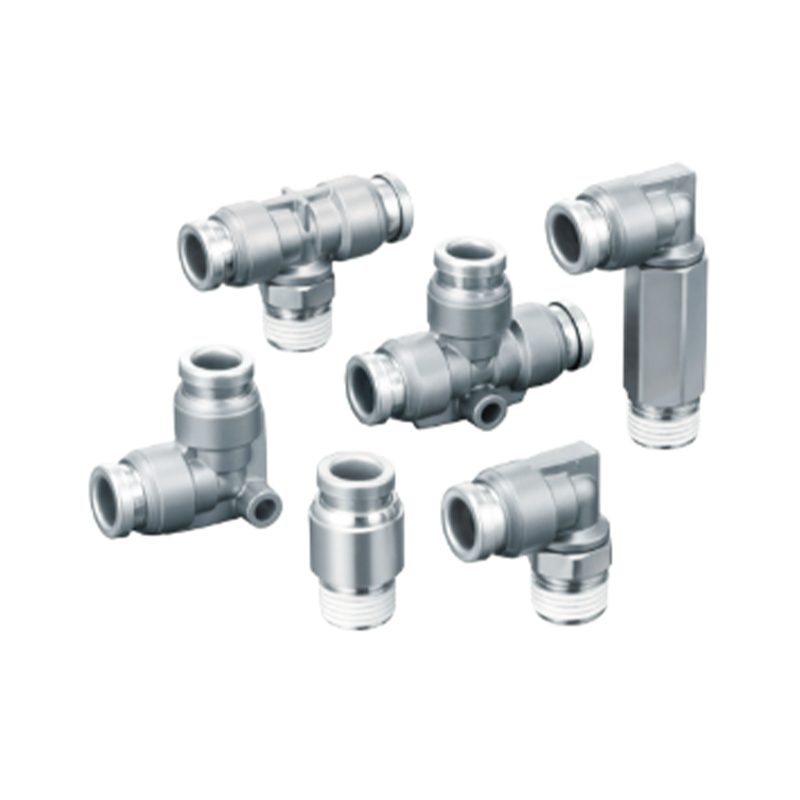

KQB2 সিরিজ স্টেইনলেস স্টীল ওয়ান টাচ ফিটিং
  • KQB2 সিরিজ স্টেইনলেস স্টীল ওয়ান টাচ ফিটিং
স্টেইনলেস স্টীল ওয়ান টাচ ফিটিং

KQB2 সিরিজ স্টেইনলেস স্টীল ওয়ান টাচ ফিটিং

KQB2 সিরিজের স্টেইনলেস স্টীল ওয়ান টাচ ফিটিং উচ্চ-গ্রেডের স্টেইনলেস স্টীল ইন্টিগ্রেটেড ছাঁচনির্মাণ প্রযুক্তি গ্রহণ করে, যা বিশেষভাবে তরল সংক্রমণ পরিস্থিতিগুলির জন্য ডিজাইন করা হয়েছে যার জন্য দ্রুত বিচ্ছিন্নকরণ এবং নির্ভরযোগ্য সিলিং প্রয়োজন, শিল্প পরিবেশে পরিচ্ছন্নতা এবং স্থায়িত্বের ব্যাপক প্রয়োজনীয়তা পূরণ করে।

মূল বৈশিষ্ট্য
উপাদান স্থিতিশীলতা: অল-স্টেইনলেস স্টিলের কাঠামোর স্থানীয় জারা প্রতিরোধ ক্ষমতা রয়েছে, মাঝারি দূষণের ঝুঁকি এড়ায় এবং অ্যাসিড-বেস পরিবেশ এবং তাপমাত্রা ও চাপের ওঠানামার সাথে খাপ খায়
তাত্ক্ষণিক লকিং প্রক্রিয়া: পুশ-পুল ওয়ান-ওয়ে লক ডিজাইন অন্ধ অপারেশন সংযোগ উপলব্ধি করে এবং বিল্ট-ইন স্ব-ক্ষতিপূরণকারী সিলিং রিং ফুটো ঝুঁকি দূর করে
সিস্টেম সামঞ্জস্য বিস্তার: একাধিক পাইপ ব্যাসের মডুলার সিরিজ সংযোগ সমর্থন করে, জটিল পাইপলাইনে শাখা নোডগুলির নমনীয় কনফিগারেশনের অনুমতি দেয়
রক্ষণাবেক্ষণ খরচ অপ্টিমাইজেশান: টুল-মুক্ত বিচ্ছিন্নকরণ এবং সমাবেশ বৈশিষ্ট্যটি সরঞ্জামের ডাউনটাইমকে ব্যাপকভাবে সংক্ষিপ্ত করে, এবং রক্ষণাবেক্ষণের খরচ কমাতে রক্ষণাবেক্ষণের বসন্ত কাঠামো স্বাধীনভাবে প্রতিস্থাপন করা যেতে পারে

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:KQG2 সিরিজ SUS316 স্টেইনলেস স্টীল ওয়ান টাচ ফিটিং
পরবর্তী:কোনো পরবর্তী নিবন্ধ নেই
  • স্পেসিফিকেশন
    ব্যবহৃত তরল বায়ু, জল, বাষ্প
    চাপ পরিসীমা নোট 2) -100 kPa থেকে 1 MPa নোট 3)
    চাপ পরীক্ষার চাপ 3.0MPa
    পরিবেষ্টিত তাপমাত্রা এবং তরল তাপমাত্রা নোট 4) -5 থেকে 150 ডিগ্রি সেলসিয়াস (কিন্তু হিমায়িত নয়) নোট 3)
    গ্রীস ব্যবহার করা হয় কোন গ্রীস স্পেসিফিকেশন
    থ্রেড অংশ সীলমোহর সিল্যান্ট দিয়ে
    নোট 1) নরম নাইলন টিউব দিয়ে জল ব্যবহার করা যাবে না।
    দ্রষ্টব্য 2) যেহেতু ফুটো শূন্য নয়, তাই ফুটো পরীক্ষা ইত্যাদির জন্য ভ্যাকুয়াম রক্ষণাবেক্ষণ ব্যবহার করা এড়িয়ে চলুন। নোট 3) পাইপিংয়ের অপারেটিং চাপ পরিসীমা এবং অপারেটিং তাপমাত্রা পরিসীমা নিশ্চিত করুন।
    দ্রষ্টব্য 4) নিম্নলিখিত শর্তে একটি লাইনার ইনস্টল করুন (□3.2 ব্যতীত)।
    পরিবেশে বা হঠাৎ তাপমাত্রা পরিবর্তন সাপেক্ষে তরল সঙ্গে ব্যবহার করা হয়.
    · যখন উচ্চ তাপমাত্রায় ব্যবহার করা হয়.

    পাইপ জন্য উপযুক্ত
    টিউব উপাদান FEP, PFA, নাইলন, নরম নাইলন নোট 1), পলিউরেথেন, পলিওলিফিন
    টিউবের বাইরের ব্যাস Ø1/8",Ø5/32",Ø1/4",Ø5/16",Ø3/8",Ø1/2"

    ※ আস্তরণের সেট তাপমাত্রা শর্ত
    টিউব ব্যবহার করা হয় তাপমাত্রা
    এফইপি টিউব/টিএইচ সিরিজ 80°C এর উপরে
    পিএফএ টিউব/টিএল সিরিজ 120°C এর উপরে
    খুচরা যন্ত্রাংশ
    নাম পাইপের বাইরের ব্যাস মডেল উপাদান
    গ্যাসকেট 一 M-5G3 SUS316
    বিশেষ FKM
    প্যানেল মাউন্ট বাদাম Ø3.2 Ø4 KQB223-P01 SUS316
    Ø6 KQB206-P01
    Ø8 KQB208-P01
    Ø10 KQB210-P01
    Ø12 KQB212-P01
    Ø16 KQB216-P01

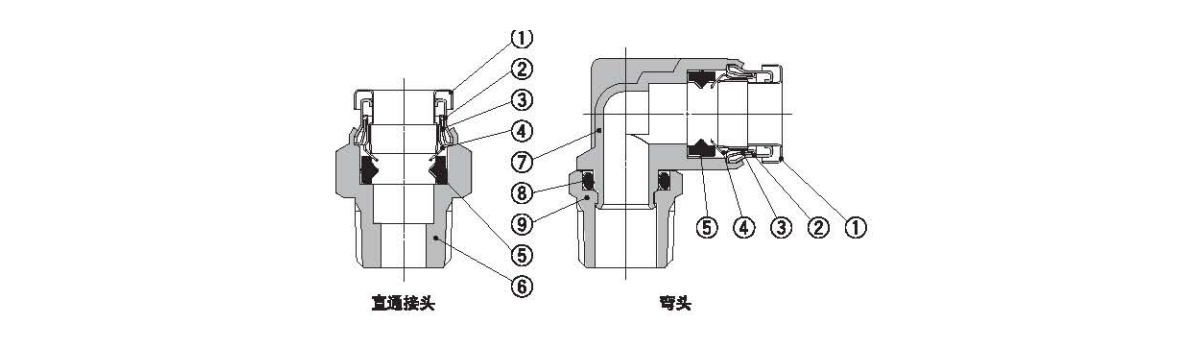

  • না. নাম উপাদান
    1 হাতা ছেড়ে দিন SUS304
    2 গাইড হাতা 1 SUS304
    3 গাইড হাতা 2 SU8304
    4 বসন্ত ক্লিপ SUS304
    5 সিল বিশেষ FKM (ফ্লোরিন আবরণ)
    6 সোজা সংযোগকারী শরীর C3604 (ইলেক্ট্রোলেস নিকেল প্লেটিং)
    7 কনুই শরীর SU8316
    8 ও-রিং বিশেষ FKM (ফ্লোরিন আবরণ)
    9 বোতাম টিপুন C3804 (ইলেক্ট্রোলেস বেরিলিয়াম নিকেল প্রলেপ)

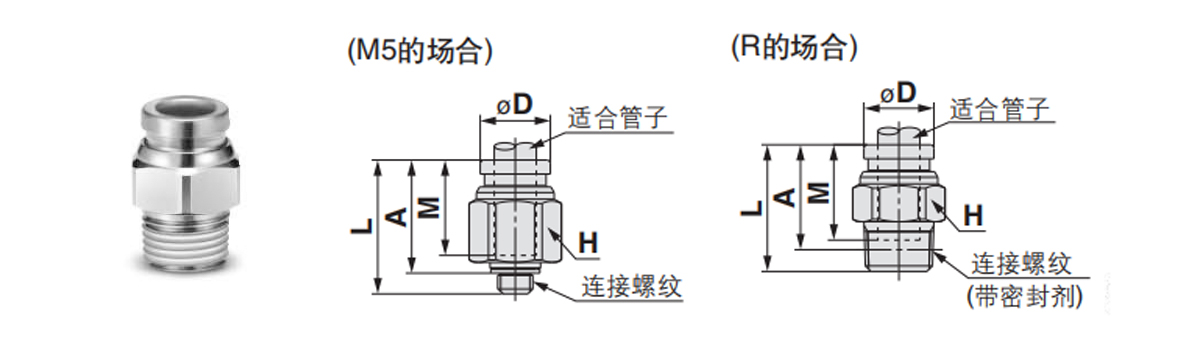

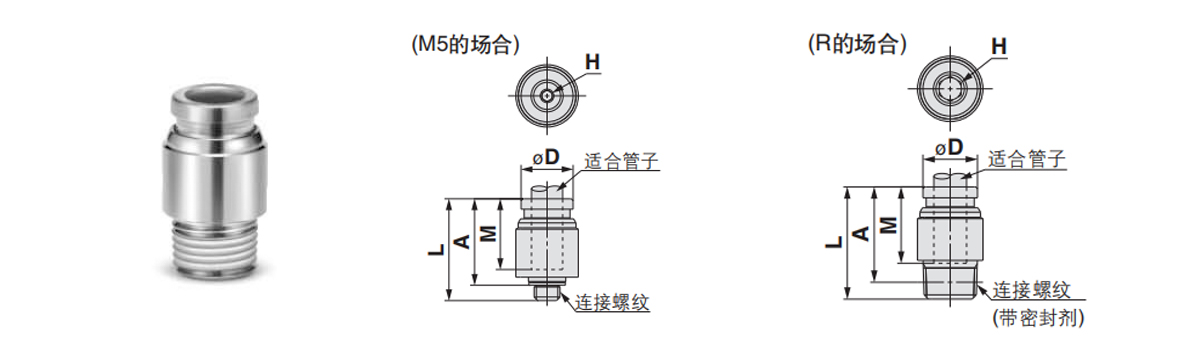

  • সোজা সংযোগকারী: KQB2H
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত সংযোগ থ্রেড
    আর, এম     		মডেল H
    (ষড়ভুজাকার বিপরীত বাহু)     		ØD নোট 1) L A※ M দ্রষ্টব্য 2) কার্যকর ক্রস-বিভাগীয় এলাকা mm² গুণমান ছ
    Ø3.2 M5×0.8 KQB2H23-M5 8 8 16.5 13.5 12 3 3.4
    1/8 KQB2H23-01S 10 15.4 12.3 3.4 6
    1/4 KQB2H23-02S 14 21 16.3 17.8
    Ø4 M5×0.8 KQB2H04-M5 10 8.7 17.1 14.1 12.6 4 5.3
    1/8 KQB2H04-01S 15.3 12.2 5.6 5.6
    1/4 KQB2H04-029 14 20.9 16.2 172
    Ø6 M5×0.B KQB2H06-M5 12 11.1 19.1 16.1 13.6 4 8
    1/8 KOB2H06-01S 18.1 15 13.1 7.3
    1/4 KQB2H06-02S 14 20.8 16.1 152
    3/বি KQB2H08-033 17 23 17.9 28.8
    Ø8 1/8 KCB2H08-01S 14 13.4 24.5 21.4 18.1 28.1 13.5
    1/4 KQB2H08-029 22.3 17.6
    3/বি KQB2H08-033 17 23.7 18.6 26
    Ø10 1/বি KQB2H10-01S 17 16.4 25.5 22.4 17 26.1 19.8
    1/4 KQB2H10-02S 27.9 23.2 41.5 22.7
    3/বি KQB2H10-03S 23 17.9 21.6
    1/2 KQB2H10-04S 22 28.6 22.2 53.9
    Ø12 1/4 KQB2H12-02S 19 18.5 30.5 25.8 18.6 58.3 28.8
    3/বি KQB2H12-033 24.7 19.6 21.5
    1/2 KQB2H12-04S 22 28.7 22.3 47
    Ø16 3/বি KQB2H16-03S 24 24.6 33.6 28.5 20.8 81 48.3
    1/2 KQB2H16-04S 29.5 23.1 113 392
    *আর রেফারেন্স মাত্রা স্ক্রু মধ্যে screwing পরে.
    দ্রষ্টব্য 1) Ø সর্বাধিক ব্যাস নির্দেশ করে।
    দ্রষ্টব্য 2) FEP টিউবিং ব্যবহার করার সময় মান নির্দেশ করে।
    Ø16 শুধুমাত্র নাইলন টিউব ব্যবহার করার সময় মান নির্দেশ করে।

    হেক্সাগন সকেট সোজা সংযোগকারী: KQB2S
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত সংযোগ থ্রেড
    আর, এম     		মডেল H
    (ষড়ভুজাকার বিপরীত বাহু)     		ØD নোট 1) L A※ M নোট 2）কার্যকর ফি এলাকা mm² গুণমান ছ
    Ø3.2 M5×0.B KQB2S23-M5 2 9 16.5 13.5 12 3 4
    Ø4 M5×0.8 KQB2S04-M5 2 9 17.1 14.1 12.8 4 3.9
    1/বি KQB2804-01S 3 10 20.4 17.3 4.1 7.9
    Ø6 M5×0.B KQB2S08-M5 2 12 18.6 16.6 13.8 4 7.8
    1/বি KQB2S06-01S 4 20.6 17.5 10 9.1
    1/4 KQB2S06-02S 14 15.9 10.7 14.7
    Ø8 1/8 KQB2S08-01S 5 14 24.7 21.6 18.1 17.2 13
    1/4 KQB2S08-02S 6 22.9 18.2 23.3 13.5
    3B KQB2S08-03S 17 23.1 18 24
    Ø10 1/8 KQB2610-01S 5 17 25.6 22.5 17 17.2 18.6
    1/4 KQB2S10-02S 8 27.5 22.8 39 20
    3/বি KQB2$10-03S 24 18.9 22
    1/2 KQB2810-04S 22 17.8 39.2
    Ø12 1/4 8 19 30.6 25.8 18.6 48 28
    3/বি KQB2$12-03S 10 24.9 19.8 60 202
    1/2 KQB2812-04S 22 18.5 35.3
    Ø16 3/বি KQB2S16-03S 10 24.6 33.2 28.1 20.8 81 43.6
    1/2 KQB2316-04S 12 29.4 23 113 40.3
    ※আর রেফারেন্স মাত্রা থ্রেড মধ্যে screwing পরে.
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    দ্রষ্টব্য 2) FEP টিউব ব্যবহার করার সময় মান নির্দেশ করে।
    Ø16 শুধুমাত্র নাইলন টিউব ব্যবহার করার সময় মান নির্দেশ করে।

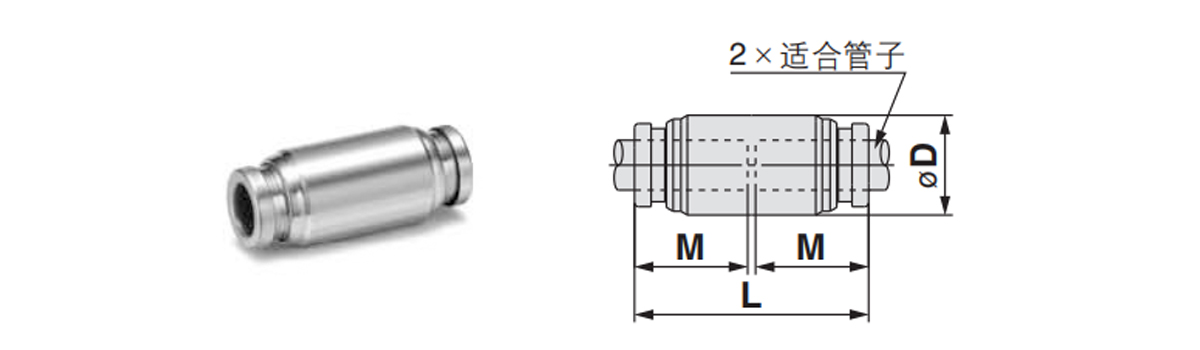

    সোজা সংযোগকারী: KQB2H
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত মডেল ØD নোট 1) L M দ্রষ্টব্য 2) কার্যকর ক্রস-বিভাগীয় এলাকা mm² গুণমান ছ
    Ø3.2 9 25 12 3.4 8.8
    Ø4 KQB2H04-00 9 26.2 12.6 5.6 6.8
    Ø6 12 28.2 13.6 13.1 12
    Ø8 KOB2H08-00 14 33.2 18.1 26.1 17.4
    Ø10 KOB2H10-00 17 35 17 41.5 272
    Ø12 KQB2H12-00 19 38.2 18.6 58.3 33.7
    Ø18 KOB2H16-00 24.6 42.6 20.8 113 58.1
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    দ্রষ্টব্য 2) FEP টিউবিং ব্যবহার করার সময় মান নির্দেশ করে।
    Ø16 শুধুমাত্র নাইলন টিউব ব্যবহার করার সময় মান নির্দেশ করে।

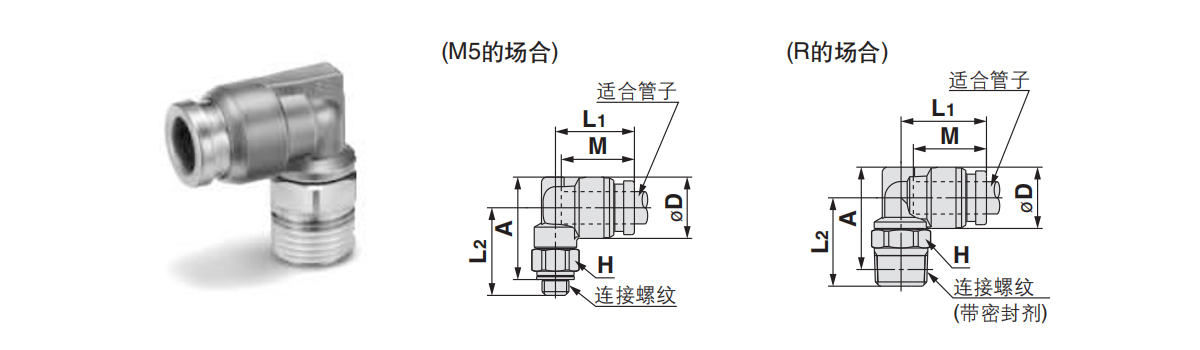

    কনুই: KQB2L
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত সংযোগ থ্রেড
    আর, এম     		মডেল H
    (ষড়ভুজাকার বিপরীত বাহু)     		নোট 1)
    ØD     		L1 L2 A※ M নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা মিমি 2     		গুণমান ছ
    Ø3.2 M5×0.B KQB2L23-M5 8 8.3 13.1 14.বি 16 12 2.6 6.5
    1/8 KQB2L23-01S 10 13.6 14.9 15.9 3 8
    1/4 KQB2L23-029 14 18.7 18.1 16.6
    Ø4 M5×0.B KQB2L04-M5 8 9.1 13.7 152 16.8 12.8 3.5 7
    1/8 KQB2L04-01S 10 14.4 15.3 16.7 4.2 8.6
    1/4 KQB2L04-02S 14 19.1 18.8 17.5
    Ø6 M5×0.B 8 11.4 14.7 16.3 19 13.6 3.5 9
    1/8 KQB2L06-01S 10 15.9 18.4 11.4 10.2
    1/4 KQB2L06-02S 14 202 21.2 19.1
    38 KQB2L06-035 17 21.6 22.2 31.2
    Ø8 1/8 KQB2L08-01S 12 13.7 18.6 18.3 22 18.1 21.8 14.8
    1/4 KQB2L08-02S 14 19.1 21.5 23.6 20.8
    3/8 KQB2L08-03S 17 22.9 24.6 32.8
    Ø10 1/8 KQB2L10-01S 12 16.6 20 19.7 24.9 17 21.6 20.4
    1/4 KOB2L10-02S 14 21 22.9 26.5 35.2 23.7
    38 KQB2L10-03S 17 24.3 27.5 34.5
    1/2 KQB2L10-04S 22 28.5 30.4 62.6
    Ø12 1/4 KCB2L12-028 14 18.7 22.6 24 28.6 18.6 50.2 27.4
    38 KQB2L12-03S 17 23.6 25.3 29.5 34.3
    1/2 KQB2L12-04S 22 29.5 32.4 60.8
    Ø16 3/8 KQB2L16-03S 19 24.6 28.3 28 34.5 20.8 71 47
    1/2 KQB2L16-049 22 27.3 31.8 37 100 62.6
    ※আর থ্রেডে স্ক্রু করার পরে রেফারেন্স মাত্রা।
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    দ্রষ্টব্য 2) FEP টিউবিং ব্যবহার করার সময় মান নির্দেশ করে।
    নাইলন টিউবিং ব্যবহার করার সময় Ø16 মান নির্দেশ করে।

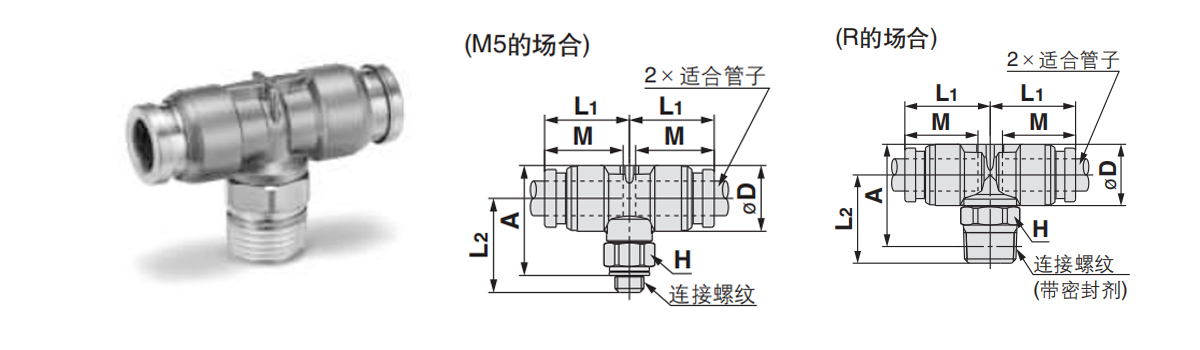

    ডাবল-টিউব টি-আকৃতির সংযোগকারী: KQB2T
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত সংযোগ থ্রেড
    আর, এম     		মডেল H
    (ষড়ভুজাকার বিপরীত বাহু)     		নোট 1)
    ØD     		L1 L2 A※ M নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    Ø3.2 M5×0.8 KQB2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.2
    1/8 KQB2L23-01S 10 13.8 14.9 15.9 3.4 9.6
    1/4 KQB2T23-02S 14 18.7 18.1 18.4
    Ø4 M5×0.B KQB2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9.1
    18 KQB2T04-019 10 14.4 15.3 16.7 B 10.6
    1/4 KQB2T04-02S 14 19.1 18.9 19.4
    Ø6 M5×0.B KQB2T06-M5 8 11.4 14.7 18.3 19 13.6 4.5 12.1
    1/8 KQB2T06-019 10 15.9 16.4 13.9 13.6
    1/4 KQB2T06-028 14 20.2 21.2 22.5
    3/8 KQB2T06-03S 17 21.8 22.2 35
    Ø8 1/8 KQB2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
    1/4 KQB2T08-028 14 19.1 21.5 23.6 26.1
    3/8 KQB2T08-03S 17 22.9 24.6 38
    Ø10 1/8 KCB2T10-018 12 16.6 20 19.7 24.9 17 40.8 28.6
    1/4 KQB2T10-028 14 21 22.9 26.5 31.5
    3/8 KQB2T10-03S 17 24.3 27.5 42.4
    1/2 KQB2T10-049 22 28.5 30.4 70.4
    Ø12 1/4 KQB2T12-028 14 18.7 22.6 24 28.6 18.6 57.2 38.1
    3/8 KQB2T12-03S 17 23.6 25.3 29.5 39.7
    1/2 KQB2T12-04S 22 29.5 32.4 70.8
    Ø16 38 KQB2T16-03S 19 24.6 26.3 28 34.5 20.8 71 64.4
    1/2 KQB2T16-04S 22 27.3 31.8 37 100 79
    ※আর থ্রেডে স্ক্রু করার পরে রেফারেন্স মাত্রা।
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    দ্রষ্টব্য 2) FEP টিউবিং ব্যবহার করার সময় মান নির্দেশ করে।
    Ø16 শুধুমাত্র নাইলন টিউব ব্যবহার করার সময় মান নির্দেশ করে।

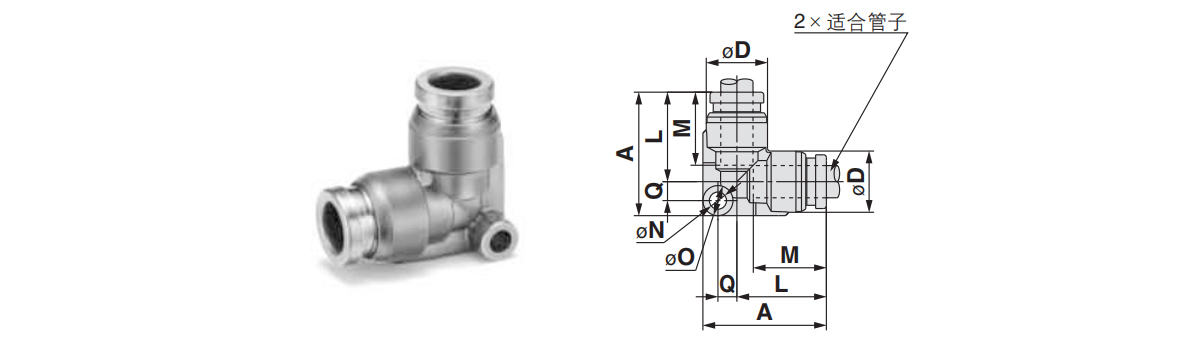

    সমকোণ কনুই: KQB2L
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত মডেল নোট 1)
    6D     		L A Q M ØN O নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    Ø3.2 KQB2L23-00 8.3 13.6 19.3 2.8 12 3.2 5.6 3 6.3
    Ø4 KQB2L04-00 9.1 14.6 20.5 3.1 12.6 3.2 5.6 4.2 7.4
    Ø6 KQB2L06-00 11.4 16.6 23 3.6 13.6 3.2 5.6 11.4 11
    Ø8 KQB2L08-00 13.7 20.1 29.1 5 16.1 4.2 8 21.6 202
    Ø10 KQB2L10-00 16.6 22 31.7 5.7 17 4.2 8 35.2 29.6
    Ø12 KQB2L12-00 18.7 24.6 35 6.4 18.6 4.2 8 50.2 37.1
    Ø16 KQB2L16-00 24.6 28.8 40.5 7.7 20.8 4.2 8 100 59.7
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    দ্রষ্টব্য 2) FEP টিউবিং ব্যবহার করার সময় মান নির্দেশ করে।
    শুধুমাত্র নাইলন টিউব ব্যবহার করার সময় Ø18 মান নির্দেশ করে।

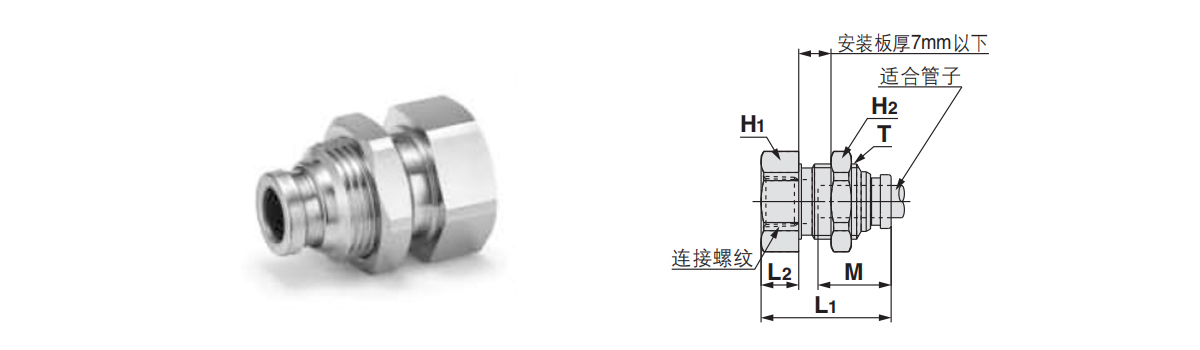

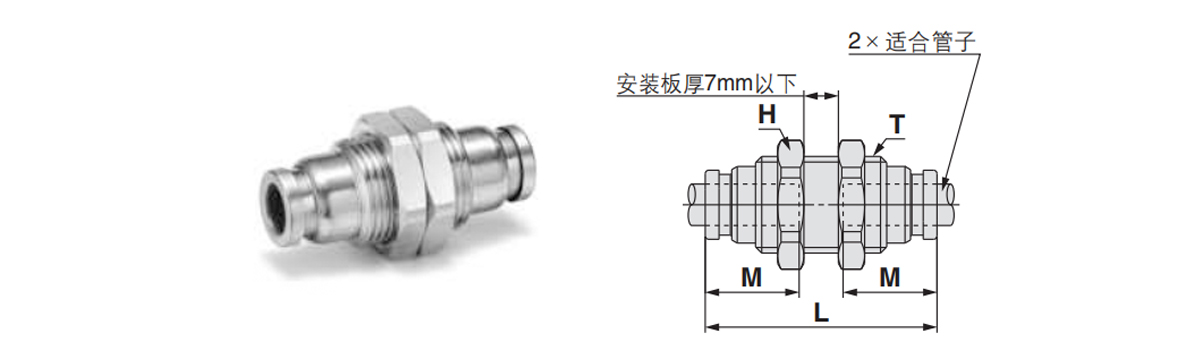

    প্যানেল-মাউন্ট করা সোজা-থ্রু সংযোগকারী: KQB2E
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত মডেল T
    (মি)     		H
    (ষড়ভুজাকার বিপরীত বাহু)     		L মাউন্ট গর্ত M নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    Ø3.2 KQB2E23-00 এম 10×1 12 322 11 12 3.4 14.8
    Ø4 KQB2E04-00 এম 10×1 12 32.4 11 12.6 5.6 14.7
    Ø6 KQB2E06-00 এম 14×1 17 35.4 15 13.6 13.1 29.2
    Ø8 KQB2E08-00 M15×1 19 38.8 16 16.1 26.1 34.9
    Ø10 KQB2E10-00 M18×1 21 40 19 17 41.5 47.1
    Ø12 KQB2E12-00 M20×1 24 42.4 21 18.6 58.3 58.7
    Ø16 KQB2E16-00 M27×1 30 48.8 28 20.8 113 107.2
    দ্রষ্টব্য: মানগুলি FEP টিউবিংয়ের জন্য নির্দেশ করে।
    Ø16 শুধুমাত্র নাইলন টিউবিংয়ের জন্য মান নির্দেশ করে।

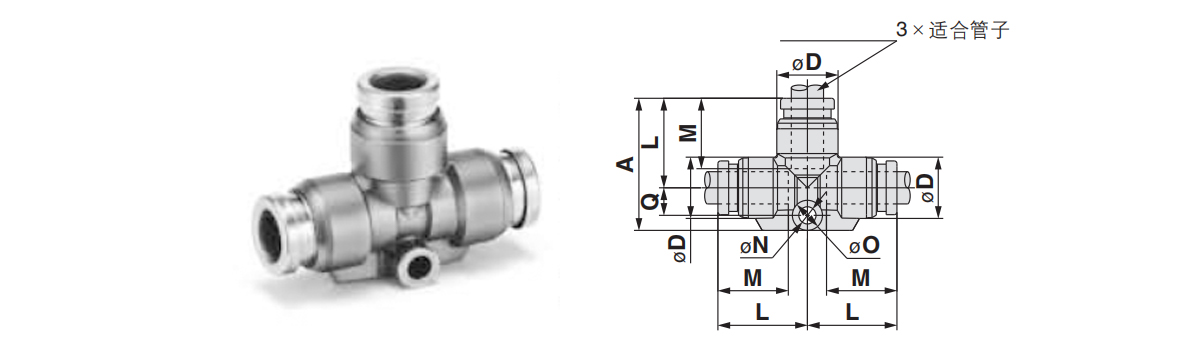

    টি-আকৃতির পাইপ ফিটিং: KQB2T
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত মডেল নোট 1)
    D     		L A Q M ØN ØO নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    Ø3.2 KQB2T23-D0 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
    Ø4 KQB2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
    Ø6 KQB2T06-00 11.4 16.6 24.6 52 13.6 3.2 5.6 13.4 142
    Ø8 KQB2T08-D0 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
    Ø10 KQB2T10-00 16.6 22 34 8 17 4.2 8 40 38.8
    Ø12 KQB2T12-00 16.7 24.6 37.7 9.1 18.6 4.2 8 57.4 47
    Ø16 KQB2T16-D0 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    দ্রষ্টব্য 2) FEP টিউবিং ব্যবহার করার সময় মান নির্দেশ করে।
    Ø16 শুধুমাত্র নাইলন টিউব ব্যবহার করার সময় মান নির্দেশ করে।

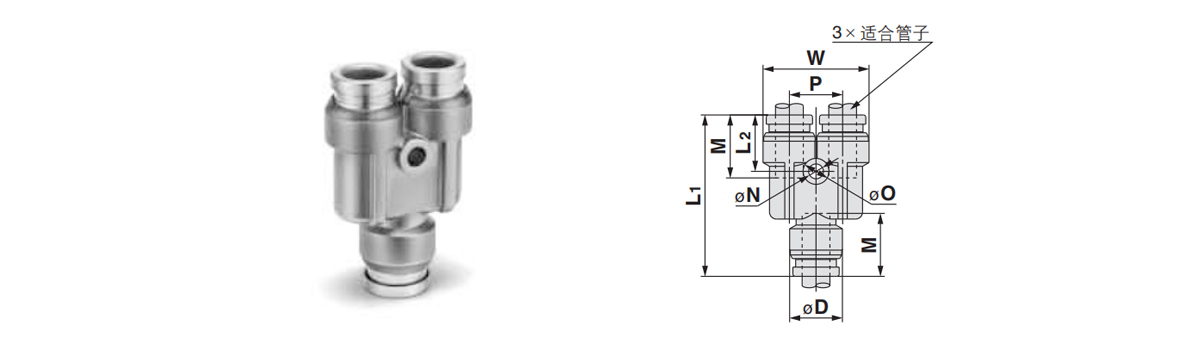

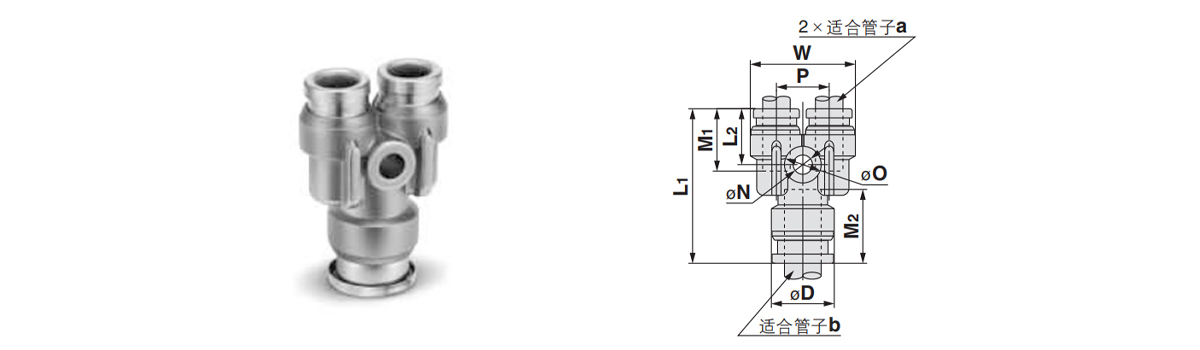

    Y- আকৃতির পাইপ ফিটিং: KQB2U
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত মডেল নোট 1)
    ØD     		W L1 L P M ØN 60 নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    Ø3.2 KQB2U23-00 8.3 16.4 29 11 8.1 12 32 5.6 3.4 9.2
    Ø4 KQB2U04-00 9.1 18.2 30.4 11.3 8.1 12.6 3.2 5.6 4.2 11.1
    Ø6 11.4 22.9 34.9 12.2 11.5 13.8 32 5.6 13.4 18.8
    Ø8 KQB2U08-00 13.7 28.3 40.1 14.1 14.6 16.1 4.2 8 25.6 29.7
    Ø10 KQB2U10-00 16.8 34.2 44 14.4 17.6 17 4.2 8 40 47.4
    Ø12 KQB2U12-00 18.7 38.5 48.4 15.8 19.8 18.8 42 8 57.4 62.1
    Ø16 KQB2U16-00 24.6 49.3 56.6 17.3 26 20.8 4.2 8 113 110.2
    নোট 1)②ØD means maximum diameter.
    দ্রষ্টব্য 2) FEP টিউব ব্যবহার করার সময় মান নির্দেশ করে।
    Ø16 শুধুমাত্র নাইলন টিউব ব্যবহার করার সময় মান নির্দেশ করে।

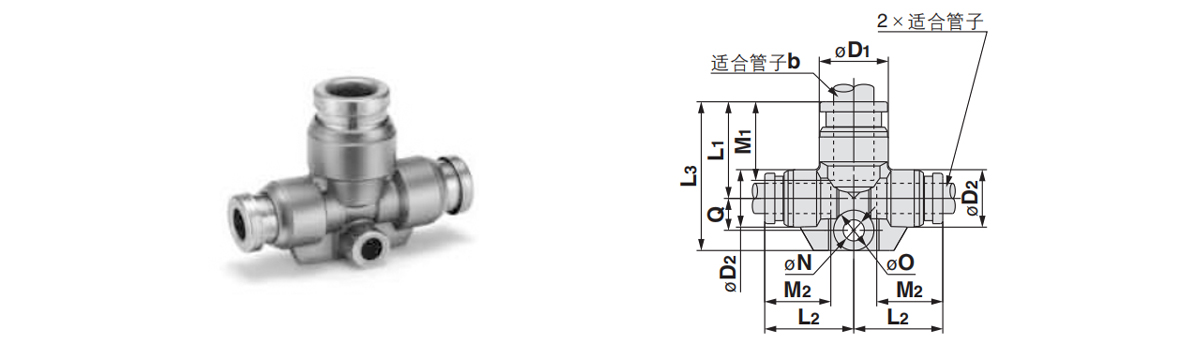

    টি কমানো: KQB2T
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত মডেল নোট 1)
    ØD1     		নোট 1)
    ØD2     		L1 L L3 Q M1 M2 ØN ØO নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    a b
    Ø3.2 Ø4 KQB2T23-04 9.1 8.3 142 14.1 21.1 4.1 12.6 12 3.2 5.6 3.8 8.5
    Ø4 Ø6 KQB2T04-06 11.4 9.1 15.6 15.7 22.8 4.4 13.6 126 3.2 5.6 7.1 11
    Ø6 Ø8 KQB2T06-08 13.7 11.4 19.1 17.7 29.5 6.4 16.1 13.6 4.2 8 16.4 20
    Ø8 Ø10 KQB2T08-10 18.বি 13.7 21 21.2 32.1 7.1 17 18.1 4.2 8 38 29.8
    Ø10 Ø12 KQB2T10-12 18.7 16.6 23.6 23.1 35.7 8.1 18.6 17 4.2 8 56 41.3
    Ø12 Ø16 KQB2T12-16 24.6 18.7 26.8 26.7 39.9 9.1 20.8 18.6 4.2 8 108.5 58
    নোট 1) ØD1, ØD2  means maximum diameter.
    নোট 2) Indicates values when using FEP pipes.

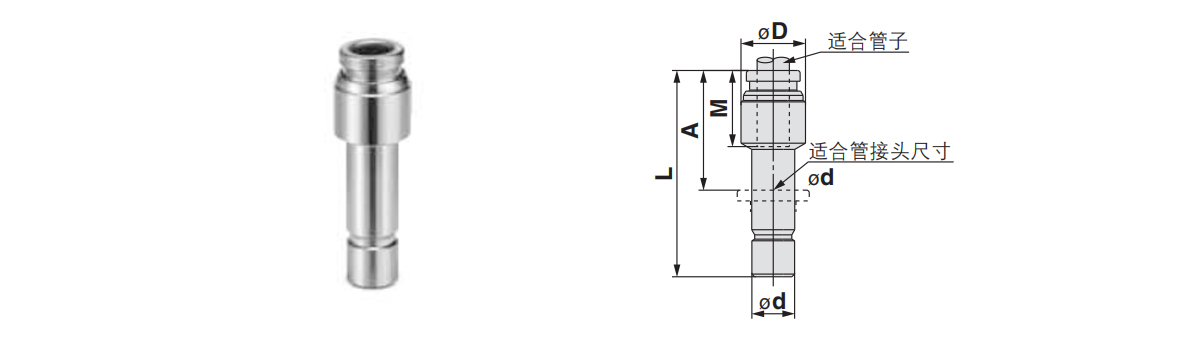

    প্লাগ: KQB2R
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত উপযুক্ত পাইপ জয়েন্ট আকার od মডেল ØD নোট 1) L A M নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    Ø3.2 Ø4 KQB2R23-04 9 32.9 20.3 12 3.4 4.9
    Ø4 Ø6 KQB2R04-06 9 34.4 20.8 12.6 5.6 7
    Ø6 Ø8 KQB2R06-08 12 38.4 22.3 13.6 13.1 12.7
    Ø8 Ø10 KQB2R08-10 14 41.9 24.9 16.1 26.1 19.2
    Ø10 Ø12 KQB2R10-12 17 44.8 26.2 17 41.5 27.8
    Ø12 Ø18 KQB2R12-16 19 42.9 22.1 18.6 58.3 37.2
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    দ্রষ্টব্য 2) FEP টিউব ব্যবহার করার সময় মান নির্দেশ করে।

    সোজা পাইপ হ্রাস করা: KQB2H
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত মডেল ØD নোট 1) L M1 M2 নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    a b
    Ø3.2 Ø4 KQB2H23-D4 9 25.6 12 12.6 3.4 6.8
    Ø4 Ø6 KQB2H04-06 12 27.2 12.6 13.6 5.6 12.1
    Ø6 Ø8 KQB2H06-08 14 30.7 13.6 16.1 13.1 17.1
    Ø8 Ø10 KQB2H08-10 17 34.1 16.1 17 26.1 27.2
    Ø10 Ø12 KQB2H10-12 19 38.6 17 18.6 41.5 34.8
    Ø12 Ø16 KQB2H12-16 24.6 40.4 18.6 20.8 58.3 57.3
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    দ্রষ্টব্য 2) FEP টিউব ব্যবহার করার সময় মান নির্দেশ করে।

    Y-আকৃতির পাইপ ফিটিং হ্রাস করা: KQB2U
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত মডেল নোট 1)
    ØD     		L1 L2 P W M1 M2 ØN Ø0 নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    a b
    Ø3.2 Ø4 KQB2U23-04 9.1 27 10.8 8.1 16.4 12 12.6 3.2 5.6 3.2 8.5
    Ø4 Ø6 KQB2U04-06 11.4 29.3 11.2 9.1 18.2 12.8 13.6 3.2 5.6 4.2 11.9
    Ø6 Ø8 KQB2U06-08 13.7 33.7 12.2 11.5 22.9 13.6 18.1 4.2 8 13.4 19.3
    Ø8 Ø10 KQB2U08-10 16.6 38.3 13.8 14.6 28.3 16.1 17 4.2 8 25.6 32
    Ø10 Ø12 KQB2U10-12 18.7 43 14 17.6 34.2 17 18.6 4.2 8 40 47.6
    Ø12 Ø16 KQB2U12-16 24.8 47.4 15.6 19.8 38.5 18.6 20.8 4.2 8 57.4 87.8
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    নোট 2) Indicates values when using FEP pipes.

    প্যানেল-মাউন্ট করা অভ্যন্তরীণ থ্রেড সোজা পাইপ সংযোগকারী: KQB2E
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত সংযোগকারী থ্রেড
    পি     		মডেল T
    (মি)     		ষড়ভুজ বিপরীত দিক L1 L2 মাউন্টিং গর্ত M নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    হাই H2
    Ø3.2 1/4 KQB2E23-02 এম 10×1 17 12 31 14.8 11 12 3.4 27.5
    Ø4 1/8 KQB2E04-01 এম 10×1 14 12 25.8 9.7 11 12.6 5.6 16.9
    1/4 KQB2E04-02 17 30.9 14.8 27.1
    Ø6 1/বি KQB2E06-01 এম 14×1 17 17 24.2 6.1 15 13.6 13.1 25
    1/4 KQB2E06-02 31.6 13.5 33.2
    3/বি KQB2E06-03 19 33 14.9 34.8
    Ø8 1/বি KQB2E08-01 M15×1 17 19 26.3 6.9 16 16.1 26.1 28.7
    1/4 KQB2E08-02 32.4 13 34.2
    3/বি KQB2E08-03 19 34 14.6 35.9
    Ø10 1/4 KQB2E10-02 M18×1 19 21 31.6 11.6 19 17 41.5 44
    3/8 KQB2E10-03 33.6 13.6 40.2
    Ø12 3/বি KQB2E12-03 M20×1 21 24 34 12.8 21 18.6 58.3 52
    1/2 KQB2E12-04 24 39.6 18.4 62.5
    Ø16 3/বি KQB2E18-03 M27×1 29 30 35.3 11.2 28 20.8 96 111
    1/2 KQB2E16-04 40.6 16.5 113 118.2
    দ্রষ্টব্য: মানগুলি FEP টিউবিংয়ের জন্য নির্দেশ করে।
    Ø16 শুধুমাত্র নাইলন টিউবিংয়ের জন্য মান নির্দেশ করে।

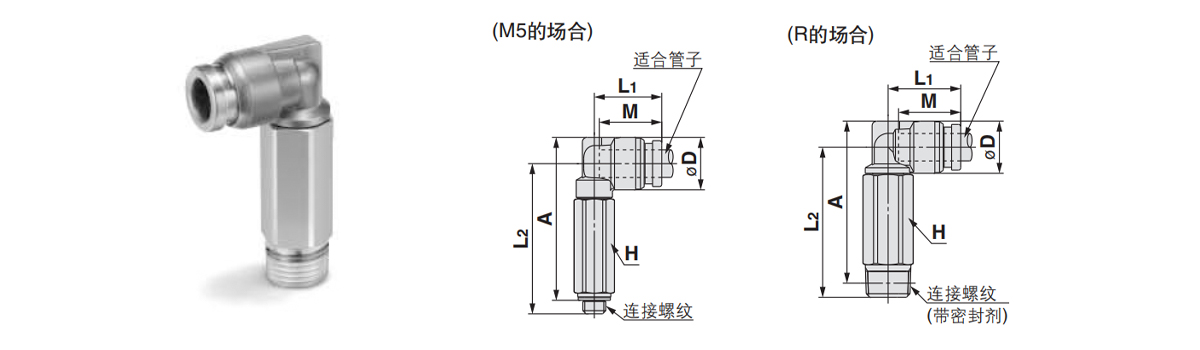

    লম্বা কনুই: KQB2W
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত সংযোগ থ্রেড
    আর, এম     		মডেল H
    ষড়ভুজ বিপরীত বাহু     		ØD নোট 1) L1 L A※ M নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    Ø3.2 M5×0.B KCB2W23-M5 8 8.3 13.1 31.2 32.4 12 2.8 13.5
    1/বি KCB2W23-01S 10 13.6 31.3 32.3 15.3
    1/4 KQB2W23-02S 14 35.1 34.5 34.7
    Ø4 M5×0.B KCB2W04-M5 8 9.1 13.7 31.6 33.2 12.6 3 14.1
    1/বি KQB2W04-01S 10 14.4 31.7 33.1 4 16.2
    1/4 KQB2W04-028 14 35.5 35.3 35.6
    Ø6 M5×0.B KQB2WO8-N5 8 11.4 14.7 32.7 35.4 13.6 3 16
    1/বি KQB2W06-01S 10 15.9 32.8 10.9 17.8
    1/4 KOB2W06-028 14 36.6 37.6 37.2
    3/বি KQB2W08-03S 17 38 38.6 60.3
    Ø8 1/8 KQB2W08-01S 12 13.7 18.6 37 40.7 16.1 20.5 28.8
    1/4 KOB2W08-028 14 19.1 40.2 42.3 39.2
    3/বি KQB2W08-03S 17 41.6 43.3 63.7
    Ø10 1/4 KCB2W10-02S 14 16.6 21 46.6 50.2 17 33.5 42.1
    3/বি KOB2W10-03S 17 45.9 49.1 64.5
    1/2 KQB2W10-04S 22 50.1 52 123
    Ø12 1/4 KQB2W12-02S 14 18.7 22.8 47.7 52.3 18.6 47.7 46
    3/বি KQB2W12-03S 17 23.8 49 53.2 58.2
    1/2 KQB2W12-04S 22 53.2 56.1 118
    Ø16 3/8 KQB2W16-03S 19 24.6 28.3 57.6 64.1 20.8 71 89.6
    1/2 KGB2W16-04S 22 27.3 61.4 66.6 100 116
    ※ F থ্রেডে স্ক্রু করার পরে রেফারেন্স মাত্রা।
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    দ্রষ্টব্য 2) FEP টিউব ব্যবহার করার সময় মান নির্দেশ করে।
    Ø18 শুধুমাত্র নাইলন টিউব ব্যবহার করার সময় মান নির্দেশ করে।

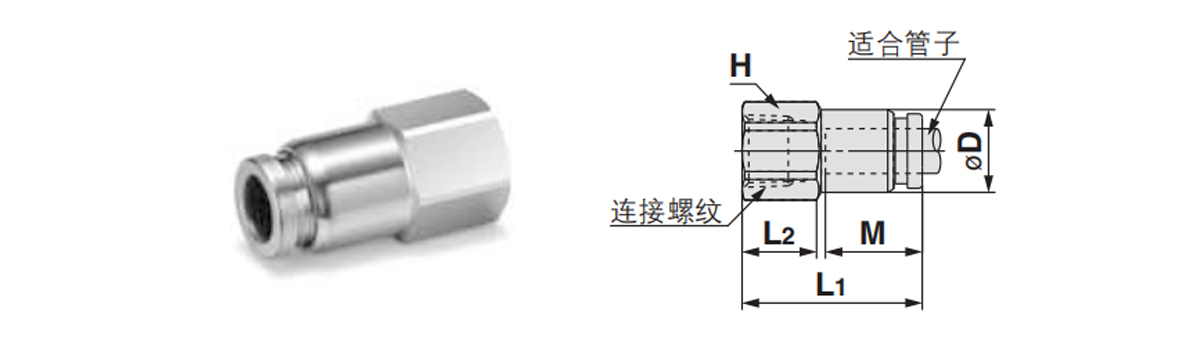

    অভ্যন্তরীণ থ্রেড সোজা মাধ্যমে: KQB2F
    পাইপ বাইরের ব্যাস মিমি জন্য উপযুক্ত সংযোগ থ্রেড
    আরসি     		মডেল H
    (ষড়ভুজ বিপরীত বাহু)     		ØD নোট 1) L1 L2 M নোট 2)
    কার্যকর ক্রস-বিভাগীয় এলাকা mm²     		গুণমান ছ
    Ø3.2 1/8 KQB2F23-01 12 8 23.3 9.8 12 3.4 9.3
    Ø4 1/8 KQB2F04-01 12 8.7 23.7 9.8 12.6 5.6 9.7
    1/4 KQB2F04-02 17 28.7 13.2 22.7
    Ø6 1/8 KQB2F06-01 12 11.1 24.2 10 13.6 13.1 11.1
    1/4 KQB2F06-02 17 28.2 13.4 24.3
    3/8 KQB2F06-03 19 30.6 14.2 25.8
    Ø8 1/8 KQB2F08-01 14 13.4 26.3 9.6 16.1 26.1 17.1
    1/4 KQB2F08-02 17 31.3 13.7 26.8
    38 KQB2F08-03 19 32.7 14.4 28.4
    Ø10 1/4 KQB2F10-02 17 16.4 31.6 13.9 17 41.5 30.3
    3/8 KQB2F10-03 19 33 14.7 32
    Ø12 1/4 KQB2F12-02 19 18.5 32.6 13.3 18.6 58.3 39.4
    38 KQB2F12-03 34 14.7 33.9
    12 KQB2F12-04 24 38.3 18.4 52.9
    Ø16 3/8 KOB2F16-03 24 24.6 35.3 13.5 20.8 81 82.8
    1/2 KQB2F16-04 40.6 18.8 113 59.9
    দ্রষ্টব্য 1) ØD মানে সর্বোচ্চ ব্যাস।
    দ্রষ্টব্য 2) FEP টিউবিং ব্যবহার করার সময় মান নির্দেশ করে।
    Ø16 শুধুমাত্র নাইলন টিউব ব্যবহার করার সময় মান নির্দেশ করে।

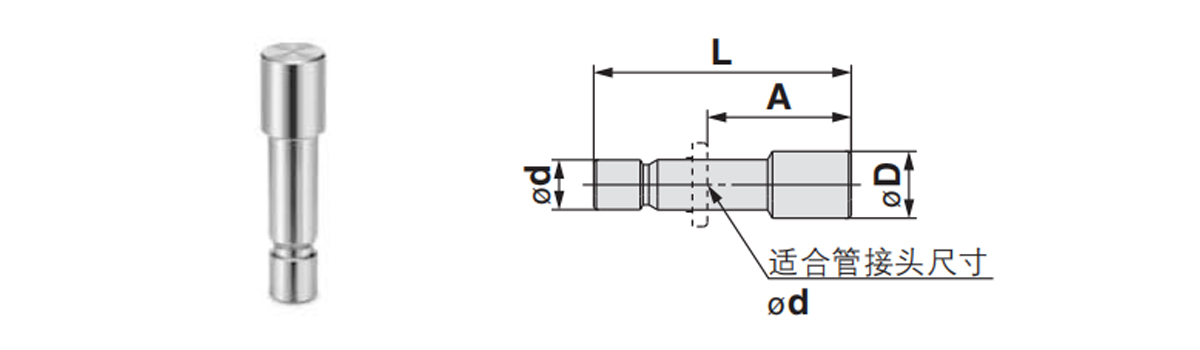

    প্লাগ: KQG2P
    উপযুক্ত পাইপ জয়েন্ট আকার od মডেল ØD L A গুণমান ছ
    Ø3.2 KQB2P-23 5 28.9 18.9 2.8
    Ø4 KQB2P-04 6 29.6 17 4.3
    Ø6 KQB2P-0B 8 30.8 172 9
    Ø8 KQB2P-08 10 33.7 17.6 16.3
    Ø10 KQB2P-10 12 34.6 17.6 25.4
    Ø12 KQB2P-12 14 36.5 17.9 37.8
    Ø16 KQB2P-16 18 38.8 17.8 89.2

সম্পর্কিত পণ্য

ব্লগ ও সংবাদ

আমাদের সর্বশেষ সংবাদ ও
ব্লগ

আরও দেখুন

প্রকৃত নির্ভরযোগ্য গুণমান স্বাভাবিকভাবেই আলাদা হয়ে যায়।

পছন্দ আস্থা থেকে আসে, এবং সহযোগিতা সততা থেকে আসে।

  • প্রশ্ন: আমরা আপনাকে একটি তদন্ত পাঠানোর পরে কত তাড়াতাড়ি আমরা একটি উত্তর পেতে পারি?

    কর্মদিবসের মধ্যে তদন্ত প্রাপ্তির পর আমরা আপনাকে 24 ঘন্টার মধ্যে উত্তর দেব।

  • প্রশ্ন: আপনি একটি সরাসরি প্রস্তুতকারক বা একটি ট্রেডিং কোম্পানি?

    আমরা একটি প্রস্তুতকারক, এবং আমাদের নিজস্ব আন্তর্জাতিক বিক্রয় বিভাগ আছে। তাই আমরা নিজেরাই সব উৎপাদন ও বিক্রি করতে পারি।

  • প্রশ্ন: আপনি কাস্টমাইজড পণ্য করতে পারেন?

    হ্যাঁ, আমরা গ্রাহকদের দ্বারা প্রদত্ত অঙ্কন বা নমুনা অনুসারে পণ্যগুলি বিকাশ এবং উত্পাদন করতে পারি।

  • প্রশ্ন: কিভাবে আপনার কোম্পানী পণ্যের মানের গ্যারান্টি দেয়?

    প্রথমত, আমরা প্রতিটি প্রক্রিয়ার পরে পরিদর্শন করব। সমাপ্ত পণ্যগুলির জন্য, আমরা গ্রাহকদের প্রয়োজনীয়তা এবং আন্তর্জাতিক মান অনুযায়ী 100% পরিদর্শন করব।

  • প্রশ্ন: আপনার পণ্য প্রধানত কোথায় রপ্তানি করা হয়?

    আমাদের পণ্যগুলি মূলত জার্মানি, মার্কিন যুক্তরাষ্ট্র, ডেনমার্ক এবং ইউরোপ এবং উত্তর আমেরিকার এক ডজনেরও বেশি দেশে রপ্তানি করা হয়
