CA2 সিরিজ স্ট্যান্ডার্ড সিলিন্ডার সরবরাহকারী

বাড়ি / পণ্য / এয়ার সিলিন্ডার / স্ট্যান্ডার্ড সিলিন্ডার / CA2 সিরিজ স্ট্যান্ডার্ড সিলিন্ডার

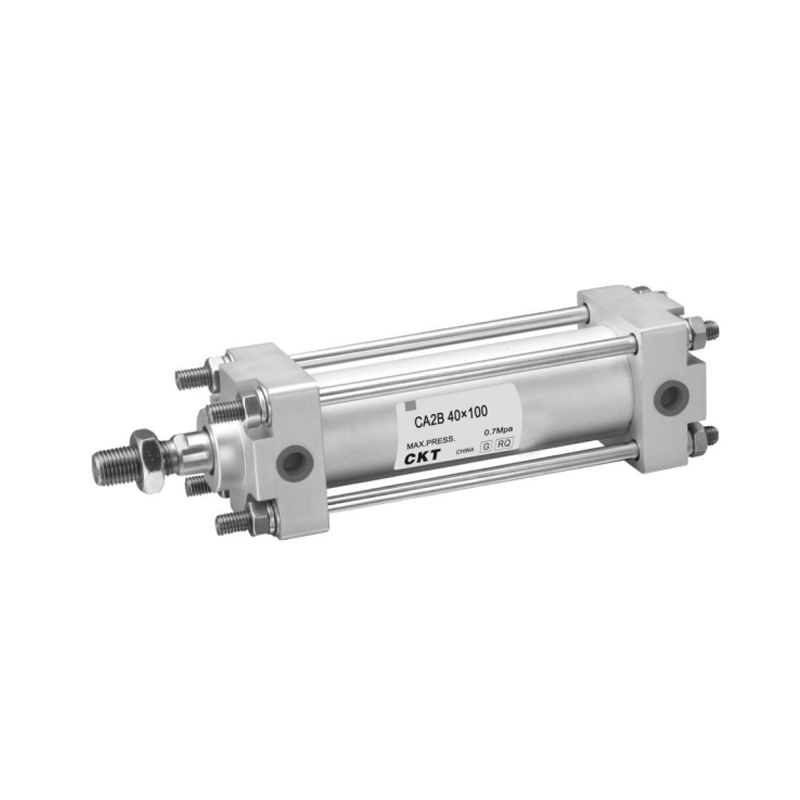

CA2 সিরিজ স্ট্যান্ডার্ড সিলিন্ডার
  • CA2 সিরিজ স্ট্যান্ডার্ড সিলিন্ডার
স্ট্যান্ডার্ড সিলিন্ডার

CA2 সিরিজ স্ট্যান্ডার্ড সিলিন্ডার

1. ভর CA1 সিরিজের তুলনায় 5~15% হালকা;
2. বাফারিং ক্ষমতা উন্নত, এবং পিস্টন রড দ্রুত প্রসারিত হবে না;
3. বাফার ভালভ সামঞ্জস্য করা সহজ, এবং বাফার ভালভ সিলিন্ডারের মাথার পৃষ্ঠকে প্রকাশ করে না;
4. গতিশক্তি যা শোষিত হতে পারে তা CA1 সিরিজের তুলনায় 30% পর্যন্ত বাড়ানো যেতে পারে এবং বাফার সিলের আয়ু প্রায় 5 গুণ বাড়ানো যেতে পারে;
5. পিস্টন রডের নিম্নগামী বাঁকানো পরিমাণ CA1 সিরিজের তুলনায় প্রায় 5~10% কম;
6. ইনস্টলেশনের মাত্রা CA1 সিরিজের মতোই;
7. Rc ছাড়াও, পাইপ থ্রেডে NPT থ্রেড এবং G থ্রেডও রয়েছে।

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:কোনো পূর্ববর্তী নিবন্ধ নেই
পরবর্তী:SE সিরিজ স্ট্যান্ডার্ড সিলিন্ডার (কোন টাই রড টাইপ নেই)
  • বোরের আকার (মিমি) 40 50 63 80 100
    অপারেটিং প্রেসার রেঞ্জ 0.05~1.0MPa
    পরিবেষ্টিত এবং তরল তাপমাত্রা অটো সুইচ ছাড়া:-10℃~70℃,অটো সুইচ সহ:-10℃~60℃
    অপারেটিং পিস্টন গতি 50~500mm/s
    কুশন এয়ার কুশন
    স্ট্রোক দৈর্ঘ্য সহনশীলতা (মিমি) ~250:1°,251~1000:14,1001~1500:1-8
    তৈলাক্তকরণ প্রয়োজন নেই
    পোর্ট সাইজ(Rc) 45661 45724 45659

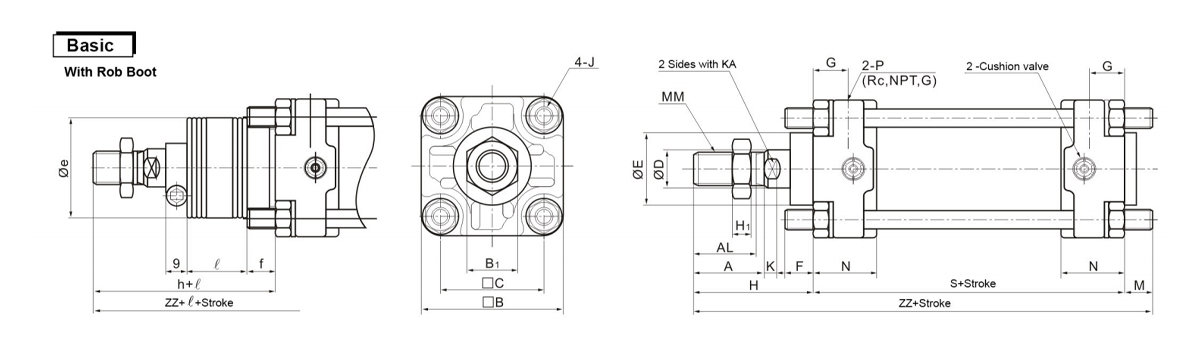

  • বোর
    আকার
    (মিমি)     		স্ট্রোক রেঞ্জ(মিমি) A এ.এল □বি B1 □C D E F G H₁ J K কেএ M এমএম N P S রড বুট ছাড়া সঙ্গে রড বুট
    ছাড়া
    রড বুট     		সঙ্গে রড বুট H জেডজেড e f h ℓ জেডজেড
    40 ~500 20~500 30 27 60 22 44 16 32 10 15 8 M8×1.25 6 14 11 M14×1.5 27 45661 84 51 146 43 11.2 59 1/4 স্ট্রোক 154
    50 ~600 20~600 35 32 70 27 52 20 40 10 17 11 M8×1.25 7 18 11 M18×1.5 30 45724 90 58 159 52 11.2 66 1/4 স্ট্রোক 167
    63 ~600 20~600 35 32 85 27 64 20 40 10 17 11 M10×1.5 7 18 14 M18×1.5 31 45724 98 58 170 52 11.2 66 1/4 স্ট্রোক 178
    80 ~750 20~750 40 37 102 32 78 25 52 14 21 13 M12×1.75 10 22 17 M22×1.5 37 45659 116 71 204 65 12.5 80 1/4 স্ট্রোক 213
    100 ~750 20~750 40 37 116 41 92 30 52 14 21 16 M12×1.75 10 26 17 M26×1.5 40 45659 126 72 215 65 14 81 1/4 স্ট্রোক 224

    বোর
    আকার

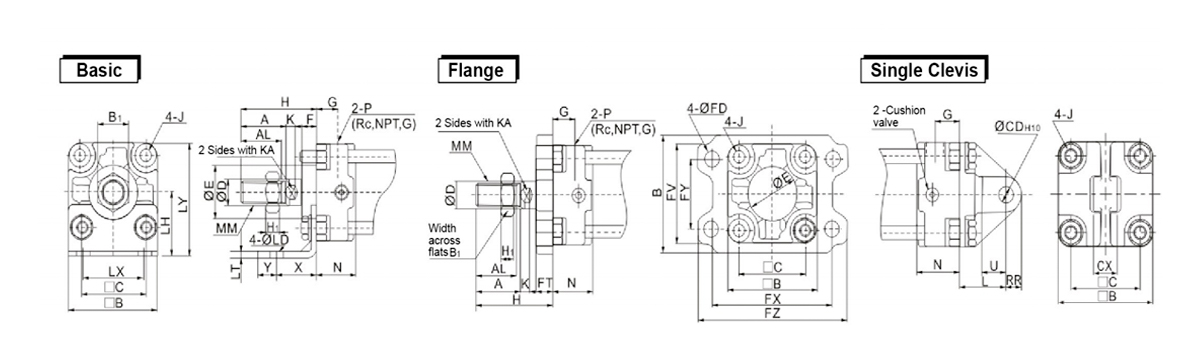

    (মিমি)     		পা পা একক ক্লিভিস
    উপাদান নং এলএইচ এলএক্স LY X Y এলটি এলডি উপাদান নং এফটি FD B FV এফএক্স FY FZ উপাদান নং সিডি U L আরআর সিএক্স
    40 CA2-L04 40 42 70 27 13 3.2 9 CA2-F04 12 9 71 60 80 42 100 CA2-C04 10 0.058 16 30 10 15 -0.1
    0 -0.3
    50 CA2-L05 45 50 80 27 13 3.2 9 CA2-F05 12 9 81 70 90 50 110 CA2-C05 12 0.058 19 35 12 15 -0.1
    0 -0.3
    63 CA2-L06 50 59 93 34 16 3.2 11.5 CA2-F06 15 11.5 101 86 105 59 130 CA2-C06 16 0.058 23 40 16 25 -0.1
    0 -0.3
    80 CA2-L08 65 76 116 44 16 4.5 13.5 CA2-F08 18 13.5 119 102 130 76 160 CA2-C08 20 0.058 28 48 20 31.5 -0.1
    0 -0.3
    100 CA2-L10 75 92 133 43 17 6 13.5 CA2-F10 18 13.5 133 116 150 92 180 CA2-C10 25 0.058 36 58 25 35.5 -0.1
    0 -0.3

    বোর
    আকার

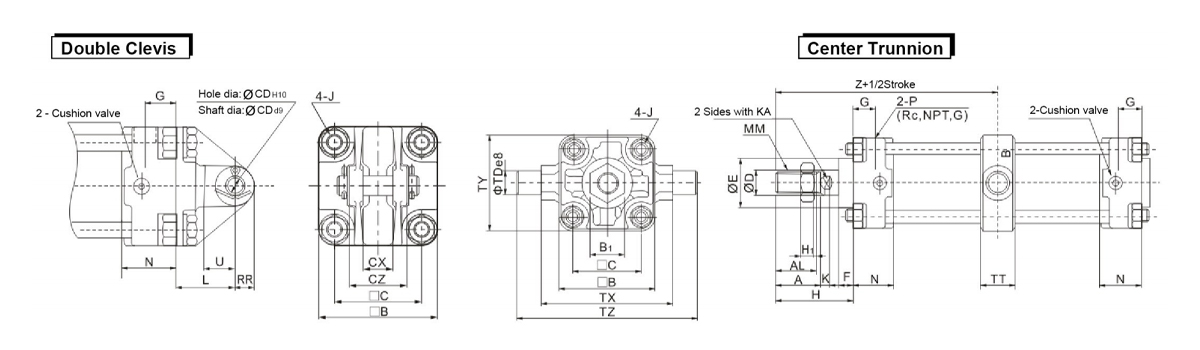

    (মিমি)     		ডাবল ক্লিভিস সেন্টার ট্রুনিওন
    উপাদান নং সিডি U L আরআর সিএক্স সিজেড টিওয়াই টিডি TX টিজেড টিটি
    40 CA2-D04 10 0.058 16 30 10 15 0.1 29.5 62 15 -0.032 85 117 22 CA2-S04
    0 0.3 -0.059
    50 CA2-D05 12 0.07 19 35 12 18 0.1 38 74 15 -0.032 95 127 22 CA2-S05
    0 0.3 -0.059
    63 CA2-D06 16 0.07 23 40 16 25 0.1 49 90 28 -0.032 110 148 28 CA2-S06
    0 0.3 -0.059
    80 CA2-D08 20 0.084 28 48 20 31 0.1 61 110 25 -0.04 140 192 34 CA2-S08
    0 0.3 -0.073
    100 CA2-D10 25 0.084 36 58 25 35 0.1 64 130 25 -0.04 162 214 40 CA2-S10
    0 0.3 -0.073

    মডেল বোর
    আকার
    (মিমি)     		টি.এ টিএল টিইউ টিসি TX টি.ই TO টিআর টিটি টিএস TH টিএফ টিওয়াই Z টিডি-H10
    (গর্ত)
    C-CA2-S04 40 80 60 10 102 85 119 17 9 17 12 45 60 62 93 15 -0.070
    0
    50 80 60 10 112 95 129 17 9 17 12 45 60 74 103 15 -0.070
    0
    C-CA2-S06 63 100 70 15 130 110 150 20 11 22 14 55 73 90 107 28 -0.070
    0
    C-CA2-S10 80 120 90 15 166 140 192 26 13.5 24 17 75 100 110 129 25 -০.০৮৪
    0
    100 120 90 15 188 162 214 26 13.5 24 17 75 100 130 135 25 -০.০৮৪
    0

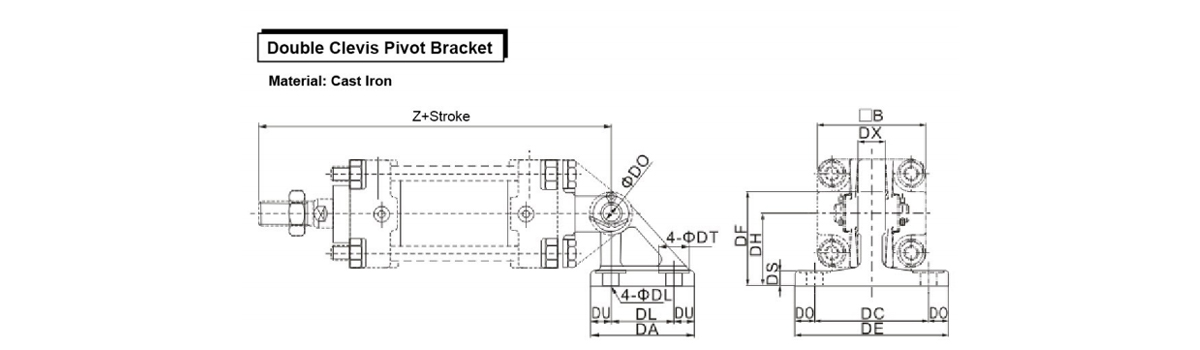

    মডেল বোর
    আকার
    (মিমি)     		ডিএ ডিএল ঢাবি ডিসি ডিএক্স ডি.ই DO ড ডিটি ডিএস ডিএইচ ডিএফ B Z টিডি-H10
    (গর্ত)
    C-CA2-B04 40 57 35 11 65 15 85 10 9 17 8 40 52 60 165 10 0.058
    0
    C-CA2-B05 50 57 35 11 65 18 85 10 9 17 8 40 52 70 183 12 0.070
    0
    C-CA2-B06 63 67 40 13.5 80 25 105 12.5 11 22 10 50 66 85 196 16 0.070
    0
    C-CA2-B08 80 93 60 16.5 100 31.5 130 15 13.5 24 12 65 90 102 235 20 0.084
    0
    C-CA2-B10 100 93 60 16.5 100 35.5 130 15 13.5 24 12 65 90 116 256 25 0.084
    0

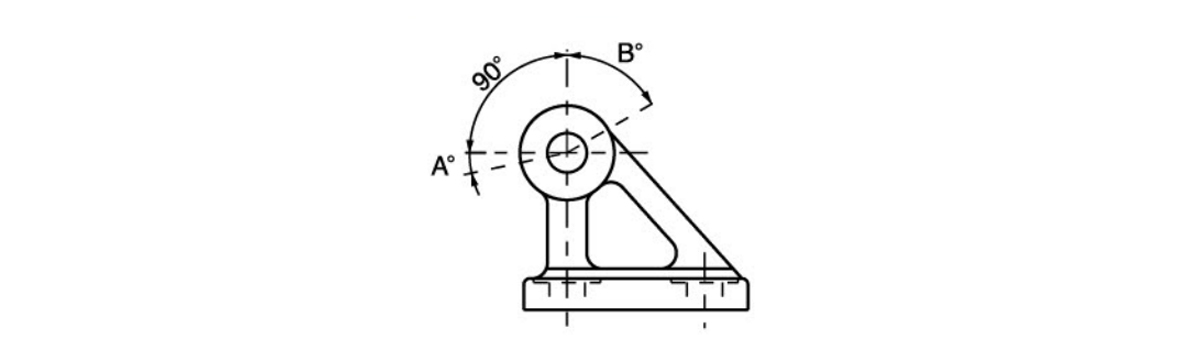

    ঘূর্ণন কোণ
    বোর Size(mm) A° B° A° B° 90°
    40
    100     		12° 60° 162°

    উপাদান: ঢালাই লোহা

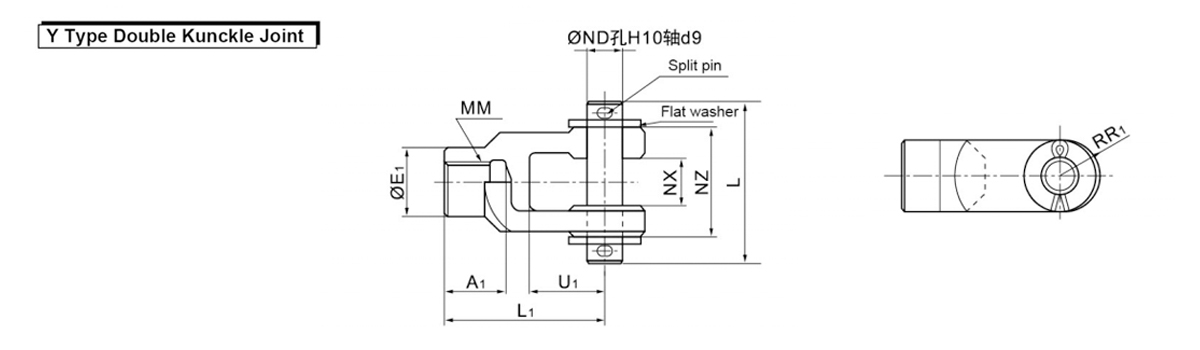

    মডেল প্রযোজ্য বোর সাইজ
    (মিমি)     		A1 E1 L1 এমএম আরআর1 U1 এনডি এনএক্স NZ L বিভক্ত পিন আকার ফ্ল্যাট ওয়াশার সাইজ
    Y-04D 40 22 24 55 M14×1.5 13 25 12 16 0.3 38 55.5 Ø3×180ℓ পালিশ রাউন্ড 12
    0.1
    Y-05D 50 ·63 27 28 60 M18×1.5 15 27 12 16 0.3 38 55.5 Ø3×180ℓ পালিশ রাউন্ড 12
    0.1
    Y-08D 80 37 36 71 M22×1.5 19 28 18 28 0.3 55 76.5 Ø4×250ℓ পালিশ রাউন্ড 18
    0.1
    Y-10D 100 37 40 83 M26×1.5 21 38 20 30 0.3 61 83 Ø4×300ℓ পালিশ রাউন্ড 20
    0.1
    *পিন, স্প্লিট পিন এবং ফ্ল্যাট ওয়াশার সহ কনুই জয়েন্ট।

    উপাদান: কার্বন স্টিল

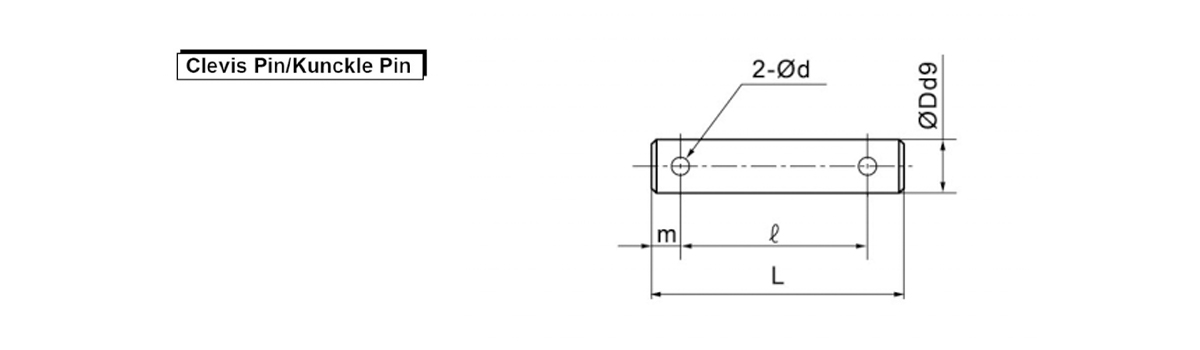

    মডেল প্রযোজ্য বোর সাইজ(mm) Dd9 L ℓ m d
    ড্রিল
    মাধ্যমে     		বিভক্ত পিন অন্তর্ভুক্ত ফ্ল্যাট ওয়াশার অন্তর্ভুক্ত
    ক্লিভিস কঙ্কল
    সিডিP-2A 40 - 10 -০.০৪০ 46 38 4 3 Ø3×180ℓ পালিশ রাউন্ড 10
    -0.076 46
    সিডিP-3A 50 ৪০·৫০·৬৩ 12 -0.050 55.5 47.5 4 3 Ø3×180ℓ পালিশ রাউন্ড 12
    -০.০৯৩
    সিডিP-4A 63 - 16 -0.050 71 61 5 4 Ø4×250ℓ পালিশ রাউন্ড 16
    -০.০৯৩
    সিডিP-5A - 80 18 -0.050 76.5 66.5 5 4 Ø4×250ℓ পালিশ রাউন্ড 18
    -০.০৯৩
    সিডিP-6A 80 100 20 -0.065 83 73 5 4 Ø4×300ℓ পালিশ রাউন্ড 20
    -0.117
    সিডিP-7A 100 - 25 -0.065 88 78 5 4 Ø4×360ℓ পালিশ রাউন্ড 24
    -0.117

    উপাদান: বিনামূল্যে কাটিয়া সালফার ইস্পাত

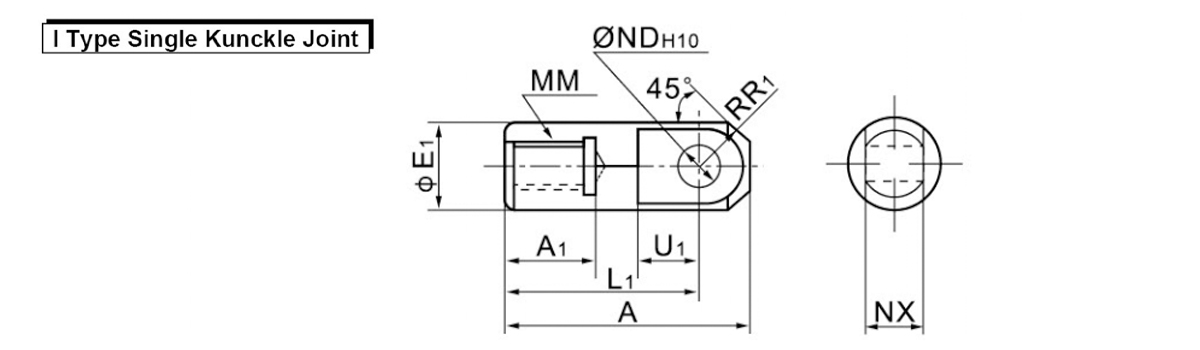

    মডেল প্রযোজ্য
    বোর Size     		A A₁ E1 L1 এমএম আর₁ U1 এনডিH10 এনএক্স
    I-04A 40 69 22 24 55 M14×1.5 15.5 20 120°.070 0.070 0.672257 -0.1
    0 -0.3
    I-05A 50 ·63 74 27 28 60 M18×1.5 15.5 20 128°-070 0.070 0.666701 -0.1
    0 -0.3
    I-08A 80 91 37 36 71 M22×1.5 22.5 26 180.07 0.070 280:3 -0.1
    0 -0.3
    I-10A 100 105 37 40 83 M26×1.5 24.5 28 2080.084 0.084 30°:3 -0.1
    0 -0.3

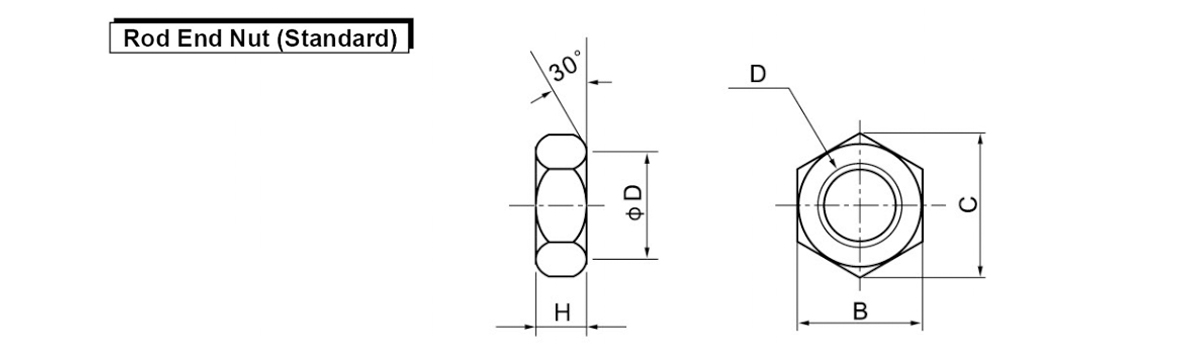

    উপাদান: ঘূর্ণিত ইস্পাত
    মডেল প্রযোজ্য
    বোর Size     		d H B C D
    NT-04 40 M14×1.5 8 22 25.4 21
    NT-05 50 ·63 M18×1.5 11 27 31.2 26
    NT-08 80 M22×1.5 13 32 37 31
    NT-10 100 M26×1.5 16 41 47.3 39
