পাতলা সিলিন্ডার

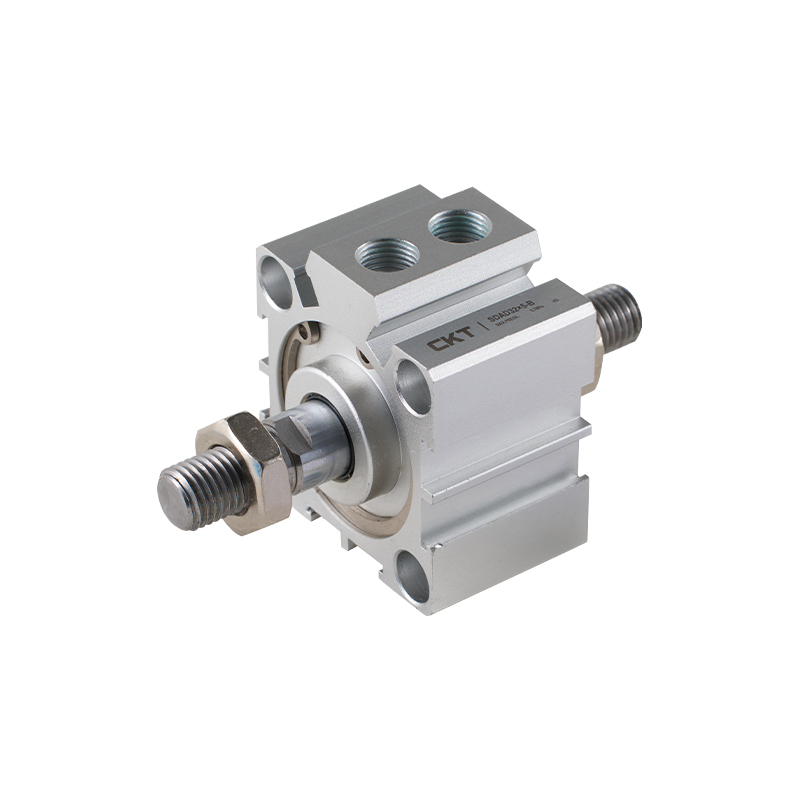

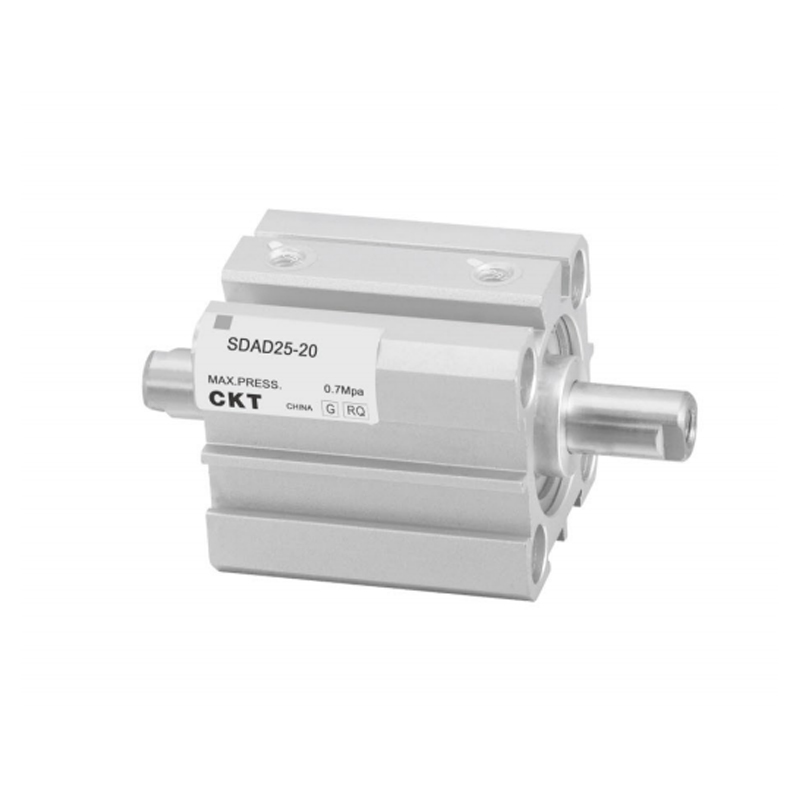

SDAD সিরিজের পাতলা ডাবল-অক্ষের ডাবল-অ্যাক্টিং সিলিন্ডার
SDAD সিরিজের পাতলা ডাবল-অ্যাক্সিস ডাবল-অ্যাক্টিং সিলিন্ডার একটি পাতলা বক্স-টাইপ কাঠামোর নকশা এবং একটি সমন্বিত ডুয়াল পিস্টন রড গাইড মেকানিজম সহ একটি কমপ্যাক্ট বায়ুসংক্রান্ত অ্যাকচুয়েটর। এটি দ্বিমুখী বায়ুসংক্রান্ত ড্রাইভের মাধ্যমে লিনিয়ার রেসিপ্রোকেটিং গতি অর্জন করে। এর মূল বৈশিষ্ট্য হল ফিজিক্যাল স্পেস অপ্টিমাইজেশান এবং হাই-রিজিডিটি গাইড স্ট্রাকচারের মাধ্যমে সীমিত ইনস্টলেশন স্পেস অবস্থার অধীনে কঠোর আউটপুট প্রয়োজনীয়তাগুলি সমাধান করা।
• অতি-পাতলা নির্মাণ ধারণা
সিলিন্ডারের ক্রস-সেকশনের উচ্চতা উল্লেখযোগ্যভাবে সংকুচিত, এবং কাঠামোগত গভীরতা প্রচলিত সিলিন্ডারের তুলনায় প্রায় 30%-50% কমে গেছে। এটি এমবেডেড ইনস্টলেশন বা ঘনভাবে সাজানো দৃশ্যের জন্য উপযুক্ত, কার্যকরভাবে সরঞ্জামগুলির স্থান ব্যবহারকে উন্নত করে।
• ডাবল-অক্ষ-বিরোধী উন্মাদ লোড প্রক্রিয়া
দুটি সমান্তরাল পিস্টন রড একটি টর্ক সাপ্রেশন সিস্টেম গঠন করে, যা একই সাথে রেডিয়াল লোড এবং উল্টে যাওয়া টর্ক বহন করে, উদ্ভট লোড পরিস্থিতিতে শেষ প্রভাবকের গতির স্থিতিশীলতা উন্নত করে এবং পিস্টন রড জ্যামিংয়ের ঝুঁকিকে দমন করে।
• দ্বিমুখী বায়ুসংক্রান্ত ডাবল-অভিনয় মোড
ডুয়াল-পোর্ট ড্রাইভ আর্কিটেকচারের স্ট্যান্ডার্ড কনফিগারেশন রিভার্সিং ভালভের নিয়ন্ত্রণের মাধ্যমে পিস্টন রডের দ্বিমুখী সমান বল আউটপুট উপলব্ধি করে। ফরোয়ার্ড এবং রিটার্ন স্ট্রোক উভয়েরই রিটার্ন স্প্রিংয়ের প্রয়োজন ছাড়াই সম্পূর্ণ পাওয়ার আউটপুট ক্ষমতা রয়েছে।
• উচ্চ-দৃঢ়তা রেল ইন্টিগ্রেশন
গাইড শ্যাফ্ট এবং সিলিন্ডার বডি একটি অবিচ্ছেদ্য পুনর্বহাল কাঠামো গ্রহণ করে এবং প্রি-লোড ক্লিয়ারেন্স নির্মূল প্রযুক্তি দ্বারা গতির সুইং হ্রাস করা হয়। রৈখিক গাইডের দৃঢ়তা একক-অক্ষ সিলিন্ডারের তুলনায় প্রায় 2 গুণ বেশি, ±0.1 মিমি সহনশীলতা ব্যান্ডের মধ্যে পুনরাবৃত্তি অবস্থান নির্ভুলতা নিশ্চিত করে।
• মডুলার অ্যাডাপ্টার ইন্টারফেস
পিস্টন রড প্রান্তটি ISO স্ট্যান্ডার্ড ভাসমান জয়েন্টগুলির সাথে সামঞ্জস্যপূর্ণ, এবং সিলিন্ডারের বডিটি বহু-অক্ষীয় মাউন্টিং থ্রেডেড হোল এবং রেল অ্যাসেম্বলি পৃষ্ঠের সাথে প্রিসেট। এটি অ-মানক কনফিগারেশনগুলিকে সমর্থন করে যেমন উল্টানো ইনস্টলেশন এবং সাইড-মাউন্ট করা ইনস্টলেশন, যা অটোমেশন মডিউলে একীভূত করা সহজ।
• গতিশীল প্রতিক্রিয়া অপ্টিমাইজেশান
ছোট গহ্বর গঠন বায়ুপ্রবাহ চার্জিং এবং ডিসচার্জিং পথকে ছোট করে, এবং 0.1-0.3 সেকেন্ডের পরিসরে (স্ট্রোক স্পেসিফিকেশনের উপর নির্ভর করে) সম্পূর্ণ স্ট্রোক অ্যাকশন টাইম নিয়ন্ত্রণ অর্জন করতে কম-ঘর্ষণ সিলিং উপাদানগুলির সাথে সহযোগিতা করে, মাঝারি এবং উচ্চ গতির বীট প্রয়োজনীয়তা পূরণ করে৷
