লক রিং সহ ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ (Ø9~Ø50) সরবরাহকারী

বাড়ি / পণ্য / ভ্যাকুয়াম উপাদান / ভ্যাকুয়াম সাকশন কাপ / লকিং রিং, অ্যাডাপ্টার এবং বাফার বন্ধনী সহ ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ / লক রিং সহ ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ (Ø9~Ø50)

লক রিং সহ ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ (Ø9~Ø50) লক রিং সহ ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ (Ø9~Ø50)
  • লক রিং সহ ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ (Ø9~Ø50)
  • লক রিং সহ ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ (Ø9~Ø50)
লকিং রিং, অ্যাডাপ্টার এবং বাফার বন্ধনী সহ ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ

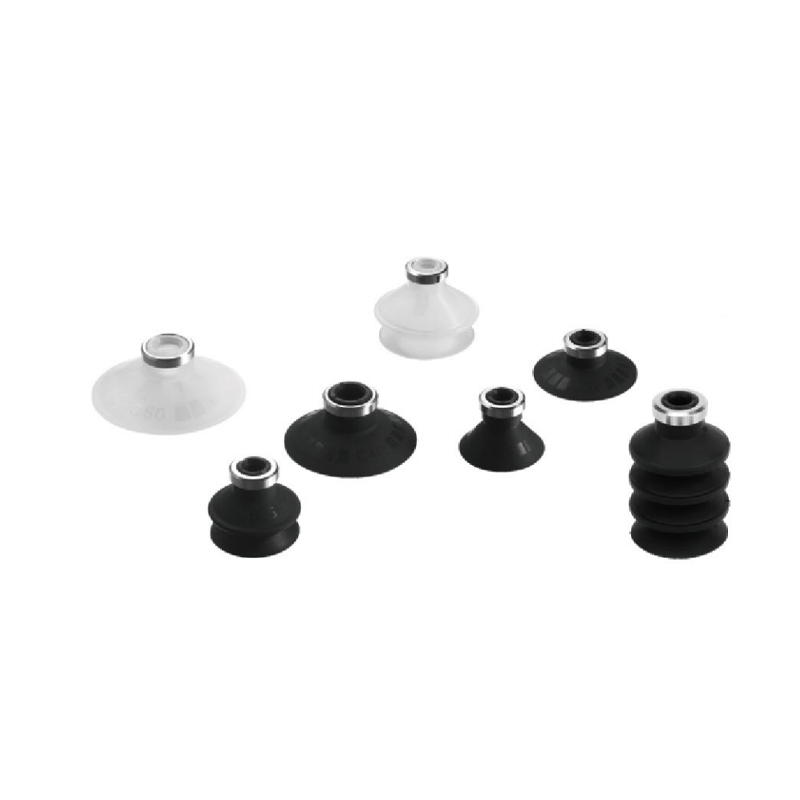

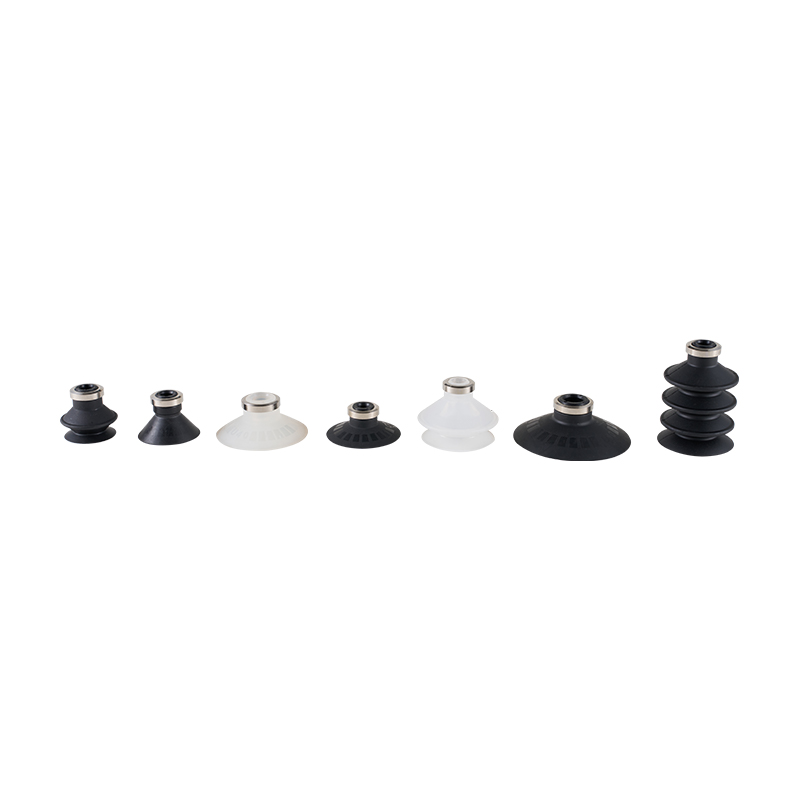

লক রিং সহ ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ (Ø9~Ø50)

ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ উইথ লক রিং (Ø9~Ø50) একটি মূল উপাদান যা ভ্যাকুয়াম গ্রিপিংয়ের স্থায়িত্ব উন্নত করার জন্য ডিজাইন করা হয়েছে। এর অনন্য কুণ্ডলীকার লক রিং কাঠামো কার্যকরভাবে শোষণ প্রক্রিয়া চলাকালীন ওয়ার্কপিসের স্বাধীনতাকে সীমাবদ্ধ করতে পারে, বিভিন্ন স্বয়ংক্রিয় হ্যান্ডলিং এবং নির্ভুল অবস্থানের পরিস্থিতিগুলির জন্য নির্ভরযোগ্য শোষণ সুরক্ষা প্রদান করে।

মূল বৈশিষ্ট্য:

লকিং শোষণ প্রক্রিয়া: অনন্য কুণ্ডলীকার লক রিং নকশা কার্যকারী অবস্থায় একটি শারীরিক সীমাবদ্ধতা তৈরি করে, যখন এটি বল প্রয়োগ করা হয় তখন ওয়ার্কপিসের বিচ্যুতি বা ঘূর্ণন প্রবণতাকে উল্লেখযোগ্যভাবে দমন করে এবং আঁকড়ে ধরার প্রক্রিয়াটির দিকনির্দেশক স্থায়িত্ব উন্নত করে।

উন্নত শোষণ নির্ভরযোগ্যতা: লক রিং কাঠামো ভ্যাকুয়াম নেতিবাচক চাপের সাথে সহযোগিতা করে একটি দ্বিগুণ সুরক্ষা ব্যবস্থা তৈরি করে, কার্যকরভাবে বাহ্যিক ব্যাঘাত (যেমন ত্বরণ, কম্পন এবং সামান্য সংঘর্ষ) প্রতিরোধ করে এবং দুর্ঘটনাজনিত বিচ্ছিন্নতার সম্ভাব্য ঝুঁকি হ্রাস করে।

নমনীয় যোগাযোগ এবং সিলিং: সাকশন কাপ বডি সাধারণত নির্দিষ্ট স্থিতিস্থাপক পদার্থ দিয়ে তৈরি হয় যাতে ওয়ার্কপিসের পৃষ্ঠের সাথে অভিযোজিত ফিট নিশ্চিত করা যায়, একটি কার্যকর ভ্যাকুয়াম সিল তৈরি করে এবং সামান্য পৃষ্ঠের ওঠানামার সাথে খাপ খাইয়ে নেয়।

পাতলা/ছোট বস্তুর জন্য অপ্টিমাইজ করা হয়েছে: আকার পরিসীমার এই সিরিজটি (Ø9~Ø50) পাতলা প্লেট সামগ্রী, ছোট নির্ভুল অংশ বা মসৃণ পৃষ্ঠের সাথে হালকা ওজনের ওয়ার্কপিসগুলি আঁকড়ে ধরার জন্য বিশেষভাবে উপযুক্ত। লকিং রিং স্ট্রাকচার এই ধরনের ওয়ার্কপিসগুলির জন্য বিশেষ করে গুরুত্বপূর্ণ যেগুলি সহজেই স্থানচ্যুত হয় বা বায়ুপ্রবাহ দ্বারা প্রভাবিত হয়।

ইঞ্জিনিয়ারিং অ্যাপ্লিকেশন সার্বজনীনতা: এটি ব্যাপকভাবে নির্দেশমূলক ফিক্সেশন বা অ্যান্টি-ঘূর্ণন হ্যান্ডলিং প্রয়োজন, সাধারণত ইলেকট্রনিক উপাদান সমাবেশ, ছোট ইনজেকশন ছাঁচনির্মাণ অংশ বাছাই, পাতলা শীট উপাদান (ধাতু/অ-ধাতু) পরিবহন, প্যাকেজিং অটোমেশন এবং অন্যান্য প্রক্রিয়া লিঙ্কগুলিতে ব্যবহৃত হয়।

স্পেসিফিকেশন সাধারণ চাহিদা কভার করে: প্রদত্ত ব্যাস পরিসীমা অটোমেশন ক্ষেত্রে সাধারণ ছোট থেকে মাঝারি আকারের ওয়ার্কপিস গ্র্যাসিং আকারের মানগুলিকে কভার করে, যা ইঞ্জিনিয়ারিং নির্বাচন এবং ম্যাচিংয়ের জন্য সুবিধাজনক৷

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:স্ন্যাপ রিং, অ্যাডাপ্টার এবং বাফার ব্র্যাকেট সহ ZP সিরিজ ভ্যাকুয়াম সাকশন কাপ (Ø9~Ø50)
পরবর্তী:কোনো পরবর্তী নিবন্ধ নেই

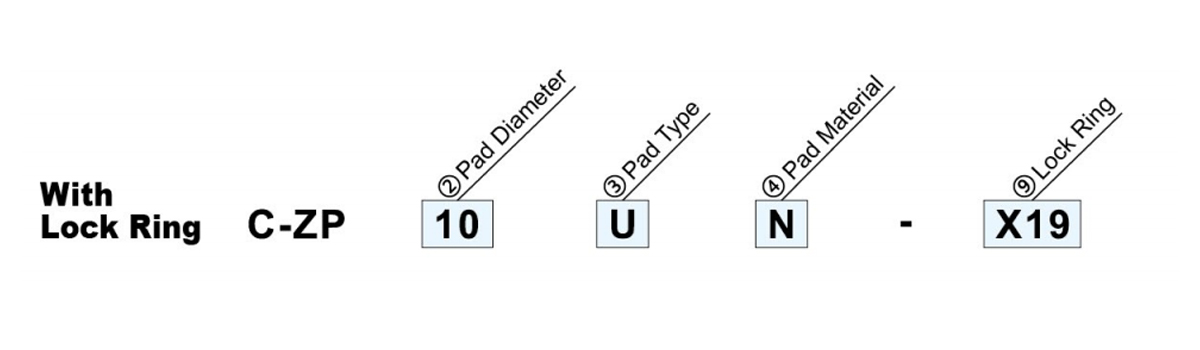

  • ②প্যাড ডায়া। (মিমি)/③প্যাডের ধরন☆ ই* চ* জি* ④উপাদান     □
    09 10 13 14 16 20 25 30 32 40 50 N এনবিআর
    Ø9 Ø10 Ø13 Ø14 Ø16 Ø20 Ø25 Ø30 Ø32 Ø40 Ø50 S সিলিকন ঘষা
    U ফ্ল্যাট প্রকার - ● ● - ● ● ● - ● ● ● *উপাদানের জন্য পৃষ্ঠা 4 পড়ুন।
    C ফ্ল্যাট প্রকার With Ribs - ● ● - ● ● ● - ● ● ●
    D গভীর - ● - - ● - ● - - ● - ⑨উপাদান

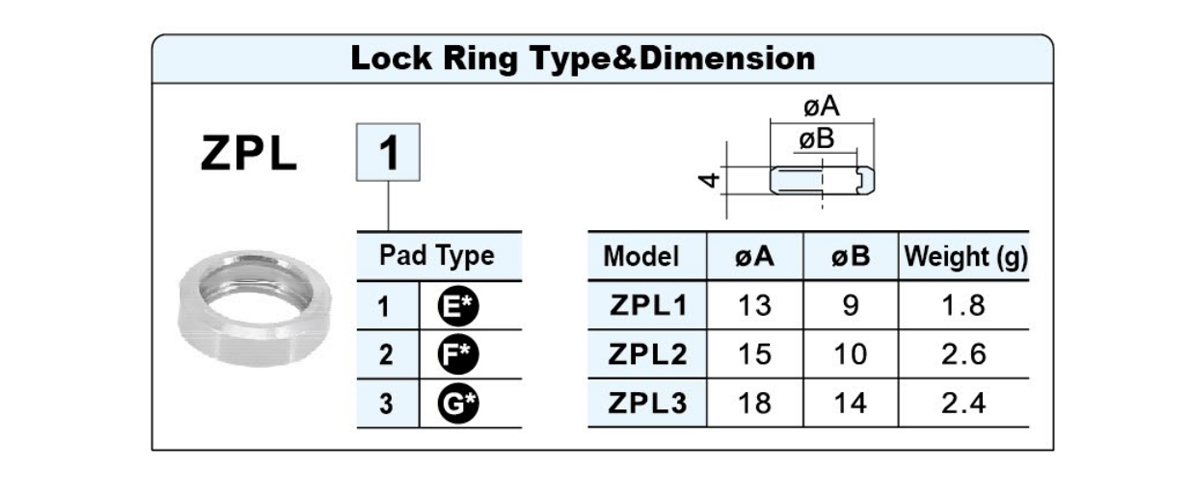

    B 2-মঞ্চবেলো - ● ● - ● ● ● - ● ● ● শূন্য লক রিং সহ
    J 34-পর্যায়ের বেলো ● - - ● ● - ● ● - - - X19 লক রিং ছাড়া
    ● একই প্রাথমিক অক্ষরগুলি নির্দেশ করে যে লক রিং এবং অ্যাডাপ্টার বিনিময়যোগ্য৷৷

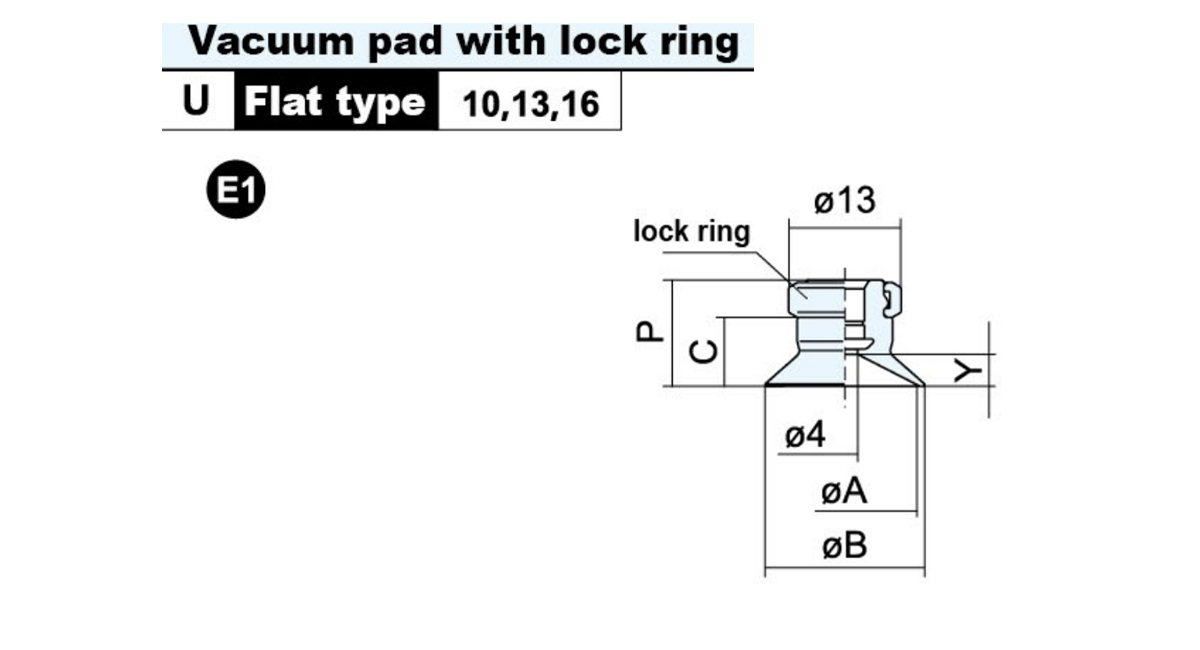

  • মডেল ØA ØB C P Y ওজন (গ্রাম)
    C-ZP10U□ 10 12 7.7 12 3 2.6
    C-ZP13U□ 13 15 2.8
    C-ZP16U□ 16 18 8.2 12.5 3.5

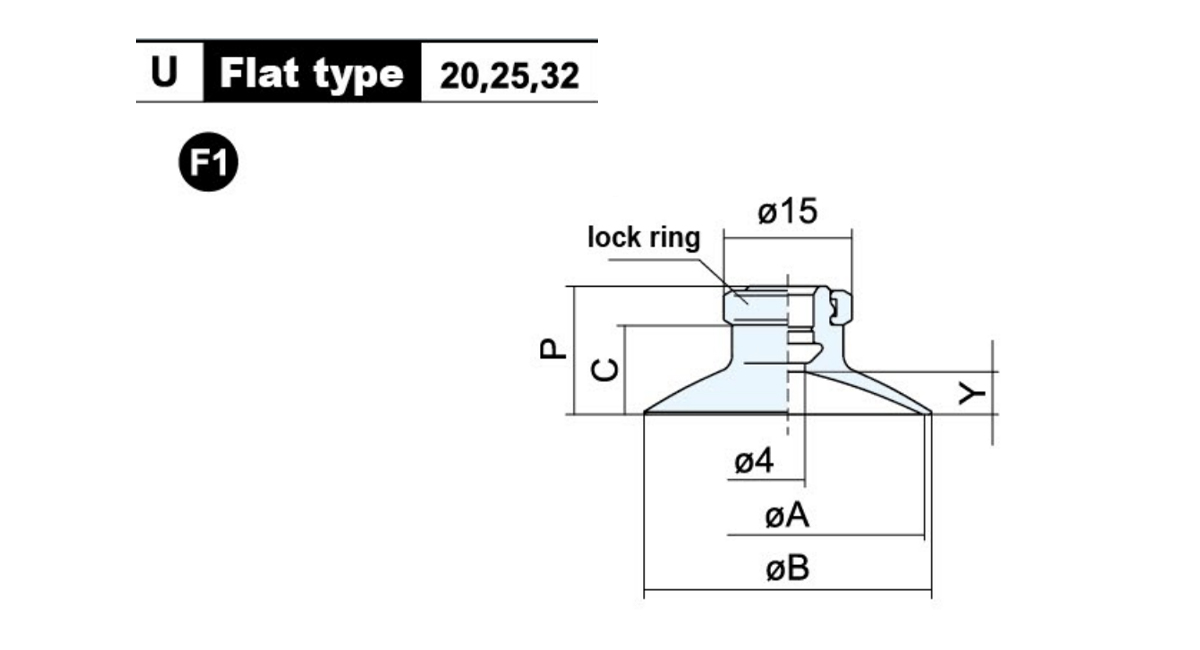

    মডেল ØA ØB C P Y ওজন (গ্রাম)
    C-ZP20U□ 20 23 9.5 14 4 4.1
    C-ZP25U□ 25 28 4.5
    C-ZP32U□ 32 35 10 14.5 4.5 5.5

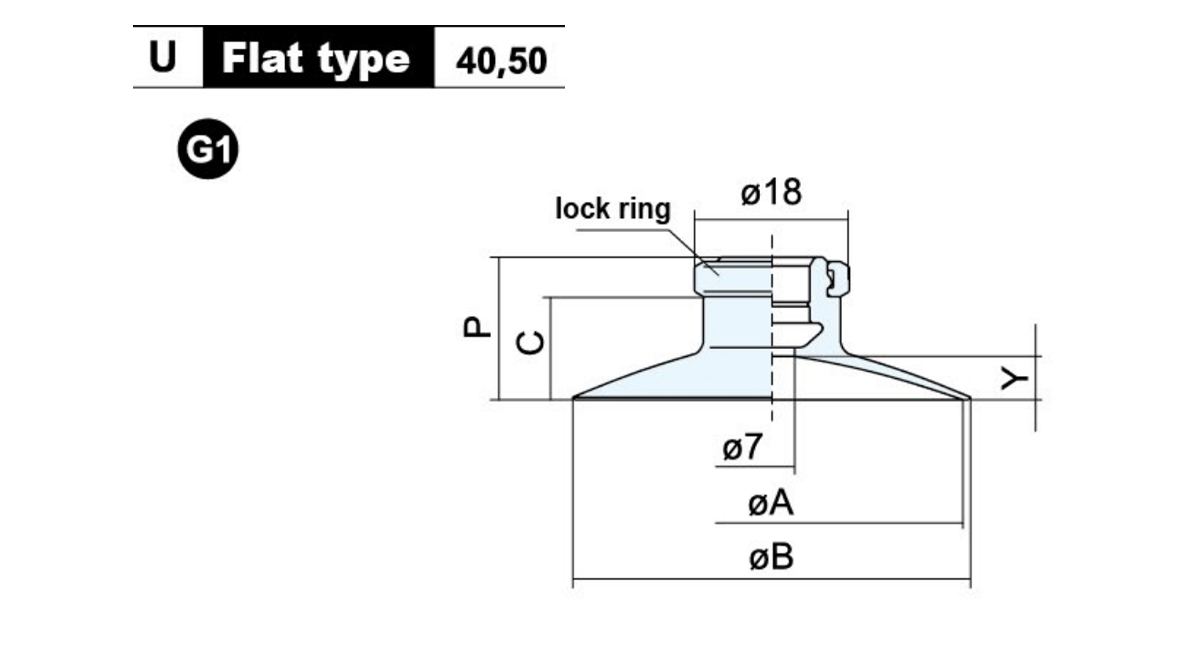

    মডেল ØA ØB C P Y ওজন (গ্রাম)
    C-ZP40U□ 40 43 13.7 18.5 6.5 8.1
    C-ZP50U□ 50 53 14.7 19.5 7.5 11

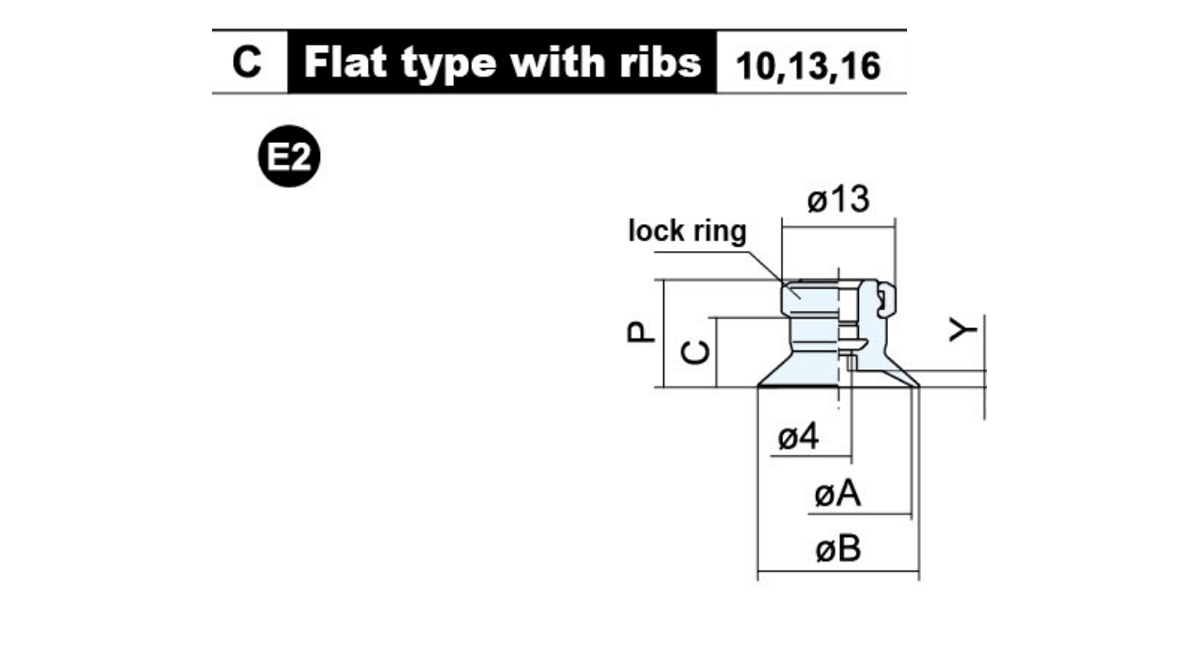

    মডেল ØA ØB C P Y ওজন (গ্রাম)
    C-ZP10C□ 10 12 7.7 12 1.7 2.8
    C-ZP13C□ 13 15 1.8
    C-ZP16C□ 16 18 8.2 12.5 1.2

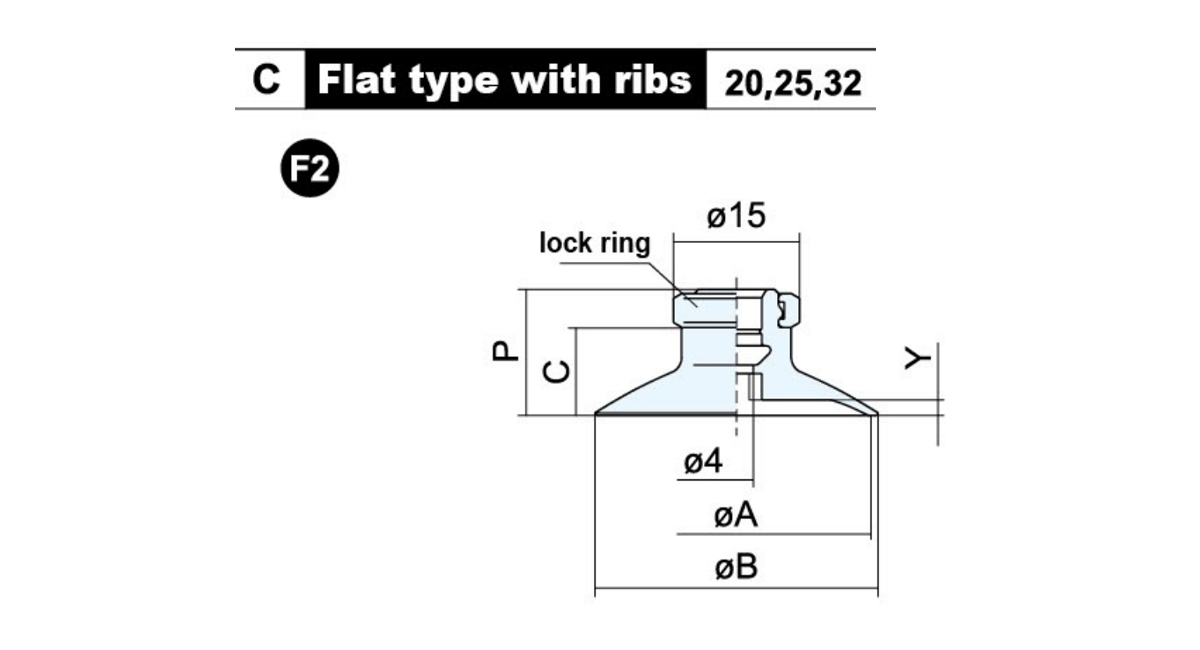

    মডেল ØA ØB C P Y ওজন (গ্রাম)
    C-ZP20C□ 20 23 9.5 14 1.7 4.2
    C-ZP25C□ 25 28 1.8 4.7
    C-ZP32C□ 32 35 10 14.5 2.3 5

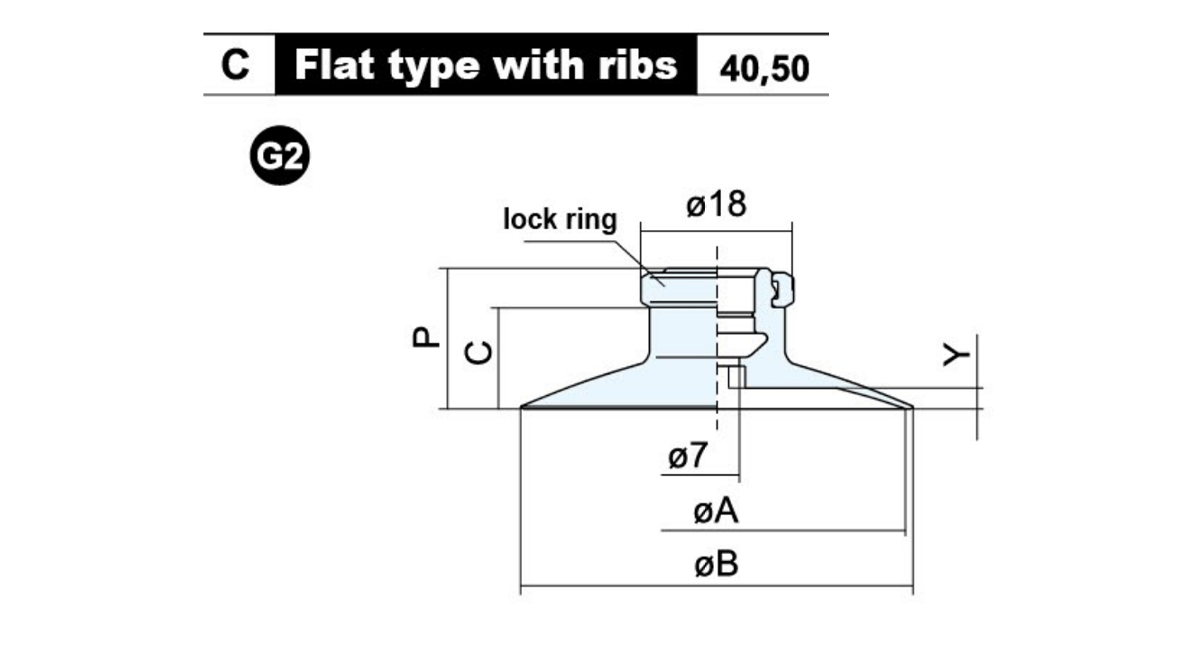

    মডেল ØA ØB C P Y ওজন (গ্রাম)
    C-ZP40C□ 40 43 13.7 18.5 3.3 8.1
    C-ZP50C□ 50 53 14.7 19.5 3.8 10.7

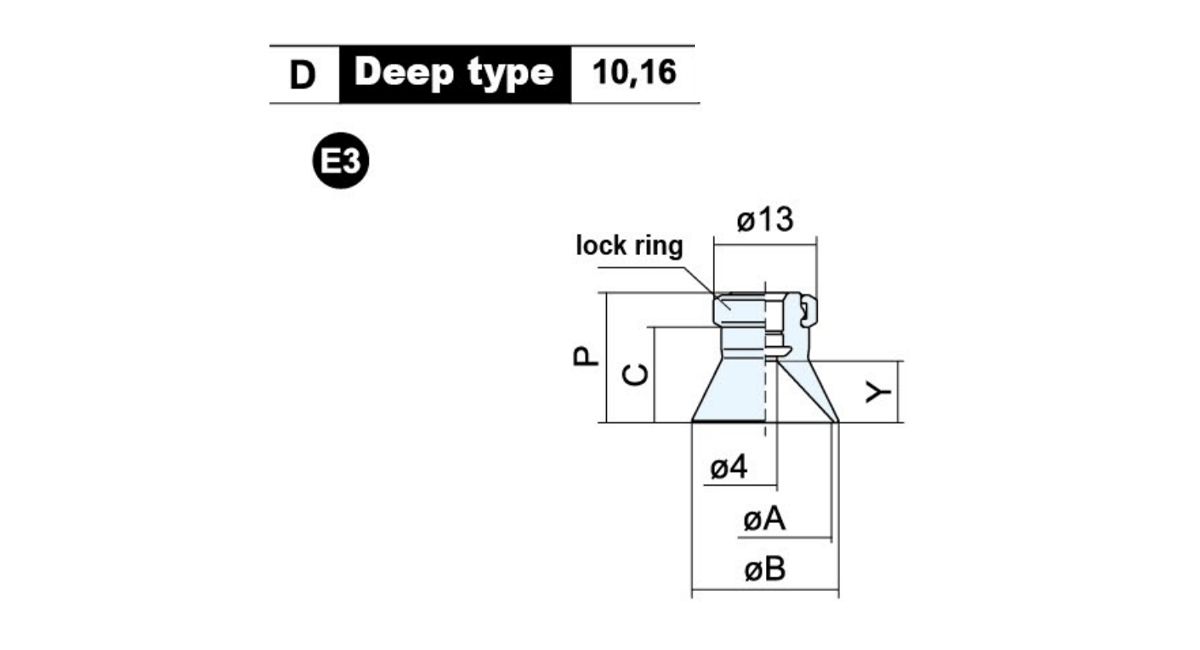

    মডেল ØA ØB C P Y ওজন (গ্রাম)
    C-ZP10D□ 10 12 10.7 15 6 2.8
    C-ZP16D□ 16 18 11.7 16 7 3.1

    মডেল ওজন (গ্রাম)

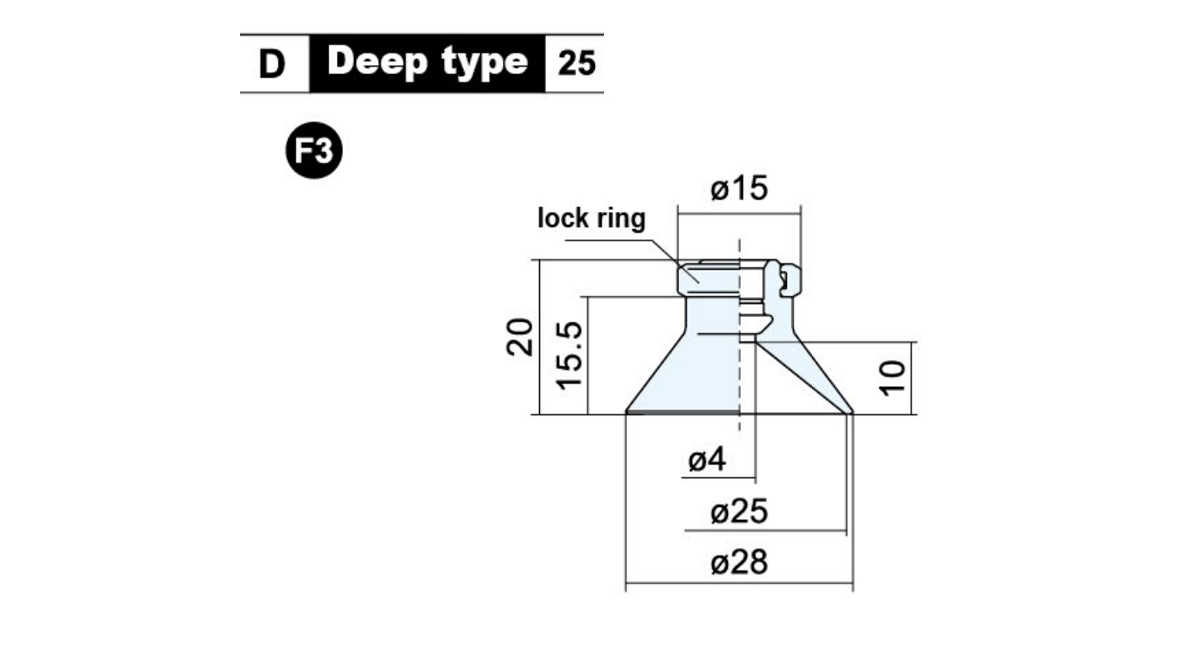

    C-ZP25D□ 4.9

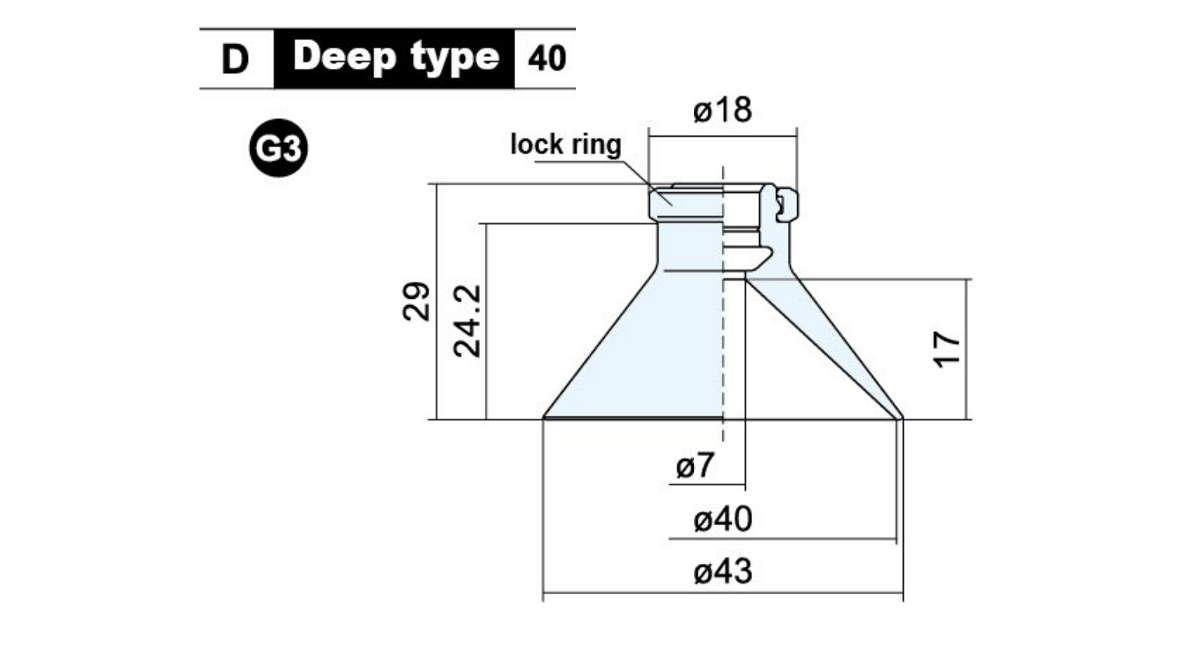

    মডেল ওজন (গ্রাম)
    C-ZP40D□ 9.3

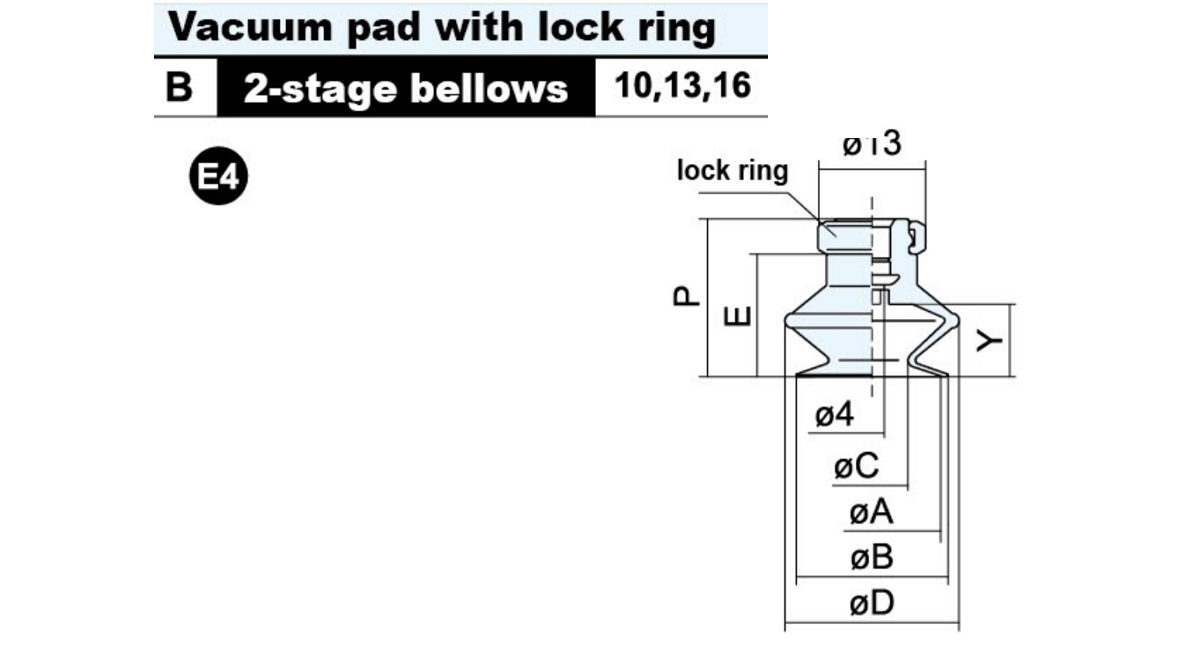

    মডেল ØA ØB ØC ØD E P Y ওজন (গ্রাম)
    C-ZP10B□ 10 12 6 14 11.7 16 5.5 2.8
    C-ZP13B□ 13 15 9 19 14.2 18.5 7.5 4.4
    C-ZP16B□ 16 18 10 21 15.7 20 8.5 4.7

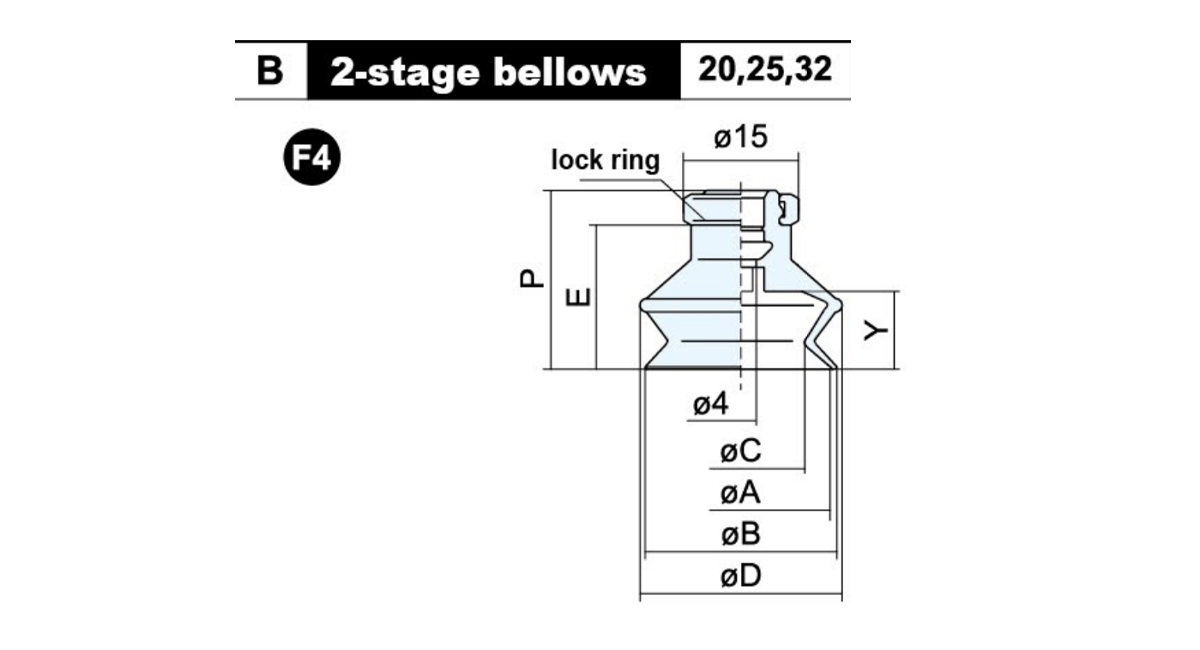

    মডেল ØA ØB ØC ØD E P Y ওজন (গ্রাম)
    C-ZP20B□ 20 22 12 25 19 23.5 10.5 5.4
    C-ZP25B□ 25 27 16 28 19.5 24 6.4
    C-ZP32B□ 32 34 19 37 24.5 29 14 8.8

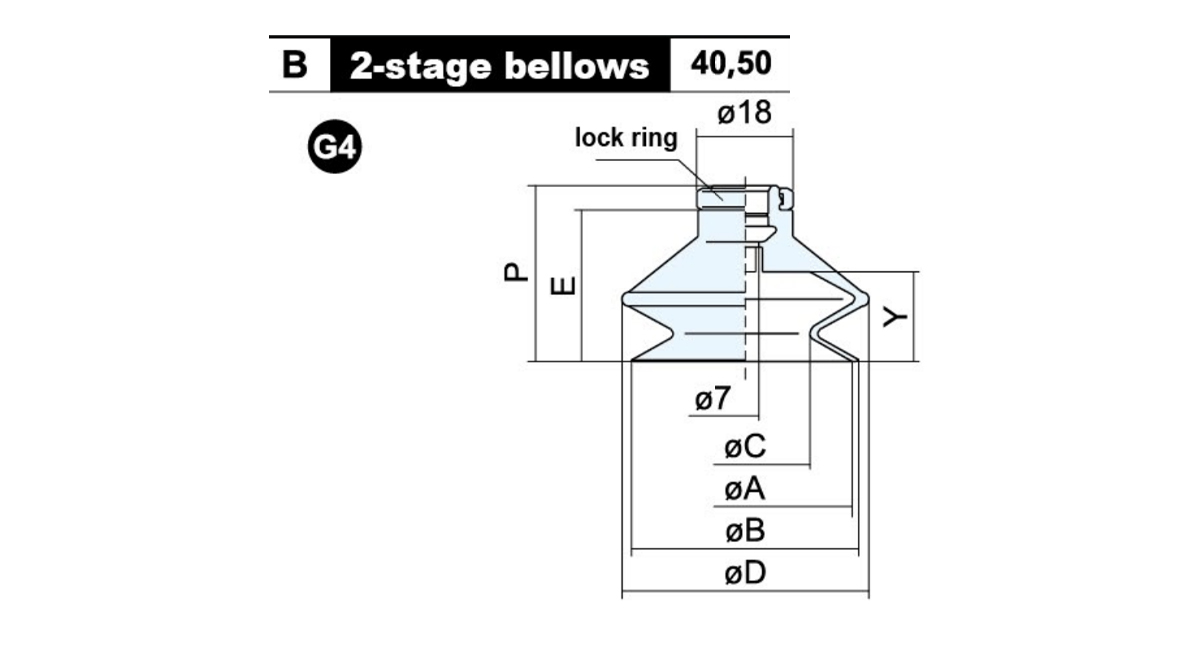

    মডেল ØA ØB ØC ØD E P Y ওজন (গ্রাম)
    C-ZP40B□ 40 43 24 48 29.2 34 16 16.3
    C-ZP50B□ 50 53 32 57 33.2 38 19 21.5

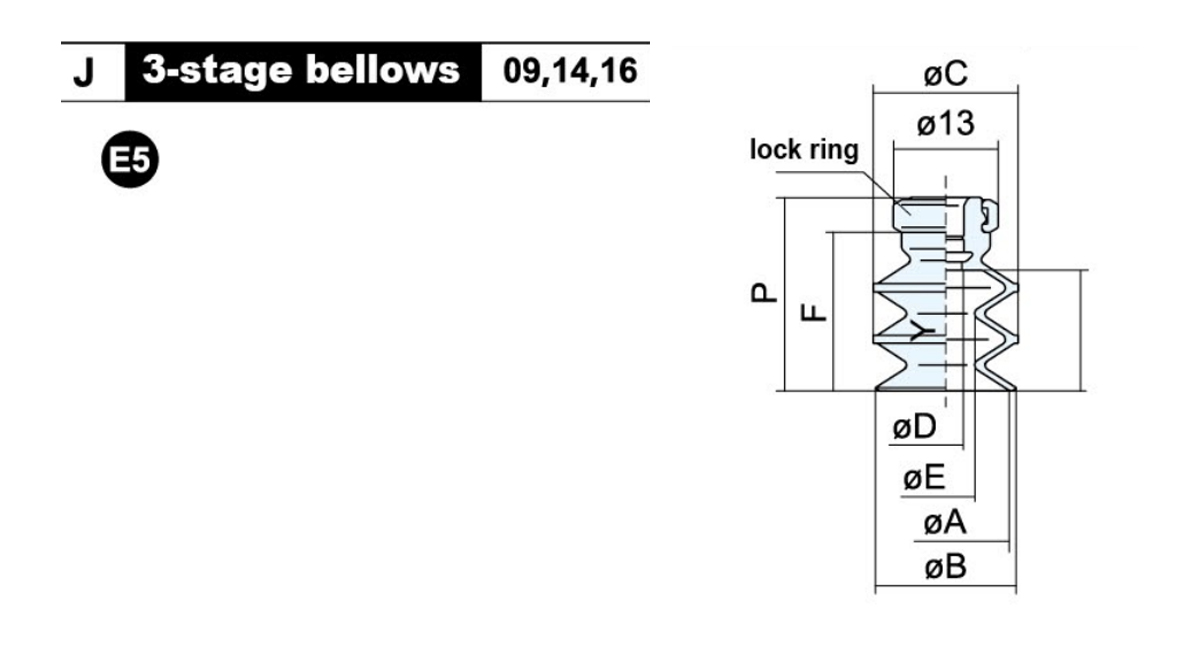

    মডেল ØA ØB ØC ØD ØE F P Y ওজন (গ্রাম)
    C-ZP09J□ 9 10 10 3 3 13.7 18 7.7 2.8
    C-ZP14J□ 14 15 15 5.2 19.7 24 15 3.3
    C-ZP16J □ 16 17.5 18 4 7.2

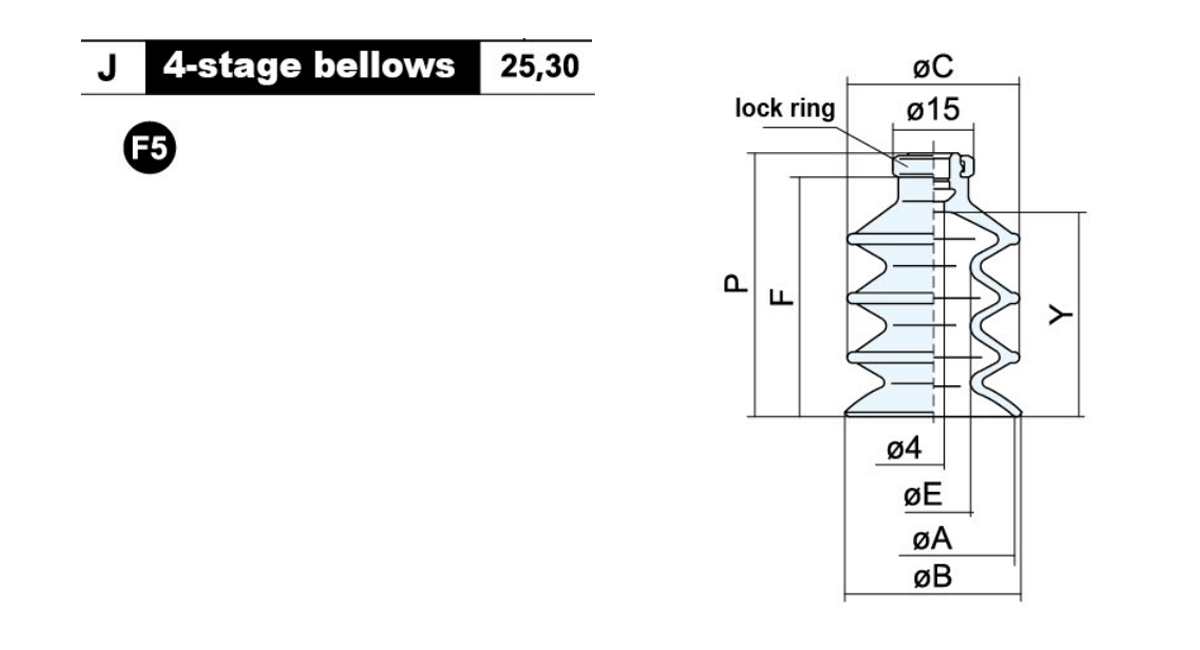

    মডেল ØA ØB ØC ØE F P Y ওজন (গ্রাম)
    C-ZP25J□ 25 26 27 10.2 38 42.5 32.5 9.1
    C-ZP30J□ 30 33 32 13.8 19.7 44.5 38 12.3

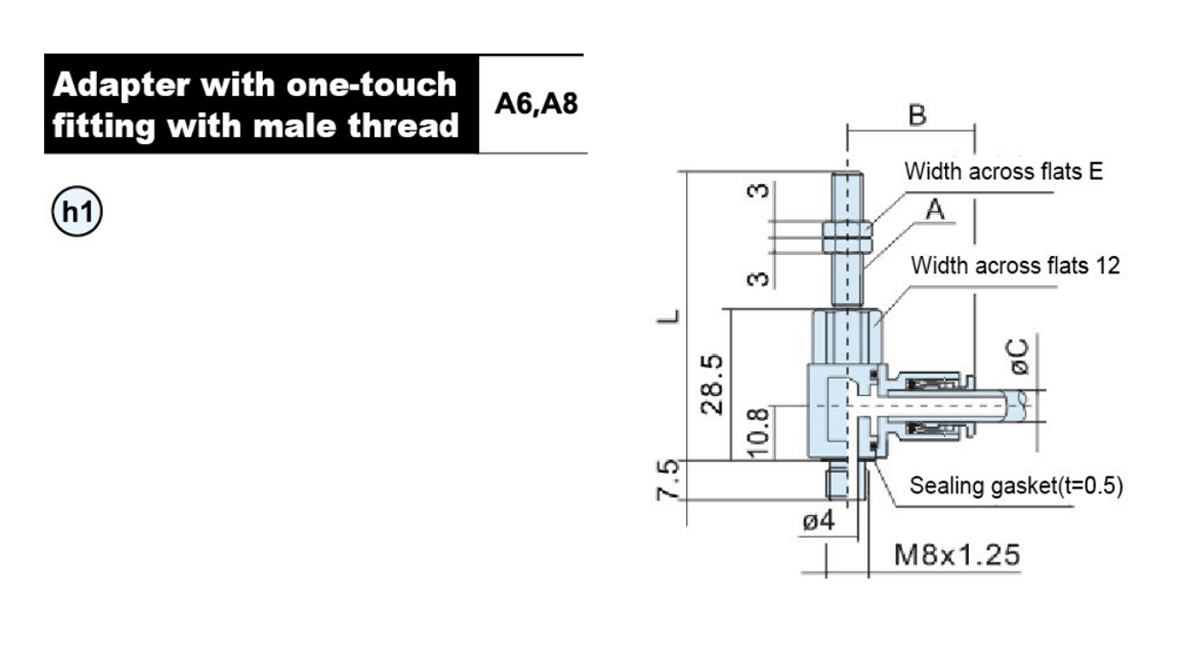

    মডেল A B ØC E L ওজন (গ্রাম)
    ZPRL-04-A6 M6×1.0 23.3 4 8 54.5 31.1
    ZPRL-06-A6 24.3 6 31.9
    ZPRL-08-A6 26.2 8 32.7
    ZPRL-04-A8 M8×1.0 23.3 4 12 44.5 33.7
    ZPRL-06-A8 24.3 6 34.1
    ZPRL-08-A8 26.2 8 35

    মডেল A B ØC D ওজন (গ্রাম)
    ZPRL-04-B5 M5×0.8 23.3 4 5 24
    ZPRL-06-B5 24.3 6 24.7
    ZPRL-08-B5 26.3 8 25.3
    ZPRL-04-B6 M6×1.0 23.3 4 6 23
    ZPRL-06-B6
    ZPRL-08-B6     		24.3 6 24
    26.2 8 25

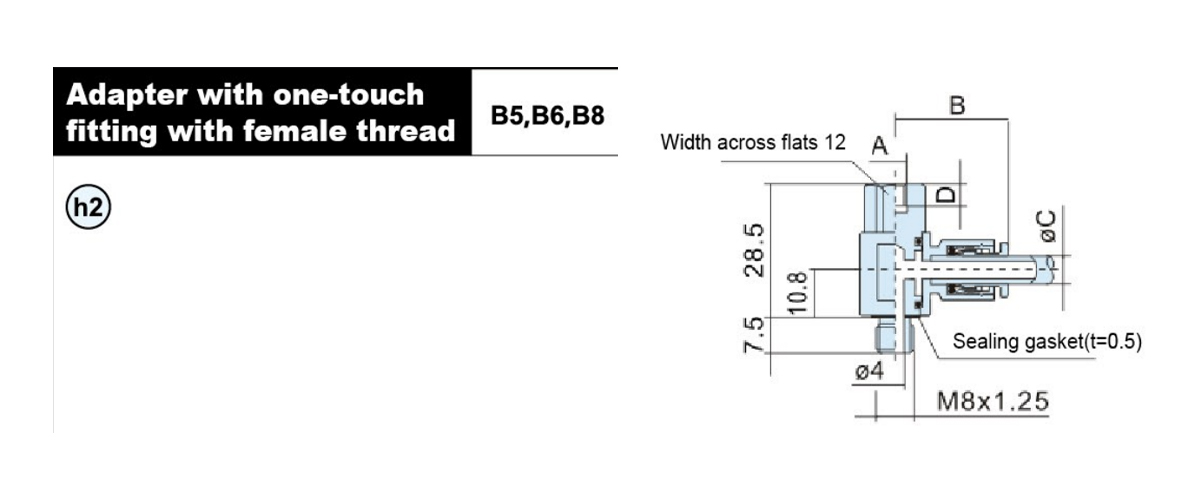

    ZPRL-04-B8
    M8×1.25     		23.3 4 8 21.8
    ZPRL-06-B8 24.3 6 22.6
    ZPRL-08-B8 26.2 8 23.4

    ØD মডেল ØB H L Q ওজন (গ্রাম)
    6 KQ2H06-U01-B 5 12 19.5 14.5 6.2
    8 KQ2H08-U01-B 5.8 14 25 20.5 12.1

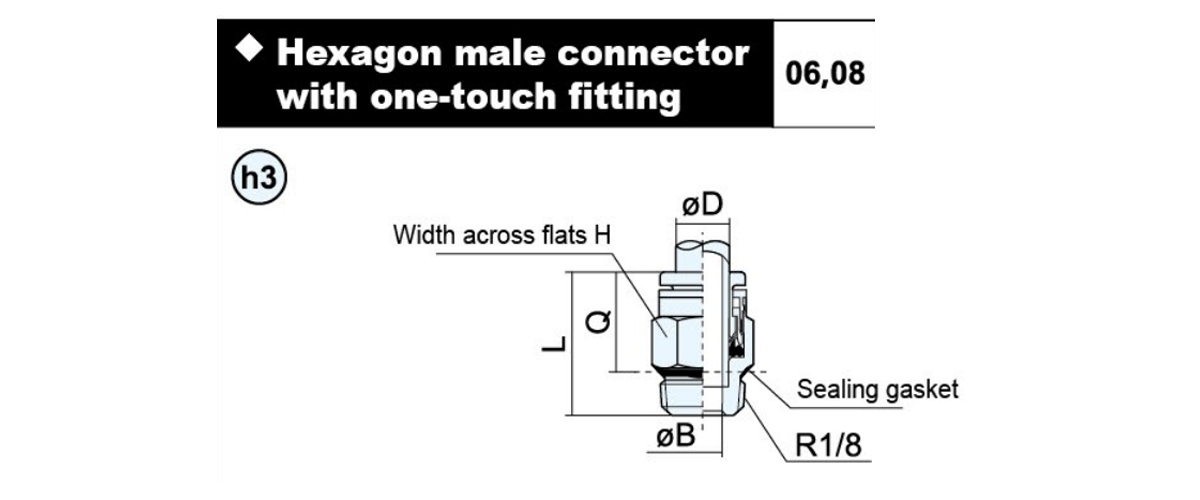

    ØD মডেল ØB C H L Q ওজন (গ্রাম)
    6 KQ2S06-U01-B 3.8 12 4 24 19 8
    8 KQ2S08-U01-B 4.8 14 5 27.5 22.5 11

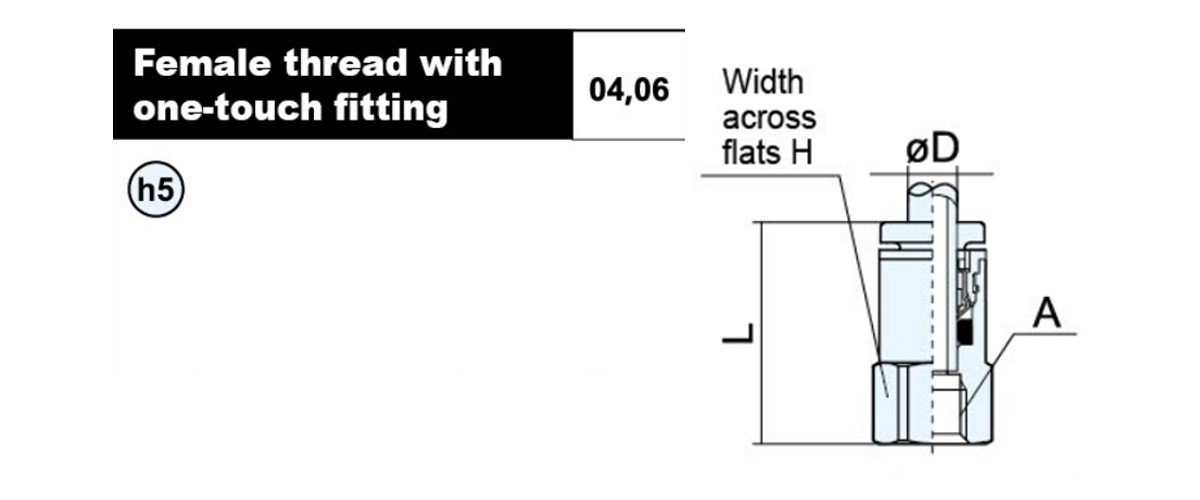

    ØD মডেল A H L ওজন (গ্রাম)
    4 KJF04-M5-B M5×0.8 8 18.8 3.8
    KJF04-M6-B M6×1.0 19.3 3.2
    6 KJF06-M5-B M5×0.8 10 18 5.2
    KJF06-M6-B M6×1.0 20 6.6
    KJF06-M8-B M8×1.0 12 21 9.6

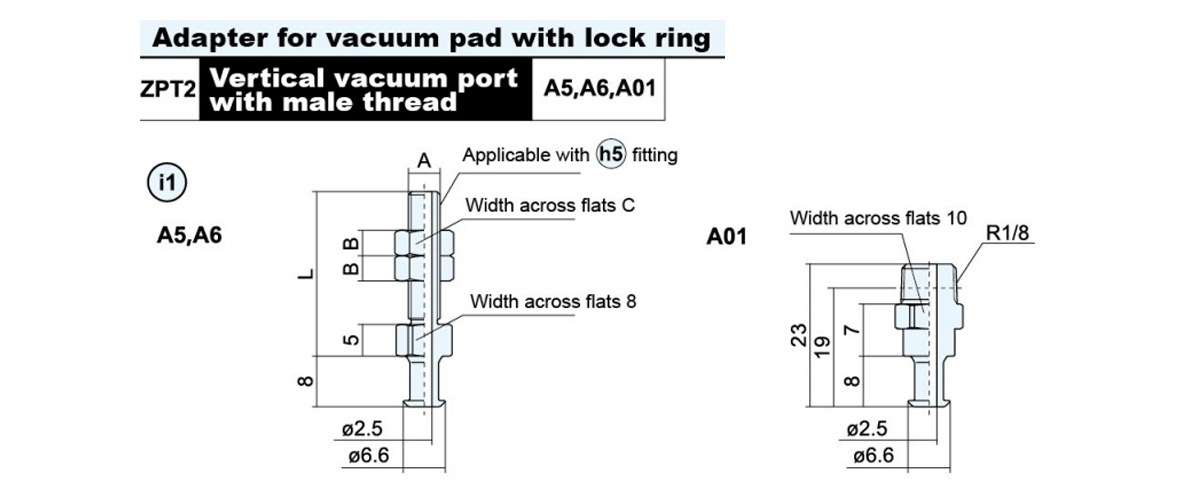

    অ্যাডাপ্টার মডেল A B C L ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPT2-A5 M5×0.8 7 4 26 4.5 E1 E2 E3 E4 E5
    ZPT2-A6 M6×1.0 8 3 31 5.9
    ZPT2-A01 - - - - 8.5

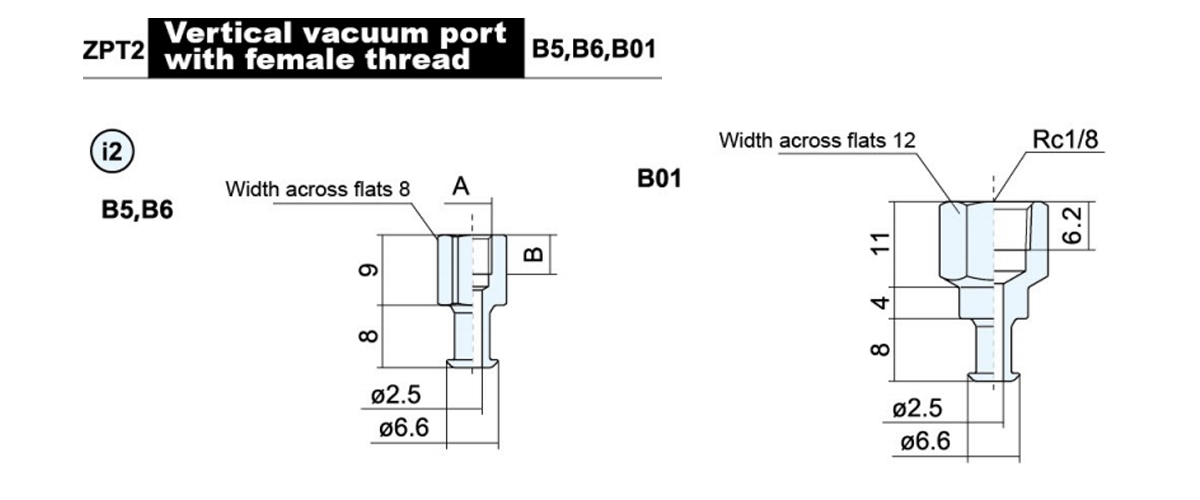

    অ্যাডাপ্টার মডেল A B ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPT2-B5 M5×0.8 5 4 E1 E2 E3 E4 E5
    ZPT2-B6 M6×1.0 6 3.7
    ZPT2-B01 - - 9

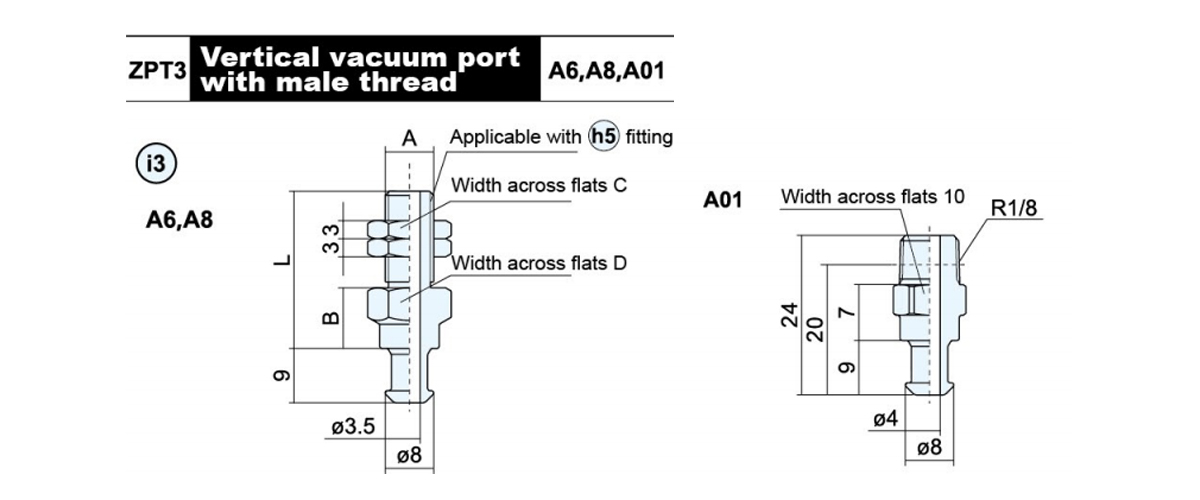

    অ্যাডাপ্টার মডেল A B C D L ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPT3-A6 M6×1.0 5 8 8 31 6 F1 F2 F3 F4 F5
    ZPT3-A8 M8×1.0 10 12 12 26 13.7
    ZPT3-A01 - - - - - 8.2

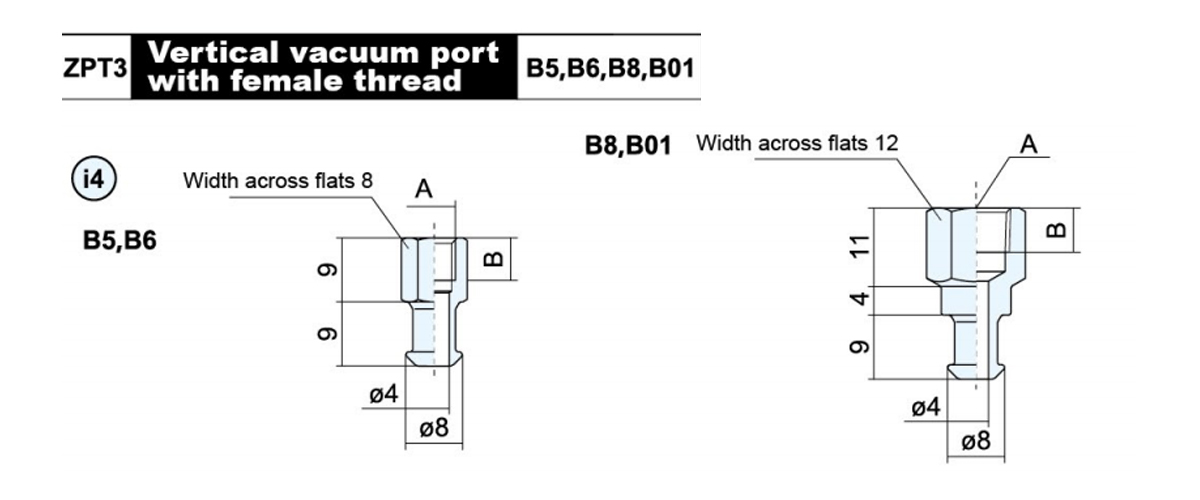

    অ্যাডাপ্টার মডেল A B ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPT3-B5 M5×0.8 5 4.6 F1 F2 F3 F4 F5
    ZPT3-B6 M6×1.0 6 4.3
    ZPT3-B8 M8×1.25 8 11.4
    ZPT3-B01 Rc1/8 6.2 9.6

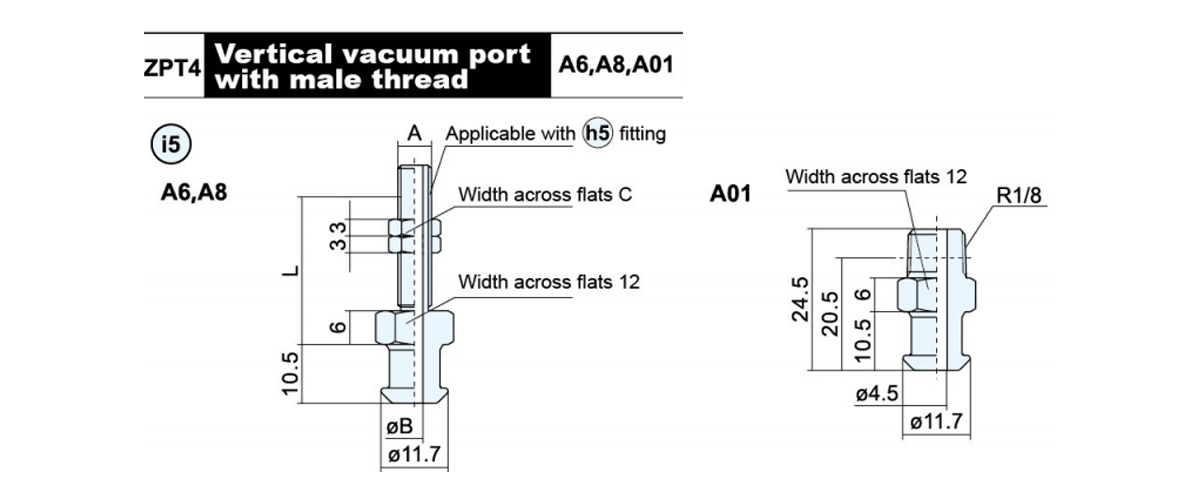

    অ্যাডাপ্টার মডেল A ØB C L ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPT4-A6 M6×1.0 3.5 8 32 13.4 G1 G2 G3 G4
    ZPT4-A8 M8×1.0 4.5 12 22 13.2
    ZPT4-A01 - - - - 13.1

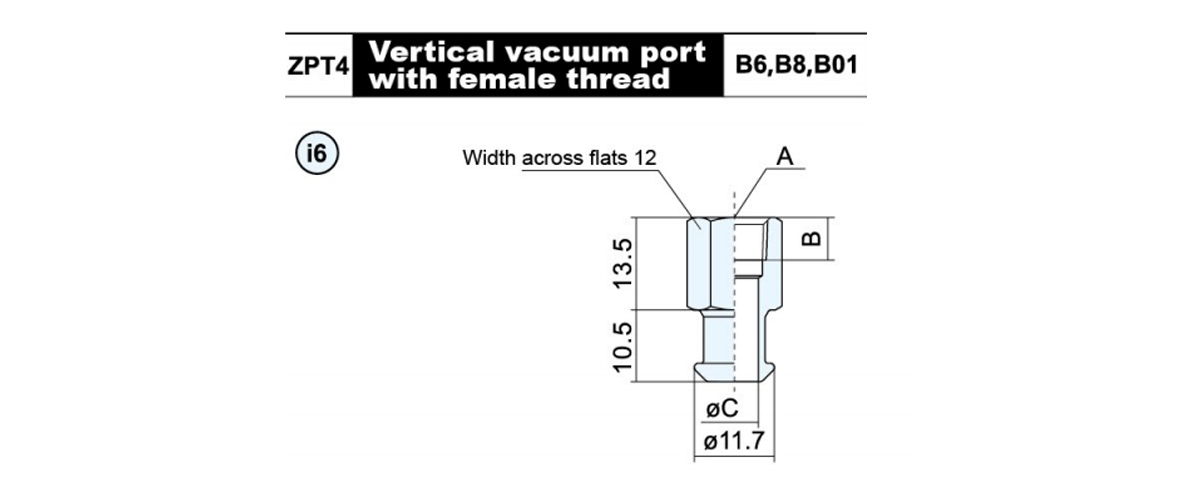

    অ্যাডাপ্টার মডেল A B ØC ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPT4-B6 M6×1.0 6 4.5 17.4 G1 G2 G3 G4
    ZPT4-B8 M8×1.25 8 6.8 14.9
    ZPT4-B01 Rc1/8 6.2 10.7

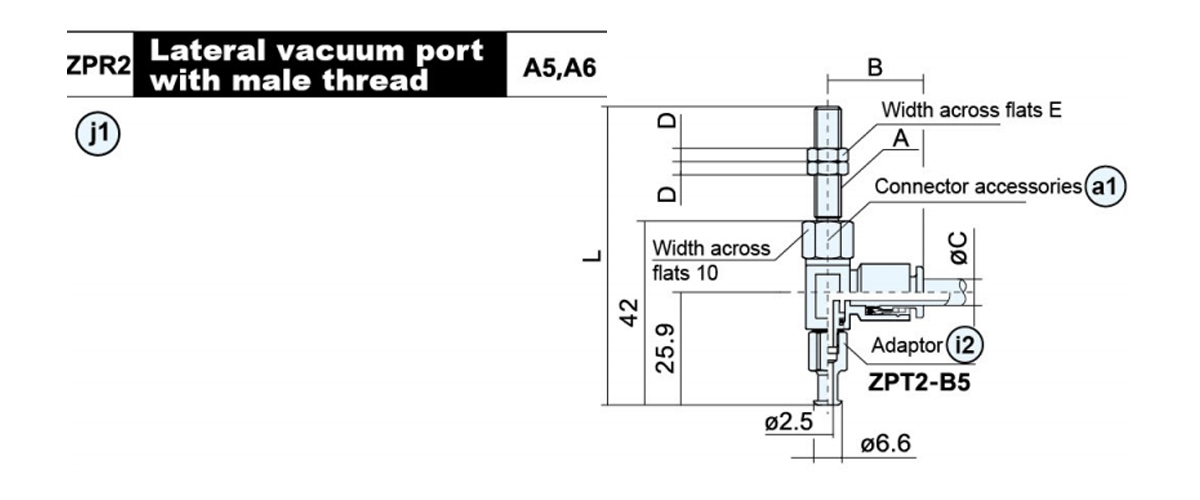

    অ্যাডাপ্টার মডেল A B ØC D E L ওজন (গ্রাম) মডেল of connector
    আনুষাঙ্গিক     		প্রযোজ্য প্যাড
    ZPR2-04-A5 M5×0.8 20.6 4 4 7 63 21.5 ZPRS-04-A5 E1 E2 E3 E4 E5
    ZPR2-06-A5 21.6 6 22.3 ZPRS-06-A5
    ZPR2-04-A6 M6×1.0 20.6 4 3 8 68 22.7 ZPRS-04-A6
    ZPR2-06-A6 21.6 6 23.5 ZPRS-06-A6

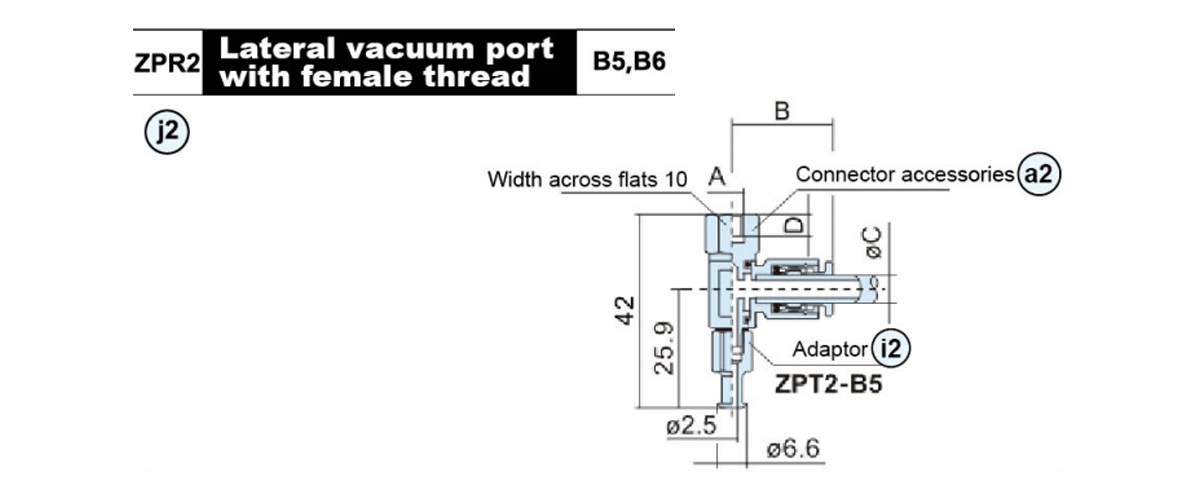

    অ্যাডাপ্টার মডেল A B ØC D ওজন (গ্রাম) মডেল of connector
    আনুষাঙ্গিক     		প্রযোজ্য প্যাড
    ZPR2-04-B5 M5×0.8 20.6 4 4 15.6 ZPRS-04-B4 E1 E2 E3 E4 E5
    ZPR2-06-B5 21.6 6 16.3 ZPRS-06-B4
    ZPR2-04-B6 M6×1.0 20.6 4 5 15.7 ZPRS-04-B5
    ZPR2-06-B6 21.6 6 16.4 ZPRS-06-B5

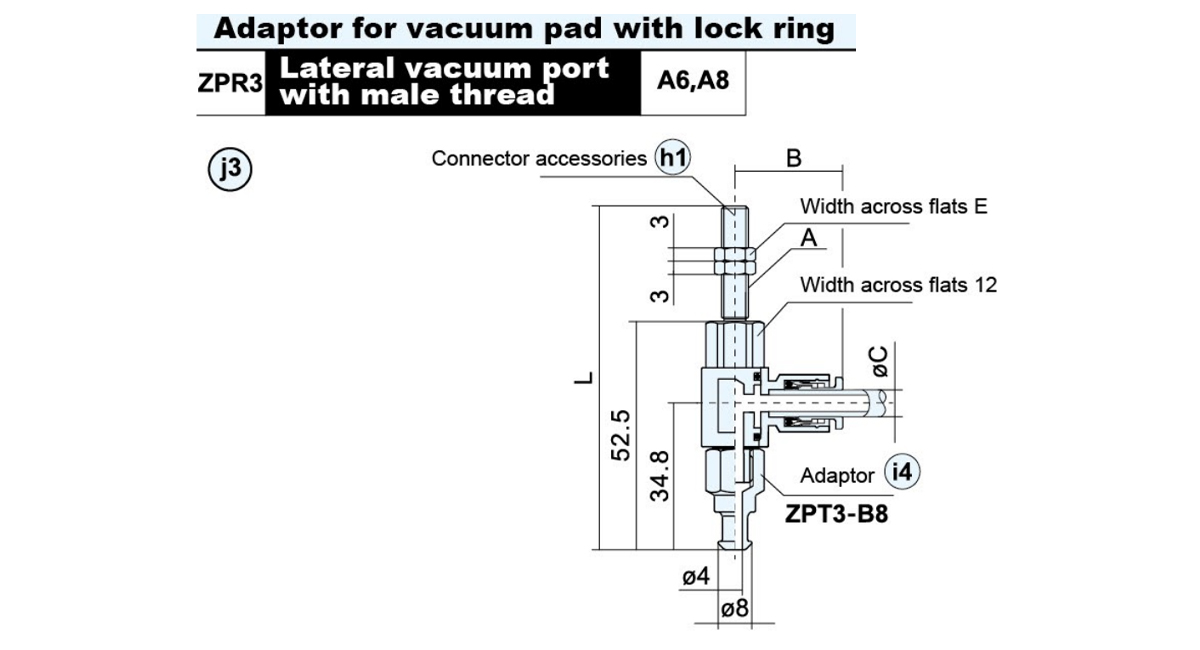

    মডেল A B ØC E L ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPR3-04-A6 M6×1.0 23.3 4 8 78.5 42.4 F1 F2 F3 F4 F5
    ZPR3-06-A6 24.3 6 43.2
    ZPR3-08-A6 26.2 8 44.1
    ZPR3-04-A8 M8×1.0 23.3 4 12 68.5 45
    ZPR3-06-A8 24.3 6 45.5
    ZPR3-08-A8 26.2 8 46.7

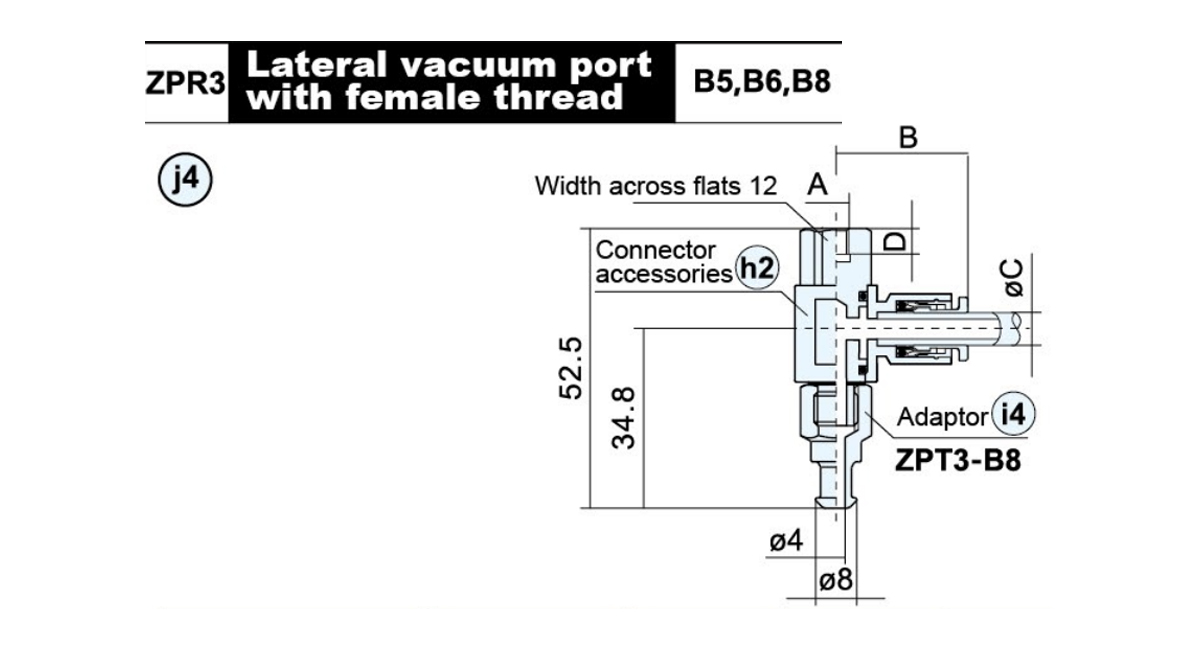

    মডেল A B ØC D ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPR3-04-B5 M5×0.8 23.3 4 5 35.5 F1 F2 F3 F4 F5
    ZPR3-06-B5 24.3 6 36.1
    ZPR3-08-B5 26.3 8 36.7
    ZPR3-04-B6 M6×1.0 23.3 4 6 34.4
    ZPR3-06-B6 24.3 6 35.1
    ZPR3-08-B6 26.2 8 36.1
    ZPR3-04-B8 M8×1.25 23.3 4 8 33.1
    ZPR3-06-B8 24.3 6 33.9
    ZPR3-08-B8 26.2 8 34.5

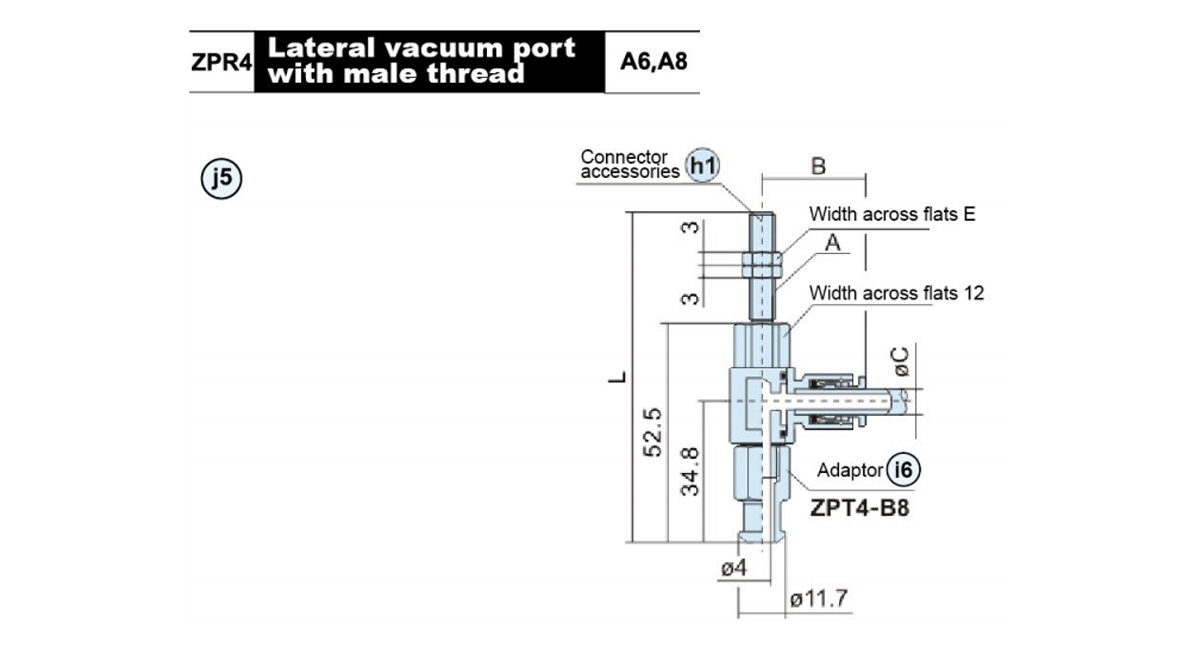

    মডেল A B ØC E L ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPR4-06-A6 M6×1.0 24.3 6 8 78.5 46.4 G1 G2 G3 G4
    ZPR4-08-A6 26.2 8 47.3
    ZPR4-06-A8 M8×1.0 24.3 6 12 68.5 48.8
    ZPR4-08-A8 26.2 8 50

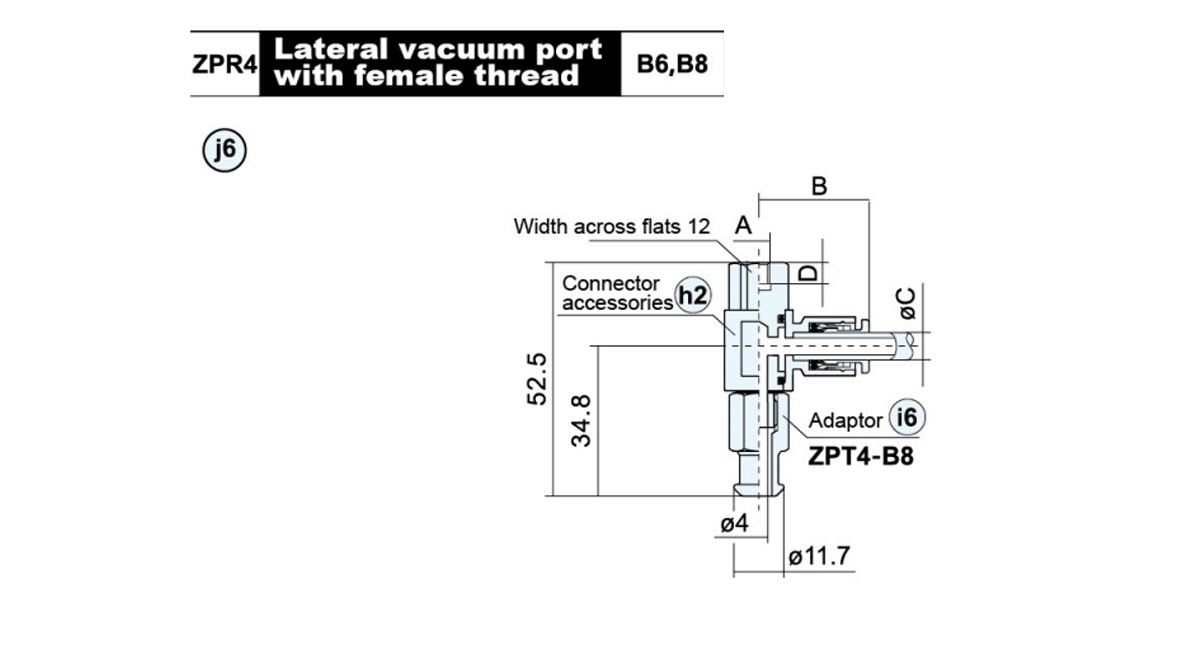

    মডেল A B ØC D ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPR4-06-B6 M6×1.0 24.3 6 6 39.6 G1 G2 G3 G4
    ZPR4-08-B6 26.2 8 39.5
    ZPR4-06-B8 M8×1.25 24.3 6 8 37.2
    ZPR4-08-B8 26.2 8 37.8

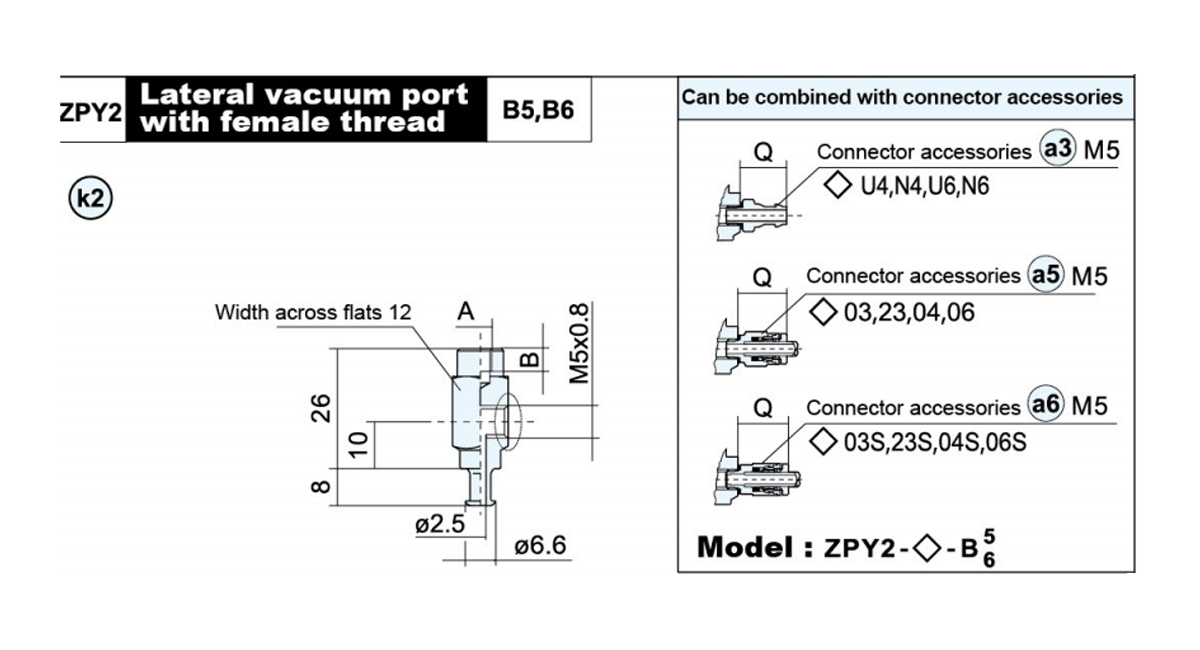

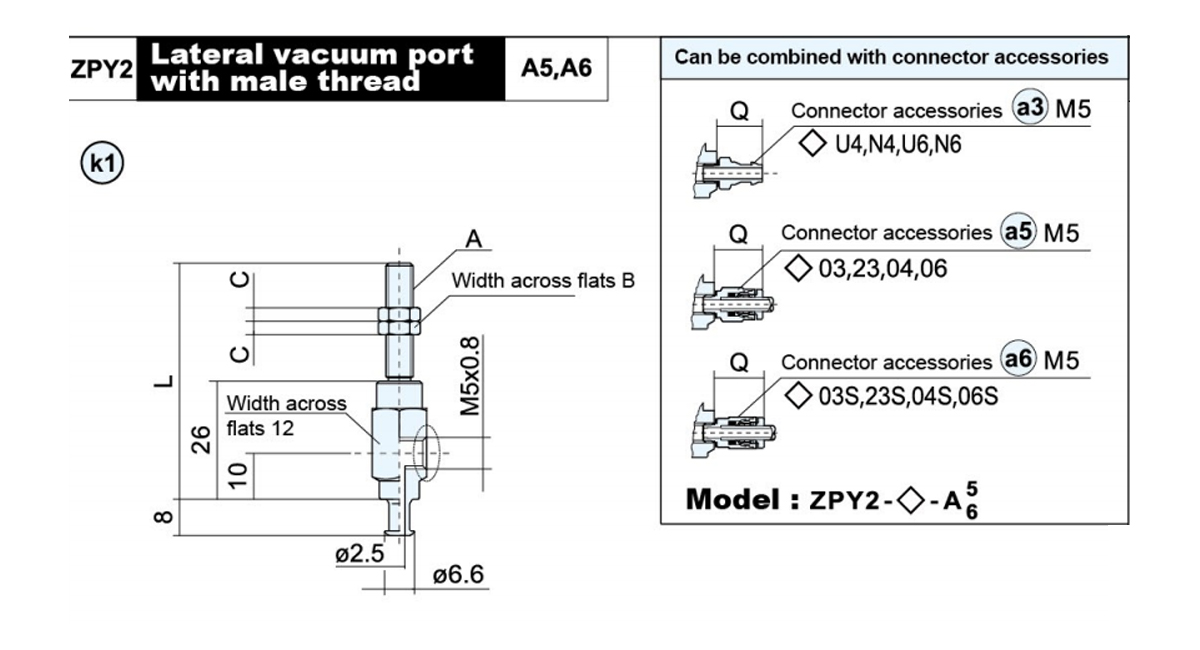

    মডেল A B C L ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPY2-B5-A5 M5×0.8 7 4 47 27.3 E1 E2 E3 E4 E5
    ZPY2-B5-A6 M6×1.0 8 3 52 28.4

    মডেল A B ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPY2-B5-B5 M5×0.8 5 21 E1 E2 E3 E4 E5
    ZPY2-B5-B6 M6×1.0 6 20.6

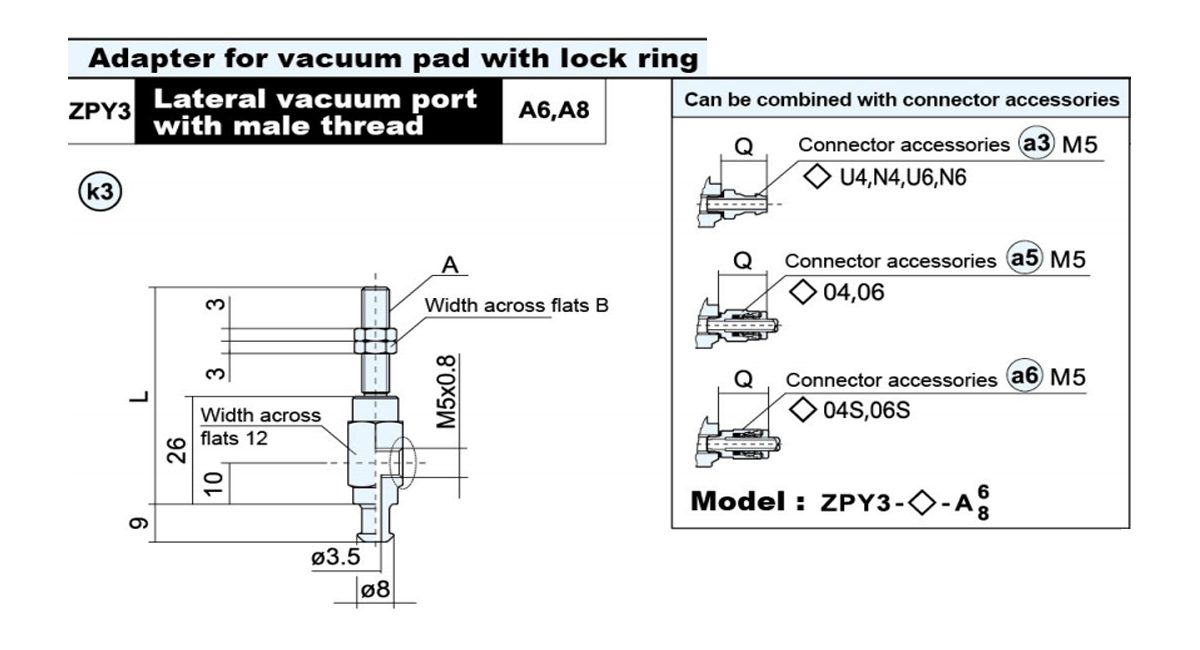

    অ্যাডাপ্টার মডেল A B L ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPY3-B5-A6 M6×1.0 8 54 31.4 F1 F2 F3 F4 F5
    ZPY3-B5-A8 M8×1.0 12 44 34.4

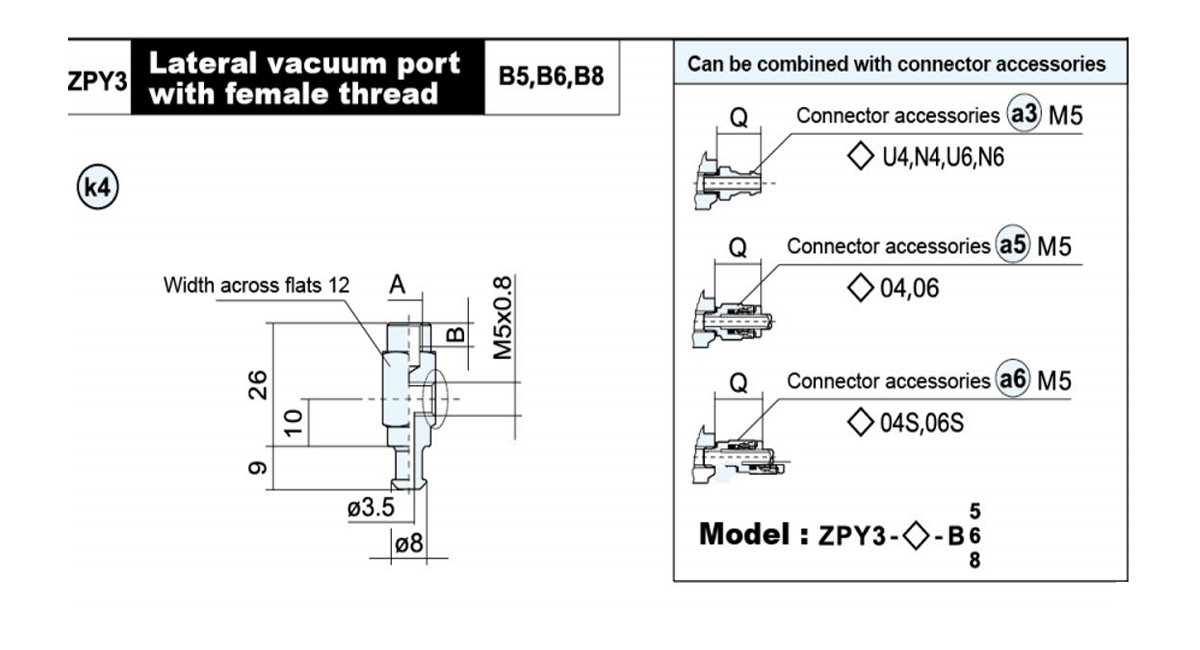

    অ্যাডাপ্টার মডেল A B ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPY3-B5-B5 M5×0.8 5 23.5 F1 F2 F3 F4 F5
    ZPY3-B5-B6 M6×1.0 6 23.8
    ZPY3-B5-B8 M8×1.25 8 21.7

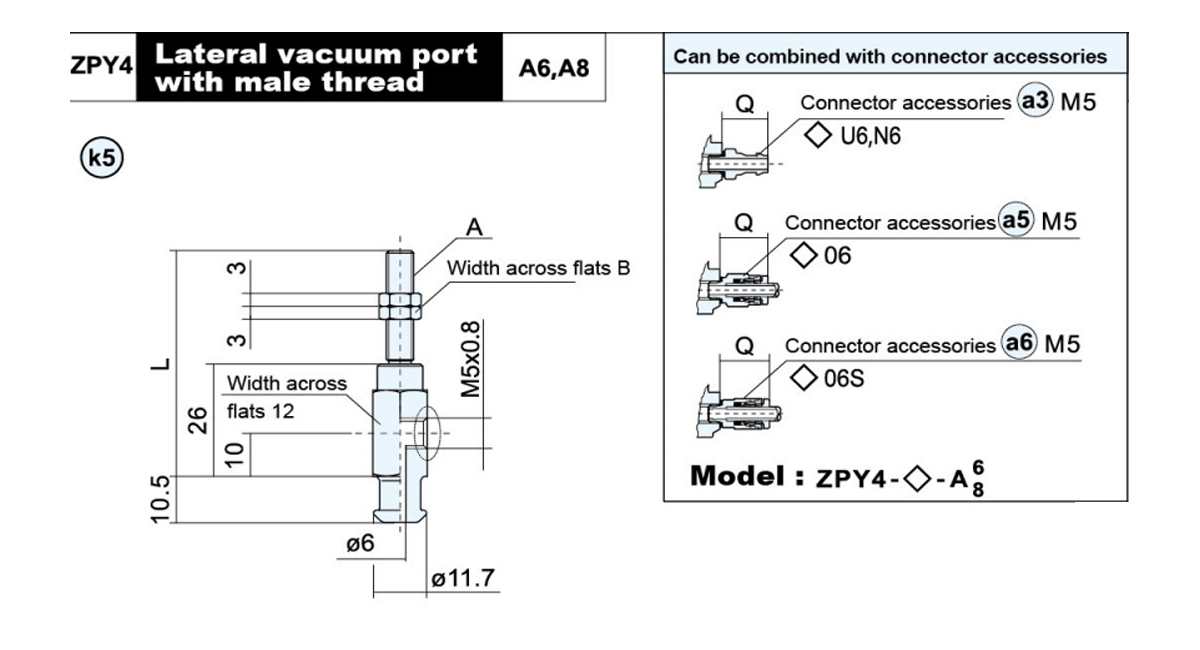

    অ্যাডাপ্টার মডেল A B L ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPY4-B5-A6 M6×1.0 8 54 35.9 G1 G2 G3 G4
    ZPY4-B5-A8 M8×1.0 12 44 38.9

    অ্যাডাপ্টার মডেল A B ওজন (গ্রাম) প্রযোজ্য প্যাড
    ZPY4-B5-B6 M6×1.0 6 28.1 G1 G2 G3 G4
    ZPY4-B5-B8 M8×1.25 8 26.1

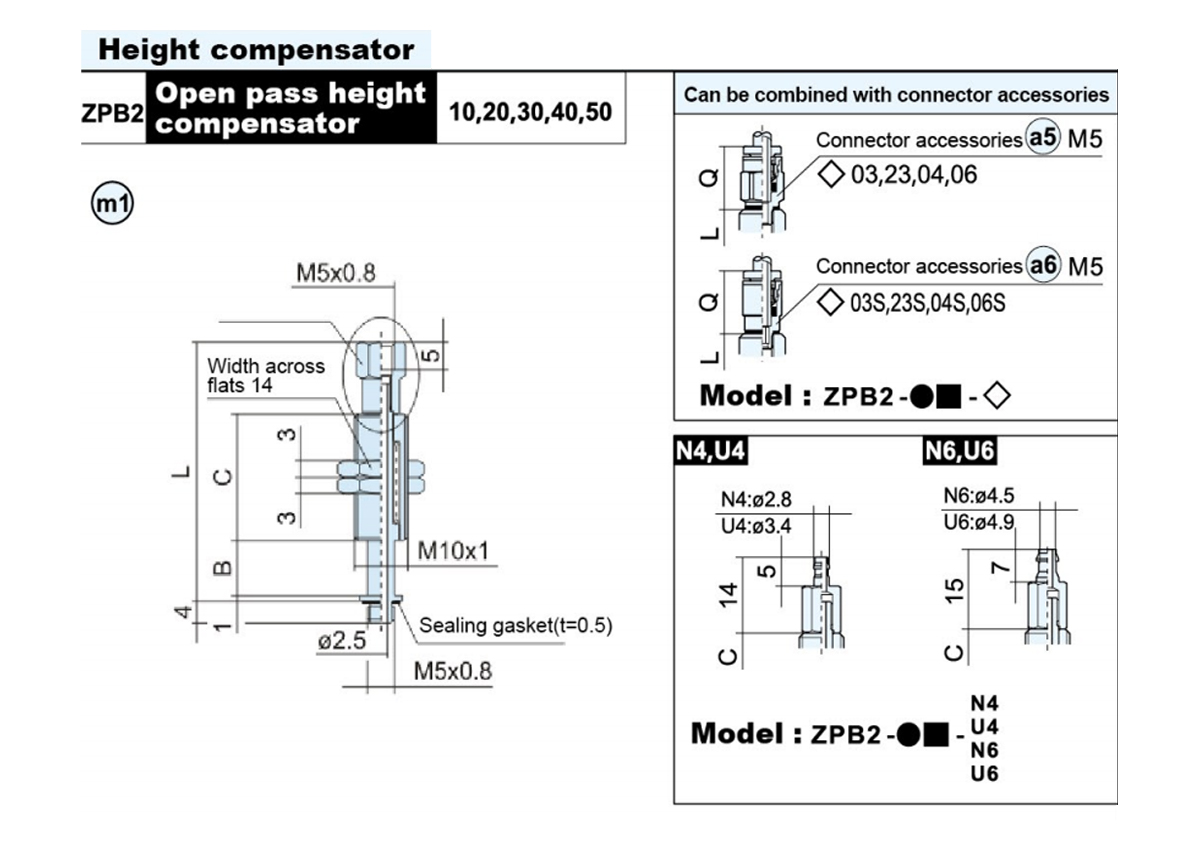

    মডেল B C L ●ওজন(গ্রাম)
    J K
    ZPB2-●10-B5 10 23 47 19.6 19.2
    ZPB2-●20-B5 20 51 85 29 27.8
    ZPB2-●30-B5 30 95 30.8 29.6
    ZPB2-●40-B5 40 77 131 41.4 41.6
    ZPB1-●50-B5 50 141 42 43

    মডেল

    A

    		B C D L ●ওজন(গ্রাম)
    J K
    ZPB3-●10-B5 M5×0.8 10 50 10 77 68 64.2
    ZPB3-●20-B5 20 81 68.8 67
    ZPB3-●30-B5 30 91 71.6 71.4
    ZPB3-●50-B5 50 75 136 97.5 97.6
    ZPB3-●10-B01 Rc1/8 10 50 12 78.5 70.4 66.6
    ZPB3-●20-B01 20 84 69.8 67
    ZPB3-●30-B01 30 94 72.6 71
    ZPB3-●50-B01 50 75 139 97.2 95
    ●উচ্চতা ক্ষতিপূরণকারীর ধরন: ঘূর্ণায়মান(J), ঘোরাতে অক্ষম(K)    ■ বাফার স্ট্রোক(মিমি):10,20,30,50

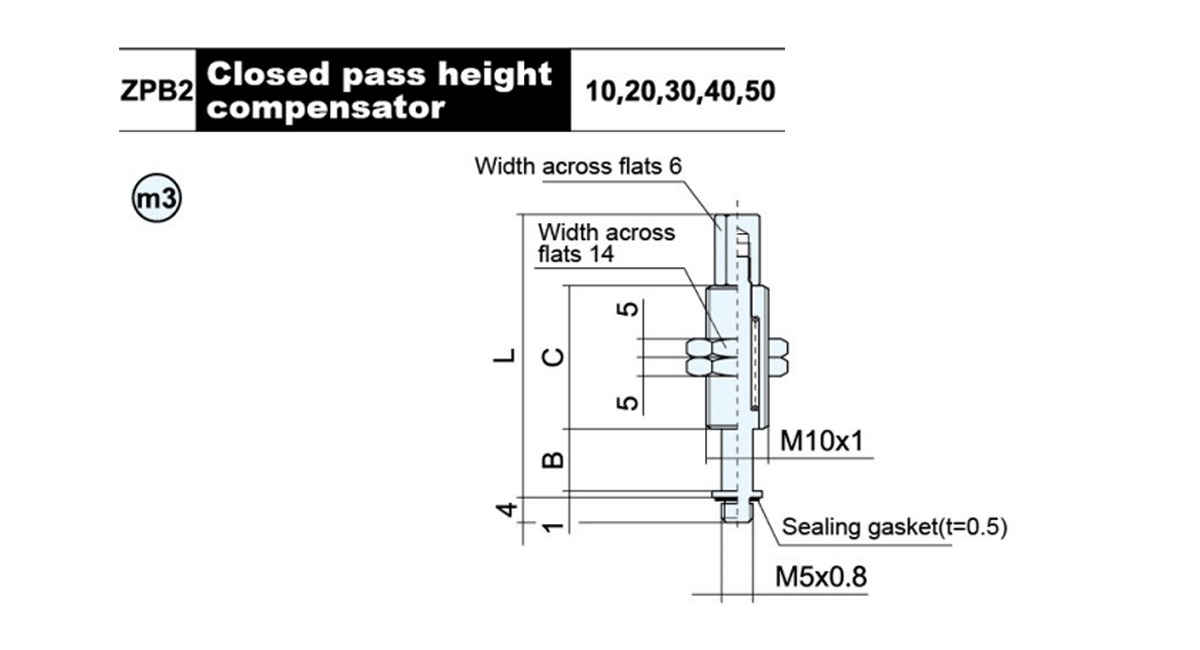

    মডেল B C L ●ওজন(গ্রাম)
    J K
    ZPB2-●10 10 23 45 19.7 20
    ZPB2-●20 20 51 83 33.8 30
    ZPB2-●30 30 93 32.3 31.7
    ZPB2-● 40 40 77 129 44.3 44.3
    ZPB2-●50 50 139 45.6 41.6

    ●উচ্চতা ক্ষতিপূরণকারীর প্রকার: ঘূর্ণায়মান(J), ঘোরাতে অক্ষম(K)
    ■বাফার স্ট্রোক(মিমি):10,20,30,40,50

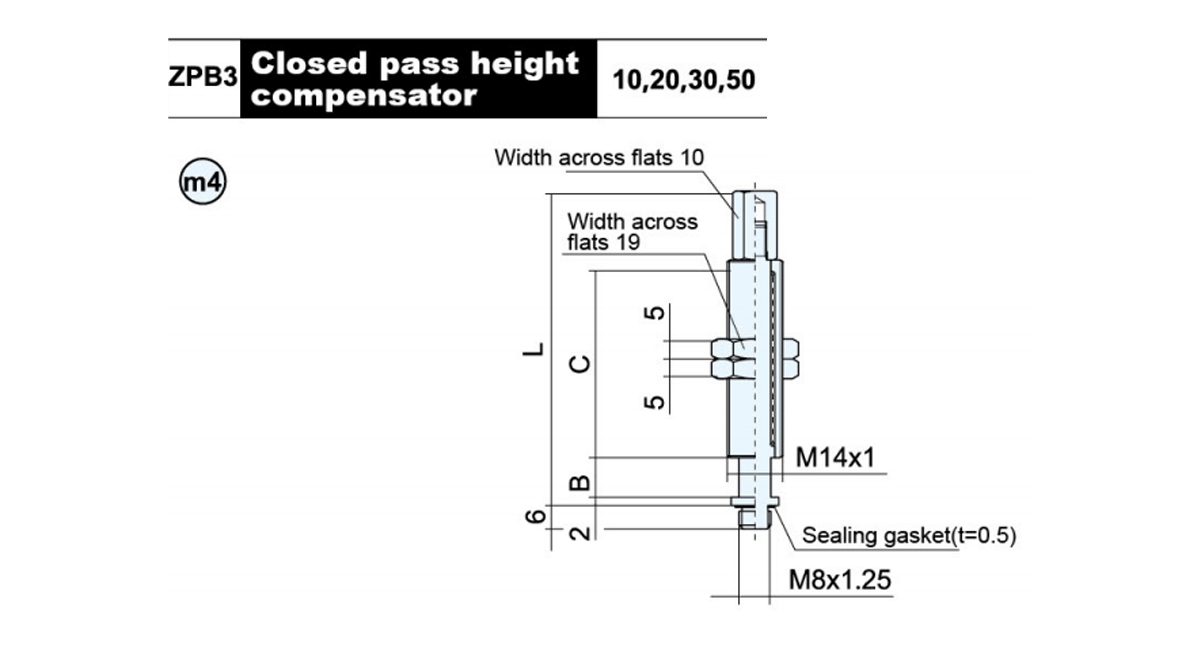

    মডেল B C L ●ওজন(গ্রাম)
    J K
    ZPB3-●10 10 50 80 80.2 74.4
    ZPB3-●20 20 77 69.9 71.2
    ZPB3-●30 30 87 77.8 77
    ZPB3-●50 50 75 132 103.8 105.8
    ●উচ্চতা ক্ষতিপূরণকারীর প্রকার: ঘূর্ণায়মান(J), ঘোরাতে অক্ষম(K)■Buffer stroke(mm):10,20,30,50
