একটি উচ্চ শক্তি বায়ুসংক্রান্ত সিলিন্ডার কি এবং কখন আপনার আসলে একটি প্রয়োজন?
A উচ্চ শক্তি বায়ুসংক্রান্ত সিলিন্ডার একটি এয়ার সিলিন্ডার স্ট্যান্ডার্ড বোর সিলিন্ডারের তুলনায় যথেষ্ট পরিমাণে বেশি আউটপুট থ্রাস্ট সরবরাহ করার জন্য প্রকৌশলী - সাধারণত উত্পাদন করে 5,000 N থেকে 200,000 N পর্যন্ত বাহিনী — বড় বোর ব্যাস, উন্নত অপারেটিং চাপ, বা টেন্ডেম/মাল্টি-স্টেজ কনফিগারেশন একত্রিত করে। যদি আপনার অ্যাপ্লিকেশনটি চাপ, ক্ল্যাম্পিং, পাঞ্চিং, গঠন, বা ভারী উত্তোলন জড়িত থাকে যেখানে একটি প্রচলিত এয়ার সিলিন্ডার কেবল প্রয়োজনীয় লোড ধরে রাখতে পারে না, একটি উচ্চ শক্তির বায়ুসংক্রান্ত সিলিন্ডার সরাসরি উত্তর।
হাইড্রোলিক বিকল্পের উপরে একটি উচ্চ শক্তির এয়ার সিলিন্ডার ব্যবহার করার সিদ্ধান্ত প্রায়শই পরিচ্ছন্নতা, গতি এবং রক্ষণাবেক্ষণের সরলতার জন্য নেমে আসে। বায়ুসংক্রান্ত সিস্টেমগুলি সংকুচিত বায়ু দিয়ে কাজ করে, যার অর্থ কোন তেল দূষণের ঝুঁকি নেই, দ্রুত চক্রের সময়, এবং খাদ্য, ফার্মাসিউটিক্যাল বা ক্লিনরুমের মানগুলির সাথে সহজে সম্মতি। ট্রেড-অফ হল ফোর্স ডেনসিটি: হাইড্রোলিক সিলিন্ডারগুলি প্রতি ইউনিট এলাকাতে উচ্চ বল তৈরি করে, কিন্তু যখন 10 বারে বায়ুর চাপ যথেষ্ট - যা বেশিরভাগ শিল্প ক্ল্যাম্পিং এবং প্রায় 100 kN পর্যন্ত চাপ দেওয়ার কাজগুলির জন্য - একটি বড় বোরের বায়ুসংক্রান্ত সিলিন্ডার সেই শক্তিকে নির্ভরযোগ্যভাবে এবং সাশ্রয়ীভাবে সরবরাহ করে।
কিভাবে একটি বায়ুসংক্রান্ত সিলিন্ডার উচ্চ বল তৈরি করে: সংখ্যার পিছনে পদার্থবিদ্যা
যেকোনো এয়ার সিলিন্ডার থেকে ফোর্স আউটপুট একটি সরল সূত্র দ্বারা গণনা করা হয়: F = P × A , যেখানে F হল নিউটনে বল, P হল প্যাসকেলসের গেজ চাপ, এবং A হল বর্গ মিটারে কার্যকর পিস্টন এলাকা। এর অর্থ হল ডিজাইন ইঞ্জিনিয়ারের কাছে দুটি লিভার উপলব্ধ: চাপ বাড়ান, বা বোরের আকার বাড়ান।
6 বার (600,000 Pa) এ অপারেটিং একটি 200 মিমি বোরের এয়ার সিলিন্ডার বিবেচনা করুন। পিস্টন এলাকা প্রায় 0.0314 m², যা একটি তাত্ত্বিক পুশ বল প্রদান করে 18,850 N — মাত্র 1.9 টনের কম . একই চাপে 320 মিমি বোর স্কেল করলে 48,254 N, প্রায় 4.9 টন ফলন পাওয়া যায়। একই 320 মিমি বোরে 10 বারে চাপ বাড়ানো তাত্ত্বিক আউটপুটকে নিয়ে আসে 80,425 N . এই সংখ্যাগুলি ব্যাখ্যা করে যে কেন বোরের ব্যাস প্রাথমিক পরিবর্তনশীল ইঞ্জিনিয়াররা উচ্চ শক্তির বায়ুসংক্রান্ত সিলিন্ডার নির্দিষ্ট করার সময় হেরফের করে।
পুল ফোর্স (রিট্র্যাকশন স্ট্রোক) সবসময় পুশ ফোর্সের চেয়ে কম হয় কারণ রড ক্যাপ সাইডের ক্রস-সেকশনাল এলাকাকে স্থানচ্যুত করে। 10 বারে 100 মিমি রড সহ একটি 320 মিমি বোরের সিলিন্ডারের জন্য, টান বল আনুমানিক 72,600 N-এ নেমে আসে — এখনও শক্তিশালী, তবে অ্যাপ্লিকেশনগুলির জন্য একটি গুরুত্বপূর্ণ পার্থক্য যেখানে প্রত্যাহার অবশ্যই একটি লোড ধরে রাখতে হবে।
ট্যান্ডেম সিলিন্ডার কনফিগারেশন
যখন একটি একক বোর স্থান বা চাপের সীমাবদ্ধতার মধ্যে পর্যাপ্ত শক্তি সরবরাহ করতে পারে না, তখন টেন্ডেম এয়ার সিলিন্ডার একটি একক রডে দুই বা ততোধিক পিস্টন স্ট্যাক করে। প্রতিটি পিস্টন তার থ্রাস্ট অবদান রাখে, এবং বাহিনী সরাসরি যোগ করে। 8 বারে দুটি 250 মিমি বোরের সিলিন্ডারের একটি টেন্ডেম বিন্যাস মোটামুটি উত্পাদন করে 78,500 N মিলিত — একটি একক 350 মিমি বোর ইউনিটের সমতুল্য — শারীরিক পদচিহ্ন সংকীর্ণ রাখার সময়। স্বয়ংচালিত স্ট্যাম্পিং ফিক্সচার এবং নির্ভুল প্রেস-ফিট অপারেশনগুলিতে ট্যান্ডেম কনফিগারেশনগুলি সাধারণ।
- F — আউটপুট বল (N)
- P — সরবরাহের চাপ (Pa)
- A — পিস্টন এলাকা (m²)
- D — বোরের ব্যাস (মি)

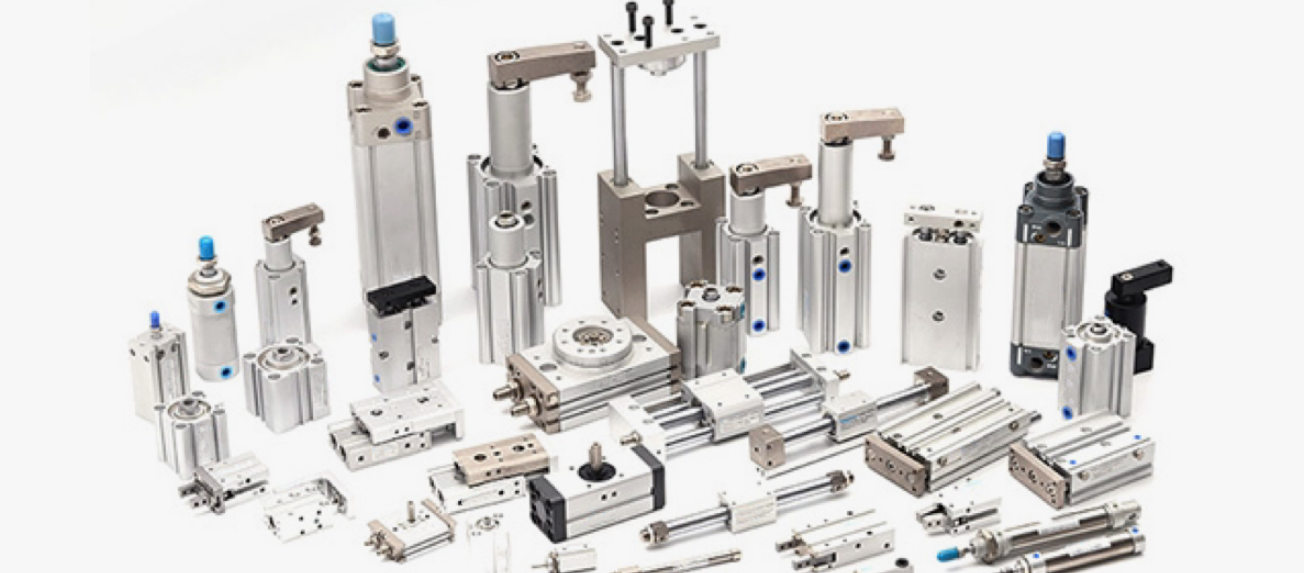

উচ্চ শক্তি বায়ুসংক্রান্ত সিলিন্ডারের প্রকার এবং তাদের শিল্প অ্যাপ্লিকেশন
প্রতিটি উচ্চ শক্তির এয়ার সিলিন্ডার একই উদ্দেশ্যে কাজ করে না। উপলব্ধ কনফিগারেশন বিভিন্ন উত্পাদন, প্রক্রিয়াকরণ, এবং অটোমেশন শিল্প জুড়ে চাহিদা অ্যাপ্লিকেশনের প্রস্থ প্রতিফলিত করে. কোন সিলিন্ডারের ধরনটি কোন টাস্কের সাথে মানানসই তা বোঝা ব্যয়বহুল অতিরিক্ত-নির্দিষ্টকরণ বা আরও খারাপ, কম-চালিত ইনস্টলেশনগুলিকে বাধা দেয় যা সময়ের আগে ব্যর্থ হয়।
বড় বোরের একক-অভিনয় সিলিন্ডার
320 মিমি পর্যন্ত বোর সহ স্প্রিং-রিটার্ন বা গ্র্যাভিটি-রিটার্ন ডিজাইন। ক্ল্যাম্প-এন্ড-হোল্ড অপারেশন, পাইপলাইনে গেট ভালভ, এবং ইনজেকশন মোল্ড ক্ল্যাম্পিং-এ ব্যবহৃত হয় যেখানে ওয়ার্কিং স্ট্রোকের শুধুমাত্র একটি দিকে শক্তি প্রয়োজন। সাইকেল প্রতি বায়ু খরচ দ্বিগুণ-অভিনয় সমতুল্যের তুলনায় অর্ধেক হয়, যা উচ্চ চক্র ফ্রিকোয়েন্সিতে গুরুত্বপূর্ণ।
বড় বোর ডাবল-অ্যাক্টিং সিলিন্ডার
সবচেয়ে সাধারণ উচ্চ শক্তি বায়ুসংক্রান্ত সিলিন্ডার বিভাগ. চাপযুক্ত বায়ু পিস্টনের উভয় পাশে কাজ করে, চালিত এক্সটেনশন এবং প্রত্যাহার প্রদান করে। ISO 15552 স্ট্যান্ডার্ড সিলিন্ডারগুলি 32 মিমি থেকে 320 মিমি বোর পর্যন্ত ক্যাটালগ আকারে পাওয়া যায়, কাস্টম উত্পাদন 500 মিমি বোরেরও বেশি বিস্তৃত। স্বয়ংচালিত বডি-ইন-হোয়াইট লাইনগুলি প্যানেল প্রেসিংয়ের জন্য নিয়মিতভাবে 250 মিমি বোরের ডাবল-অ্যাক্টিং সিলিন্ডার স্থাপন করে।
ট্যান্ডেম সিলিন্ডার
একটি একক শরীরে একটি ভাগ করা রডে দুটি পিস্টন। বোরের আকার বৃদ্ধি না করেই ফোর্স আউটপুট প্রায় দ্বিগুণ হয়। আদর্শ যেখানে খামের প্রস্থ সীমাবদ্ধ কিন্তু অক্ষীয় দৈর্ঘ্য উপলব্ধ। 8 বারে একটি 160 মিমি বোর ট্যান্ডেম ইউনিট মোটামুটিভাবে সরবরাহ করে 32,170 N - একটি একক 225 মিমি বোরের সিলিন্ডারের সাথে তুলনীয় - একটি শরীরে একটি স্ট্যান্ডার্ড ডাবল স্ট্রোক ইউনিটের চেয়ে সামান্য দীর্ঘ।
রডলেস সিলিন্ডার (বড় বোর)
পিস্টন একটি বহিরাগত গাড়ি চালায় একটি সিল করা স্লট বা চৌম্বকীয় সংযোগের মাধ্যমে একটি প্রসারিত রডের পরিবর্তে। সিলিন্ডারের শরীরের দৈর্ঘ্যের সমান স্ট্রোক দৈর্ঘ্যের অনুমতি দেয়, দীর্ঘ-ভ্রমণ উচ্চ বল প্রয়োগের জন্য এগুলিকে কম্প্যাক্ট করে তোলে যেমন স্ট্যাম্পিং লাইনে উপাদান স্থানান্তর বা 15,000 N পর্যন্ত ফোর্স সহ প্রেস-ব্রেক ব্যাক গেজ।
বায়ুসংক্রান্ত হাইড্রোলিক ইনটেনসিফায়ার সিস্টেম
এই হাইব্রিড ইউনিটগুলি একটি ছোট-বোরের হাইড্রোলিক পিস্টন চালানোর জন্য একটি বড়-বোরের বায়ু সিলিন্ডার ব্যবহার করে, পিস্টন এলাকার অনুপাত দ্বারা বলকে গুণ করে। 6 বার ইনলেটে 40 মিমি হাইড্রোলিক স্টেজে ড্রাইভিং একটি 200 মিমি বায়ুসংক্রান্ত স্টেজ 150 বারের বেশি হাইড্রোলিক আউটপুট চাপ তৈরি করে, যা 200,000 N-এর উপরে ফোর্সকে সক্ষম করে। স্পট ওয়েল্ডিং বন্দুক, রিভেটিং মেশিন এবং ক্লিঞ্চিং সরঞ্জামগুলিতে ব্যবহৃত হয়।
শর্ট স্ট্রোক হাই ফোর্স সিলিন্ডার
কখনও কখনও প্যানকেক বা ফ্ল্যাট সিলিন্ডার বলা হয়, এগুলি 5-50 মিমি স্ট্রোকের উপর খুব উচ্চ ক্ল্যাম্পিং বল সরবরাহ করে। খুব সংক্ষিপ্ত দেহে 250-400 মিমি বোরের ব্যাস ন্যূনতম অক্ষীয় স্থানে 125,000 N পর্যন্ত শক্তি উৎপন্ন করে। ফিক্সচার ক্ল্যাম্পিং, ডাই সেটিং এবং মেশিনিং সেন্টারে প্যালেট লোকেটিং এ ব্যবহৃত হয়।
