বায়ুসংক্রান্ত সিস্টেম হল আধুনিক শিল্প অটোমেশনের মেরুদণ্ড — এবং তারা কীভাবে কাজ করে, কোথায় তারা ব্যর্থ হয় এবং কীভাবে তাদের অপ্টিমাইজ করা যায় তা বোঝা সরাসরি ডাউনটাইম এবং অপারেটিং খরচ কমাতে পারে। এই নির্দেশিকা মূল উপাদান থেকে কর্মক্ষমতা বেঞ্চমার্ক সব কিছু কভার করে, উৎপাদন পরিবেশ থেকে বাস্তব পরিসংখ্যান সহ।
বায়ুসংক্রান্ত সিস্টেমের মূল উপাদান ব্যাখ্যা করা হয়েছে
কম্প্রেসার
রোটারি স্ক্রু কম্প্রেসার শিল্প উদ্ভিদের উপর আধিপত্য বিস্তার করে কারণ তারা ধারাবাহিক চাপে অবিচ্ছিন্ন বায়ুপ্রবাহ সরবরাহ করে। একটি সাধারণ 55 কিলোওয়াট ঘূর্ণমান স্ক্রু ইউনিট মোটামুটি উৎপন্ন করতে পারে 9-10 m³/মিনিট মুক্ত বাতাস 7 বারে, একযোগে কয়েক ডজন মাঝারি আকারের সিলিন্ডার পাওয়ার জন্য যথেষ্ট। রেসিপ্রোকেটিং পিস্টন কম্প্রেসারগুলি ছোট দোকান এবং মাঝে মাঝে-ব্যবহারের অ্যাপ্লিকেশনগুলির জন্য সাধারণ।
এয়ার রিসিভার
স্টোরেজ ট্যাঙ্কগুলি চাহিদার বৃদ্ধি বাফার করে এবং কম লোডের সময় কম্প্রেসারকে সাইকেল বন্ধ করার অনুমতি দেয়। অঙ্গুষ্ঠের নিয়ম হল কম্প্রেসার আউটপুট প্রতি m³/মিনিট রিসিভার ক্ষমতা 6-10 লিটার . একটি ছোট আকারের রিসিভার কম্প্রেসারকে শর্ট-সাইকেল করতে বাধ্য করে, পরিধান এবং শক্তি খরচ 20% পর্যন্ত বাড়ায়।
FRL ইউনিট
দ filter-regulator-lubricator combination is the last line of air preparation before each machine or actuator group. ISO 8573-1 Class 1 filtration targets particles down to 0.01 micron, dew points of -70°C, and oil content below 0.01 mg/m³ — essential for protecting precision air cylinders and valves from contamination-related failures.
দিকনির্দেশক নিয়ন্ত্রণ ভালভ
দse valves route compressed air to either end of an air cylinder or to an exhaust port. A standard 5/2-way solenoid valve can switch flow paths in 20 মিলিসেকেন্ডের নিচে , হাই-স্পিড অ্যাপ্লিকেশানগুলিতে প্রতি সেকেন্ডে 10 স্ট্রোকের উপরে চক্রের হার সক্ষম করে৷ ভালভের আকার নির্ধারণ করা গুরুত্বপূর্ণ: একটি আন্ডারসাইজড ভালভ একটি চাপ ড্রপ তৈরি করে যা অ্যাকচুয়েটর গতি এবং বল সীমিত করে।
এয়ার সিলিন্ডারের ধরন এবং নির্বাচনের মানদণ্ড
দ air cylinder is the workhorse of any pneumatic system, yet it comes in enough variants that selecting the wrong type causes persistent performance or maintenance problems. The table below compares the most common types used in production environments.
| সিলিন্ডারের ধরন | বোর রেঞ্জ | স্ট্রোক দৈর্ঘ্য | সাধারণ ব্যবহার | 6 বারে আউটপুট বল করুন |
|---|---|---|---|---|

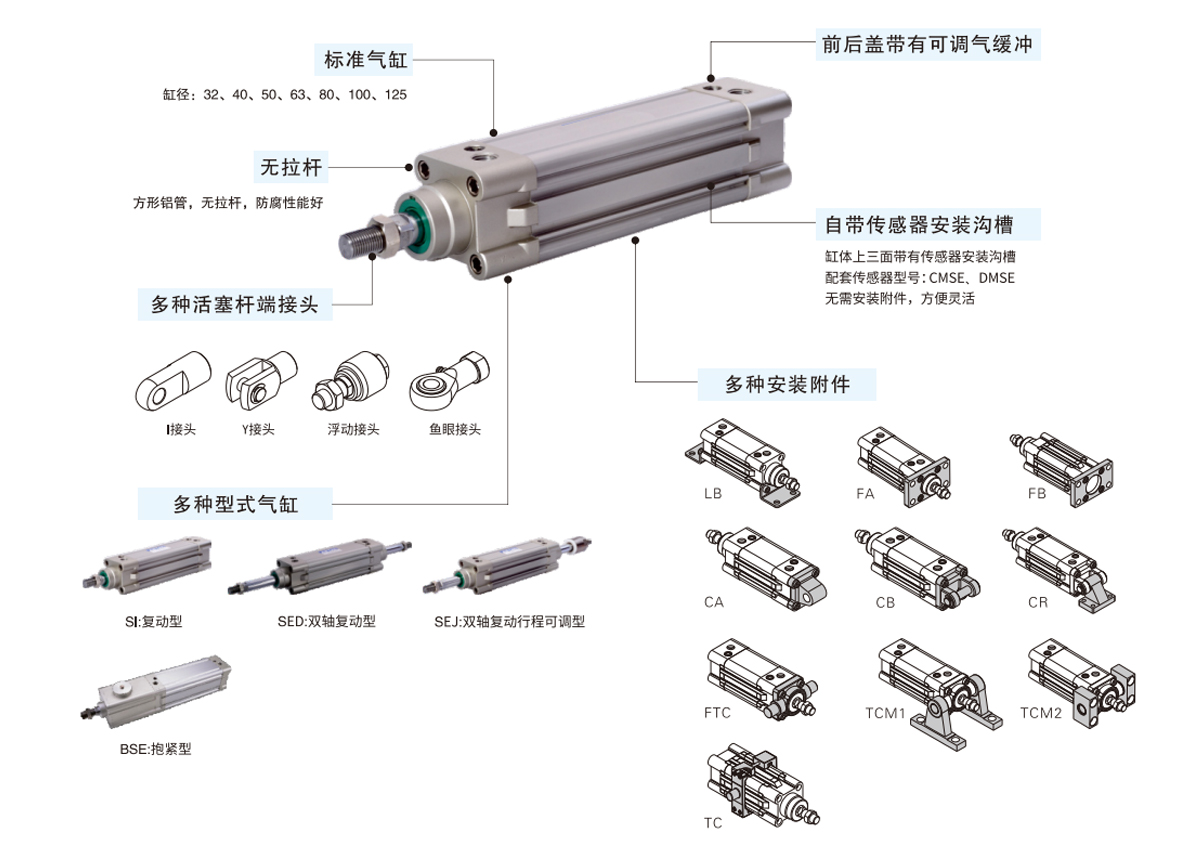

| ISO স্ট্যান্ডার্ড (ডাবল-অ্যাক্টিং) | 12-320 মিমি | 2,000 মিমি পর্যন্ত | সাধারণ অটোমেশন, ক্ল্যাম্পিং | 68 N – 483 kN |
| কমপ্যাক্ট/শর্ট-স্ট্রোক | 12-100 মিমি | 1-50 মিমি | টাইট স্পেস, টিপে | 68 N – 47 kN |

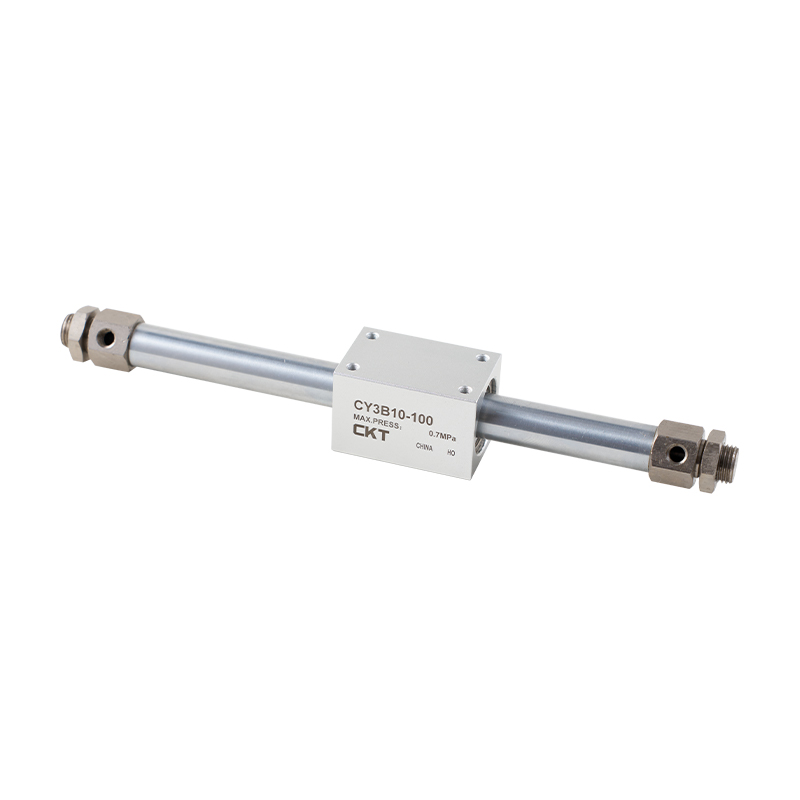

| রডলেস সিলিন্ডার | 16-80 মিমি | 10,000 মিমি পর্যন্ত | দীর্ঘ ভ্রমণ পরিবহন | 120 N – 30 kN |
| একক-অভিনয় (বসন্ত প্রত্যাবর্তন) | 6-125 মিমি | 200 মিমি পর্যন্ত | ব্যর্থ-নিরাপদ ক্ল্যাম্পিং, ভালভ | 28 N - 73 kN (নেট) |
| গাইডেড / স্লাইড সিলিন্ডার | 16-100 মিমি | 300 মিমি পর্যন্ত | পার্শ্বীয় লোড অ্যাপ্লিকেশন | 120 N – 47 kN |
| রোটারি অ্যাকচুয়েটর | 10-200 মিমি ভেন | 90°–270° ঘূর্ণন | ইনডেক্সিং, বাঁক | 0.3-500 Nm টর্ক |
একটি সিলিন্ডার বোরের আকার নির্বাচন করার সময়, সর্বদা একটি যোগ করুন 25-30% নিরাপত্তা মার্জিন ঘর্ষণ, সার্কিটে চাপ কমে যাওয়া এবং সময়ের সাথে সাথে সীল পরিধানের জন্য তাত্ত্বিক শক্তির প্রয়োজন। 500 N প্রয়োজনের লোডের জন্য, একটি বোর বেছে নিন যা সিস্টেমের নিয়ন্ত্রিত চাপে কমপক্ষে 650 N সরবরাহ করে।
স্ট্রোক দৈর্ঘ্য নির্বাচন শুধুমাত্র প্রয়োজনীয় ভ্রমণ ফিটিংয়ের বাইরেও গুরুত্বপূর্ণ। দীর্ঘ স্ট্রোক কম্প্রেসিভ লোডের অধীনে রড বাকলিংয়ের ঝুঁকি বাড়ায়। প্রায় 300 মিমি-এর বেশি স্ট্রোকের জন্য অয়লারের বাকলিং ফর্মুলা বা প্রস্তুতকারকের লোড চার্ট ব্যবহার করুন — একটি রড বাঁকানো এবং টুলিং বা মেশিনের ফ্রেমের ক্ষতি না হওয়া পর্যন্ত অনেক প্রকৌশলী এটিকে উপেক্ষা করেন।
কিভাবে চাপ নিয়ন্ত্রণ সমগ্র বায়ুসংক্রান্ত সিস্টেম কর্মক্ষমতা প্রভাবিত করে
অনেক সুবিধা তাদের সম্পূর্ণ প্ল্যান্ট ডিস্ট্রিবিউশন 8 বা 10 বারে চালায় যখন বেশিরভাগ অ্যাকুয়েটরদের শুধুমাত্র 5-6 বার প্রয়োজন হয়। এই একক অভ্যাস প্রচুর পরিমাণে শক্তি অপচয় করে। সিস্টেমের চাপে প্রতি 1 বার হ্রাসের জন্য, কম্প্রেসার শক্তি খরচ প্রায় কমে যায় 6-8% . কম্প্রেসড এয়ার এনার্জিতে প্রতি বছর $150,000 খরচ করে একটি প্ল্যান্টে, নন-ক্রিটিকাল সার্কিটে 8 থেকে 6 বার নামলে বার্ষিক $18,000-$24,000 সাশ্রয় হয়।
দ solution is zone regulation — using dedicated pressure regulators at each machine or machine group to supply only the pressure each actuator needs, while the main distribution runs at a slightly higher header pressure for standby margin. A properly zoned plant typically reduces average network pressure by 1–2 bar without any loss of production throughput.
প্রেসার ড্রপ: দ্য সাইলেন্ট পারফরম্যান্স থিফ
রিসিভার আউটলেট এবং এয়ার সিলিন্ডার পোর্টের মধ্যে প্রেসার ড্রপ যেখানে বেশিরভাগ বায়ুসংক্রান্ত সিস্টেমের কর্মক্ষমতা সমস্যার উদ্ভব হয়। প্রতিটি মিটার কম আকারের পাইপ, প্রতিটি ধারালো 90-ডিগ্রি কনুই, প্রতিটি নোংরা ফিল্টার উপাদান প্রতিরোধ যোগ করে। শিল্পের লক্ষ্য হল কম্প্রেসার আউটলেট থেকে অ্যাকচুয়েটর পর্যন্ত মোট চাপ হ্রাস সীমিত করা 0.5-1.0 বারের বেশি নয় একটি ভাল রক্ষণাবেক্ষণ ব্যবস্থায়।
অত্যধিক চাপ হ্রাসের পিছনে সাধারণ অপরাধী:
- মরিচা, স্কেল বা সংকোচকারী তেল দিয়ে আটকে থাকা ফিল্টার উপাদানগুলি - একটি স্যাচুরেটেড ফিল্টার জুড়ে ডিফারেনশিয়াল চাপ একা 0.8 বার অতিক্রম করতে পারে
- আন্ডারসাইজড মেইন ডিস্ট্রিবিউশন পাইপ - মেইনে 6-8 m/s এর বেশি বাতাসের বেগ অশান্ত প্রবাহ এবং উল্লেখযোগ্য চাপ হ্রাসের কারণ হয়
- টিউবিং বোর থেকে ছোট অভ্যন্তরীণ orifices সঙ্গে ফিটিং দ্রুত-সংযোগ
- প্রয়োজনীয় প্রবাহ হারের জন্য দিকনির্দেশক নিয়ন্ত্রণ ভালভ ছোট আকারের (Cv মান অমিল)
- লিকস — 7 বারে 1 মিমি ব্যাসের লিক প্রতি ঘন্টায় প্রায় 1.1 m³/মিনিট মুক্ত বাতাস নষ্ট করে, যা ক্রমাগত বেশ কয়েকটি স্ট্যান্ডার্ড এয়ার সিলিন্ডার চালানোর জন্য যথেষ্ট
বিতরণ নেটওয়ার্ক জুড়ে একটি চাপ সমীক্ষা চালানো — রিসিভারে, প্রতিটি মেশিনের ইনলেট ম্যানিফোল্ডে এবং লোডের অধীনে সিলিন্ডার পোর্টে চাপ রেকর্ড করা — ঠিক কোথায় ক্ষতি হচ্ছে তা প্রকাশ করে। এটি এক দিনেরও কম সময় নেয় এবং ধারাবাহিকভাবে সংশোধনমূলক ক্রিয়াগুলি সনাক্ত করে যা এক চতুর্থাংশের মধ্যে ফেরত দেয়।
কম্প্রেসড এয়ার কোয়ালিটি স্ট্যান্ডার্ড এবং কেন তারা সিলিন্ডারের জন্য গুরুত্বপূর্ণ
দ ISO 8573-1 standard defines compressed air quality classes across three contaminants: solid particles, water (dew point), and total oil. Most industrial applications fall into quality class 3 or 4 for general pneumatics, but precision air cylinders in electronics assembly, food processing, or medical device manufacturing need class 1 or 2 air.
| কোয়ালিটি ক্লাস | সর্বোচ্চ কণা আকার | প্রেসার ডিউ পয়েন্ট | সর্বোচ্চ তেল সামগ্রী | সাধারণ আবেদন |
|---|---|---|---|---|
| ক্লাস 1 | 0.1 মাইক্রন | -70°C | 0.01 মিগ্রা/মি³ | চিকিৎসা, অর্ধপরিবাহী |
| ক্লাস 2 | 1 মাইক্রন | -40°C | 0.1 mg/m³ | খাদ্য, ফার্মা প্যাকেজিং |
| ক্লাস 3 | 5 মাইক্রন | -20°সে | 1 mg/m³ | সাধারণ উত্পাদন |
| ক্লাস 4 | 15 মাইক্রন | 3°সে | 5 মিগ্রা/মি³ | ভারী শিল্প, আউটডোর |
| ক্লাস 5 | 40 মাইক্রন | 7°C | 25 মিগ্রা/মি³ | বায়ুসংক্রান্ত সরঞ্জাম, ফুঁ |
ক্লাস 2 বা 3 পরিষেবার জন্য রেট করা নির্ভুল এয়ার সিলিন্ডারের মাধ্যমে ক্লাস 4 বা 5 এয়ার চালানো সিলের অবক্ষয়কে ত্বরান্বিত করে। আর্দ্রতা দূষণ বিশেষত আক্রমণাত্মক: বায়ু সিলিন্ডার ব্যারেলের ভিতরে ঘনীভূত জল মরিচা, বোর পৃষ্ঠের স্কোরিং এবং শেষ পর্যন্ত সিল ব্যর্থতার কারণ হয়। ইন্ডাস্ট্রিয়াল অ্যাকচুয়েটর ব্যর্থতার মোডগুলির উপর অধ্যয়নগুলি ধারাবাহিকভাবে 40-60% অকাল ব্যর্থতার জন্য দূষিত বায়ু সরবরাহকে দায়ী করে যান্ত্রিক ওভারলোড বা জীবনের শেষ পরিধানের পরিবর্তে।
রেফ্রিজারেটেড ড্রায়ার হল ক্লাস 3 এবং 4 অ্যাপ্লিকেশনের জন্য আদর্শ সমাধান। তারা সংকুচিত বায়ু প্রবাহকে প্রায় 3 ডিগ্রি সেলসিয়াসে ঠান্ডা করে, যার ফলে আর্দ্রতা ঘনীভূত হয় এবং সরে যায়। ডেসিক্যান্ট ড্রায়ারগুলি ক্লাস 1 এবং 2 অ্যাপ্লিকেশনের জন্য প্রয়োজনীয় উপ-শূন্য শিশির বিন্দু অর্জন করে তবে বেশি শক্তি খরচ করে - সাধারণত 15-20% কম্প্রেসার শক্তি একটি উত্তপ্ত পুনর্জন্ম ইউনিটের জন্য।
একটি এয়ার সিলিন্ডারকে সঠিকভাবে আকার দেওয়া: বোর, স্ট্রোক এবং গতির গণনা
বোরের আকার ভুল হওয়া বায়ুসংক্রান্ত সিস্টেম ইঞ্জিনিয়ারিংয়ের সবচেয়ে সাধারণ এবং ব্যয়বহুল ডিজাইনের ত্রুটিগুলির মধ্যে একটি। একটি বড় আকারের সিলিন্ডার সংকুচিত বায়ু নষ্ট করে এবং অত্যধিক কুশনিং চ্যালেঞ্জ তৈরি করে; একটি ছোট আকারের একটি স্টল লোডের অধীনে বা তার সীল চাপ সীমার কাছাকাছি কাজ করে।
ফোর্স ক্যালকুলেশন
দ theoretical output force of a double-acting air cylinder on the extend stroke is:
F = P × A = P × (π × D² / 4)
যেখানে F হল নিউটনে বল, P হল Pa তে সরবরাহের চাপ, এবং D হল বোরের ব্যাস মিটারে। একটি 63 মিমি বোরের সিলিন্ডারের জন্য 6 বারে (600,000 Pa):
F = 600,000 × (3.14159 × 0.063² / 4) = 600,000 × 0.003117 = 1,870 N (প্রায় 190 kgf)
প্রত্যাহার স্ট্রোকে, রড কিছু বোর এলাকা স্থানচ্যুত করে, বল হ্রাস করে। একটি 20 মিমি রড সহ একটি 63 মিমি বোর একই চাপে প্রত্যাহারের সময় মোটামুটি 1,680 N সরবরাহ করে - একটি 10% হ্রাস যা অবশ্যই দ্বি-দিক প্রয়োগে ফ্যাক্টর করা উচিত।
গতি এবং প্রবাহ হার
সিলিন্ডারের গতি প্রতি ইউনিট সময় সরবরাহ করা বাতাসের পরিমাণের উপর নির্ভর করে। অ্যাকচুয়েটরের গতি গণনা করা হয়:
Q = A × v × (P_abs / P_atm)
যেখানে Q হল m³/s-এ মুক্ত বায়ু প্রবাহ, A হল পিস্টন এলাকা, v হল m/s-এ কাঙ্ক্ষিত পিস্টন বেগ, এবং P_abs হল পরম কাজের চাপ৷ একটি 63 মিমি বোরের সাথে 0.5 মি/সেকেন্ড 6 বার অ্যাবসলিউটে অর্জন করতে, ভালভ এবং টিউবিংকে প্রায় পাস করতে হবে 23 লিটার/মিনিট মুক্ত বাতাস — ভালভ সিভি নির্বাচনের জন্য একটি দরকারী বেঞ্চমার্ক।
কুশনিং প্রয়োজনীয়তা
0.2 m/s এর উপরে গতিতে, বায়ুসংক্রান্ত সিলিন্ডারের পিস্টন, রড এবং সংযুক্ত টুলিংয়ের হার্ড ইমপ্যাক্ট ক্ষতি প্রতিরোধ করার জন্য শেষ-অফ-স্ট্রোক কুশনিং প্রয়োজন। অন্তর্নির্মিত সামঞ্জস্যযোগ্য কুশন প্রায় 0.5 m/s পর্যন্ত মাঝারি গতির জন্য কাজ করে। এর উপরে, বাহ্যিক হাইড্রোলিক শক শোষক বা আনুপাতিক ভালভের মাধ্যমে প্রোগ্রামেবল হ্রাস করা প্রয়োজন। 1 মিটার/সেকেন্ড গতিতে চলা 100 মিমি বোরের সিলিন্ডারে কুশনিং উপেক্ষা করলে প্রভাব শক্তির বেশি হতে পারে 3-5 kN শেষ ক্যাপ-এ যা বেশির ভাগ মাউন্টিং হার্ডওয়্যার হাজার হাজার চক্র ধরে সহ্য করে তার থেকে অনেক বেশি।
সংকুচিত বায়ু এবং বায়ুসংক্রান্ত সিস্টেমের জন্য শক্তি দক্ষতা কৌশল
সংকুচিত বায়ুকে প্রায়শই উত্পাদনে "চতুর্থ উপযোগিতা" বলা হয় - এবং এটি প্রতি-ইউনিট-অফ-কাজের ভিত্তিতে ধারাবাহিকভাবে সবচেয়ে ব্যয়বহুল। একটি সংকুচিত বায়ু সিস্টেমের জন্য বিদ্যুৎ থেকে যান্ত্রিক-কাজের রূপান্তর দক্ষতা সাধারণত শুধুমাত্র 10-15% অ্যাকুয়েটরে, সরাসরি বৈদ্যুতিক মোটর ড্রাইভের জন্য 85-90% এর তুলনায়। এটি শক্তি অপ্টিমাইজেশনকে সমালোচনামূলকভাবে গুরুত্বপূর্ণ করে তোলে।
ধাপ 1
প্রকৃত বায়ু খরচ পরিমাপ
প্রধান কম্প্রেসার আউটলেটে এবং প্রতিটি প্রধান মেশিন গ্রুপে ফ্লো মিটার ইনস্টল করুন। বেশিরভাগ গাছপালা আবিষ্কার করে যে 20-30% মেশিন তাদের উৎপাদন আউটপুটের তুলনায় অসম পরিমাণে প্রচুর পরিমাণে বাতাস ব্যবহার করে। এগুলি সিলিন্ডারের আকার পরিবর্তন, চাপ হ্রাস বা প্রক্রিয়া পুনরায় ডিজাইনের জন্য অগ্রাধিকার লক্ষ্যে পরিণত হয়।
ধাপ 2
হ্রাস করুন এবং ডান-আকারের কাজের চাপ
প্রতিটি মেশিন এবং বায়ু সিলিন্ডারের প্রকৃত চাপের প্রয়োজনীয়তার জন্য অডিট করুন। কম চাপে সঠিক আকারের সিলিন্ডারগুলি দিয়ে বড় আকারের সিলিন্ডারগুলি প্রতিস্থাপন করুন। ন্যূনতম প্রয়োজনীয় চাপে সেট-অফ-ব্যবহারের নিয়ন্ত্রক ইনস্টল করুন। বিভিন্ন চাপের প্রয়োজনীয়তা সহ সুবিধাগুলিতে, সর্বোচ্চ চাহিদার চাপে সবকিছু সরবরাহ করার পরিবর্তে উচ্চ-চাপ এবং নিম্ন-চাপ বিতরণ রিংগুলিতে বিভক্ত করার কথা বিবেচনা করুন।
ধাপ 3
কম্প্রেসার তাপ পুনরুদ্ধার করুন
ঘূর্ণমান স্ক্রু কম্প্রেসার প্রায় প্রত্যাখ্যান তাদের ইনপুট শক্তির 80-90% তাপ হিসাবে কম্প্রেশন প্রক্রিয়ায়। কম্প্রেসার কুলিং সার্কিটে একটি তাপ পুনরুদ্ধার সিস্টেম ইনস্টল করা স্থান গরম করার জন্য, জল গরম করার প্রক্রিয়া বা শুকানোর অ্যাপ্লিকেশনের জন্য এই তাপ শক্তিকে ধরে রাখে। তাপ পুনরুদ্ধারের জন্য পেব্যাক সময়কাল সাধারণত 1-3 বছর।
ধাপ 4
পরিবর্তনশীল গতির ড্রাইভ দিয়ে ধ্রুব-গতির কম্প্রেসার প্রতিস্থাপন করুন
একটি ভেরিয়েবল স্পিড ড্রাইভ (ভিএসডি) কম্প্রেসার সম্পূর্ণ গতিতে লোড এবং আনলোড করার পরিবর্তে বাস্তব সময়ে প্রকৃত বায়ুর চাহিদা মেলে তার মোটরের গতি পরিবর্তন করে। অস্থির চাহিদা সহ উদ্ভিদে, ভিএসডি কম্প্রেসার সংরক্ষণ করে কম্প্রেসার শক্তির 20-35% স্থির গতির ইউনিটের তুলনায়। ব্রেক-ইভেন পয়েন্ট সাধারণত হয় যখন সিস্টেমের ব্যবহার শিফটের উল্লেখযোগ্য অংশের জন্য রেট করা ক্ষমতার 80% এর নিচে নেমে আসে।
ধাপ 5
একটি লিক সনাক্তকরণ এবং মেরামত প্রোগ্রাম বাস্তবায়ন করুন
অতিস্বনক লিক ডিটেক্টর 10 মিটার পর্যন্ত দূরত্বে ব্যাকগ্রাউন্ডের শব্দের মাধ্যমে লিক সনাক্ত করতে পারে। একটি স্ট্রাকচার্ড প্রোগ্রাম — ট্যাগিং লিক, তাদের প্রবাহের হার পরিমাপ করা, খরচ অনুসারে অগ্রাধিকার দেওয়া, এবং মেরামত সমাপ্তি ট্র্যাক করা — ধারাবাহিকভাবে একটি সাধারণ 20-30% ক্ষতির হার থেকে নীচের দিকে ফুটো হ্রাস অর্জন করে 12 মাসের মধ্যে 5-8% . একা এটি প্রায়শই অতিরিক্ত সংকোচকারী ক্ষমতার প্রয়োজনীয়তা দূর করে।
বায়ুসংক্রান্ত সিস্টেম বনাম হাইড্রোলিক সিস্টেম: কখন প্রতিটি নির্বাচন করবেন
বায়ুসংক্রান্ত এবং হাইড্রোলিক সিস্টেম উভয়ই তরল মাধ্যমে শক্তি সরবরাহ করে, তবে তাদের বৈশিষ্ট্য প্রতিটিকে নির্দিষ্ট অ্যাপ্লিকেশনের জন্য আরও উপযুক্ত করে তোলে। দুটিকে বিভ্রান্ত করার ফলে অতিরিক্ত প্রকৌশলী, ব্যয়বহুল সিস্টেম বা কম পারফরম্যান্স হয়।
চারিত্রিক
বায়ুসংক্রান্ত সিস্টেম
হাইড্রোলিক সিস্টেম
কাজের চাপ
4-10 বার সাধারণ
100-700 বার সাধারণ
ফোর্স আউটপুট
~50 kN পর্যন্ত ব্যবহারিক
বেশ কিছু MN পর্যন্ত
গতি
দ্রুত; 3 m/s সাধারণ পর্যন্ত
পরিমিত; 0.1-0.5 মি/সেকেন্ড সাধারণ
অবস্থান নিয়ন্ত্রণ
কঠিন (বায়ু সংকোচনযোগ্যতা)
চমৎকার (সংকোচনযোগ্য তরল)
দূষণের ঝুঁকি
কম (বাতাস নিঃশেষিত)
উচ্চ (তেল ফুটো, নিষ্পত্তি)
রক্ষণাবেক্ষণ জটিলতা
নিম্ন; আদর্শ দক্ষতা
উচ্চতর; তরল বিশ্লেষণ প্রয়োজন
ইনস্টলেশন খরচ
নিম্ন
উচ্চতর (জলাশয়, পরিস্রাবণ, সীল)
সেরা ব্যবহারের ক্ষেত্রে
উচ্চ-গতি, হালকা থেকে মাঝারি শক্তি, পরিষ্কার পরিবেশ
উচ্চ শক্তি, সুনির্দিষ্ট অবস্থান, ভারী শিল্প
একটি ব্যবহারিক সীমানা: যেখানে বলপ্রয়োগ মোটামুটি অতিক্রম করে 50 kN অথবা যেখানে সুনির্দিষ্ট মিড-স্ট্রোক পজিশন ধরে রাখা বাধ্যতামূলক, সেখানে হাইড্রলিক্স সাধারণত ভালো পছন্দ। সেই থ্রেশহোল্ডের নীচে, বায়ুসংক্রান্ত সিস্টেমগুলি গতি, সরলতা, পরিচ্ছন্নতা এবং কম মোট সিস্টেম খরচে জয়ী হয়। অনেক হাইব্রিড অ্যাপ্লিকেশনে - যেমন একটি হাইড্রোলিক প্রেসে বায়ুমণ্ডলীয়ভাবে চালিত ক্ল্যাম্প - উভয় প্রযুক্তি একই মেশিনে সহাবস্থান করে।
হাই-ফোর্স নিউম্যাটিক অ্যাপ্লিকেশন এবং কিভাবে এয়ার সিলিন্ডার স্কেল আপ হয়
যখন স্ট্যান্ডার্ড এয়ার সিলিন্ডার বোর মাপ উপলব্ধ সিস্টেম চাপে প্রয়োজনীয় শক্তি সরবরাহ করতে পারে না, তখন হাইড্রলিক্সে স্যুইচ করার আগে বিভিন্ন ডিজাইনের কৌশলগুলি বায়ুসংক্রান্ত ক্ষমতা প্রসারিত করে।
ট্যান্ডেম সিলিন্ডার
দুটি এয়ার সিলিন্ডার ইউনিট তাদের রডগুলির সাথে সংযুক্ত করা হয়েছে এবং বোরের আকার বৃদ্ধি না করে গুণিতক আউটপুট শক্তি যুক্ত করা হয়েছে। 6 বারে 100 মিমি বোর সিলিন্ডারের একটি ট্যান্ডেম জোড়া প্রায় সরবরাহ করে 9.4 kN — একক-ইউনিট আউটপুট প্রায় দ্বিগুণ — টাইট স্পেস খামের জন্য একই সিলিন্ডার ব্যাস বজায় রাখার সময়। ট্রেডঅফ সামগ্রিক দৈর্ঘ্য এবং আনুপাতিকভাবে উচ্চ বায়ু খরচ বৃদ্ধি করা হয়।
এয়ার-ওভার-অয়েল ইনটেনসিফায়ার
দse hybrid devices use a large-bore pneumatic piston driving a small-bore hydraulic piston to achieve hydraulic pressure from a pneumatic supply. A 10:1 intensifier fed at 7 bar produces 70 bar of hydraulic output, suitable for pressing, clinching, or staking operations that need precise force with clean exhaust. Air-over-oil systems eliminate the need for a full hydraulic power unit while achieving press forces of 50-200 kN কমপ্যাক্ট বেঞ্চ-মাউন্ট কনফিগারেশনে।
যান্ত্রিক সংযোগের মাধ্যমে বায়ুসংক্রান্ত সিলিন্ডার গুণক
টগল মেকানিজম, ক্যাম ফলোয়ার এবং লিভার লিঙ্কেজ যান্ত্রিকভাবে এয়ার সিলিন্ডারের আউটপুটকে প্রয়োগের সময়ে প্রসারিত করে। 6 বারে একটি 50 মিমি বোরের সিলিন্ডার দ্বারা চালিত একটি সাধারণ টগল ক্ল্যাম্প বিকাশ করতে পারে ক্ল্যাম্পিং ফোর্স 20 kN অতিক্রম করে ভ্রমণের শেষে যখন টগল জ্যামিতি ডেড-সেন্টারে পৌঁছায়। এই কৌশলটি ঢালাইয়ের ফিক্সচার এবং প্রেস সরঞ্জামগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
বড় বোরের স্ট্যান্ডার্ড সিলিন্ডার
ISO 15552-সঙ্গী সিলিন্ডার 320 মিমি পর্যন্ত বোর আকারে পাওয়া যায়। 6 বারে, একটি 320 মিমি বোরের এয়ার সিলিন্ডার প্রায় সরবরাহ করে 483 kN তাত্ত্বিক খোঁচা - ছোট জলবাহী সিলিন্ডার অঞ্চলের কাছে যাওয়া। এই বৃহৎ-বোর ইউনিটগুলি প্রতি স্ট্রোকে যথেষ্ট পরিমাণে বায়ু ভলিউম গ্রহণ করে (320 মিমি বোরের একটি 300 মিমি স্ট্রোক প্রতি চক্রে প্রায় 24 লিটার মুক্ত বায়ু স্থানচ্যুত করে), তাই তাদের নির্দিষ্ট করার আগে রিসিভারের আকার এবং সংকোচকারীর ক্ষমতা অবশ্যই সাবধানে পর্যালোচনা করা উচিত।
নির্দিষ্ট শিল্প পরিবেশের জন্য এয়ার সিলিন্ডার নির্বাচন করা
সমস্ত বায়ু সিলিন্ডার সংস্থা এবং সীল উপকরণ প্রতিটি অপারেটিং পরিবেশের জন্য উপযুক্ত নয়। কঠোর বা বিশেষ অবস্থার জন্য ভুল বৈকল্পিক নির্দিষ্ট করা ত্বরিত ব্যর্থতা ঘটায় তা নির্বিশেষে বাকি বায়ুসংক্রান্ত সিস্টেমটি কতটা ভালভাবে ডিজাইন করা হয়েছে।
- খাদ্য এবং পানীয়: স্টেইনলেস স্টিলের বডি সিলিন্ডারে এফডিএ-সম্মত সীল উপকরণ (সিলিকন বা ইপিডিএম), কোনো বাহ্যিক তৈলাক্তকরণ নেই, এবং মসৃণ বাইরের প্রোফাইল যা ব্যাকটেরিয়া তৈরির প্রতিরোধ করে। ওয়াশডাউন-রেটেড (IP67 বা IP69K) ভেরিয়েন্টগুলি উচ্চ-চাপের জল এবং রাসায়নিক পরিষ্কারের চক্র সহ্য করে।
- উচ্চ-তাপমাত্রা পরিবেশ: স্ট্যান্ডার্ড NBR সিল 80 ডিগ্রি সেলসিয়াসের উপরে ব্যর্থ হয়। 100°C এর উপরে ফাউন্ড্রি, ওভেন বা কাছাকাছি-প্রক্রিয়াজাত অ্যাপ্লিকেশনের জন্য, 200°C রেটিং করা ফ্লুরোইলাস্টোমার (FKM/Viton) সিলগুলি নির্দিষ্ট করুন৷ 150°C পরিবেষ্টনের উপরে, সিলিন্ডারের বডিতে বাহ্যিক তাপ ঢালগুলিও ধরে রাখা রিং এবং শেষ ক্যাপগুলিকে রক্ষা করার জন্য প্রয়োজন৷
- ক্ষয়কারী বায়ুমণ্ডল: ইলেক্ট্রোলেস নিকেল-ধাতুপট্টাবৃত বা হার্ড-অ্যানোডাইজড অ্যালুমিনিয়াম সংস্থাগুলি হালকা রাসায়নিক এক্সপোজারকে প্রতিরোধ করে। সামুদ্রিক, অফশোর, বা রাসায়নিক উদ্ভিদ পরিবেশে, PTFE- রেখাযুক্ত বোরগুলির সাথে সম্পূর্ণ স্টেইনলেস স্টীল নির্মাণ উচ্চ ওজন এবং দামের মূল্যে সর্বোত্তম জারা প্রতিরোধের প্রস্তাব দেয়।
- ATEX/বিস্ফোরণ-প্রমাণ অঞ্চল: বায়ুসংক্রান্ত অ্যাকুয়েটরগুলি বিপজ্জনক অঞ্চলে বৈদ্যুতিক ড্রাইভের চেয়ে সহজাতভাবে নিরাপদ কারণ তারা কোনও স্ফুলিঙ্গ তৈরি করে না। যাইহোক, এয়ার সিলিন্ডারের সাথে সংযুক্ত ভালভ সোলেনয়েড এবং অবস্থান সেন্সরগুলিকে অবশ্যই উপযুক্ত ATEX জোন রেটিং বহন করতে হবে। সিলিন্ডারের বডিটি নিজেই অ-স্পর্কিং যাচাই করা দরকার — অ্যালুমিনিয়াম সাধারণত গ্রহণযোগ্য, তবে ঢালাই লোহা জোন শ্রেণীবিভাগের প্রয়োজনীয়তার বিরুদ্ধে পরীক্ষা করা উচিত।
- ক্লিনরুম অ্যাপ্লিকেশন: আইএসও ক্লাস 5 এবং আরও ভালো ক্লিনরুমের জন্য আউটগ্যাসিং-মুক্ত সীল, বাহ্যিক তৈলাক্তকরণ এবং ভ্যাকুয়াম-সামঞ্জস্যপূর্ণ উপকরণ সহ সিলিন্ডার প্রয়োজন। কিছু সেমিকন্ডাক্টর এবং ফ্ল্যাট প্যানেল ডিসপ্লে নির্মাতারা ধাতব দূষণের ঝুঁকি দূর করতে সম্পূর্ণরূপে প্লাস্টিক-বডিড সিলিন্ডার ব্যবহার করে।
- বহিরঙ্গন এবং নির্মাণ সরঞ্জাম: আবহাওয়ার সংস্পর্শে আসা সিলিন্ডারগুলির জন্য জিঙ্ক-নিকেল বা হার্ড ক্রোম রডের আবরণ, ময়লা বাদ দেওয়ার জন্য ভারী-শুল্ক ওয়াইপার সিল এবং অ্যানোডাইজড বা পেইন্ট করা দেহের প্রয়োজন হয়। চাপের স্পেসিফিকেশনগুলি তাপমাত্রার চরম মাত্রার জন্য দায়ী করা উচিত: -30 ডিগ্রি সেন্টিগ্রেডে, স্ট্যান্ডার্ড লুব্রিকেন্টগুলি ঘন হয় এবং উপাদানগুলিকে শক্ত করে, যার জন্য কম-তাপমাত্রার গ্রীস এবং ঠান্ডা-রেট ইলাস্টোমারের প্রয়োজন হয়।
প্রকৃত অপারেটিং এনভায়রনমেন্টের সাথে এয়ার সিলিন্ডারের স্পেসিফিকেশন মেলানো - একটি সাধারণ-উদ্দেশ্য ক্যাটালগ নির্বাচনের সাথে ডিফল্ট না করে - যেখানে অভিজ্ঞ বায়ুসংক্রান্ত সিস্টেম ইঞ্জিনিয়াররা পরিমাপযোগ্য মান যোগ করে। সঠিক বৈকল্পিকের ক্রমবর্ধমান ব্যয় একটি প্রাথমিক ক্ষেত্রে ব্যর্থতার পরে একটি অপরিকল্পিত প্রতিস্থাপন চক্রের চেয়ে প্রায় সবসময়ই কম।
বায়ুসংক্রান্ত সিস্টেম, তাদের মূলে, নির্ভরযোগ্য, দ্রুত এবং সাশ্রয়ী সঠিক কম্পোনেন্ট স্পেসিফিকেশন, সঠিক বায়ুর গুণমান, সঠিক মাপ, এবং একটি কাঠামোগত রক্ষণাবেক্ষণ পদ্ধতির সাথে ডিজাইন করা হলে। বায়ু সিলিন্ডারটি সবচেয়ে দৃশ্যমান উপাদান থেকে যায়, তবে এর কার্যকারিতা সম্পূর্ণরূপে এটিকে খাওয়ানো সংকুচিত বায়ু সিস্টেমের মানের উপর নির্ভর করে। বায়ু প্রস্তুতি এবং চাপ ব্যবস্থাপনায় বিনিয়োগ করুন এবং ডাউনস্ট্রিম অ্যাকচুয়েটররা তাদের ডিজাইনের ইচ্ছাকৃত চক্র জীবন প্রদান করবে।
