এয়ার সিলিন্ডারের প্রকার: একটি সম্পূর্ণ গাইড

এয়ার সিলিন্ডারের বিভিন্ন প্রকার কি কি?

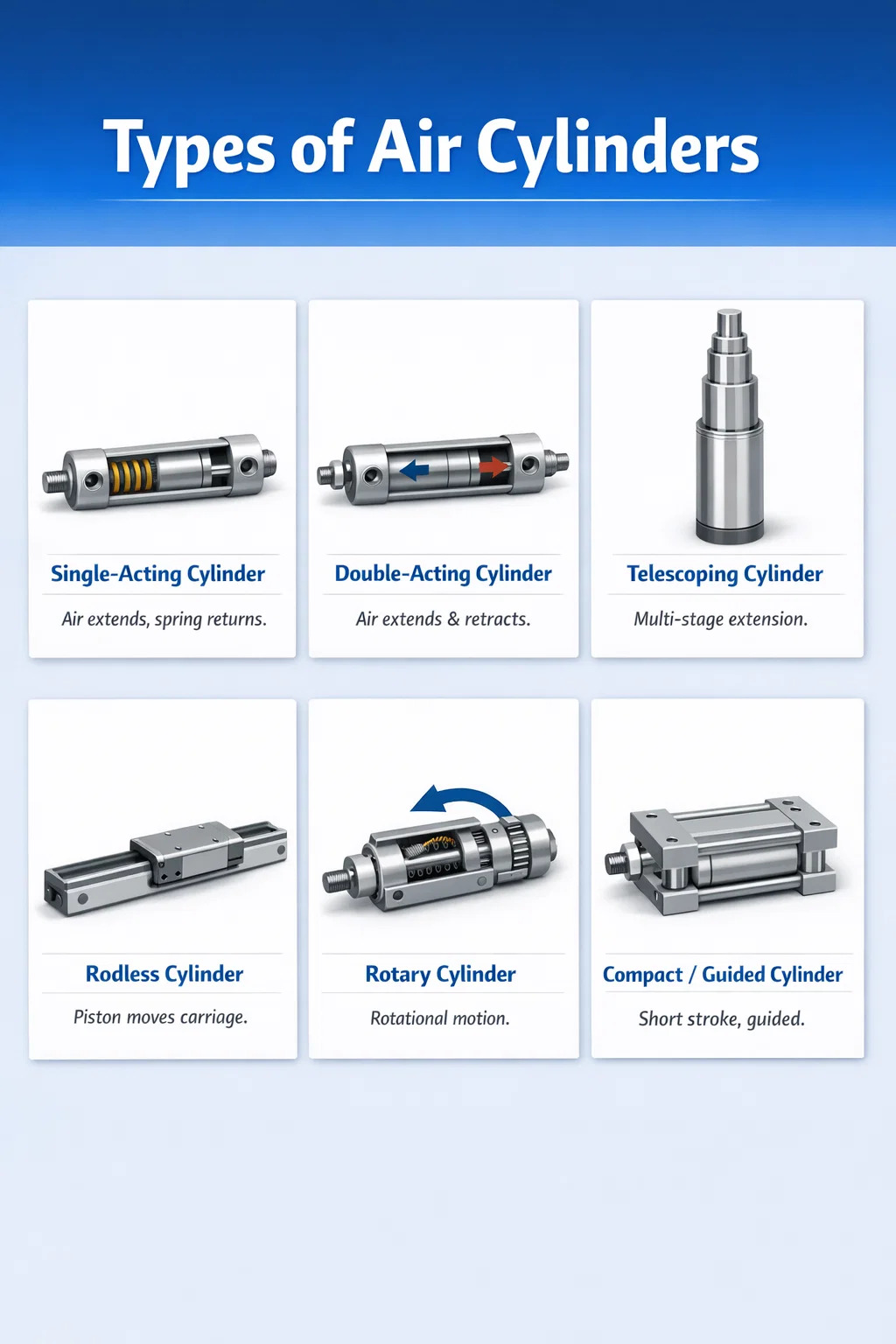

এয়ার সিলিন্ডার — যাকে বায়ুসংক্রান্ত সিলিন্ডারও বলা হয় — সংকুচিত বায়ু শক্তিকে যান্ত্রিক রৈখিক বা ঘূর্ণমান গতিতে রূপান্তর করে। আছে ছয় প্রাথমিক ধরনের এয়ার সিলিন্ডার শিল্প, স্বয়ংচালিত, এবং উত্পাদন অ্যাপ্লিকেশন জুড়ে ব্যবহৃত: একক-অভিনয় সিলিন্ডার, ডাবল-অ্যাক্টিং সিলিন্ডার, টেলিস্কোপিং সিলিন্ডার, রডলেস সিলিন্ডার, রোটারি সিলিন্ডার এবং কমপ্যাক্ট/গাইডেড সিলিন্ডার। প্রতিটি প্রকার একটি স্বতন্ত্র যান্ত্রিক উদ্দেশ্য পরিবেশন করে এবং ভুলটি বেছে নেওয়ার ফলে অকাল পরিধান, শক্তির অপচয় বা সম্পূর্ণ সিস্টেম ব্যর্থতা হতে পারে।

এই বিভাগগুলি বোঝা কেবল একাডেমিক নয় — বিশ্বব্যাপী বায়ুসংক্রান্ত সিলিন্ডারের বাজারের মূল্য ছিল প্রায় 2023 সালে $14.2 বিলিয়ন এবং প্যাকেজিং, খাদ্য প্রক্রিয়াকরণ, এবং স্বয়ংচালিত সমাবেশে অটোমেশন চাহিদা দ্বারা চালিত 2030 সালের মধ্যে স্থিরভাবে বৃদ্ধি পাবে বলে আশা করা হচ্ছে। সঠিক সিলিন্ডার নির্বাচন সরাসরি চক্রের সময়, শক্তি খরচ এবং রক্ষণাবেক্ষণের ব্যবধানকে প্রভাবিত করে।

একক-অভিনয় এয়ার সিলিন্ডার

একক-অভিনয় সিলিন্ডারগুলি শুধুমাত্র এক দিকে পিস্টন সরানোর জন্য সংকুচিত বায়ু ব্যবহার করে। রিটার্ন স্ট্রোক একটি অভ্যন্তরীণ স্প্রিং বা একটি বাহ্যিক যান্ত্রিক শক্তি যেমন মাধ্যাকর্ষণ দ্বারা সম্পন্ন হয়। এগুলি সহজলভ্য এবং সবচেয়ে সাশ্রয়ী বায়ুসংক্রান্ত সিলিন্ডারগুলির মধ্যে রয়েছে৷

কিভাবে একক-অভিনয় সিলিন্ডার কাজ করে

সংকুচিত বায়ু একটি একক বন্দর দিয়ে প্রবেশ করে এবং পিস্টনকে সামনের দিকে ঠেলে দেয়। যখন বায়ুর চাপ নির্গত হয়, তখন অভ্যন্তরীণ স্প্রিং পিস্টনকে তার আসল অবস্থানে ফিরিয়ে দেয়। যেহেতু একটি স্প্রিং অর্ধেক কাজ করছে, কার্যকর আউটপুট শক্তি বসন্ত প্রতিরোধের দ্বারা হ্রাস করা হয় - সাধারণত এর মধ্যে 10% এবং 20% বসন্তের দৃঢ়তা এবং সিলিন্ডারের আকারের উপর নির্ভর করে।

সাধারণ অ্যাপ্লিকেশন

• ক্ল্যাম্পিং এবং মেশিনিং সময় ওয়ার্কপিস ধরে রাখা
• স্ট্যাম্পিং এবং পাঞ্চিং অপারেশন যেখানে রিটার্ন স্ট্রোকের জন্য কোন জোরের প্রয়োজন হয় না
• ডোর এবং গেট অ্যাকচুয়েটর যেখানে মাধ্যাকর্ষণ রিটার্ন সাহায্য করে
• ব্রেক মেকানিজম এবং সেফটি লকিং ডিভাইস
• কৃষি সরঞ্জাম যেমন বীজ ড্রিল এবং রোপণ প্রক্রিয়া

একক-অভিনয় সিলিন্ডার পছন্দসই পছন্দ যখন বায়ু খরচ কমিয়ে আনার প্রয়োজন হয়, যেহেতু বায়ু শুধুমাত্র কাজের স্ট্রোকে খাওয়া হয়। প্রতি মিনিটে 50-100 চক্র চলমান হাই-সাইকেল অ্যাপ্লিকেশনগুলিতে, এটি উত্পাদন পরিবর্তনের সময় অর্থপূর্ণ সংকুচিত বায়ু সঞ্চয় করে।

বিবেচনা করার সীমাবদ্ধতা

একক-অভিনয় সিলিন্ডারের স্ট্রোকের দৈর্ঘ্য সীমিত কারণ দীর্ঘ স্ট্রোকের জন্য দীর্ঘ স্প্রিংসের প্রয়োজন হয়, যা বোর স্থান নেয় এবং ব্যবহারযোগ্য সিলিন্ডার এলাকা হ্রাস করে। অনুশীলনে, বেশিরভাগ নির্মাতারা স্প্রিং-রিটার্ন সিলিন্ডারকে স্ট্রোকের মধ্যে সীমাবদ্ধ করে 100 মিমি (প্রায় 4 ইঞ্চি) বা কম এর বাইরে, একটি দ্বৈত-অভিনয় নকশা আরও ব্যবহারিক হয়ে ওঠে।

ডাবল-অ্যাক্টিং এয়ার সিলিন্ডার

ডাবল-অ্যাক্টিং সিলিন্ডারগুলি শিল্প অটোমেশনে সর্বাধিক ব্যবহৃত বায়ুসংক্রান্ত সিলিন্ডার। তারা প্রসারিত এবং প্রত্যাহার উভয় স্ট্রোককে শক্তি দিতে সংকুচিত বায়ু ব্যবহার করে, অপারেটরকে উভয় দিকে বল এবং গতির উপর সম্পূর্ণ নিয়ন্ত্রণ দেয়।

নির্মাণ এবং অপারেটিং নীতি

একটি ডাবল-অ্যাক্টিং সিলিন্ডারে দুটি এয়ার পোর্ট রয়েছে - পিস্টনের প্রতিটি পাশে একটি। যখন বাতাস ক্যাপ-এন্ড পোর্টে প্রবেশ করে, তখন পিস্টন প্রসারিত হয়। যখন বায়ু রড-এন্ড পোর্টে নির্দেশিত হয়, তখন পিস্টন প্রত্যাহার করে। একটি দিকনির্দেশক নিয়ন্ত্রণ ভালভ (সাধারণত একটি 4/2 বা 5/2 সোলেনয়েড ভালভ) দুটি বন্দরের মধ্যে বায়ুপ্রবাহকে বিকল্প করে। কারণ কোন বসন্ত জড়িত নয়, পূর্ণ বোর এলাকা বল প্রসারিত করতে অবদান রাখে , এই সিলিন্ডারগুলিকে তাদের একই বোর ব্যাসের একক-অভিনয় প্রতিরূপের তুলনায় যথেষ্ট বেশি শক্তিশালী করে তোলে।

স্ট্রোকের মধ্যে ফোর্স ক্যালকুলেশন পার্থক্য

একটি গুরুত্বপূর্ণ পার্থক্য: প্রসারিত এবং প্রত্যাহার বল সমান নয়। প্রসারিত স্ট্রোকে, পূর্ণ বোর এলাকা ব্যবহার করে বল গণনা করা হয়। প্রত্যাহার স্ট্রোকে, পিস্টন রডটি বোরের কিছু অংশ দখল করে, তাই কার্যকর এলাকা — এবং সেইজন্য প্রত্যাহার বল — সামান্য কম। একটি 50 মিমি বোর এবং 6 বারে একটি 20 মিমি রড সহ একটি সিলিন্ডারের জন্য, প্রসারিত বল প্রায় 1,178 N যখন প্রত্যাহার বল মোটামুটিভাবে নেমে আসে 990 N . এই অসাম্যতাকে অবশ্যই এমন ডিজাইনে ফ্যাক্টর করতে হবে যেখানে প্রত্যাহার বল গুরুত্বপূর্ণ।

সাধারণ ব্যবহারের ক্ষেত্রে

• সমাবেশ লাইনে পিক-এন্ড-প্লেস অটোমেশন
• পরিবাহক ডাইভারটার এবং বাছাই সিস্টেম
• ইনজেকশন ছাঁচনির্মাণ মেশিন clamps এবং ejectors
• রোবোটিক এন্ড-অফ-আর্ম টুলিং
• স্বয়ংচালিত বডি ওয়েল্ডিং এবং প্রেসিং ফিক্সচার

ডাবল-অ্যাক্টিং এয়ার সিলিন্ডার থেকে শুরু করে বোর আকারে পাওয়া যায় 8 মিমি থেকে 320 মিমি পর্যন্ত , কয়েক নিউটন থেকে দশ কিলোনিউটন পর্যন্ত বল আউটপুট কভার করে। এই বিস্তৃত পরিসর তাদের প্রায় যেকোনো শিল্প অ্যাপ্লিকেশনের সাথে খাপ খাইয়ে নিতে পারে।

টেলিস্কোপিং এয়ার সিলিন্ডার

টেলিস্কোপিং সিলিন্ডারগুলি এমন অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে যেখানে একটি দীর্ঘ স্ট্রোকের প্রয়োজন হয় তবে প্রত্যাহার করা (ধ্বসে যাওয়া) দৈর্ঘ্য অবশ্যই ছোট থাকতে হবে। তারা একাধিক নেস্টেড টিউব ব্যবহার করে এটি অর্জন করে - যাকে স্টেজ বা হাতা বলা হয় - যেগুলি পর্যায়ক্রমে একটির ভিতরে প্রসারিত হয়।

একক-অভিনয় বনাম ডাবল-অ্যাক্টিং টেলিস্কোপিং ডিজাইন

টেলিস্কোপিং সিলিন্ডার একক-অভিনয় এবং ডাবল-অভিনয় উভয় কনফিগারেশনে উপলব্ধ। একক-অভিনয় সংস্করণগুলি সহজ এবং সস্তা কিন্তু প্রত্যাহারের জন্য মাধ্যাকর্ষণ বা লোড ওজনের উপর নির্ভর করে, এগুলি বেশিরভাগ উল্লম্ব উত্তোলনের জন্য উপযুক্ত করে তোলে। ডাবল-অ্যাক্টিং টেলিস্কোপিং সিলিন্ডারগুলি শক্তির অধীনে প্রসারিত এবং প্রত্যাহার করতে পারে, অনুভূমিক বা উল্টো মাউন্ট করার অনুমতি দেয় — যদিও তাদের নির্মাণ উল্লেখযোগ্যভাবে আরও জটিল এবং তাদের খরচ যথেষ্ট বেশি।

মূল অ্যাপ্লিকেশন

• ডাম্প ট্রাক এবং টিপার বডি 3-5 স্টেজ সিলিন্ডার প্রয়োজন
• কাঁচি লিফট এবং বায়বীয় কাজের প্ল্যাটফর্ম
• থিয়েটার মঞ্চ যন্ত্রপাতি এবং বিনোদন কারচুপি
• ফায়ার ট্রাক মই এক্সটেনশন

একটি ধসে পড়া দৈর্ঘ্য সহ একটি তিন-পর্যায়ের টেলিস্কোপিং সিলিন্ডার 600 মিমি ওভারের সম্পূর্ণ বর্ধিত স্ট্রোক অর্জন করতে পারে 1,700 মিমি — এর প্রত্যাহার করা দৈর্ঘ্যের প্রায় তিনগুণ। এই স্থানিক দক্ষতা একটি প্রচলিত একক-রড সিলিন্ডার দিয়ে অর্জন করা অসম্ভব।

পর্যায় জুড়ে বল হ্রাস

একটি গুরুত্বপূর্ণ প্রকৌশল বিবেচনা: একটি টেলিস্কোপিং সিলিন্ডারের প্রতিটি পর্যায়ক্রমে আগেরটির তুলনায় একটি ছোট বোর থাকে, যার অর্থ সিলিন্ডার আরও প্রসারিত হওয়ার সাথে সাথে আউটপুট শক্তি হ্রাস পায় . ডিজাইনারদের অবশ্যই সবচেয়ে খারাপ-কেস লোডের অবস্থানের উপর ভিত্তি করে সিলিন্ডারের আকার দিতে হবে, যা সাধারণত পূর্ণ এক্সটেনশনে বা তার কাছাকাছি ঘটে যখন বল সর্বনিম্ন হয়।

রডলেস এয়ার সিলিন্ডার

রডবিহীন বায়ুসংক্রান্ত সিলিন্ডারগুলি ঐতিহ্যবাহী পিস্টন রডকে সম্পূর্ণরূপে নির্মূল করে, পরিবর্তে পিস্টনের গতিকে একটি বাহ্যিক গাড়িতে প্রেরণ করে বা স্লট বা চৌম্বকীয় সংযোগের মাধ্যমে স্লাইড করে। এই নকশা একটি প্রদত্ত ইনস্টলেশন দৈর্ঘ্যের জন্য কার্যকর স্ট্রোক দ্বিগুণ করে একটি প্রচলিত রড সিলিন্ডারের সাথে তুলনা করে, স্থান-সীমাবদ্ধ পরিবেশে এগুলিকে অত্যন্ত মূল্যবান করে তোলে।

যান্ত্রিক-স্লট রডলেস সিলিন্ডার

একটি যান্ত্রিক-স্লট (বা ব্যান্ড) ডিজাইনে, সিলিন্ডারের বডিতে একটি অনুদৈর্ঘ্য স্লট থাকে। অভ্যন্তরীণ পিস্টন এই স্লটের মাধ্যমে একটি বাহ্যিক গাড়ির সাথে সংযুক্ত থাকে। একটি নমনীয় ধাতু বা প্লাস্টিকের ব্যান্ড বায়ু ফুটো প্রতিরোধ করার জন্য সংযোগ বিন্দুর উভয় পাশে স্লট সিল করে। এই সিলিন্ডারগুলি সরাসরি সাইড লোড পরিচালনা করতে পারে এবং উচ্চ গাইডিং নির্ভুলতার প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।

চৌম্বকীয়ভাবে জোড়া রডলেস সিলিন্ডার

চৌম্বকীয়ভাবে সংযুক্ত রডলেস সিলিন্ডারগুলি শক্তিশালী স্থায়ী চুম্বকের সাথে লাগানো একটি সিল করা অভ্যন্তরীণ পিস্টন ব্যবহার করে। বিরুদ্ধ চুম্বকের সাথে লাগানো একটি বাহ্যিক ক্যারেজ কোন শারীরিক স্লট ছাড়াই সিলিন্ডার প্রাচীরের মধ্য দিয়ে পিস্টনের গতিবিধি অনুসরণ করে। এই সম্পূর্ণরূপে সিল নকশা জন্য আদর্শ পরিষ্কার-রুম, খাদ্য-গ্রেড, এবং ধোয়ার পরিবেশ কারণ দূষণ প্রবেশ করার জন্য বা লুব্রিকেন্টের পালানোর জন্য কোন খোলা নেই। স্লটেড সংস্করণের তুলনায় ট্রেড-অফ হল একটি কম সর্বোচ্চ সাইড-লোড ক্ষমতা।

যেখানে রডলেস সিলিন্ডার এক্সেল

• প্যাকেজিং এবং লেবেলিং মেশিনে লিনিয়ার ট্রান্সফার ইউনিট
• CNC মেশিনিং সেন্টারে অনুভূমিক শাটল সিস্টেম
• মেডিকেল ডিভাইস উত্পাদন যেখানে দূষণ একটি উদ্বেগ
• গ্যান্ট্রি সিস্টেম এবং মাল্টি-অক্ষ পজিশনিং স্টেজ

স্ট্যান্ডার্ড রডলেস সিলিন্ডার থেকে স্ট্রোক দৈর্ঘ্য সঙ্গে উপলব্ধ 50 মিমি থেকে 10,000 মিমি পর্যন্ত . খুব দীর্ঘ স্ট্রোকের জন্য, ব্যারেল স্যাগ এবং ক্যারেজ ড্রিফ্ট প্রতিরোধ করার জন্য অ্যান্টি-ঘূর্ণন গাইড এবং কেন্দ্র সমর্থন সুপারিশ করা হয়।

রোটারি এয়ার সিলিন্ডার

যদিও বেশিরভাগ বায়ুসংক্রান্ত সিলিন্ডার রৈখিক গতি তৈরি করে, ঘূর্ণমান বায়ু সিলিন্ডারগুলি সংকুচিত বায়ু শক্তিকে কৌণিক (ঘূর্ণনশীল) গতিতে রূপান্তর করে। এগুলিকে প্রায়শই বায়ুসংক্রান্ত ঘূর্ণমান অ্যাকচুয়েটর বলা হয়। এগুলি এয়ার মোটর থেকে আলাদা — ঘূর্ণমান সিলিন্ডার উত্পাদন করে সীমিত-কোণ ঘূর্ণন (সাধারণত 90°, 180°, বা 270°) ক্রমাগত স্পিনিংয়ের পরিবর্তে।

র্যাক-এন্ড-পিনিয়ন রোটারি অ্যাকচুয়েটর

সবচেয়ে সাধারণ ঘূর্ণমান সিলিন্ডার ডিজাইনে একটি র্যাক গিয়ারের সাথে সংযুক্ত এক বা দুটি লিনিয়ার পিস্টন ব্যবহার করা হয়, যা একটি পিনিয়ন শ্যাফ্ট চালায়। বায়ু পিস্টনকে ধাক্কা দেয়, র্যাকটি পিনিয়নকে ঘোরায় এবং টর্ক আউটপুট শ্যাফটে প্রেরণ করা হয়। ডুয়াল-র্যাক ডিজাইন ভারসাম্য বজায় রাখে এবং আউটপুট টর্কের প্রায় দ্বিগুণ একটি প্রদত্ত বোর আকারের জন্য। ঘূর্ণন কোণগুলি বহিরাগত স্টপের মাধ্যমে সামঞ্জস্যযোগ্য, সাধারণত 0° এবং 270° এর মধ্যে।

ভ্যান-টাইপ রোটারি অ্যাকচুয়েটর

ভ্যান অ্যাকচুয়েটররা একটি বৃত্তাকার আবাসনের ভিতরে আউটপুট শ্যাফ্টের সাথে সংযুক্ত একটি প্যাডেল (ভেন) ব্যবহার করে। ভ্যানের একপাশে বাতাসের চাপ খাদকে ঘোরায়; বিপরীত দিকের বায়ু এটিকে ঘোরায়। একক-ভ্যান ডিজাইন পর্যন্ত অনুমতি দেয় 280° ঘূর্ণন , যখন ডবল-ভেন ডিজাইন প্রায় সীমাবদ্ধ 100° কিন্তু আরো কমপ্যাক্ট বডিতে উচ্চ টর্ক অফার করে।

সাধারণ অ্যাপ্লিকেশন

• প্রক্রিয়া পাইপিংয়ে ভালভ অ্যাকচুয়েশন (কোয়ার্টার-টার্ন বল ভালভ, বাটারফ্লাই ভালভ)
• অ্যাসেম্বলি অটোমেশনে ইন্ডেক্সিং টেবিল এবং রোটারি পজিশনিং
• রোবোটিক কব্জি এবং কনুই জয়েন্টগুলোতে
• ট্রান্সফার লাইনে পার্ট ফ্লিপিং এবং ওরিয়েন্টেশন
• শিল্প সরঞ্জামের দরজা এবং হ্যাচ অ্যাকুয়েটর

কমপ্যাক্ট এবং গাইডেড এয়ার সিলিন্ডার

কমপ্যাক্ট এবং গাইডেড সিলিন্ডারগুলি হল বিশেষ রূপ যা দুটি খুব নির্দিষ্ট চ্যালেঞ্জ মোকাবেলা করে: অত্যন্ত আঁটসাঁট ইনস্টলেশন স্পেস এবং অ্যাপ্লিকেশন যাতে বহিরাগত গাইড সিস্টেমের উপর নির্ভর না করে ঘূর্ণন বা পার্শ্বীয় লোড প্রতিরোধ করার জন্য পিস্টন রডের প্রয়োজন হয়।

শর্ট-স্ট্রোক কমপ্যাক্ট সিলিন্ডার

প্যানকেক সিলিন্ডার বা ফ্ল্যাট সিলিন্ডারও বলা হয়, এই ইউনিটগুলির বোরের তুলনায় শরীরের দৈর্ঘ্য ন্যূনতম থাকে। স্ট্রোক সাধারণত সীমিত হয় 1 মিমি থেকে 50 মিমি . তাদের ফ্ল্যাট প্রোফাইল তাদের সীমাবদ্ধ জায়গায় মাউন্ট করার অনুমতি দেয় যেখানে একটি স্ট্যান্ডার্ড সিলিন্ডার বডি কেবল ফিট হবে না। সাধারণ ব্যবহারের ক্ষেত্রে PCB প্রেসিং, লেবেল ডিসপেনসিং এবং সেমিকন্ডাক্টর সরঞ্জামে মাইক্রো-পজিশনিং অন্তর্ভুক্ত।

গাইডেড (টুইন-রড) সিলিন্ডার

নির্দেশিত সিলিন্ডারগুলি একটি সাধারণ সামনের প্লেটের সাথে সংযুক্ত দুটি সমান্তরাল পিস্টন রডকে অন্তর্ভুক্ত করে। এই কনফিগারেশন রড ঘূর্ণন প্রতিরোধ করে এবং মোমেন্ট লোড (অফ-সেন্টার ফোর্স) উচ্চ প্রতিরোধ প্রদান করে। নির্দেশিত সিলিন্ডার পার্শ্ব লোড পরিচালনা করতে পারে 4 থেকে 10 গুণ বেশি একই বোরের একটি স্ট্যান্ডার্ড একক-রড সিলিন্ডারের চেয়ে, অনেক অ্যাপ্লিকেশনে একটি পৃথক বাহ্যিক রৈখিক গাইডের প্রয়োজনীয়তা দূর করে।

স্লাইড ইউনিট সিলিন্ডার

স্লাইড ইউনিট সিলিন্ডার সরাসরি সিলিন্ডার বডিতে একটি নির্দেশিত গাড়িকে একত্রিত করে। ক্যারেজটি রৈখিক বিয়ারিং বা রিসার্কুলেটিং বল রেলের উপর চড়ে এবং টুলিং বা ওয়ার্কপিস ফিক্সচারের জন্য একটি সমতল মাউন্টিং পৃষ্ঠ প্রদান করে। এই অল-ইন-ওয়ান ইউনিটগুলি কাস্টম অটোমেশন প্রকল্পগুলিতে নকশা এবং সমাবেশের সময় উল্লেখযোগ্যভাবে হ্রাস করে। ফেস্টো, এসএমসি এবং পার্কার সকলেই বিনিময়যোগ্য স্ট্রোক দৈর্ঘ্য এবং বিয়ারিং কনফিগারেশন সহ মডুলার স্লাইড ইউনিট অফার করে।

এক নজরে এয়ার সিলিন্ডারের প্রকারের তুলনা

সিলিন্ডার মাউন্টিং শৈলী এবং কর্মক্ষমতা উপর তাদের প্রভাব

সিলিন্ডারের ধরন নির্বিশেষে, মাউন্টিং কনফিগারেশন কার্যক্ষমতা, দীর্ঘায়ু এবং লোড পরিচালনার উপর সরাসরি প্রভাব ফেলে। স্ট্যান্ডার্ড ISO 15552 এবং NFPA T3.6.7 সিলিন্ডারগুলি বিনিময়যোগ্য মাউন্টিং ইন্টারফেস অফার করে, যা বিভিন্ন নির্মাতাদের মধ্যে প্রতিস্থাপনকে সহজ করে।

• ফুট মাউন্ট (MS1/MS2): স্থির বেস মাউন্ট; ইন-লাইন পুশ/ভাল-সারিবদ্ধ লোড সহ টানার জন্য আদর্শ। মিসালাইনমেন্ট বাঁকানো স্ট্রেসকে রড এবং সিলগুলিতে স্থানান্তর করে।
• ফ্ল্যাঞ্জ মাউন্ট (MF1/MF2): সামনে বা পিছনের ফ্ল্যাঞ্জ বোল্ট সরাসরি একটি মেশিন প্লেটে। অনমনীয়, ইন-লাইন লোড সহ অ্যাপ্লিকেশনের জন্য চমৎকার।
• ক্লেভিস মাউন্ট (MP1/MP3): লোডটি একটি চাপে চলে যাওয়ার সাথে সাথে সিলিন্ডারকে পিভট করার অনুমতি দেয়। ডোর ওপেনার, লিঙ্কেজ মেকানিজম এবং টিল্টিং সিস্টেমে ব্যাপকভাবে ব্যবহৃত হয়। একটি রড-এন্ড ক্লিভিস (MP5) সম্পূর্ণ উচ্চারণের জন্য রডের পাশে ব্যবহার করা উচিত।
• ট্রুনিয়ন মাউন্ট (MT1/MT4): সিলিন্ডার বডিকে এক প্লেনে সুইং করতে দেয়। শিল্প প্রেস এবং উপাদান পরিচালনার ক্ষেত্রে সাধারণ যেখানে পিভট গতির প্রয়োজন হয়।

ভুল মাউন্টিং অকাল সীল ব্যর্থতা এবং রড স্কোরিংয়ের সবচেয়ে সাধারণ কারণগুলির মধ্যে একটি। নেতৃস্থানীয় বায়ুসংক্রান্ত সিলিন্ডার নির্মাতাদের দ্বারা অধ্যয়ন ইঙ্গিত যে ক্ষেত্রটিতে 30% এর বেশি সিলিন্ডার ব্যর্থতা উপাদান বা ম্যানুফ্যাকচারিং ত্রুটির পরিবর্তে ভুল-সংযুক্তি এবং অনুপযুক্ত মাউন্টিংয়ের জন্য দায়ী।

এয়ার সিলিন্ডার নির্বাচন করার সময় বোঝার জন্য মূল স্পেসিফিকেশন

একটি এয়ার সিলিন্ডার নির্বাচন করা শুধুমাত্র একটি টাইপ বাছাই অতিক্রম করে। সিলিন্ডারটি তার অভিপ্রেত পরিষেবা জীবনের উপর নির্ভরযোগ্যভাবে কাজ করছে তা নিশ্চিত করার জন্য বেশ কয়েকটি প্রযুক্তিগত পরামিতি একসাথে মূল্যায়ন করতে হবে।

বোর ব্যাস এবং আউটপুট বল

আউটপুট বল F = P × A সূত্র দ্বারা নির্ধারিত হয়, যেখানে P হল সরবরাহ চাপ এবং A হল কার্যকর পিস্টন এলাকা। একটি মান সরবরাহ চাপ এ 6 বার (87 psi) , একটি 50 মিমি বোরের সিলিন্ডার প্রসারিত স্ট্রোকে আনুমানিক 1,178 N উত্পাদন করে, যখন একটি 80 মিমি বোরের সিলিন্ডার প্রায় 3,016 N উত্পাদন করে। বোরের আকারগুলি আকার গণনা এবং সোর্সিংকে সহজ করার জন্য ISO 6432 এবং ISO 15552 অনুসারে প্রমিত করা হয়।

স্ট্রোক দৈর্ঘ্য এবং বাকলিং ঝুঁকি

কম্প্রেসিভ লোডের অধীনে লং-স্ট্রোক সিলিন্ডারের জন্য, রডের ব্যাস ছোট হলে পিস্টন রড বাকল (কলাম ব্যর্থতা) হতে পারে। প্রকৌশলীরা অয়লারের কলাম সূত্র ব্যবহার করে বাকলিংয়ের সীমা পরীক্ষা করে, এবং বেশিরভাগ নির্মাতারা লোড-স্ট্রোক চার্ট সরবরাহ করে যা স্বয়ংক্রিয়ভাবে একটি 3:1 থেকে 5:1 এর নিরাপত্তা ফ্যাক্টর . যখন একটি স্ট্যান্ডার্ড রড ব্যাস অপর্যাপ্ত হয়, তখন বড় আকারের রড বিকল্প বা বাহ্যিক গাইড সিস্টেম নির্দিষ্ট করা উচিত।

অপারেটিং তাপমাত্রা এবং সীল উপাদান

স্ট্যান্ডার্ড NBR (nitrile) সীল থেকে অপারেটিং তাপমাত্রা আবরণ -20°C থেকে 80°C . 200°C পর্যন্ত উচ্চ তাপমাত্রার জন্য, সিলিকন বা PTFE সিল ব্যবহার করা হয়। নিম্ন-তাপমাত্রার পরিবেশের জন্য (-40 ডিগ্রি সেন্টিগ্রেডের মতো ঠান্ডা), বিশেষভাবে তৈরি পলিউরেথেন বা নিম্ন-তাপ নাইট্রিল যৌগ পাওয়া যায়। সিল উপাদান নির্বাচন এছাড়াও মিডিয়া সামঞ্জস্য দ্বারা প্রভাবিত হয় — উদাহরণস্বরূপ, যদি সিলিন্ডার একটি খাদ্য প্রক্রিয়াকরণ পরিবেশে কস্টিক ক্লিনিং এজেন্ট ব্যবহার করে নিয়মিত ধোয়ার সাথে ব্যবহার করা হয়, EPDM সীল এবং স্টেইনলেস স্টিল বডি সঠিক স্পেসিফিকেশন।

এন্ড-অফ-স্ট্রোক কুশনিং

উচ্চ চক্রের গতিতে, একটি পিস্টন কুশনিং ছাড়াই তার স্ট্রোকের শেষ প্রান্তে পৌঁছে তা উল্লেখযোগ্য যান্ত্রিক প্রভাব তৈরি করে, শব্দ তৈরি করে এবং অভ্যন্তরীণ উপাদানগুলিতে পরিধানকে ত্বরান্বিত করে। সামঞ্জস্যযোগ্য বায়ুসংক্রান্ত কুশন স্ট্রোকের শেষের কাছাকাছি বাতাসের একটি ছোট আয়তনকে আটকে রাখে, একটি প্রগতিশীল মন্থন তৈরি করে। সঠিকভাবে সমন্বয় করা কুশন দ্বারা প্রভাব শক্তি কমাতে পারে 80% থেকে 95% একই গতি এবং লোড এ চলমান uncusioned সিলিন্ডার তুলনায়.

রক্ষণাবেক্ষণের কারণগুলি যা এয়ার সিলিন্ডারের পরিষেবা জীবনকে প্রসারিত করে

এমনকি সর্বোচ্চ মানের বায়ুসংক্রান্ত সিলিন্ডার অকালে ব্যর্থ হবে যদি এটি যে সিস্টেমে কাজ করে তা সঠিকভাবে রক্ষণাবেক্ষণ না করা হয়। নিম্নলিখিত কারণগুলি সবচেয়ে গুরুত্বপূর্ণ।

বায়ু গুণমান এবং পরিস্রাবণ

সংকুচিত বাতাসে আর্দ্রতা এবং কণা দূষণ হল অভ্যন্তরীণ ক্ষয় এবং সীল ক্ষয়ের প্রধান কারণ। ISO 8573-1 ক্লাস 3 বায়ুর গুণমান (কণা ≤ 5 µm, চাপ শিশির বিন্দু ≤ 3°C, তেলের ঘনত্ব ≤ 1 mg/m³) সাধারণত বায়ুসংক্রান্ত সিলিন্ডারের জন্য একটি সর্বনিম্ন মান হিসাবে গৃহীত হয়৷ প্রতিটি সার্কিটে একটি সঠিক FRL (ফিল্টার-নিয়ন্ত্রক-লুব্রিকেটর) ইউনিট ব্যবহার করে সীলের আয়ু বৃদ্ধি করে দুই থেকে তিন বার আনফিল্টারড, আনলুব্রিকেটেড সিস্টেমের তুলনায়।

তৈলাক্তকরণ অনুশীলন

আধুনিক বায়ুসংক্রান্ত সিলিন্ডারগুলি প্রায়শই লং-লাইফ গ্রীস সহ প্রাক-লুব্রিকেটেড সরবরাহ করা হয় এবং নন-লুব্রিকেটেড এয়ার সিস্টেমের জন্য ডিজাইন করা হয়। এই ধরনের সিলিন্ডারে তেলের কুয়াশা তৈলাক্তকরণ যুক্ত করা আসলে কারখানায় প্রয়োগ করা গ্রীসকে ফ্লাশ করতে পারে এবং পরিষেবা জীবনকে ছোট করতে পারে। একটি নির্দিষ্ট সিলিন্ডার মডেলের জন্য এয়ার-লাইন তৈলাক্তকরণ বাঞ্ছনীয় বা নিরোধক কিনা তা প্রস্তুতকারকের সাথে সর্বদা নিশ্চিত করুন।

রড ওয়াইপার এবং বাহ্যিক দূষণ

ধুলাবালি বা নোংরা পরিবেশে, পিস্টন রডের সাথে লেগে থাকা ধ্বংসাবশেষ প্রতিটি প্রত্যাহার স্ট্রোকের সিলিন্ডারে ফিরে আসে, রড সিলের উপর একটি ঘষিয়া তুলিয়া ফেলিতে সক্ষম। রড ওয়াইপার সিলগুলি - যাকে স্ক্র্যাপার রিংও বলা হয় - বেশিরভাগ শিল্প সিলিন্ডারের একটি আদর্শ বৈশিষ্ট্য তবে এটি একটি প্রতিরোধমূলক রক্ষণাবেক্ষণের সময়সূচীর অংশ হিসাবে পরিদর্শন করা উচিত এবং প্রতিস্থাপন করা উচিত, সাধারণত প্রতিটি 6 থেকে 12 মাস উচ্চ দূষণ পরিবেশে।

বায়ুসংক্রান্ত সিলিন্ডারের সঠিক ধরন কীভাবে চয়ন করবেন

একটি প্রদত্ত অ্যাপ্লিকেশনের জন্য সঠিক সিলিন্ডারের ধরণকে সংকুচিত করার জন্য কার্যকরী প্রয়োজনীয়তার উপর ভিত্তি করে একটি সরল সিদ্ধান্ত প্রক্রিয়ার মাধ্যমে কাজ করা জড়িত।

1. গতির ধরন সংজ্ঞায়িত করুন: প্রয়োজনীয় গতি কি রৈখিক, কৌণিক বা ঘূর্ণনশীল? লিনিয়ার মোশন স্ট্যান্ডার্ড, রডলেস, কমপ্যাক্ট বা গাইডেড সিলিন্ডারের দিকে নির্দেশ করে। কৌণিক গতি ঘূর্ণমান অ্যাকুয়েটরকে নির্দেশ করে।
2. শক্তির প্রয়োজনীয়তা নির্ধারণ করুন: ঘর্ষণ, জড়তা এবং যেকোনো উল্লম্ব মাধ্যাকর্ষণ উপাদান সহ লোড গণনা করুন। কমপক্ষে 1.5× এর একটি নিরাপত্তা ফ্যাক্টর যোগ করুন এবং প্রস্তুতকারকের ফোর্স টেবিল থেকে একটি বোর ব্যাস নির্বাচন করুন।
3. স্ট্রোক স্থাপন করুন: যদি স্ট্রোক ছোট হয় এবং জায়গা টাইট হয়, একটি কমপ্যাক্ট সিলিন্ডার উপযুক্ত। যদি স্ট্রোক দীর্ঘ হয় কিন্তু ইনস্টলেশনের দৈর্ঘ্য সীমাবদ্ধ থাকে, তাহলে একটি রডলেস বা টেলিস্কোপিং সিলিন্ডার বিবেচনা করা উচিত।
4. পরিবেশগত অবস্থা মূল্যায়ন: তাপমাত্রা চরম, রাসায়নিক এক্সপোজার, ধোয়ার প্রয়োজনীয়তা এবং ধুলোর মাত্রা সবই শরীরের উপাদান, সীল পছন্দ, এবং পৃষ্ঠের ফিনিস স্পেসিফিকেশনকে প্রভাবিত করে।
5. চক্রের হার এবং শুল্ক চক্র পরীক্ষা করুন: উচ্চ-গতি, হাই-সাইকেল অ্যাপ্লিকেশনগুলির জন্য যথাযথ কুশনিং, পর্যাপ্ত পোর্ট সাইজিং এবং সম্ভাব্য তাপীয়ভাবে শক্তিশালী সীল যৌগগুলির প্রয়োজন হয় যাতে বারবার সংকোচনের দ্বারা উত্পন্ন তাপ পরিচালনা করা যায়।
6. সাইড-লোড এবং মোমেন্ট-লোড প্রয়োজনীয়তা মূল্যায়ন করুন: যদি সিলিন্ডার অফ-অক্ষ শক্তির অধীন হয়, একটি নির্দেশিত সিলিন্ডার বা বহিরাগত রৈখিক গাইড অকাল রড সিল এবং বুশিং পরিধান রোধ করতে অপরিহার্য।

এই কাঠামোগত পদ্ধতি অনুসরণ করে, বেশিরভাগ প্রকৌশলী প্রথম প্রচেষ্টায় আত্মবিশ্বাসের সাথে সঠিক বায়ুসংক্রান্ত সিলিন্ডারের ধরন এবং আকার নির্দিষ্ট করতে পারেন, প্রকল্পের পরে ব্যয়বহুল পুনঃডিজাইন এবং প্রতিস্থাপন চক্র এড়িয়ে যান৷
