একটি এয়ার সিলিন্ডার কি করে? ফাংশন, প্রকার ও ব্যবহার

একটি এয়ার সিলিন্ডার কি করে - সংক্ষিপ্ত উত্তর

আ এয়ার সিলিন্ডার — যাকে বায়ুসংক্রান্ত সিলিন্ডারও বলা হয় — সংকুচিত বায়ু শক্তিকে রৈখিক যান্ত্রিক গতিতে রূপান্তরিত করে। যখন চাপযুক্ত বায়ু সিলিন্ডারের একপাশে প্রবেশ করে, তখন এটি একটি পিস্টনকে সিল করা বোর বরাবর ধাক্কা দেয়, একটি নিয়ন্ত্রিত ধাক্কা বা টান বল তৈরি করে। এই শক্তিটি একটি লোডকে সরিয়ে দেয়, একটি অংশ আটকে দেয়, একটি ওয়ার্কপিস উত্তোলন করে, একটি ভালভকে সক্রিয় করে বা শিল্প, স্বয়ংচালিত এবং উত্পাদন পরিবেশে কয়েক ডজন অন্যান্য যান্ত্রিক কাজ করে।

ব্যবহারিক শর্তে: আপনি একটি সেট চাপে বায়ু সরবরাহ করেন এবং সিলিন্ডার একটি সুনির্দিষ্ট, পুনরাবৃত্তিযোগ্য স্ট্রোক সরবরাহ করে। বেশিরভাগ স্ট্যান্ডার্ড এয়ার সিলিন্ডার 40 থেকে 150 PSI (2.8 থেকে 10.3 বার) এর মধ্যে কাজ করে , ক্ষুদ্র সিলিন্ডারে কয়েকটি নিউটন থেকে শুরু করে বড়-বোরের শিল্প ইউনিটে কয়েক হাজার নিউটন পর্যন্ত শক্তি উৎপাদন করে। 6 বারে একটি 100 মিমি বোরের সিলিন্ডার, উদাহরণস্বরূপ, মোটামুটি 4,712 N (প্রায় 1,060 lbf) থ্রাস্ট উৎপন্ন করে - একটি বিয়ারিং টিপতে, একটি লেবেল স্ট্যাম্প করতে, বা একটি কনভেয়ার গেটকে এক সেকেন্ডের মধ্যে অগ্রসর করতে যথেষ্ট৷

হাইড্রোলিক বা বৈদ্যুতিক অ্যাকুয়েটরগুলির প্রধান সুবিধা হল সরলতা: বায়ু পরিষ্কার, সংকোচনযোগ্য এবং কার্যত প্রতিটি কারখানায় উপলব্ধ। বায়ুসংক্রান্ত অ্যাকুয়েটরগুলির তরলের জন্য কোনও রিটার্ন লাইনের প্রয়োজন হয় না, মোটর থেকে কোনও তাপ তৈরি হয় না এবং সঠিকভাবে রক্ষণাবেক্ষণের সময় উল্লেখযোগ্য পরিধান ছাড়াই লক্ষ লক্ষ বার সাইকেল চালানো যেতে পারে।

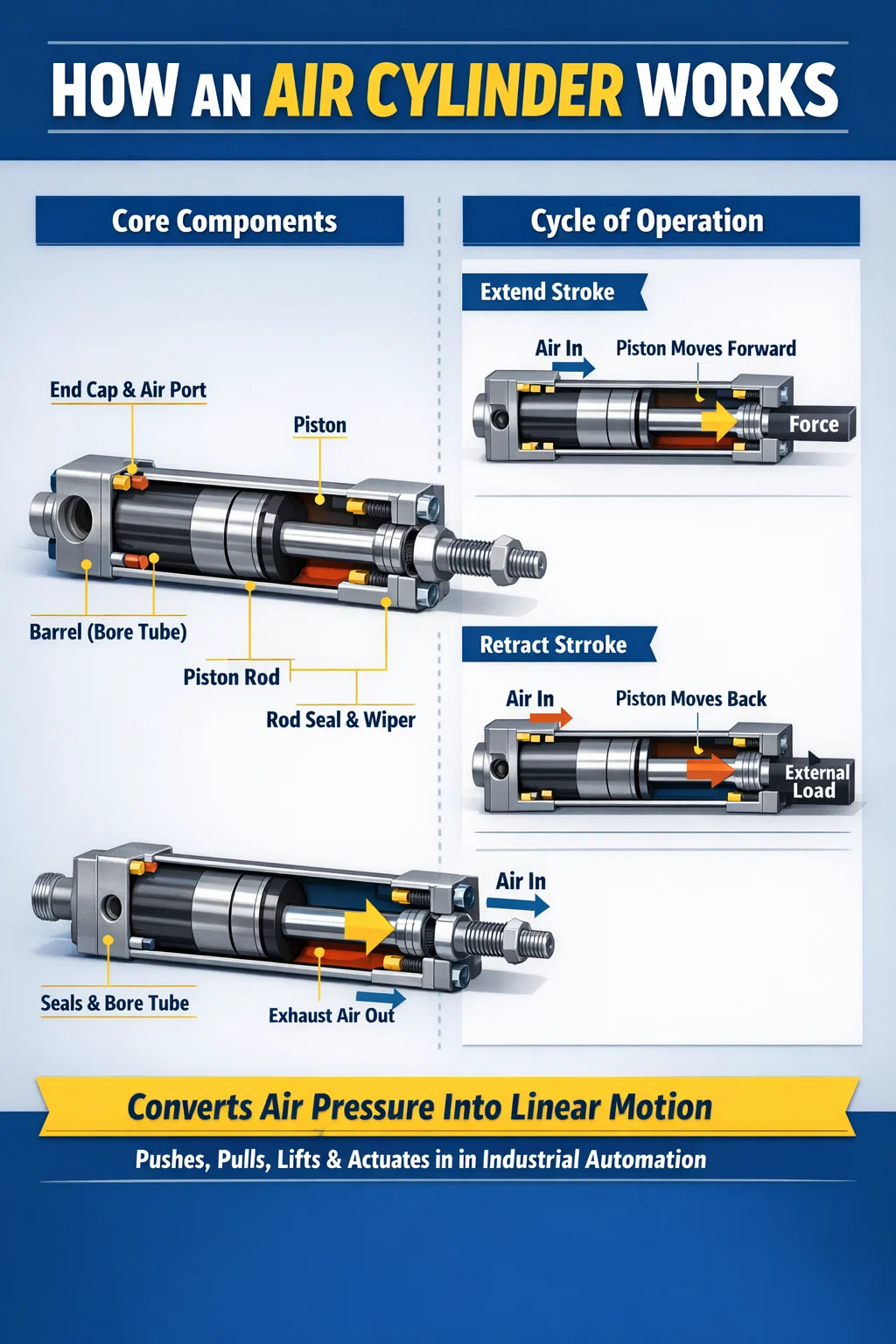

কিভাবে একটি এয়ার সিলিন্ডার অভ্যন্তরীণভাবে কাজ করে

একটি বায়ুসংক্রান্ত সিলিন্ডার নির্বাচন, আকার বা সমস্যা সমাধানের সময় অভ্যন্তরীণ মেকানিক্স বোঝা সাহায্য করে। প্রতিটি বায়ু সিলিন্ডার একই মৌলিক আর্কিটেকচার শেয়ার করে, এমনকি বাইরের আকৃতি পরিবর্তিত হলেও।

মূল উপাদান

• ব্যারেল (বোর টিউব): নলাকার আবাসন, সাধারণত অ্যালুমিনিয়াম খাদ, স্টেইনলেস স্টিল বা হার্ড-অ্যানোডাইজড অ্যালুমিনিয়াম থেকে তৈরি। বোরের ব্যাস সরাসরি আউটপুট বল নির্ধারণ করে।
• পিস্টন: একটি চাকতি যা বোরের ভিতরে স্লাইড করে, ও-রিং বা ঠোঁট সিল দ্বারা সিল করা হয় যাতে বাতাসকে বাইপাস করা থেকে রোধ করা যায়।
• পিস্টন রড: একটি শক্ত, ক্রোম-প্লেটেড স্টিলের রড পিস্টনের সাথে সংযুক্ত, বাহ্যিক লোডে শক্তি প্রেরণ করে।
• শেষ টুপি (মাথা): ব্যারেলের উভয় প্রান্ত সিল করুন এবং এয়ার ইনলেট/আউটলেট পোর্টগুলি ধারণ করুন।
• রড সিল এবং ওয়াইপার: রড বরাবর বায়ু ফুটো রোধ করুন এবং দূষকগুলিকে বোর থেকে দূরে রাখুন।
• কুশন অ্যাডজাস্টার: শেষের ক্যাপগুলিতে তৈরি ঐচ্ছিক সুই ভালভ যা স্ট্রোকের শেষের কাছাকাছি পিস্টনকে কমিয়ে দেয়, প্রভাবের শব্দ এবং পরিধান কমায়।

গতি চক্র

যখন একটি সোলেনয়েড ভালভ খোলে, সংকুচিত বায়ু সিলিন্ডারের ক্যাপ-এন্ড পোর্টে প্রবাহিত হয়। বায়ুর চাপ পিস্টনের মুখের বিরুদ্ধে তৈরি করে। বল সমান চাপ কার্যকর পিস্টন এলাকা দ্বারা গুণিত (F = P × A) . বল যখন ঘর্ষণ এবং লোড প্রতিরোধকে অতিক্রম করে, পিস্টন অগ্রসর হয় — রড প্রসারিত করে। প্রত্যাহার করার জন্য, ভালভটি স্যুইচ করে: বায়ু রড-এন্ড পোর্টে প্রবেশ করে, পিস্টনের বৃত্তাকার অংশে চাপ কাজ করে (পূর্ণ এলাকা বিয়োগ রড ক্রস-সেকশন), এবং রডটি পিছনে টেনে নেয়। শব্দ কমাতে একটি মাফলারের মাধ্যমে নিঃশেষিত বাতাস বের হয়।

এই সম্পূর্ণ চক্র — প্রসারিত এবং প্রত্যাহার — এক সেকেন্ডের ভগ্নাংশে ঘটতে পারে। প্যাকেজিং লাইনে ব্যবহৃত উচ্চ-গতির বায়ুসংক্রান্ত সিলিন্ডার সাধারণত প্রতি সেকেন্ডে 5 থেকে 10 পূর্ণ চক্র সম্পন্ন করে। রোবোটিক পিক-এন্ড-প্লেস সেলগুলিতে, প্রতি স্ট্রোকের 200 থেকে 300 মিলিসেকেন্ডের চক্রের সময়গুলি আদর্শ।

এয়ার সিলিন্ডারের ধরন এবং প্রত্যেকে কী করে

সমস্ত বায়ুসংক্রান্ত সিলিন্ডার একই ফাংশন সঞ্চালন করে না বা প্রতিটি অ্যাপ্লিকেশনের জন্য উপযুক্ত নয়। সিলিন্ডারের নকশা নির্ধারণ করে যে এটি কীভাবে চলে, এটি কতটা বল প্রয়োগ করে এবং এটি কোন দিকে কাজ করে। নীচে সবচেয়ে সাধারণ ধরনের একটি ভাঙ্গন আছে.

একক-অভিনয় বনাম ডাবল-অভিনয়: কোনটি বেশি কাজ করে?

একক-অভিনয় বায়ুসংক্রান্ত সিলিন্ডার শুধুমাত্র একটি দিকে বায়ুচাপ ব্যবহার করে; একটি রিটার্ন স্প্রিং রড ফিরিয়ে আনে। তারা ডাবল-অ্যাক্টিং ইউনিটের প্রায় অর্ধেক বাতাস গ্রহণ করে, যা তাদেরকে সাধারণ ক্ল্যাম্পিং কাজের জন্য আকর্ষণীয় করে তোলে যেখানে শুধুমাত্র প্রসারিত স্ট্রোকের শক্তি প্রয়োজন। যাইহোক, স্প্রিং অভ্যন্তরীণ স্থান দখল করে, কার্যকর স্ট্রোকের দৈর্ঘ্য 10-20% কমিয়ে দেয় এবং স্প্রিং ফোর্স এক্সটেনশনে পিস্টনের বিরুদ্ধে কাজ করে - নেট আউটপুট বল কমায়।

ডাবল-অ্যাক্টিং এয়ার সিলিন্ডারগুলি প্রসারিত এবং প্রত্যাহার উভয় স্ট্রোকের জন্য সংকুচিত বায়ু ব্যবহার করে। এটি শিল্প অটোমেশনের সবচেয়ে সাধারণ প্রকার , বিশ্বব্যাপী বেশিরভাগ বায়ুসংক্রান্ত অ্যাকুয়েটর ইনস্টলেশনের জন্য অ্যাকাউন্টিং। তারা উভয় দিকেই সম্পূর্ণ নিয়ন্ত্রণযোগ্য বল প্রদান করে, প্রতিটি পোর্টে প্রবাহ নিয়ন্ত্রকের সাথে সুনির্দিষ্ট গতি নিয়ন্ত্রণের অনুমতি দেয় এবং বল গণনার জন্য কোন বসন্ত হার নেই।

যেখানে এয়ার সিলিন্ডার ব্যবহার করা হয় — বাস্তব-বিশ্ব অ্যাপ্লিকেশন

বায়ুসংক্রান্ত সিলিন্ডারগুলি কার্যত উত্পাদনের প্রতিটি সেক্টরে এবং দৈনন্দিন অবকাঠামোর অনেক ক্ষেত্রে উপস্থিত হয়। তাদের গতি, পরিচ্ছন্নতা, এবং খরচ-কার্যকারিতা তাদের হালকা-থেকে-মাঝারি বল প্রয়োগে প্রভাবশালী লিনিয়ার অ্যাকচুয়েটর করে তোলে।

উত্পাদন এবং সমাবেশ লাইন

এটি এয়ার সিলিন্ডারের জন্য বৃহত্তম একক অ্যাপ্লিকেশন এলাকা। স্বয়ংচালিত সমাবেশ লাইনে, বায়ুসংক্রান্ত অ্যাকুয়েটররা অংশ স্থানান্তর, ঢালাইয়ের সময় অংশ ক্ল্যাম্পিং, দরজার কব্জা চাপানো এবং স্ক্রুড্রাইভিং ফিক্সচার পজিশনিং সহ কাজগুলি সম্পাদন করে। একটি একক যানবাহন বডি-ইন-হোয়াইট সমাবেশ স্টেশন 50 থেকে 200টি পৃথক বায়ুসংক্রান্ত সিলিন্ডার ব্যবহার করতে পারে যা সিঙ্ক্রোনাইজড সিকোয়েন্সে কাজ করে। বোরের আকার সাধারণত 32 মিমি থেকে 125 মিমি পর্যন্ত হয়ে থাকে, টাস্কের উপর নির্ভর করে 25 মিমি থেকে 400 মিমি পর্যন্ত স্ট্রোক হয়।

খাদ্য এবং পানীয় প্রক্রিয়াকরণ

ফুড প্রসেসিং অ্যাকচুয়েটরদের দাবি করে যা কস্টিক ক্লিনিং এজেন্ট দিয়ে ধুয়ে ফেলা যায় এবং দূষণ প্রতিরোধ করা যায়। এফডিএ-সম্মত সীলযুক্ত স্টেইনলেস স্টিলের এয়ার সিলিন্ডার এবং কোনও বাহ্যিক তৈলাক্তকরণ পোর্ট নেই বোতলজাত উদ্ভিদ, বেকারি লাইন এবং মাংস প্রক্রিয়াকরণ সুবিধাগুলিতে মানক। এয়ার সিলিন্ডারগুলি এখানে কনভেয়রগুলিতে পণ্যগুলি বাছাই করে, নজলগুলিকে সক্রিয় করে এবং প্যাকেজিং যন্ত্রপাতি পরিচালনা করে — উচ্চ-আদ্রতা পরিবেশে প্রতি ঘন্টায় হাজার হাজার চক্র সম্পূর্ণ করে।

প্যাকেজিং যন্ত্রপাতি

কার্টোনিং মেশিন, ফর্ম-ফিল-সিল মেশিন এবং কেস ইরেক্টরগুলি ফ্ল্যাপ ফোল্ডিং, প্রোডাক্ট পুশিং এবং বাক্স গঠনের জন্য বায়ুসংক্রান্ত সিলিন্ডারের উপর অনেক বেশি নির্ভর করে। উচ্চ চক্র হার - কিছু প্যাকেজিং লাইন 400 থেকে 600 প্যাক প্রতি মিনিটে চলে - কাছাকাছি-তাত্ক্ষণিক প্রতিক্রিয়া এবং দীর্ঘ পরিষেবা জীবন সহ অ্যাকুয়েটরদের দাবি করে। কমপ্যাক্ট প্রোফাইল সিলিন্ডার (ISO 21287 সিরিজ) এখানে বিশেষভাবে সাধারণ, ভিড়যুক্ত মেশিনের ফ্রেমে জায়গা বাঁচায়।

মেটেরিয়াল হ্যান্ডলিং এবং কনভেয়িং

এয়ার সিলিন্ডারগুলি পরিবাহক জংশনে পণ্যগুলিকে সরিয়ে দেয়, স্টপ গেট বাড়ায় এবং নীচের দিকে এবং গুদামজাত ক্রিয়াকলাপে প্যালেট লিফটগুলিকে সক্রিয় করে। রডলেস নিউম্যাটিক সিলিন্ডারগুলি এই সেটিংসে বিশেষভাবে মূল্যবান কারণ তারা দীর্ঘ স্ট্রোক প্রদান করে — কিছু ক্যাটালগ মডেলে 6,000 মিমি পর্যন্ত — একটি বর্ধিত রডের স্পেস পেনাল্টি ছাড়াই।

স্বয়ংচালিত পরিষেবা সরঞ্জাম

যানবাহনের লিফট, টায়ার চেঞ্জার এবং ব্রেক লেদ সবই বায়ুসংক্রান্ত অ্যাকুয়েটরগুলির উপর নির্ভর করে। বডি শপে এয়ার-ওভার-অয়েল সিস্টেমগুলি হাইড্রলিক্সের অসংকোচনযোগ্যতার সাথে বায়ুবিদ্যার গতিকে একত্রিত করে, সুনির্দিষ্ট প্রেস অপারেশনের জন্য হাইড্রোলিক তরল পুশ করার জন্য একটি এয়ার সিলিন্ডার ব্যবহার করে - একটি দোকানের বায়ু সরবরাহ থেকে 20 টন শক্তি প্রয়োগ করে।

চিকিৎসা ও পরীক্ষাগার সরঞ্জাম

6 মিমি এর মতো ছোট বোর সহ ক্ষুদ্রাকৃতির বায়ু সিলিন্ডারগুলি ডায়াগনস্টিক সরঞ্জাম, নমুনা পরিচালনা রোবট এবং হাসপাতালের বিছানায় ব্যবহৃত হয়। এই সিলিন্ডারগুলি পরিষ্কার শুষ্ক বায়ু বা নাইট্রোজেন ব্যবহার করে, তাদের জীবাণুমুক্ত পরিবেশের সাথে সামঞ্জস্যপূর্ণ করে তোলে। তাদের কম ওজন এবং কম্পন-মুক্ত অপারেশন নির্ভুল ল্যাব ইনস্ট্রুমেন্টেশনে গুরুত্বপূর্ণ।

নির্মাণ এবং ভারী যন্ত্রপাতি

যদিও ভারী যন্ত্রপাতিগুলি তাদের উচ্চ শক্তির ঘনত্বের জন্য হাইড্রোলিক সিলিন্ডারগুলি প্রায়শই ব্যবহার করে, বায়ুসংক্রান্ত সিলিন্ডারগুলি এখনও এয়ার ব্রেকিং সিস্টেম, বাস এবং ট্রেনের দরজার কার্যকারিতা এবং বায়ুসংক্রান্ত জ্যাক হ্যামারগুলিতে উপস্থিত হয়। টেলিস্কোপিং এয়ার সিলিন্ডারগুলি ডাম্প ট্রাক বেডগুলি উত্তোলন করে এবং প্ল্যাটফর্ম হোইস্টগুলি পরিচালনা করে যেখানে সঠিক মধ্যবর্তী অবস্থানের প্রয়োজন হয় না।

কিভাবে একটি এয়ার সিলিন্ডার উৎপন্ন শক্তি গণনা করতে হয়

একটি বায়ুসংক্রান্ত সিলিন্ডারকে সঠিকভাবে আকার দেওয়ার জন্য দুটি বল মান গণনা করা প্রয়োজন: প্রসারিত বল (পুরো পিস্টনের মুখের উপর কাজ করে) এবং প্রত্যাবর্তন বল (পিস্টনের কণিকাক্ষেত্রে কাজ করে, যা রড ক্রস-সেকশন দ্বারা হ্রাস করা হয়)।

প্রসারিত বল সূত্র

F_extend = P × (π/4) × D²

যেখানে P হল Pascals-এ সরবরাহ চাপ (1 বার = 100,000 Pa) এবং D হল বোরের ব্যাস মিটারে।

প্রত্যাহার বল সূত্র

F_retract = P × (π/4) × (D² − d²)

যেখানে d হল রডের ব্যাস। 6 বারে চলমান 20 মিমি রড সহ একটি 63 মিমি বোরের সিলিন্ডারের জন্য:

• বল প্রসারিত করুন: 600,000 × (π/4) × 0.063² ≈ 1,870 N
• প্রত্যাহার বল: 600,000 × (π/4) × (0.063² − 0.020²) ≈ 1,681 N

অনুশীলনে, নিষ্কাশন লাইনে সীল ঘর্ষণ এবং পিছনের চাপের কারণে প্রকৃত আউটপুট বল তাত্ত্বিক থেকে 10-20% কম। লোড সাইজিংয়ের জন্য কার্যকর সিলিন্ডার বল গণনা করার সময় ইঞ্জিনিয়াররা সাধারণত 0.8 থেকে 0.9 এর দক্ষতার ফ্যাক্টর প্রয়োগ করে।

সর্বদা প্রদান করে এমন একটি সিলিন্ডার নির্বাচন করুন প্রয়োজনীয় লোডের চেয়ে কমপক্ষে 25-50% বেশি তাত্ত্বিক বল সম্পূর্ণ চাপ এবং তাপমাত্রা অপারেটিং পরিসীমা জুড়ে নির্ভরযোগ্য কার্যকারিতা নিশ্চিত করতে।

এয়ার সিলিন্ডার বনাম হাইড্রোলিক সিলিন্ডার বনাম ইলেকট্রিক অ্যাকচুয়েটর

বায়ুসংক্রান্ত, জলবাহী, এবং বৈদ্যুতিক রৈখিক অ্যাকুয়েটরগুলির মধ্যে নির্বাচন করা শক্তির প্রয়োজনীয়তা, নির্ভুলতা প্রয়োজন, দায়িত্ব চক্র এবং পরিবেশগত অবস্থার উপর নির্ভর করে। প্রতিটি প্রযুক্তি বিভিন্ন পরিস্থিতিতে excel.

টেকওয়ে: এয়ার সিলিন্ডারগুলি গতি, সরলতা এবং অগ্রিম খরচে জয়ী হয় . একটি কমপ্যাক্ট প্যাকেজে যেখানে ব্যাপক শক্তির প্রয়োজন হয় সেখানে হাইড্রোলিক সিলিন্ডার প্রাধান্য পায়। মিড-স্ট্রোকের অবস্থান নির্ভুলতা বা শক্তি পুনরুদ্ধারের ক্ষেত্রে বৈদ্যুতিক অ্যাকুয়েটররা নেতৃত্ব দেয়। অনেক আধুনিক কারখানা একই সুবিধাতে তিনটি প্রযুক্তি ব্যবহার করে, প্রতিটি কাজটি এটি সবচেয়ে ভালোভাবে পরিচালনা করে।

একটি বায়ুসংক্রান্ত সিলিন্ডার নির্বাচন করার সময় বোঝার জন্য মূল স্পেসিফিকেশন

ভুল সিলিন্ডার ক্রয় — এমনকি সামান্য ছোট আকারের — ব্যর্থ চক্র, অকাল সীল পরিধান, মেশিন ডাউনটাইম, এবং ব্যয়বহুল উত্পাদন ক্ষতি হতে পারে। নিম্নলিখিত স্পেসিফিকেশন বোঝা অধিকাংশ নির্বাচন ত্রুটি প্রতিরোধ করে.

বোর ব্যাস

বোর হল সিলিন্ডার ব্যারেলের অভ্যন্তরীণ ব্যাস এবং এটি আউটপুট বলের প্রাথমিক নির্ধারক। স্ট্যান্ডার্ড বোর মাপ ISO 15552 বা NFPA T3.6.7 সিরিজ অনুসরণ করে: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250, এবং 320 মিমি ক্রিমেন্টে সাধারণ। বোর দ্বিগুণ করা একই চাপে বলকে চারগুণ করে, যেহেতু বল ক্ষেত্রফল (A = πD²/4)।

স্ট্রোক দৈর্ঘ্য

স্ট্রোক হল পিস্টন রড সম্পূর্ণ প্রত্যাহার করা এবং সম্পূর্ণ প্রসারিত করার মধ্যে মোট দূরত্ব। দীর্ঘ স্ট্রোক কম্প্রেসিভ লোডের অধীনে রড বাকলিংয়ের ঝুঁকি বাড়ায়। বেশিরভাগ নির্মাতারা প্রদত্ত স্ট্রোক এবং রড ব্যাসের জন্য সর্বাধিক অনুমোদিত থ্রাস্ট লোড নির্ধারণ করতে কলাম শক্তি চার্ট সরবরাহ করে। বোরের ব্যাসের প্রায় 10 গুণ বেশি স্ট্রোকের জন্য, নির্দেশিত সিলিন্ডার বা বাহ্যিক সমর্থন প্রয়োজন হয়।

অপারেটিং প্রেসার রেঞ্জ

বেশিরভাগ বায়ুসংক্রান্ত সিলিন্ডার 1 থেকে 10 বার (14.5 থেকে 145 PSI) রেট করা হয়। ন্যূনতম অপারেটিং চাপ - সাধারণত 1 থেকে 2 বার - গুরুত্বপূর্ণ: 4 বারে কাজ করার জন্য সিলিন্ডারগুলি স্টল বা অনিয়মিতভাবে চক্র করতে পারে যদি সর্বোচ্চ চাহিদার সময় উদ্ভিদের বায়ুচাপ কমে যায়। সবসময় বায়ু সরবরাহের নিয়ন্ত্রিত ন্যূনতম চাপ সিলিন্ডারের খাঁড়িতে যাচাই করুন, শুধু কম্প্রেসার আউটপুটে নয়।

মাউন্ট শৈলী

মাউন্টিং নির্ধারণ করে কিভাবে সিলিন্ডার মেশিনের ফ্রেমে বল প্রেরণ করে এবং কীভাবে এটি ভুলভাবে পরিচালনা করে। সাধারণ মাউন্ট শৈলী অন্তর্ভুক্ত:

• ফুট মাউন্ট (FB): একটি সমতল পৃষ্ঠ থেকে bolts; অনমনীয়, বিশুদ্ধ অক্ষীয় লোডের জন্য ভাল।
• ফ্ল্যাঞ্জ মাউন্ট (FA/FF): টুপি বা রড প্রান্তে bolted; খুব অনমনীয়, উচ্চ লোড ক্ষমতা।
• ক্লেভিস মাউন্ট (CB/CA): সিলিন্ডারকে পিভট করার অনুমতি দেয়; যখন লোড পাথের কৌণিক আন্দোলন থাকে তখন প্রয়োজন হয়।
• ট্রুনিয়ন মাউন্ট (MT): একটি কেন্দ্রীয় পিন উপর pivots; প্রেস এবং লিঙ্কেজ মেকানিজম ব্যবহার করা হয়।

অনমনীয় মাউন্ট (পা এবং ফ্ল্যাঞ্জ) শুধুমাত্র তখনই ব্যবহার করা উচিত যখন লোডটি রড অক্ষের সাথে পুরোপুরি সারিবদ্ধ থাকে। একটি অনমনীয় মাউন্টের সাথে যেকোন কৌণিক মিসলাইনমেন্ট পিস্টন রডে সাইড লোডিং তৈরি করে, রড সিল পরিধানকে ত্বরান্বিত করে এবং সময়ের সাথে সাথে রডটিকে বাঁকিয়ে দেয়।

কুশনিং

যখন একটি পিস্টন উচ্চ গতিতে স্ট্রোকের প্রান্তে পৌঁছায়, তখন এটি শেষ ক্যাপকে প্রভাবিত করে। কুশনিং ছাড়াই, এটি শক লোড তৈরি করে যা সিলিন্ডার, মেশিনের ফ্রেম এবং যেকোনো সংযুক্ত টুলিংয়ের ক্ষতি করে। বিল্ট-ইন কুশন অ্যাডজাস্টররা স্ট্রোকের শেষের কাছাকাছি পিস্টনের সামনে বাতাসের একটি পকেট আটকে রাখে, একটি বায়ুসংক্রান্ত ড্যাশপট প্রভাব তৈরি করে। 300 মিমি/সেকেন্ডের উপরে পিস্টন গতিতে, কুশনিংকে মানক হিসাবে বিবেচনা করা উচিত বরং ঐচ্ছিক।

সীল উপাদান এবং তাপমাত্রা রেটিং

স্ট্যান্ডার্ড এনবিআর (নাইট্রিল) সিলগুলি −20°C থেকে 80°C পর্যন্ত কভার করে এবং বেশিরভাগ কারখানার পরিবেশের জন্য পর্যাপ্ত। উচ্চ-তাপমাত্রা প্রয়োগের জন্য (পেইন্ট ওভেন, ফাউন্ড্রি) 200°C রেটিং FKM (Viton) সিল প্রয়োজন। নিম্ন-তাপমাত্রা বা খাদ্য-নিরাপদ অ্যাপ্লিকেশনগুলি EPDM সিল বা PTFE-প্রলিপ্ত উপাদানগুলির জন্য কল করতে পারে। ভুল সিল উপাদান ব্যবহার করা অকাল সিলিন্ডার ব্যর্থতার একটি ঘন ঘন কারণ।

এয়ার সিলিন্ডারের সাধারণ সমস্যা এবং সেগুলি কীভাবে ঠিক করা যায়

এমনকি ভালভাবে নির্বাচিত বায়ুসংক্রান্ত সিলিন্ডার সময়ের সাথে সাথে ত্রুটিগুলি বিকাশ করে। উপসর্গগুলিকে তাড়াতাড়ি শনাক্ত করা উল্লেখযোগ্য ডাউনটাইম এবং মেরামতের খরচ বাঁচায়।

সিলিন্ডার ড্রিফটিং বা অবস্থান ধরে রাখতে ব্যর্থ হওয়া

ভালভ বন্ধ হয়ে গেলে যদি একটি লোড করা সিলিন্ডার ধীরে ধীরে তার বর্ধিত অবস্থান থেকে সরে যায়, পিস্টন সিলটি পিস্টনের মুখের উপর দিয়ে বাতাস বের করে দেয়। এটি সবচেয়ে সাধারণ এয়ার সিলিন্ডার ব্যর্থতার মোডগুলির মধ্যে একটি . ফিক্সের মধ্যে পিস্টন ও-রিং বা ঠোঁটের সীল প্রতিস্থাপন জড়িত। এটি করার আগে, সিলিন্ডারটি তার রেট করা চাপের উপরে চালিত হয়েছে কিনা তা পরীক্ষা করুন, যা ক্লিয়ারেন্স ফাঁকে সিল এক্সট্রুশনকে ত্বরান্বিত করে।

রড এ বহিরাগত বায়ু লিক

রড সিলের চারপাশে একটি হিসিং শব্দ বা দৃশ্যমান বায়ু প্রবাহ রড সিল পরিধান বা রড পৃষ্ঠের ক্ষতি নির্দেশ করে। ক্রোম-প্লেটেড রডগুলি জারা পিট বা স্কোরিং বিকাশ করতে পারে যদি ওয়াইপার সিল ব্যর্থ হয় এবং দূষক প্রবেশ করতে দেয়। একটি পিট করা রড দ্রুত নতুন সীলের মধ্যে দিয়ে কেটে যায় — রডটি নিজেই পরিদর্শন করতে হবে এবং প্রায়শই প্রতিস্থাপন করতে হবে। কঠোর পরিবেশে, উল্লেখযোগ্যভাবে দীর্ঘ পরিষেবা জীবনের জন্য সিরামিক আবরণ সহ স্টেইনলেস স্টিলের রডগুলি বিবেচনা করুন।

স্লো বা স্লোগিশ স্ট্রোক

যদি একটি সিলিন্ডার তার স্ট্রোক প্রত্যাশিত থেকে আরও ধীরে ধীরে সম্পন্ন করে, তাহলে এই ক্রমে চেক করুন: সিলিন্ডার পোর্টে সরবরাহের চাপ (লাইনগুলিতে কোন চাপ কমছে না তা নিশ্চিত করুন), ফ্লো কন্ট্রোল ভালভ (খুব সীমাবদ্ধভাবে সেট করা হতে পারে), এয়ারলাইন ফিল্টার বাটি (জমাট ফিল্টার প্রবাহ হ্রাস করে), এবং সিলিন্ডার বোর (অভ্যন্তরীণ ক্ষয় বা দূষণ বৃদ্ধি)। একটি আংশিকভাবে বন্ধ নিষ্কাশন প্রবাহ নিয়ন্ত্রণ ক্ষেত্রের ইনস্টলেশনের ধীর সম্প্রসারণের একক সবচেয়ে সাধারণ কারণ।

সিলিন্ডার লোডের নিচে প্রসারিত হবে না

যখন একটি সিলিন্ডার কোন লোড ছাড়াই অবাধে চলাচল করে কিন্তু অ্যাপ্লিকেশন লোডের নিচে স্টল থাকে, তখন বোরের আকার প্রয়োজনীয় শক্তির জন্য অপর্যাপ্ত হয়। F = P × A ব্যবহার করে পুনরায় গণনা করুন, ঘর্ষণ এবং পিছনের চাপের হিসাব। সমাধান হল বোরের আকার বৃদ্ধি করা, সরবরাহের চাপ বৃদ্ধি করা (নিরাপদ সীমার মধ্যে) অথবা লোডের চাহিদা কমানো। সিলিন্ডারের রেট করা সর্বোচ্চের বাইরে চাপ বাড়াবেন না - এটি সিলের ক্ষতি করে এবং শেষের ক্যাপগুলি ফেটে যেতে পারে।

অকাল সীল পরিধান

প্রত্যাশিত লক্ষাধিক চক্রের পরিবর্তে - মাত্র কয়েক মাস পরিষেবার পরে প্রতিস্থাপনের প্রয়োজন হয় এমন সিলগুলি সাধারণত তিনটি কারণে ব্যর্থ হয়: দূষিত বায়ু সরবরাহ (ঘষিয়া তুলিয়া ফেলিতে সক্ষম কণাগুলি বোর এবং সিলগুলিকে স্কোর করে), রডের পার্শ্ব লোডিং (মিসালাইনমেন্ট থেকে), বা অপর্যাপ্ত তৈলাক্তকরণ। প্রতিটি বায়ুসংক্রান্ত সরবরাহ লাইনে একটি FRL (ফিল্টার-নিয়ন্ত্রক-লুব্রিকেটর) ইউনিট ব্যবহার করুন। PTFE সিলযুক্ত তেল-মুক্ত সিলিন্ডারের জন্য, কুয়াশা লুব্রিকেন্ট যোগ করার পরিবর্তে বায়ু পরিষ্কার এবং শুষ্ক তা নিশ্চিত করুন, যা PTFE-কে ক্ষয় করে।

কিভাবে এয়ার সিলিন্ডার সার্ভিস লাইফ বাড়ানো যায়

একটি পরিষ্কার শিল্প পরিবেশে একটি ভালভাবে রক্ষণাবেক্ষণ করা বায়ু সিলিন্ডার স্থায়ী হওয়া উচিত 50 থেকে 100 মিলিয়ন চক্র একটি সীল কিট প্রতিস্থাপন প্রয়োজন আগে. সেই পরিষেবার জীবনে পৌঁছানোর জন্য শুধুমাত্র সিলিন্ডারের দিকে নয়, সমগ্র বায়ুসংক্রান্ত সার্কিটের দিকে মনোযোগ দেওয়া প্রয়োজন।

• 5 মাইক্রন বা আরও ভাল বায়ু ফিল্টার করুন। কণা দূষণ ত্বরিত বোর এবং সীল পরিধানের প্রধান কারণ। একটি 40-মাইক্রোন স্ট্যান্ডার্ড ফিল্টার সিলিন্ডার সুরক্ষার জন্য অপর্যাপ্ত।
• সর্বনিম্ন কার্যকর স্তরে সরবরাহ চাপ নিয়ন্ত্রণ. 6 বারে চললে যখন 4 বার প্রয়োজনীয় শক্তি অর্জন করে শক্তি নষ্ট করে এবং সীল চাপ বাড়ায়। প্রতি 1 বার অতিরিক্ত চাপ সীলের জীবন পরিমাপকভাবে হ্রাস করে।
• সমস্ত উচ্চ-গতির অ্যাপ্লিকেশনগুলিতে কুশনিং ইনস্টল করুন। কোনো কুশন ছাড়াই এন্ড-অফ-স্ট্রোকের প্রভাব অপারেটিং ফোর্স থেকে 5 থেকে 10 গুণ বেশি তাৎক্ষণিক শক ফোর্স তৈরি করতে পারে, এন্ড ক্যাপ ক্র্যাক করে এবং পিস্টনকে বিকৃত করে।
• সিলিন্ডার রডটিকে লোড পাথের সাথে অবিকল সারিবদ্ধ করুন। এমনকি 1-2 ডিগ্রি কৌণিক মিসলাইনমেন্ট ক্রমাগত সাইড লোডিং তৈরি করে যা সঠিকভাবে সারিবদ্ধ ইনস্টলেশনের তুলনায় 3 থেকে 5 গুণ দ্রুত রড সিল পরে।
• কম্প্রেসার আউটপুটে ড্রায়ার বা আফটারকুলার ব্যবহার করুন। এয়ার লাইনে ঘনীভূত জল আনকোটেড অ্যালুমিনিয়াম বোরগুলির অভ্যন্তরীণ ক্ষয় ঘটায় এবং সিলের উপর লুব্রিকেন্ট ফিল্মগুলিকে ক্ষয় করে।
• রড অবস্থার পর্যায়ক্রমিক পরিদর্শন সময়সূচী. প্রতি তিন থেকে ছয় মাস অন্তর স্বাভাবিক পরিবেশে, প্রতি মাসে কঠোর পরিস্থিতিতে পিটিং, স্কোরিং বা ক্ষয়ের জন্য রডটি দৃশ্যত পরীক্ষা করুন।

আইএসও স্ট্যান্ডার্ড গভর্নিং এয়ার সিলিন্ডার

স্ট্যান্ডার্ডাইজেশন নিশ্চিত করে যে বিভিন্ন নির্মাতার সিলিন্ডারগুলি মাত্রাগতভাবে বিনিময়যোগ্য, প্রতিস্থাপন এবং মাল্টি-সোর্স সংগ্রহকে সহজতর করে তোলে। প্রাথমিক মান হল:

• ISO 15552: বৃত্তাকার এবং বর্গাকার প্রোফাইল বায়ুসংক্রান্ত সিলিন্ডারের জন্য প্রধান আন্তর্জাতিক মান (প্রাক্তন ISO 6431 এবং VDMA 24562)। বোরের মাপ, পোর্ট থ্রেড, মাউন্টিং ডাইমেনশন এবং রড এন্ড থ্রেড নির্দিষ্ট করে। এটি বিশ্বব্যাপী বেশিরভাগ মাঝারি এবং বড় শিল্প সিলিন্ডারের জন্য আদর্শ।
• ISO 21287: সীমিত মাউন্ট স্থান প্রয়োজনীয়তা সঙ্গে কমপ্যাক্ট সিলিন্ডার. প্যাকেজিং এবং খাদ্য যন্ত্রপাতিতে সাধারণ যেখানে মেশিনের খামগুলি আঁটসাঁট থাকে।
• ISO 6432: 8 থেকে 25 মিমি বোরের ক্ষুদ্রাকৃতির সিলিন্ডার, ইন্সট্রুমেন্টেশন এবং হালকা সমাবেশের কাজে ব্যবহৃত হয়।
• NFPA T3.6.7: উত্তর আমেরিকান (NFPA) স্ট্যান্ডার্ড গভর্নিং টাই-রড সিলিন্ডার উত্তর আমেরিকার শিল্প যন্ত্রপাতিতে সাধারণ। বোরের আকার এবং মাউন্টিং প্যাটার্ন ISO 15552 থেকে আলাদা, তাই প্রতিস্থাপন কেনার আগে প্রযোজ্য মান নিশ্চিত করুন।

একটি আইএসও-স্ট্যান্ডার্ড এয়ার সিলিন্ডার নির্দিষ্ট করার অর্থ হল যে কোনও প্রস্তুতকারকের অনুগত পণ্য ড্রপ-ইন প্রতিস্থাপন হিসাবে বোল্ট হবে - বিশ্বব্যাপী সরবরাহ চেইনের একটি উল্লেখযোগ্য সুবিধা যেখানে পছন্দের ব্র্যান্ডের দীর্ঘ সময় থাকতে পারে৷
