MY2H/HT সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার লিনিয়ার গাইড টাইপ (1 অক্ষ)/লিনিয়ার গাইড টাইপ (2 অক্ষ) সরবরাহকারী

বাড়ি / পণ্য / এয়ার সিলিন্ডার / রডলেস সিলিন্ডার / MY2H/HT সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার লিনিয়ার গাইড টাইপ (1 অক্ষ)/লিনিয়ার গাইড টাইপ (2 অক্ষ)

MY2H/HT সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার লিনিয়ার গাইড টাইপ (1 অক্ষ)/লিনিয়ার গাইড টাইপ (2 অক্ষ) MY2H/HT সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার লিনিয়ার গাইড টাইপ (1 অক্ষ)/লিনিয়ার গাইড টাইপ (2 অক্ষ)
  • MY2H/HT সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার লিনিয়ার গাইড টাইপ (1 অক্ষ)/লিনিয়ার গাইড টাইপ (2 অক্ষ)
  • MY2H/HT সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার লিনিয়ার গাইড টাইপ (1 অক্ষ)/লিনিয়ার গাইড টাইপ (2 অক্ষ)
রডলেস সিলিন্ডার

MY2H/HT সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার লিনিয়ার গাইড টাইপ (1 অক্ষ)/লিনিয়ার গাইড টাইপ (2 অক্ষ)

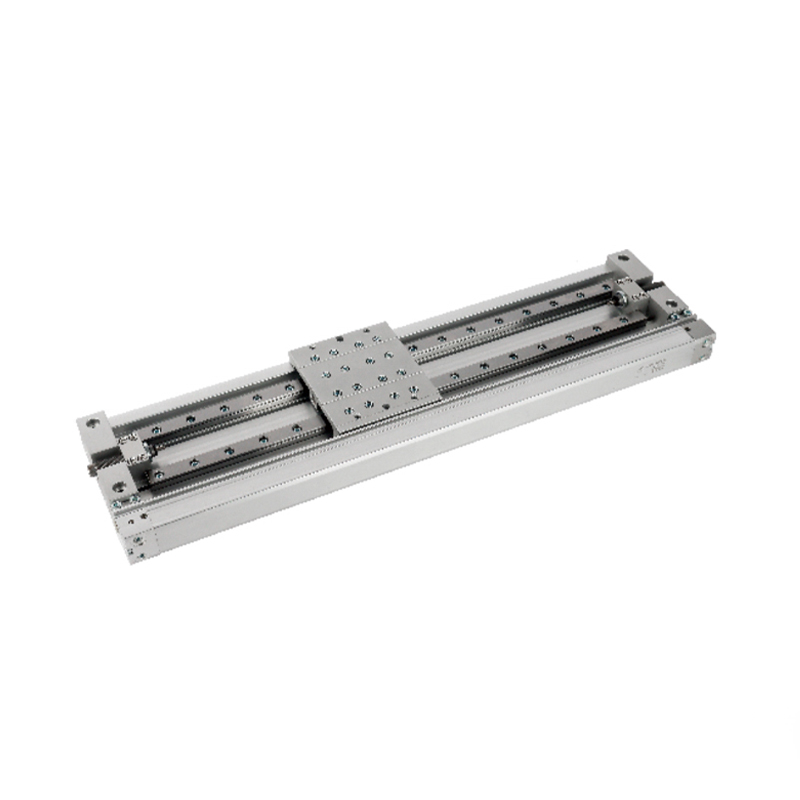

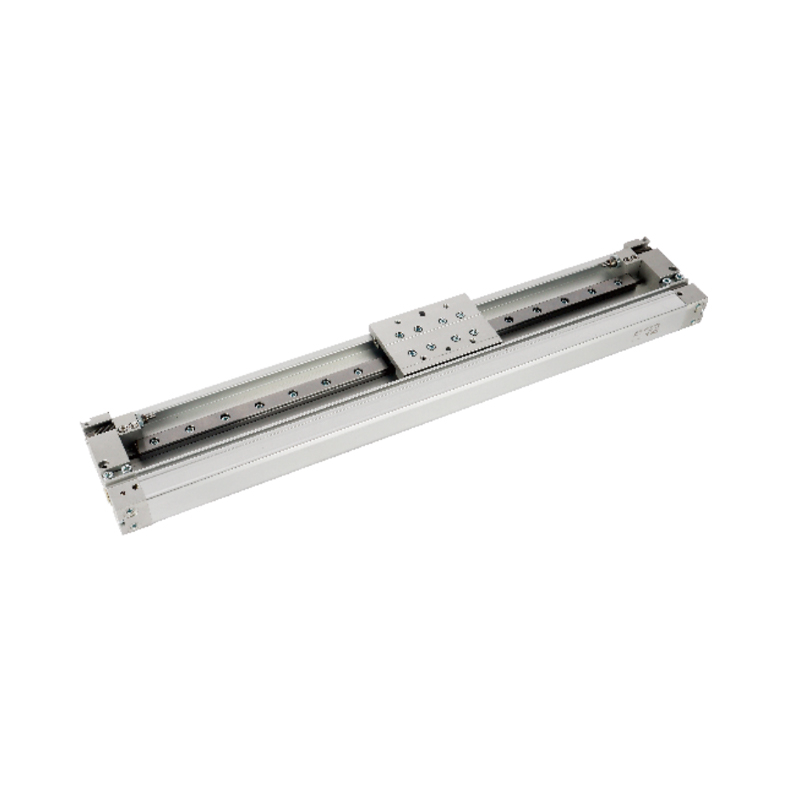

MY2H/HT সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার লিনিয়ার গাইড টাইপ (1 অক্ষ)/লিনিয়ার গাইড টাইপ (2 অক্ষ) একটি সমন্বিত গতি উপাদান যা স্থান-সীমাবদ্ধ কাজের অবস্থার জন্য ডিজাইন করা হয়েছে। এটি যান্ত্রিক যুগ্ম প্রযুক্তির মাধ্যমে স্লাইডার এবং সিলিন্ডার বডির মধ্যে রডলেস সংযোগ উপলব্ধি করে এবং রৈখিক গাইড কাঠামোর সাথে সংমিশ্রণে লোড নির্দেশিকা কর্মক্ষমতাকে অপ্টিমাইজ করে, যা নির্ভুলতা স্থানান্তর এবং উচ্চ-দৃঢ়তা অবস্থানের পরিস্থিতির জন্য উপযুক্ত।

প্রধান বৈশিষ্ট্য নিম্নরূপ বর্ণনা করা হয়:

1. গাইড রেল কাঠামোর ভিন্ন নকশা

• MY2H টাইপ (একক-অক্ষ নির্দেশিকা): চলাচলের সময় রেডিয়াল ক্লিয়ারেন্স দূর করতে এবং হালকা ওজনের ওয়ার্কপিস স্থানান্তর করার সময় উচ্চ পুনরাবৃত্তিযোগ্য অবস্থান নিশ্চিত করতে একটি উচ্চ-নির্ভুল লিনিয়ার গাইড সিস্টেম দিয়ে সজ্জিত।

• HT প্রকার (দ্বৈত-অক্ষ নির্দেশিকা): স্প্যান বৃদ্ধি করে একটি স্থিতিশীল সমর্থন পৃষ্ঠ গঠনের জন্য একটি সমান্তরাল দ্বৈত-গাইড কাঠামো গ্রহণ করে, কার্যকরভাবে লোড ডিফ্লেকশন টর্ককে দমন করে এবং দৃঢ়তা কর্মক্ষমতা বৃদ্ধি করে।

2. গতিশীল ভাসমান ক্ষতিপূরণ প্রক্রিয়া
ডুয়াল-গাইড স্ট্রাকচারে একটি অন্তর্নির্মিত গতিশীল কেন্দ্রীকরণ প্রক্রিয়া রয়েছে, যা অভিযোজিতভাবে ইনস্টলেশন পৃষ্ঠের সামান্য অসমতাকে শোষণ করতে পারে, গাইড রেলে অসম বল দ্বারা সৃষ্ট অস্বাভাবিক পরিধান এড়াতে পারে এবং পরিষেবা জীবন প্রসারিত করতে পারে।

3. বৈশিষ্ট্যগত গ্রেডেড অভিযোজন লোড করুন
• হালকা ওয়ার্কপিসগুলির যথার্থ অপারেশন: একক-অক্ষ মডেলটি কম-ঘর্ষণ গাইড রেল বৈশিষ্ট্যগুলির কারণে ইলেকট্রনিক সমাবেশ এবং পরীক্ষার সরঞ্জামগুলিতে মাইক্রো-ফোর্স পিক-এন্ড-প্লেস অপারেশনের জন্য উপযুক্ত।
• উচ্চ লোড অবস্থার অধীনে স্থিতিশীলতা: দ্বৈত-অক্ষ মডেল লোড-ভারবহন চাপকে ছড়িয়ে দেয় যাতে ধাতব ওয়ার্কপিস এবং মাল্টি-স্টেশন ফিক্সচারের মতো ভারী-লোড করা বস্তুর কঠোর পরিবহণের প্রয়োজনীয়তা পূরণ করে।

4. বর্ধিত বিরোধী-বিক্ষেপ ক্ষমতা
দ্বৈত-অক্ষ গাইড রেল টপোলজি শেষ-এন্ড রোলওভার টর্ক প্রতিরোধ করার ক্ষমতাকে উল্লেখযোগ্যভাবে উন্নত করে, বিশেষত দীর্ঘ-স্ট্রোক অ্যাপ্লিকেশনগুলিতে স্লাইডার উল্টে যাওয়ার ঝুঁকি কাটিয়ে উঠতে এবং বড় আকারের ওয়ার্কপিসগুলির স্থানান্তর ট্র্যাজেক্টোরির যথার্থতা নিশ্চিত করে৷

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:MY3A/3B সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার বেসিক টাইপ: শর্ট টাইপ (কুশন কুশন)/বেসিক টাইপ: স্ট্যান্ডার্ড টাইপ (এয়ার কুশন)
পরবর্তী:MY1M সিরিজ যান্ত্রিকভাবে সংযুক্ত রডলেস সিলিন্ডার স্লাইডিং বিয়ারিং গাইড টাইপ
  • সিলিন্ডার ব্যাস (মিমি) 16 25 40
    ব্যবহৃত তরল বায়ু
    অপারেটিং মোড ডাবল-অভিনয়
    চাপ পরিসীমা 0.1~0.8MPa
    চাপ পরীক্ষার চাপ 1.2 এমপিএ
    পরিবেষ্টিত তাপমাত্রা এবং তরল তাপমাত্রা 5~60℃
    বাফারিং বায়ু cushion, hydraulic cushion
    অয়েলিং করবেন না (তেল দেবেন না)
    স্ট্রোক দৈর্ঘ্য সহনশীলতা 1.80
    স্ট্রোক দৈর্ঘ্য সহনশীলতা M5×0.8 Rc1/8 Rc1/4

  • মডেল A B C G জিবি H L J এলএ এলবি এলডি এল.ই (এলএল) LW M এমএম N  NC NE এনএইচ এনটি এনভি NW এনএক্স P
    MY2H16G 80 6.5 3.3 8.5 17 28 80 M3×0.5 70 50.4 3.4 4 40 83 7 M4×0.7 20 14 27 2 3.5 3.4 48.2 5.8 M5×0.8
    MY2H25G 105 9.5 5.4 10.7 19.5 37 110.8 M5×0.8 100 71.7 5.5 5 49.6 123 9 M5×0.8 25 21.3 35.5 3 5.3 5.5 71.8 8.5 1/8
    MY2H40G 165 14 32.5 15.5 31.5 58 180 M6×1 158 80.3 9 6 75 161 13 M6×1 4032.4 56.5 4 6.5 6.6 82.1 10.5 1/4
    P হল সিলিন্ডার এয়ার সাপ্লাই পোর্ট। ※ MY2H16G-তে P-এর জন্য স্ক্রু প্লাগ হল একটি অভ্যন্তরীণ ষড়ভুজ স্ক্রু প্লাগ৷

    মডেল পিএ পিবি পিসি পিডি পিই পিএফ পিজি পিএইচ পিপি Q QQ QW R আরআর আরডব্লিউ এসএস টিটি U UU ভিভি X XX Y Z
    MY2H16G 40 40 7.2 2.8 3.7 3.5 4 5.1 5.3 152 16.4 40 5 5.3 40 9.7 12.5 4 3 10.5 6 12 5 160
    MY2H25G 60 60 8.2 6.6 2.7 5.5 9 7.5 8 198 20.4 60 5 8.5 50 14 19.3 5 4.4 15.3 7.5 14 5 210
    MY2H40G 100 70 5.5 8.5 5 17 9 9.5 16 312 25.5 57 8 11 53.5 21.5 35.4 6 2 29 9 23 8 330
    P হল সিলিন্ডার এয়ার সাপ্লাই পোর্ট। ※ MY2H16G-তে P-এর জন্য স্ক্রু প্লাগ হল একটি অভ্যন্তরীণ ষড়ভুজ স্ক্রু প্লাগ৷

    সিলিন্ডারের জন্য উপযুক্ত E ই.এ ইসি EY এফ.এ h s T টিটি W হাইড্রোলিক বাফার মডেল
    MY2H16 14.4 7 6 27 12.5 4 40.8 6 5.6(MAX11.2) 16.5 RB0806
    MY2H25 17.5 8.5 9 36 19.3 5 46.7 7 7.1(MAX18.6) 25.8 আরবি1007
    MY2H40 25 13 13 57 17 6 67.3 12 10 (MAX26) 38 আরবি1412

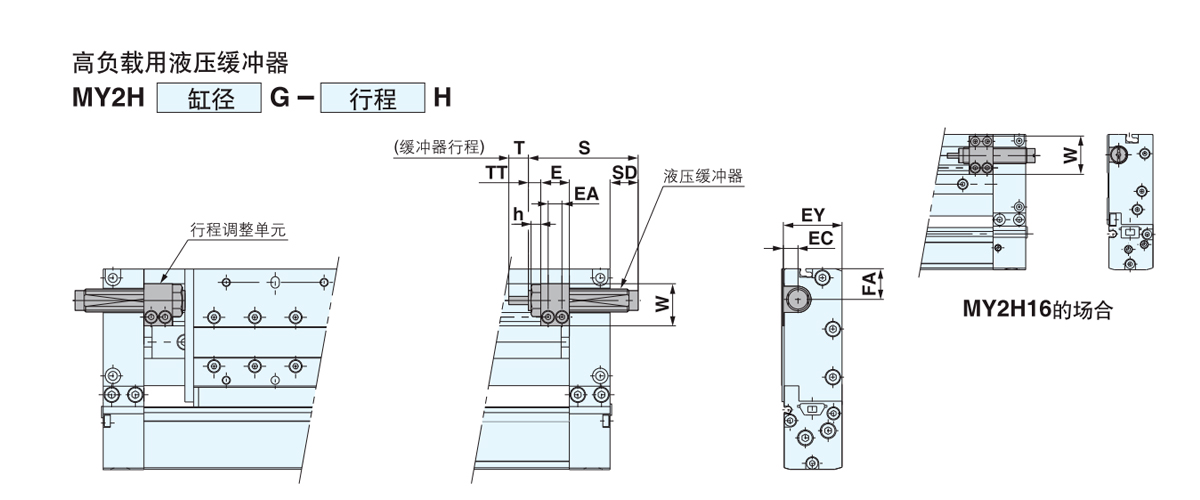

    সিলিন্ডারের জন্য উপযুক্ত E ই.এ ইসি EY এফ.এ h S এসডি T টিটি W হাইড্রোলিক বাফার মডেল
    MY2H16 14.4 7 6 27 12.5 - 46.7 6.7 7 5.6(MAX11.2) 23.5 আরবি1007
    MY2H25 17.5 8.5 9 36 19.3 6 67.3 17.7 12 7.1(MAX18.6) 25.8 আরবি1412
    MY2H40 25 13 13 57 17 6 73.2 - 15 10(MAX26) 38 RB2015

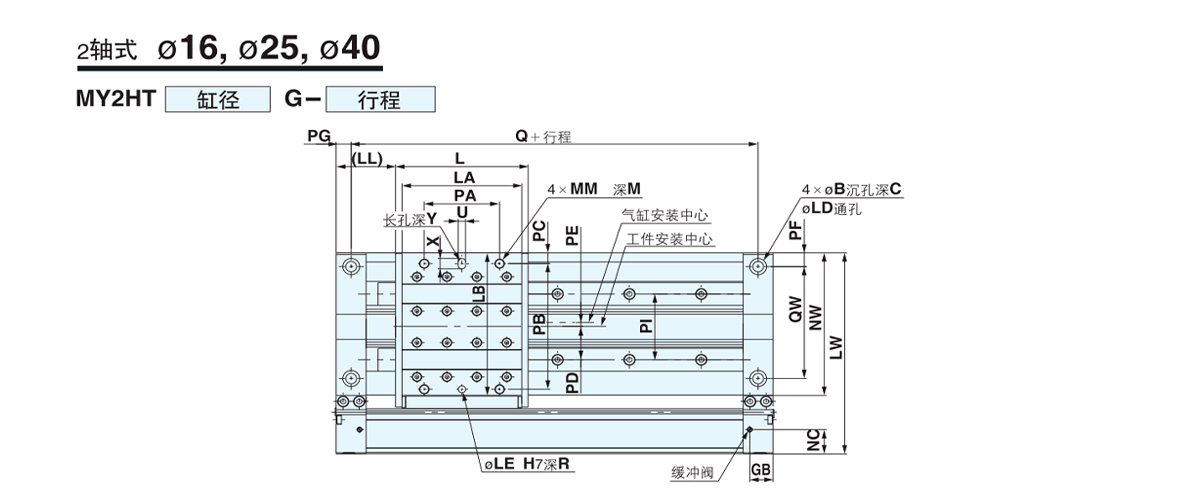

    মডেল A B C G জিবি H L J এলএ এলবি এলডি এল.ই (এলএল) LW M এমএম N NC NE এনএইচ এনটি
    MY2HT16G 80 9.5 5.4 8.5 17 28 80 M4×0.7 70 87.4 5.5 5 40 120 9 M5×0.8 20 14 27 3 4.7
    MY2HT25G 105 14 8.6 10.7 19.5 37 110.8 M6×1 100 124.7 9 6 49.6 176 12 M8×1.25 25 21.3 35.5 4 6.5
    MY2HT40G 165 17.5 10.8 15.5 31.5 58 180 M8×1.25 158 148.3 11 8 75 229 16 M10×1.5 40 32.4 56.5 5 9
    P হল সিলিন্ডার এয়ার সাপ্লাই পোর্ট। ※ MY2HT16G-তে P-এর জন্য স্ক্রু প্লাগ হল একটি অভ্যন্তরীণ হেক্সাগন স্ক্রু প্লাগ৷

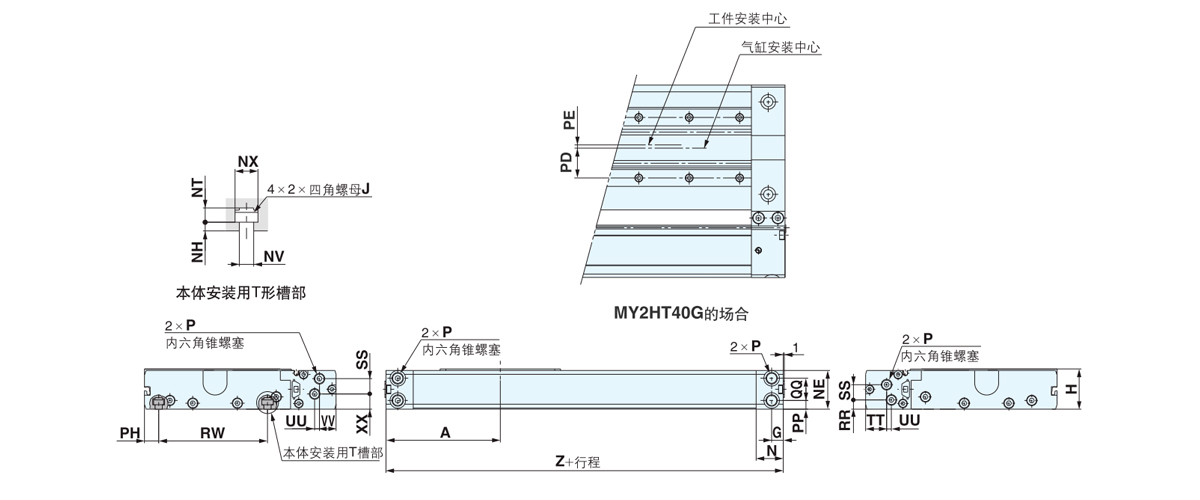

    মডেল এনভি NW এনএক্স P পিএ পিবি পিসি পিডি পিই পিএফ পিজি পিএইচ পি.আই পিপি Q QQ QW R আরআর আরডব্লিউ এসএস টিটি
    MY2HT16G 4.5 85.2 7.3 M5×0.8 44 80 4 23 1 10 10 10.2 41 5.3 140 16.4 66 5 5.3 69 9.7 12.5
    MY2HT25G 6.6 124.8 10.5 1/8 63 110 9.4 29.2 3.4 12 12.5 13 57.6 8 185 20.4 98 8 8.5 100 14 19.3
    MY2HT40G 9 150.1 14 1/4 113 132 8.5 35.5 0.5 20 20 18.5 72 16 290 25.5 110 12 11 116 21.5 35.4
    P হল সিলিন্ডার এয়ার সাপ্লাই পোর্ট। ※ MY2HT16G-তে P-এর জন্য স্ক্রু প্লাগ হল একটি অভ্যন্তরীণ হেক্সাগন স্ক্রু প্লাগ৷

    মডেল U UU ভিভি X XX Y Z
    MY2HT16G 5 3 10.5 7 12 5 160
    MY2HT25G 6 4.4 15.3 9 14 8 210
    MY2HT40G 8 2 29 12 23 12 330
    P হল সিলিন্ডার এয়ার সাপ্লাই পোর্ট। ※ MY2HT16G-তে P-এর জন্য স্ক্রু প্লাগ হল একটি অভ্যন্তরীণ হেক্সাগন স্ক্রু প্লাগ৷

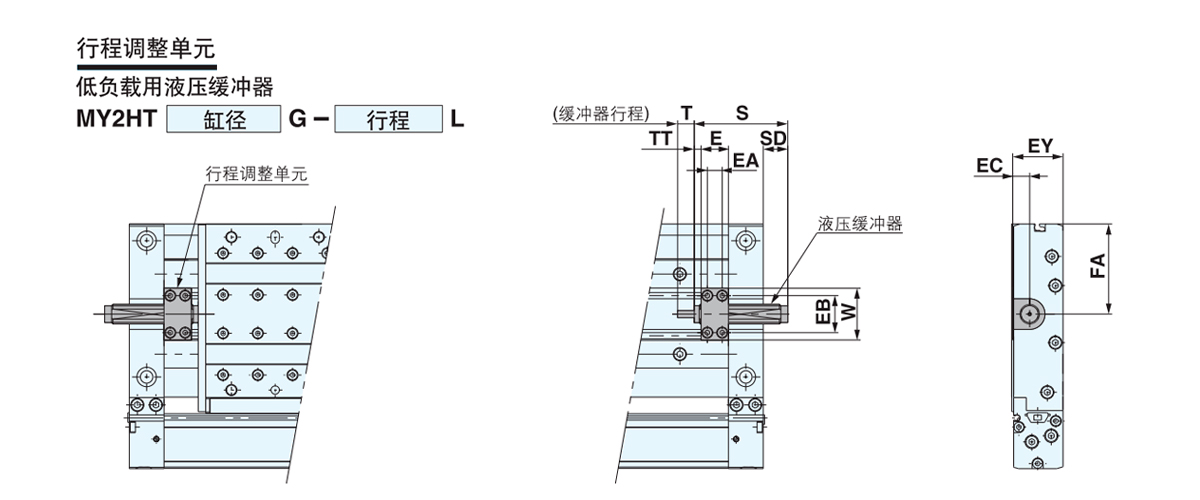

    সিলিন্ডারের জন্য উপযুক্ত E ই.এ ইবি ইসি EY এফ.এ S এসডি T টিটি W হাইড্রোলিক বাফার মডেল
    MY2HT16 14.4 7 21 8 27 46.5 46.7 6.7 7 5.6(MAX11.2) 28.6 আরবি1007
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 67.3 17.7 12 4.9(MAX16.4) 37.2 আরবি1412
    MY2HT40 29.1 15.1 37 17.2 57 74.5 73.2 - 15 5.9(MAX21.9) 51.6 RB2015

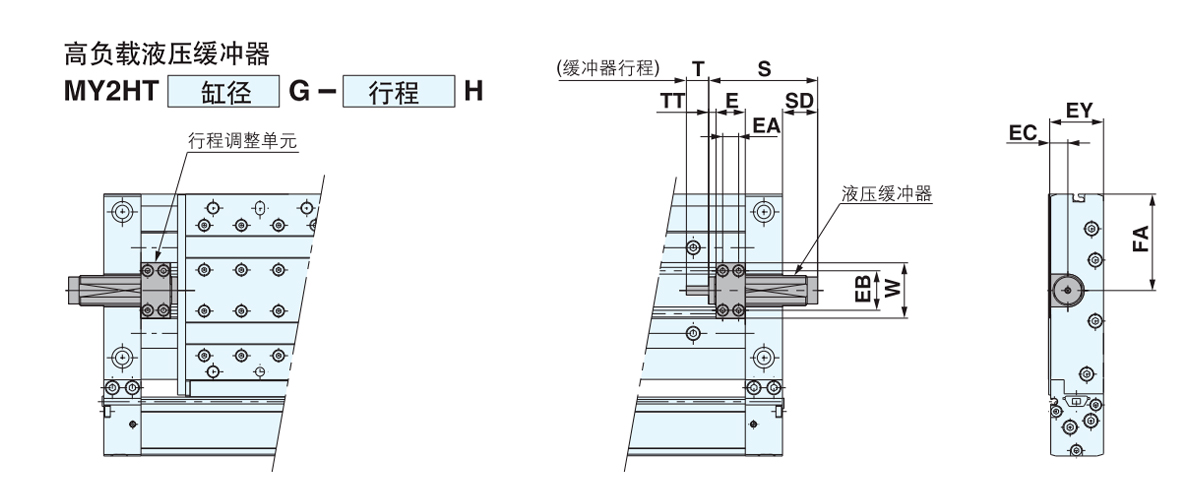

    সিলিন্ডারের জন্য উপযুক্ত E ই.এ ইবি ইসি EY এফ.এ S এসডি T টিটি W হাইড্রোলিক বাফার মডেল
    MY2HT16 14.4 7 21 8 27 46.5 67.3 27.3 12 5.6(MAX11.2) 28.6 আরবি1412
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 73.2 23.6 15 4.9(MAX16.4) 37.2 RB2015
    MY2HT40 29.1 15.1 37 17.2 57 74.5 99 24 25 5.9(MAX21.9) 51.6 RB2725
