MY3A/3B সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার বেসিক টাইপ: শর্ট টাইপ (কুশন কুশন)/বেসিক টাইপ: স্ট্যান্ডার্ড টাইপ (এয়ার কুশন) সরবরাহকারী

বাড়ি / পণ্য / এয়ার সিলিন্ডার / রডলেস সিলিন্ডার / MY3A/3B সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার বেসিক টাইপ: শর্ট টাইপ (কুশন কুশন)/বেসিক টাইপ: স্ট্যান্ডার্ড টাইপ (এয়ার কুশন)

MY3A/3B সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার বেসিক টাইপ: শর্ট টাইপ (কুশন কুশন)/বেসিক টাইপ: স্ট্যান্ডার্ড টাইপ (এয়ার কুশন)
  • MY3A/3B সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার বেসিক টাইপ: শর্ট টাইপ (কুশন কুশন)/বেসিক টাইপ: স্ট্যান্ডার্ড টাইপ (এয়ার কুশন)
রডলেস সিলিন্ডার

MY3A/3B সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার বেসিক টাইপ: শর্ট টাইপ (কুশন কুশন)/বেসিক টাইপ: স্ট্যান্ডার্ড টাইপ (এয়ার কুশন)

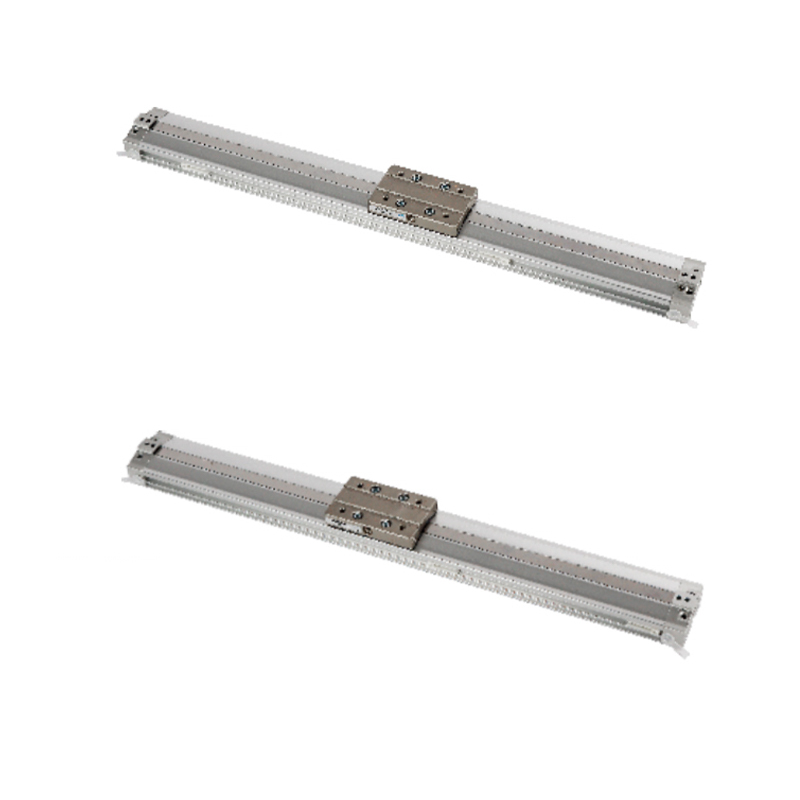

MY3A/3B সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার বেসিক টাইপ একটি কমপ্যাক্ট লিনিয়ার ড্রাইভ উপাদান যা শক্তি প্রেরণ করতে অভ্যন্তরীণ যান্ত্রিক সংযোগ ব্যবহার করে। এর মূল নকশাটি প্রথাগত সিলিন্ডারের বর্ধিত পিস্টন রডকে সরিয়ে দেয় এবং অভ্যন্তরীণ স্লাইডারের মাধ্যমে বাহ্যিক লোড প্ল্যাটফর্মে গতি শক্তি প্রেরণ করে।

▸ ইন্টিগ্রেটেড গাইড রেল - বাহ্যিক লোড প্ল্যাটফর্মের জন্য সুনির্দিষ্ট নির্দেশিকা এবং সমর্থন প্রদান করতে সিলিন্ডার বডি সরাসরি একটি উচ্চ-অনমনীয়তা রৈখিক গাইড কাঠামোকে সংহত করে।

▸ ঘনীভূত লোড ভারবহন - ইন্টিগ্রেটেড গাইড রেল ডিজাইনের জন্য ধন্যবাদ, এক্সটার্নাল লোড প্ল্যাটফর্মে অতিরিক্ত গাইড মেকানিজমের প্রয়োজন ছাড়াই সরাসরি ঘনীভূত লোড বহন করার ক্ষমতা রয়েছে।

▸যান্ত্রিক কাপলিং ট্রান্সমিশন - অভ্যন্তরীণ পিস্টন এবং বাহ্যিক লোড প্ল্যাটফর্ম একটি যান্ত্রিক মেশিং কাঠামোর মাধ্যমে যোগাযোগহীন পাওয়ার ট্রান্সমিশন অর্জন করে, প্রথাগত চৌম্বকীয় কাপলিং সিলিন্ডারের চৌম্বকীয় শক্তির সীমাবদ্ধতা এড়িয়ে যায়।

▸ স্ট্রোক এবং সুরক্ষা - বিভিন্ন ধরণের স্ট্রোক স্পেসিফিকেশন উপলব্ধ, এবং অন্তর্নির্মিত স্ক্র্যাপার সিলগুলি সাধারণ শিল্প পরিবেশের নির্ভরযোগ্যতার প্রয়োজনীয়তাগুলি পূরণ করার জন্য আদর্শভাবে কনফিগার করা হয়েছে৷

ই-মেইল: manager@cktworld.com
ডাউনলোড
পূর্ববর্তী:কোনো পূর্ববর্তী নিবন্ধ নেই
পরবর্তী:MY2H/HT সিরিজ মেকানিক্যাল জয়েন্ট রডলেস সিলিন্ডার লিনিয়ার গাইড টাইপ (1 অক্ষ)/লিনিয়ার গাইড টাইপ (2 অক্ষ)
  • সিলিন্ডার ব্যাস (মিমি) 1,620 2,532 40 ৫,০৬৩
    ব্যবহৃত তরল বায়ু
    অপারেটিং মোড ডাবল-অভিনয়
    অপারেটিং চাপ পরিসীমা 0.15~0.8MPa
    চাপ পরীক্ষার চাপ 1.2 এমপিএ
    পরিবেষ্টিত তাপমাত্রা এবং তরল তাপমাত্রা 5~60℃
    বাফারিং প্যাড কুশনিং (MY3A)/এয়ার কুশনিং (MY3B)
    তৈলাক্তকরণ করবেন না (তেল দেবেন না)
    স্ট্রোক দৈর্ঘ্য সহনশীলতা 1000 মিমি 1.8 এর নিচে, 1001 মিমি থেকে 2.8
    পাইপিং সংযোগ ব্যাস (Rc, NPT, G) M5×0.8 1/8 1/4 3/8

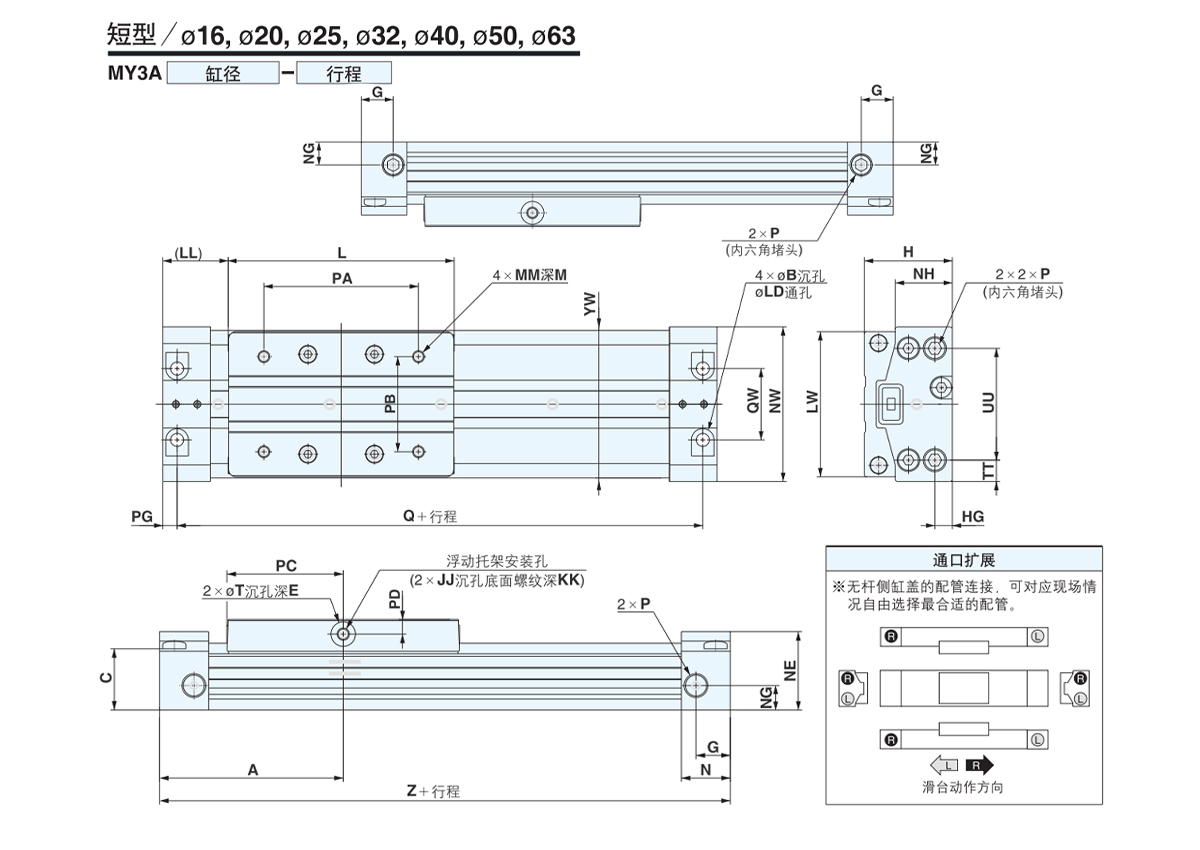

  • মডেল A B C E G H HG জেজে কে.কে L এলডি এলএল LW M এমএম N
    MY3A16 55 6 18 2 9.5 27 5 M4×0.7 5 65 3.5 22.5 41 6 M4×0.7 13.5
    MY3A20 64 7.5 22 2 9.5 32 6.5 M4×0.7 8.5 80 4.5 24 51 6 M4×0.7 15.5
    MY3A25 75 9.5 25 2 14 37 7.4 M5×0.8 7.5 95 5.5 27.5 61 8 M5×0.8 20
    MY3A32 96.5 11 32.5 2 14 45 9 M5×0.8 7.5 128 6.6 32.5 76 8 M5×0.8 22.5
    MY3A40 120 14 38 2 18 54 12 M6×1 12 160 8.6 40 90 12 M6×1 27
    MY3A50 137 14 49 3 16 67 14 M6×1 15.5 190 9 42 112 12 M6×1 27
    MY3A63 160 17 60 3 20.5 84 16.5 M8×1.25 22 220 11 50 134 16 M8×1.25 31
    মডেল NE এনজি এনএইচ NW P পিএ পিবি পিসি পিডি পিজি Q QW T টিটি UU ওয়াইডব্লিউ Z
    MY3A16 22.5 8 17.2 43 M5×0.8 44 26 32.5 4 4 102 19 7 6.5 30 42 110
    MY3A20 27.5 10 20.8 53 M5×0.8 54 30 40 5 4.5 119 23 8 9 35 52 128
    MY3A25 32 10 24 65 Rc, NPT, G1/8 64 40 47.5 6 6 138 30 10 9 47 62 150
    MY3A32 39 14 31 79 Rc, NPT, G1/8 92 44 64 6 7 179 33 10 13.5 52 77 193
    MY3A40 46 15 37 94 Rc, NPT, G1/4 112 60 80 7.5 8.5 223 40 14 14 66 92 240
    MY3A50 58 25 47.5 116 Rc, NPT, G3/8 142 66 95 8.5 8.5 257 44 15 21 74 114 274
    MY3A63 70 29 58 139 Rc, NPT, G3/8 162 84 110 10 10 300 64 16 20 99 136 320

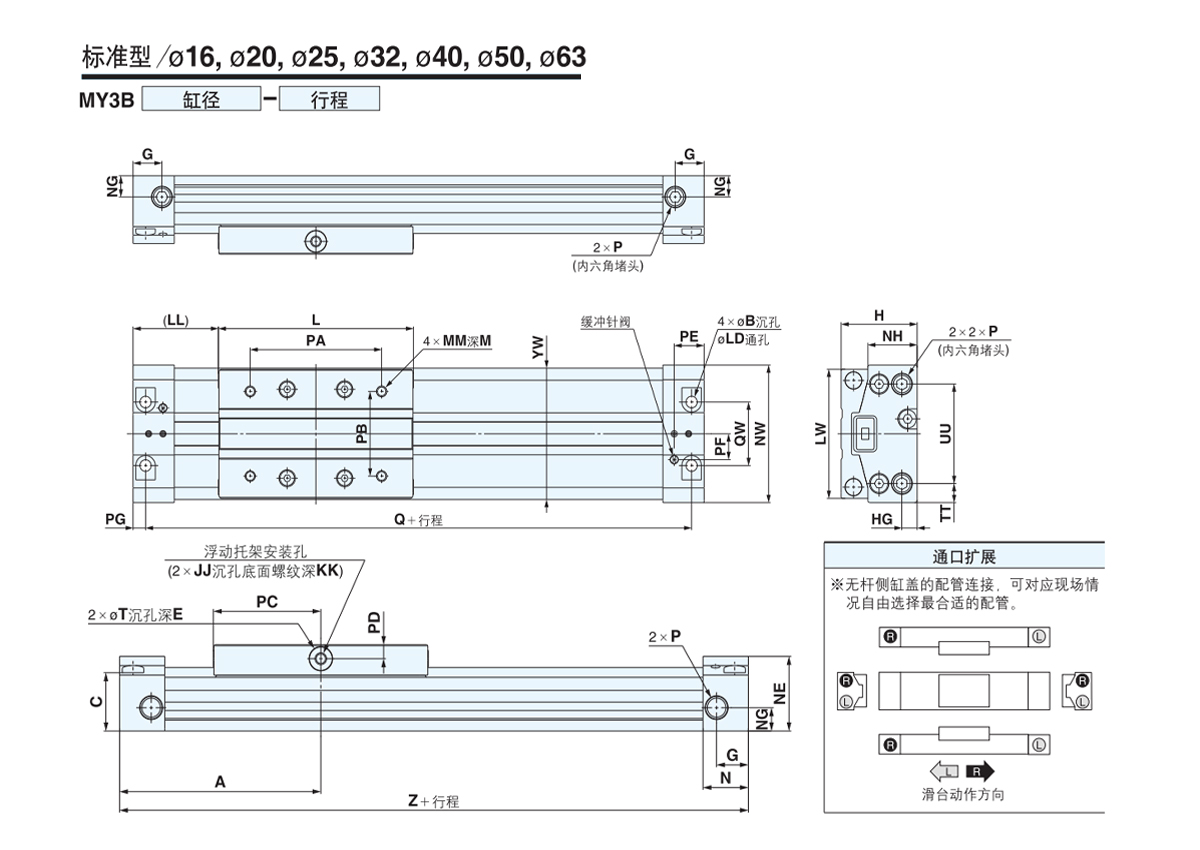

    মডেল A B C E G H HG জেজে কে.কে L এলডি এলএল LW M এমএম 1
    N
    MY3B16 61 6 18 2 9.5 27 5 M4×0.7 5 65 3.5 28.5 41 6 M4×0.7 13.5
    MY3B20 74 7.5 22 2 9.5 32 6.5 M4×0.7 8.5 80 4.5 34 51 6 M4×0.7 15.5
    MY3B25 89 9.5 25 2 14 37 7.4 M5×0.8 7.5 95 5.5 41.5 61 8 M5×0.8 20
    MY3B32 112.5 11 32.5 2 14 45 9 M5×0.8 7.5 128 6.6 48.5 76 8 M5×0.8 22.5
    MY3B40 138 14 38 2 18 54 12 M6×1 12 160 8.6 58 90 12 M6×1 27
    MY3B50 155 14 49 3 16 67 14 M6×1 15.5 190 9 60 112 12 M6×1 27
    MY3B63 178 17 60 3 20.5 84 16.5 M8×1.25 22 220 11 68 134 16 M8×1.25 31
    মডেল NE এনজি এনএইচ NW P পিএ পিবি পিসি পিডি পিই পিএফ পিজি Q QW T টিটি UU ওয়াইডব্লিউ Z
    MY3B16 22.5 8 17.2 43 M5×0.8 44 26 32.5 4 9.7 8.5 4 114 19 7 6.5 30 42 122
    MY3B20 27.5 10 20.8 53 M5×0.8 54 30 40 5 11.2 10 4.5 139 23 8 9 35 52 148
    MY3B25 32 10 24 65 Rc, NPT, G1/8 64 40 47.5 6 14.5 12.2 6 166 30 10 9 47 62 178
    MY3B32 39 14 31 79 Rc, NPT, G1/8 92 44 64 6 16 15 7 211 33 10 13.5 52 77 225
    MY3B40 46 15 37 94 Rc, NPT, G1/4 112 60 80 7.5 19.5 16.5 8.5 259 40 14 14 66 92 276
    MY3B50 58 25 47.5 116 Rc, NPT, G3/8 142 66 95 8.5 20.5 20 8.5 293 44 15 21 74 114 310
    MY3B63 70 29 58 139 Rc, NPT, G3/8 162 84 110 10 23.5 27.5 10 336 64 16 20 99 136 356

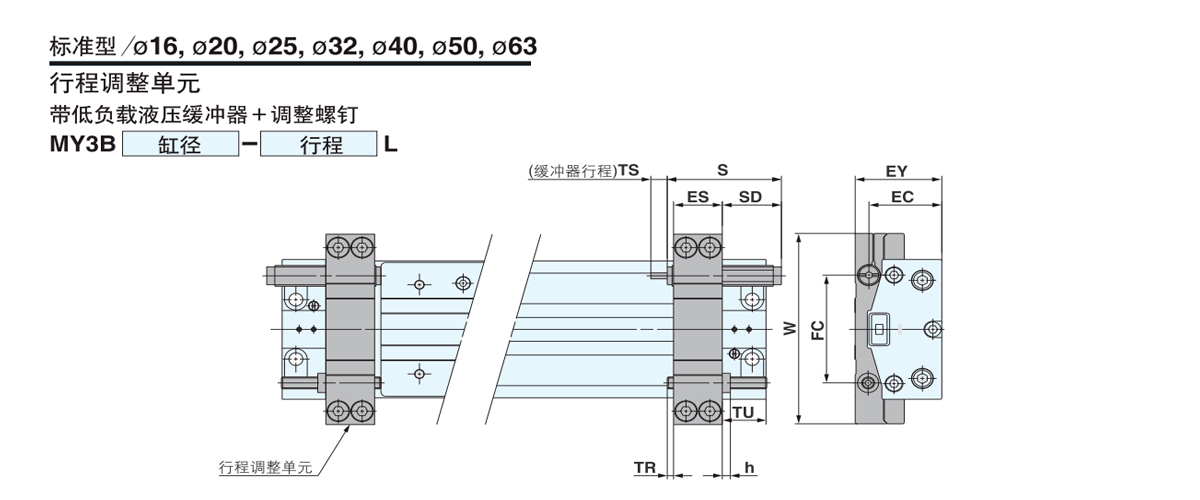

    সিলিন্ডারের জন্য উপযুক্ত ES ইসি EY এফসি h S এসডি টিএস টিআর টিইউ W হাইড্রোলিক বাফার মডেল
    MY3B16 14.1 21.5 26.5 34.5 2.4 40.8 25.8 6 0.9 25 62 RB0806
    MY3B20 14.1 26.5 31.5 41 2.4 40.8 22.3 6 4.4 21.5 72 RB0806
    MY3B25 20.1 29.8 36.5 51.5 3.6 46.7 25.2 7 1.4 28.5 90 আরবি1007
    MY3B32 20.1 37.5 44.5 60 3.6 46.7 20.7 7 5.9 24 105 আরবি1007
    MY3B40 30.1 45 53.5 72.5 5 67.3 36.3 12 0.9 39 128 আরবি1412
    MY3B50 30.1 56.5 66.5 88 5 67.3 34.3 12 2.9 37 150 আরবি1412
    MY3B63 36.1 70.5 83.5 108 6 73.2 36.2 15 0.9 43 178 RB2015

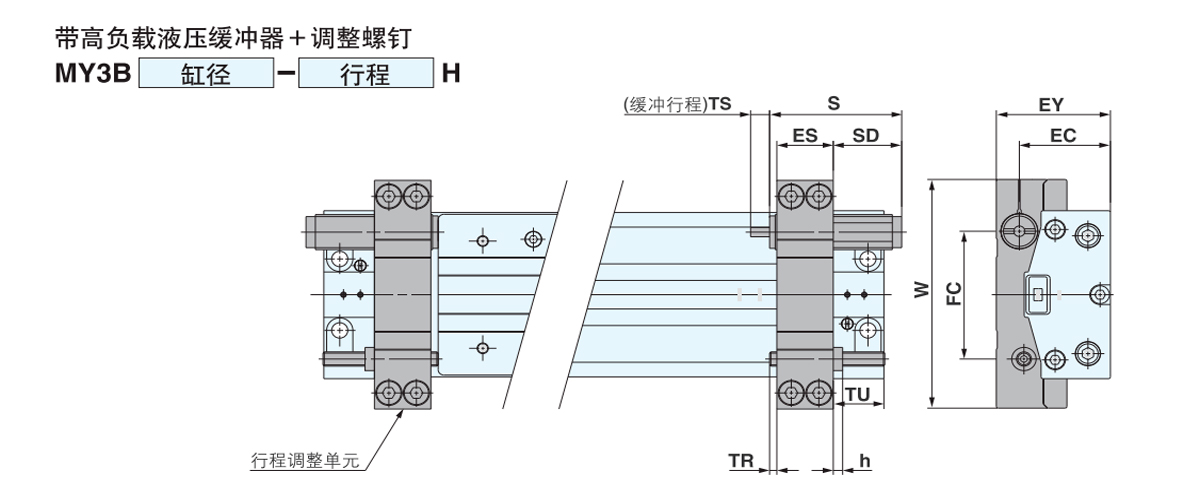

    সিলিন্ডারের জন্য উপযুক্ত ES ইসি EY এফসি h S এসডি টিএস টিআর টিইউ W হাইড্রোলিক বাফার মডেল
    MY3B16 14.1 23 29.5 34.5 2.4 46.7 31.7 7 0.9 25 62 আরবি1007
    MY3B20 14.1 27.5 34 41 2.4 46.7 28.2 7 4.4 21.5 72 আরবি1007
    MY3B25 20.1 31.8 41 52.2 3.6 67.3 45.8 12 1.4 28.5 90 আরবি1412
    MY3B32 20.1 39.5 49 60.5 3.6 67.3 41.3 12 5.9 24 105 আরবি1412
    MY3B40 30.1 48 60.5 73.5 5 73.2 42.2 15 0.9 39 128 RB2015
    MY3B50 30.1 58.5 71 88.5 5 73.2 40.2 15 2.9 37 150 RB2015
    MY3B63 36.1 74.5 91 108 6 99 62 25 0.9 43 178 RB2725

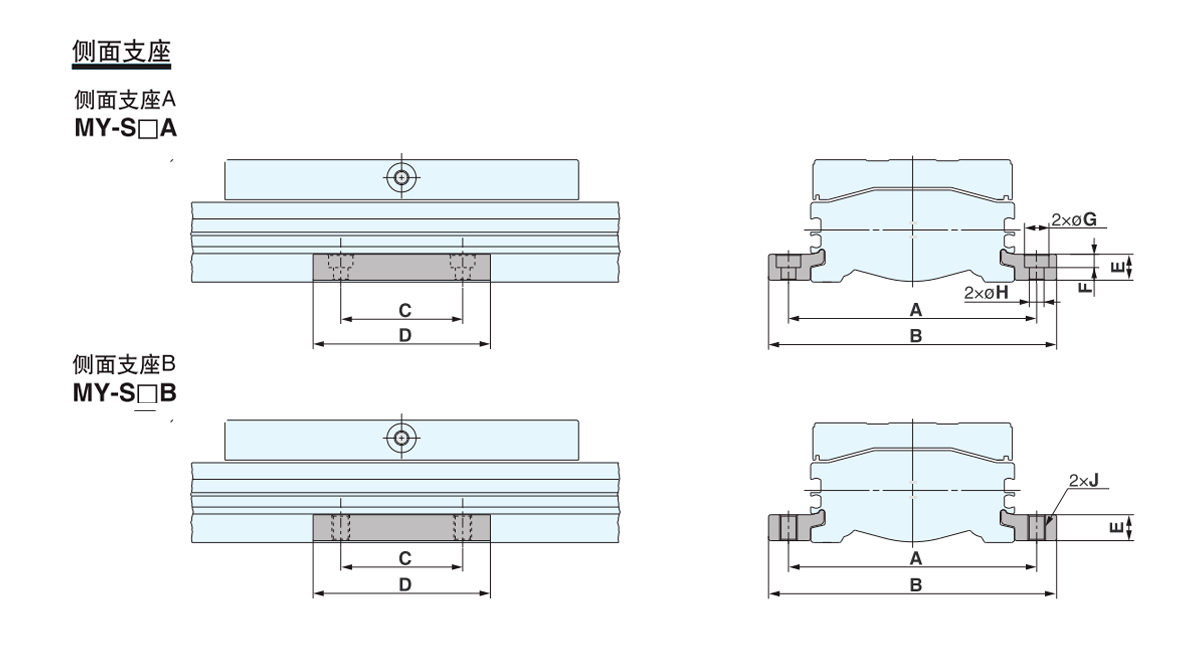

    মডেল সিলিন্ডারের জন্য উপযুক্ত A B C D E F G H J
    MY-S16 MY3A16 ·MY3B16 53 63.6 15 26 4.9 3 6.5 3.4 M4×0.7
    MY-S20 MY3A20 ·MY3B20 65 77.6 25 38 6.4 4 8 4.5 M5×0.8
    MY-S25B MY3A25 ·MY3B25 77 91 35 50 8 5 9.5 5.5 M6×1
    MY-S32B MY3A32 ·MY3B32 97 115 45 64 11.7 6 11 6.6 M8×1.25
    MY3A40 ·MY3B40 112 130
    MY-S50B MY3A50 ·MY3B50 138 160 55 80 14.8 8.5 14 9 M10×1.5
    MY3A63 ·MY3B63 160 182
    দ্রষ্টব্য: পার্শ্ব সমর্থন জোড়ায় পাঠানো হয় (বাম এবং ডান)।
