অ্যাকচুয়েটর সিলিন্ডার ব্যাখ্যা করা হয়েছে: বল, আকার এবং রক্ষণাবেক্ষণ গাইড

সিলিন্ডারের বডি শৈলী এবং যখন প্রতিটি ফিট করে

এয়ার সিলিন্ডারগুলি বিভিন্ন বডি কনফিগারেশনে তৈরি করা হয় এবং ভুল স্টাইল বাছাই করা স্বয়ংক্রিয় সরঞ্জামগুলিতে অকাল পরিধানের অন্যতম সাধারণ উত্স।

রাউন্ড বডি (ISO 6432) সিলিন্ডার

এগুলি প্রদত্ত বোরের আকারের জন্য সবচেয়ে কমপ্যাক্ট বিকল্প এবং ক্লিভিস বা ফ্ল্যাঞ্জ বন্ধনী ব্যবহার করে টাইট মেশিন ফ্রেমে সহজেই মাউন্ট করা হয়। এগুলি সাধারণত 8 মিমি থেকে 25 মিমি পর্যন্ত বোর আকারে পাওয়া যায় এবং পিক-এন্ড-প্লেস আর্মস, ছোট ইজেক্টর মেকানিজম এবং গেটিং অ্যাপ্লিকেশনের জন্য পছন্দ করা হয় যেখানে অ্যাকচুয়েশন অক্ষ বরাবর স্থান সীমিত।

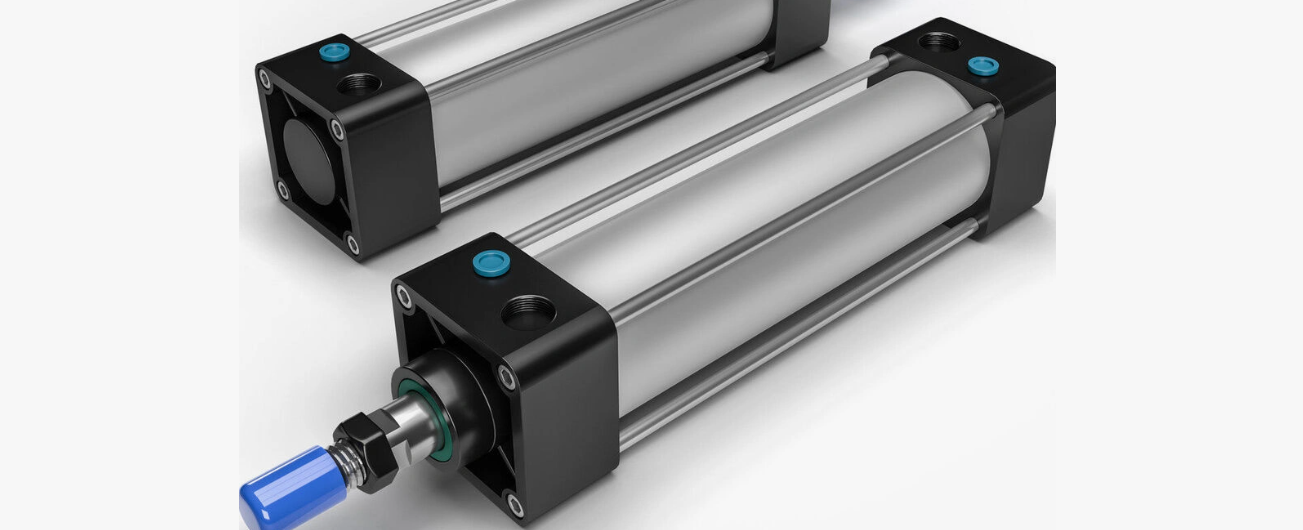

প্রোফাইল বডি (ISO 15552) সিলিন্ডার

বর্গাকার বা আয়তক্ষেত্রাকার ক্রস-সেকশন বডিগুলি চারটি পাশে সমন্বিত মাউন্টিং স্লট সহ। সমতল পৃষ্ঠ এবং টি-স্লট খাঁজগুলি ডিজাইনারদের বোল্ট সেন্সর, বন্ধনী এবং গাইড রেলগুলিকে অতিরিক্ত ফিক্সচার ছাড়াই সরাসরি সিলিন্ডারের শরীরে যেতে দেয়। এই শৈলীটি 32 মিমি থেকে 125 মিমি বোর পরিসরে প্রাধান্য পায় এবং সাধারণ শিল্প অটোমেশনের জন্য এটি ডিফল্ট পছন্দ।

নির্দেশিত (স্লাইড) সিলিন্ডার

এগুলি অন্তর্নির্মিত রৈখিক গাইড রডগুলির সাথে একটি আদর্শ সিলিন্ডারকে একত্রিত করে, সাধারণত দুটি শক্ত ইস্পাত শ্যাফ্ট প্রধান রডের সমান্তরালে চলে। গাইড রডগুলি সাইড লোড এবং টর্ক শোষণ করে যা অন্যথায় একটি স্ট্যান্ডার্ড সিলিন্ডার রড এবং সীল বাঁক বা পরিধান করে। যে কোনো অ্যাপ্লিকেশন যেখানে রডের কেন্দ্ররেখা থেকে অফ-সেন্টারে লোড প্রয়োগ করা হয়, যেমন একটি পুশার আর্ম বা একটি ঘূর্ণায়মান গ্রিপার, একটি আদর্শ রড সিলিন্ডারের পরিবর্তে একটি নির্দেশিত সিলিন্ডার ব্যবহার করা উচিত , কারণ সাইড লোডিং অকাল রড সীল ব্যর্থতার একক সবচেয়ে বড় কারণ।

কমপ্যাক্ট সিলিন্ডার

শর্ট স্ট্রোক, ফ্ল্যাট প্রোফাইল ইউনিটগুলি ক্ল্যাম্পিং অপারেশনের জন্য ডিজাইন করা হয়েছে যেখানে অক্ষীয় স্থান একটি প্রিমিয়ামে থাকে, যেমন মাল্টি-স্টেশন রোটারি টেবিলে। স্ট্রোকের দৈর্ঘ্য খুব কমই 50 মিমি অতিক্রম করে, তবে ফ্ল্যাট মাউন্টিং ফেস এবং কম হওয়া সামগ্রিক দৈর্ঘ্য তাদের ইনস্টলেশনের জন্য আদর্শ করে তোলে যেখানে একটি স্ট্যান্ডার্ড সিলিন্ডার কেবল ফিট হবে না।
